在上一期文章：【Origin神技能】XRD多曲線3D層疊圖如何做？中提到，可以利用Waterfall繪制斜方層疊圖，前文說可以關閉Grid和Y軸Z軸的顯示，但沒有實際操作。

?

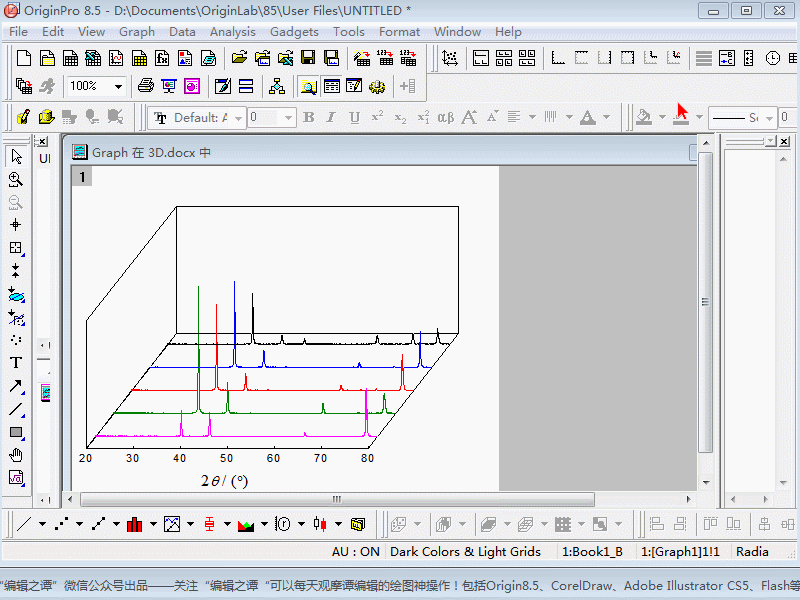

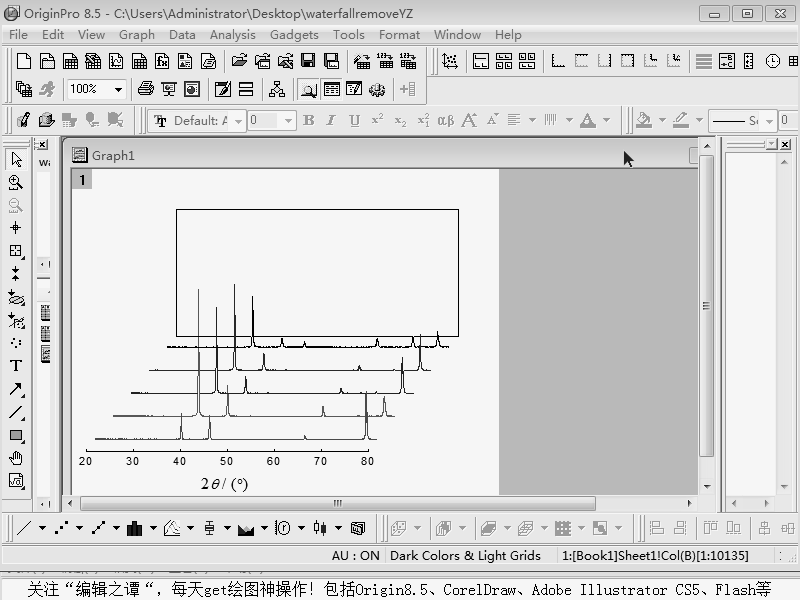

感謝同行好友《電鍍與涂飾》的周編輯提出問題，她利用Waterfall繪制了XRD立體圖，想去除立坐標系的邊框線。經過嘗試，譚編輯也沒能完美去除，只關閉了部分框線的顯示。演示如下：

?

?

怎么解決呢？一般可以借助CorelDraw或Adobe Illustrater刪除多余框線的方法來解決這個問題。

?

譚編輯嘗試一下累加法思路，具體步驟如下：

?

第一步：處理X數據

?

由于Waterfall繪圖方式是關聯同一個X軸，即只有一列X數據，多條曲線的Y列數據共用X數據。因此，需要分別給每條曲線添加獨立的X數據。

?

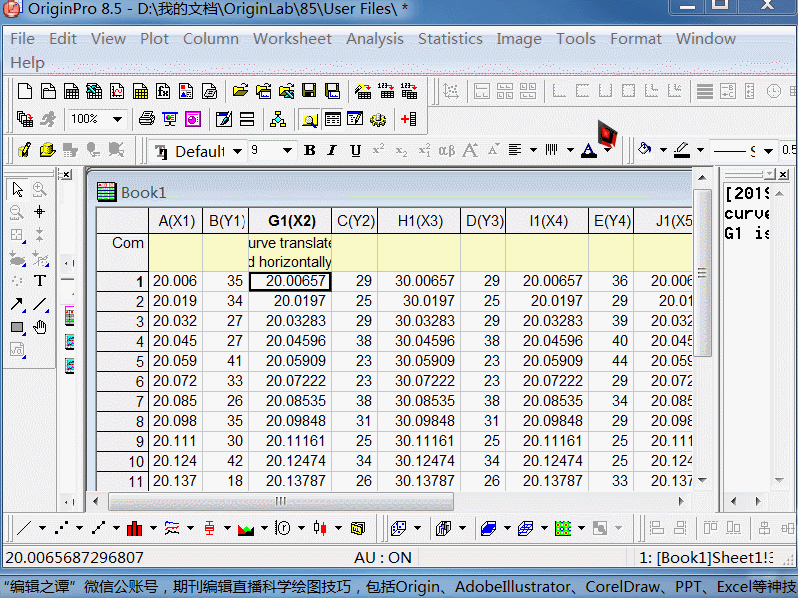

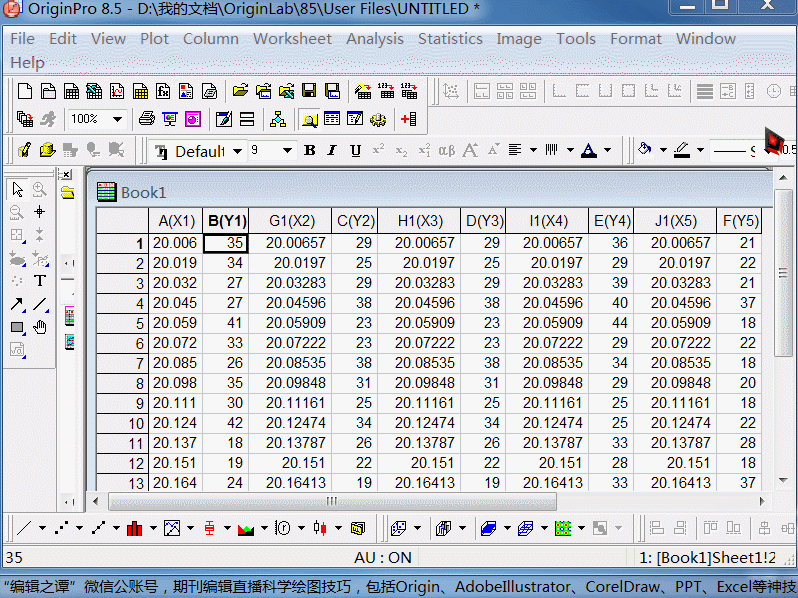

具體地，點擊曲線并右鍵選擇“Go to Book1”，分別在C(Y)、D(Y)、E(Y)等各Y列之間Insert插入空的表列。選擇第一列（X數據）Ctrl+c復制，然后分別在新建的這些空表列中Ctrl+v粘貼，并右鍵“Set as X”將其設置為X數據。演示如下：

?

?

第二步：利用Stack自動繪制層疊圖

?

上一期文章為了使每條曲線間距相等，通過對Y數據進行累加可繪制出等間距的層疊圖。

?

下面介紹利用Stack自動繪制Y層疊圖的方法：

?

全選數據，點擊下方工具欄的第5個按鈕，選擇“Stack Lines by Y Offsets”即可自動繪制Y層疊曲線。演示如下：

?

?

利用Stack Lines by Y Offsets自動繪制Y層疊圖，其實是不需要設置單獨X數據的，也就是說，多條曲線可以共用同一列X數據，也可以利用Stack Lines by Y Offsets自動繪制層疊圖。

?

這種自動繪制的Y層疊圖中每條曲線的間距隨各曲線最強峰高的不同而不一致，不過這樣也好，能對比峰高強弱。這種自動Y偏移堆疊的Stack方法，不僅繪圖速度快，而且無需累加修改Y數據，保證了數據的真實性。

?

譚編輯推薦大家使用自動的Stack方法，除非強迫癥患者非要追求曲線間距一致！

?

第三步：偏移X數據

?

對X數據進行水平偏移。這里共5條曲線，從第二條曲線開始，每條曲線向右移動5°，即X累加值分別為：0、5、10、15、20。演示如下：

?

?

還是不夠理想，橫軸右邊多出來一段，一般可以借助CorelDraw或Adobe Illustrater刪除多余線段的方法來解決。

?

盡管這種方法可以剪切刪除多余的X軸刻度，在PDF或印刷期刊上，表面上看不出來，但其本質是錯誤的。

?

因?yàn)?，偏移X數據的做法，已經嚴重破壞了原始數據。對于數據圖而言，一般X軸數據是非常重要的，因此偏移X數據的做法是不提倡的。

?

不過還有一種思路，只是下面這種方法有些牽強。

?

第一步：設置5層圖

?

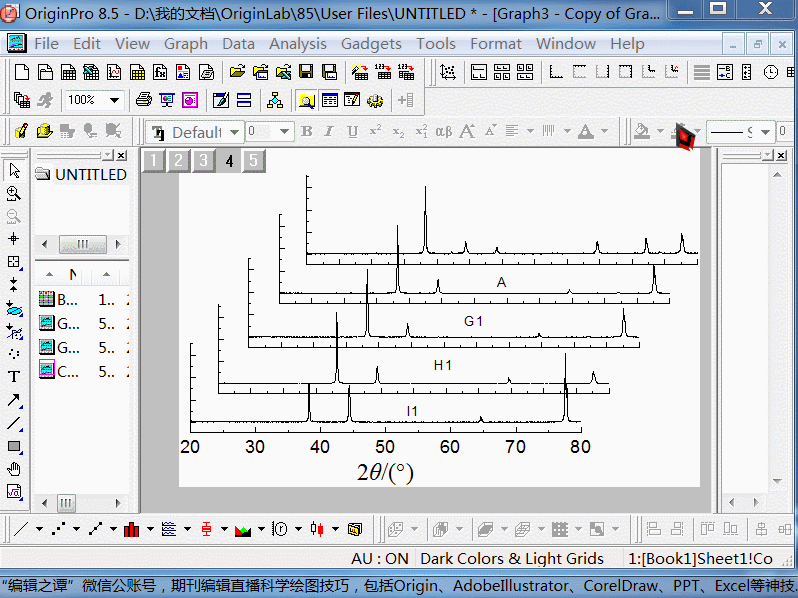

利用層管理Layer Management設置5行1列，每個層里繪制一條曲線，然后設置相同的橫軸刻度范圍、圖片高度。然后移動每個圖在垂直方向上重疊，在水平方向上分別向右移動（點擊鍵盤方向鍵，敲擊等差的次數，確保水平偏移量等差分布），錯落有致，如下圖：

?

第二步：關閉坐標軸及標題

?

保留第一個圖（最下面的圖）的X軸及標題，關閉其縱軸及標題的顯示，再分別關閉其他曲線的所有坐標軸及標題。演示如下：

?

?

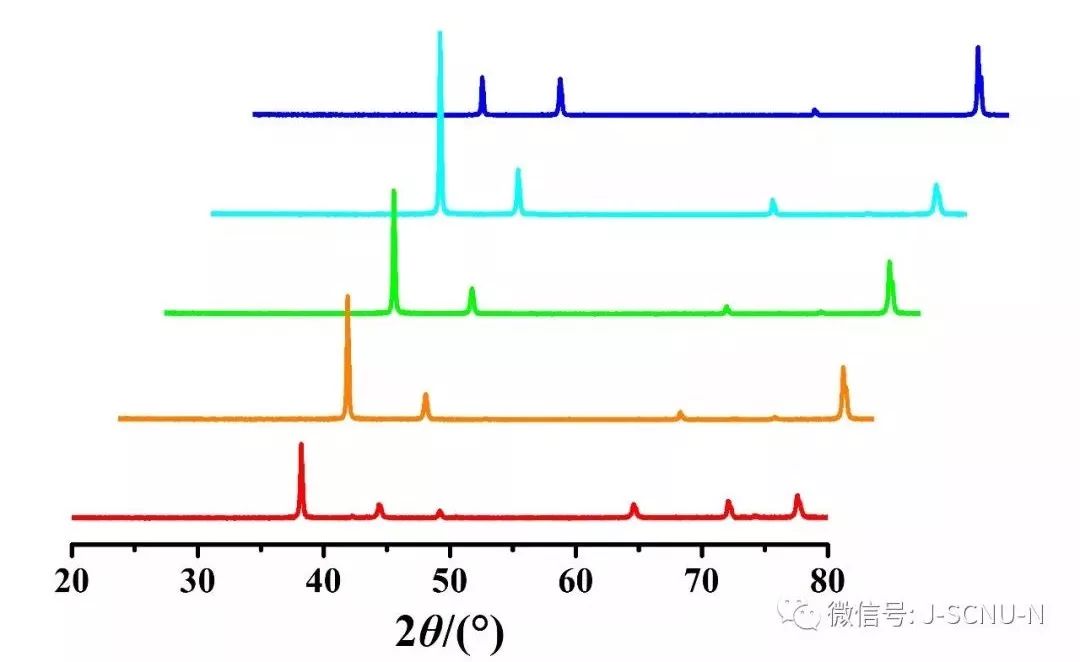

仔細審查繪制的結果圖發現，每條曲線的最強峰的峰高都一致，這是因?yàn)闆]有修改每層圖的Y軸范圍，如果將每層圖的Y范圍修改為同一個范圍，那么每條曲線峰的相對強弱就體現出來了。如下圖：

?

?

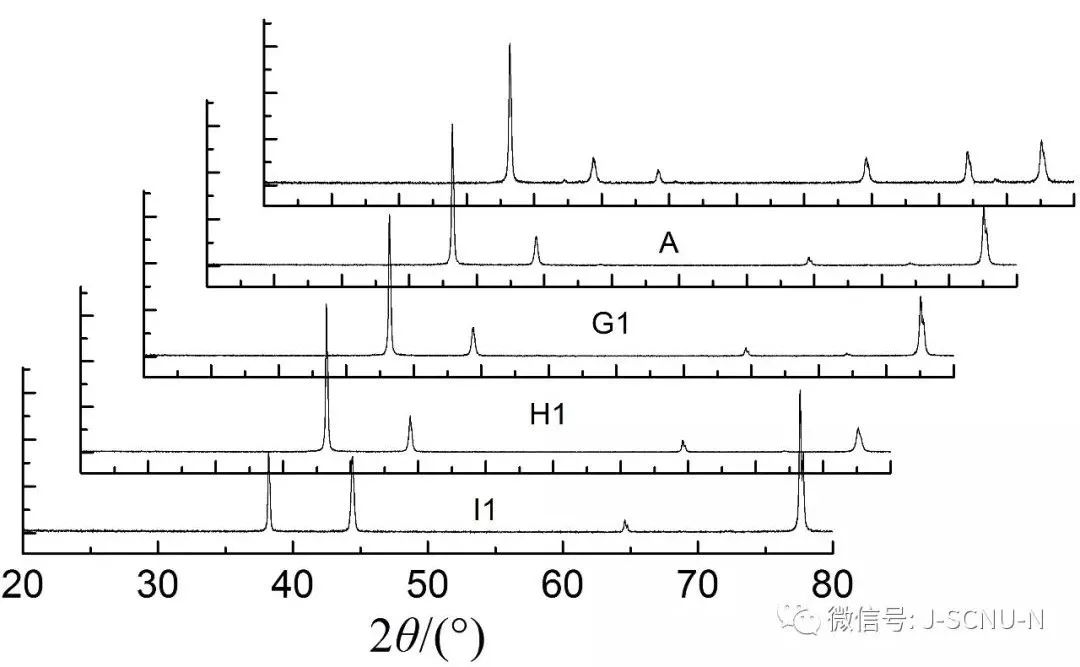

后續還需要加入圖例，系統自動圖例是帶一個方框的圖例，對于XRD曲線圖來說，沒有足夠的空間放置圖例，建議不采用系統圖例，只需要在每條曲線上方（這里可以放在每條曲線的起始位置上方）添加圖注文本，即點擊右鍵“Add Text”添加圖注即可。

后記：一般繪制2D層疊圖比較常用，也比較準確。當然繪制成Waterfall瀑布圖時，建議不用刪除立體框線，保留立體框線的效果是不錯的。
