近期，武漢大學化學與分子科學學院的曹余良教授聯合澳大利亞臥龍崗大學的侴術雷教授為共同通訊在Angewandte Chemie International Edition上發表了一篇題為“Sulfur-based electrodes via multi-electron reactions for room-temperature sodium-ion storage”的綜述。

?

主要內容包括：

?

深入探討了硫基電極材料的儲鈉機理，在鈉離子電池中提高M(jìn)S_x材料導電性和改善其體積變化的最新進展和策略；

介紹了室溫鈉硫電池中硫正極的最新進展，并提出了新的概念，即把MS_x電催化劑整合到常規碳質基質中，作為室溫鈉硫電池中有效的極化硫載體；

討論了硫基鈉離子電池和室溫鈉硫電池中硫基電極的關鍵問題、當前挑戰和未來前景。

圖文導讀

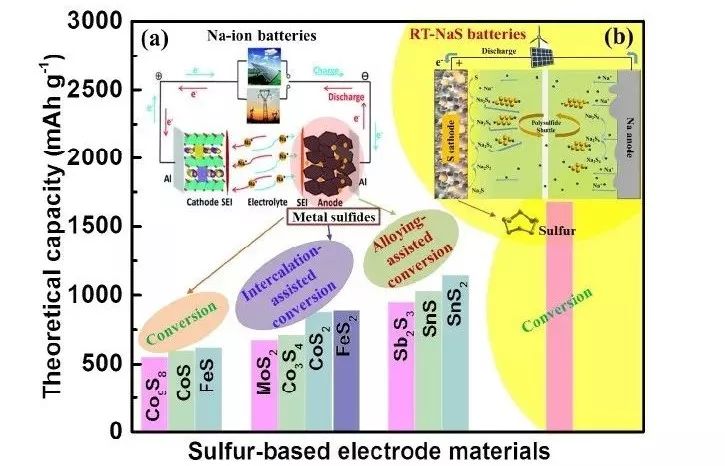

圖1高容量硫基材料作為儲鈉技術電極的概述。（a）鈉離子電池用金屬硫化物的工作原理和理論性能，基于不同轉化反應的金屬硫化物 (Co₉S₈, CoS, FeS)，嵌入輔助轉化反應(MoS₂, Co₃S₄, CoS₂, FeS₂)，以及合金輔助轉化反應(Sn₂S₃, SnS, SbS₂)的鈉離子電池；（b）RT-NaS電池中硫基正極(黃色區域)的工作原理和理論容量。

?

與相應的金屬氧化物相比，MS_X材料具有相對較高的導電性、良好的機械和熱穩定性。代表性的硫基電極，包括MS_X和S，文章分別在傳統的Na⁺和RT-NaS電池系統中討論其發展現狀，如圖1所示。

?

由于MS_X和S都是多電子轉換反應，硫基電極使得兩個電池系統都具有高能量密度和優異的循環穩定性，實現了可持續的穩定的能量儲存。

?

MS_X的三組反應機理可以被分為轉化、插層輔助轉化和合金輔助轉化反應(圖1a)，這些反應都表現出增加的理論容量，但隨后體積膨脹加劇。

?

不幸的是，所有MS_X都具有低電子/離子擴散性質，從而導致電極材料反應動力學緩慢和倍率性能變差。在嵌鈉/脫鈉過程中嚴重的體積膨脹是容量迅速衰減和循環壽命短的原因。為了解決這些問題，最常用的策略是構建各種納米復合材料，將MS_X與高導電性碳質框架結合在一起如圖1b所示。

?

理論上，不溶的低導電Na₂S可以在放電過程結束時形成，預計在第一次循環后可逆地還原為硫，達到1675 mAh·g^-1的超高理論容量。

?

然而，RT-NaS電池面臨著許多挑戰，主要包括可逆容量低和循環過程中容量衰減迅速。

?

可逆容量低歸因于鈉和硫之間的緩慢動力學，這是解決鈉硫電池的首要任務。另一方面，容量衰減快速主要源于可溶性多硫化物中間體的加速遷移，與電解質或負極反應(穿梭現象)，導致活性物質損失和容量衰減。

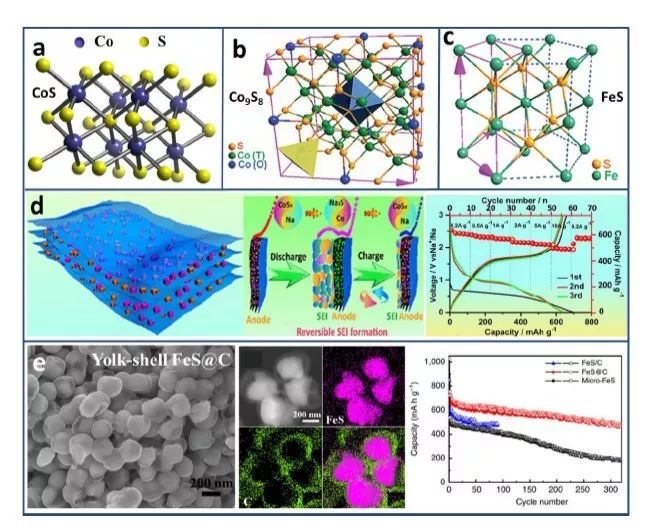

圖2基于轉換反應的納米結構MSx材料。（a、b、c）CoS、Co₉S₈、FeS的晶體結構；（d）可逆SEI膜形式示意圖和CoS_x@NSC電極的電化學性能曲線；(e)核殼結構的FeS@C納米球的掃描電鏡(SEM)圖譜、相映射和電化學性能曲線。

?

Yu課題組合成了N/S共摻雜碳納米片的CoS和Co₉S₈量子點的二維異質結構(CoSx@NSC，圖2d）。極微小的顆粒尺寸和高導電性石墨烯基體的異質結構可以同時解決低導電性和大的體積變化的問題。CoSx@NSC在200次充放電循環后可容量保持率為87%，在0.2 A g^-1電流下，可逆容量為600 mA hg^-1，即使在在10 A g^-1的大倍率電流下，可逆容量依舊能保持在500 mA hg^-1。

?

Wang等構建了精細的核殼結構FeS@C的納米球，利用納米顆粒和額外空間的優勢，這種復合材料實現了卓越的儲鈉性能，在0.2 C（100 mA g^-1）電流下，循環100周后可逆容量為545 mA hg^-1。

?

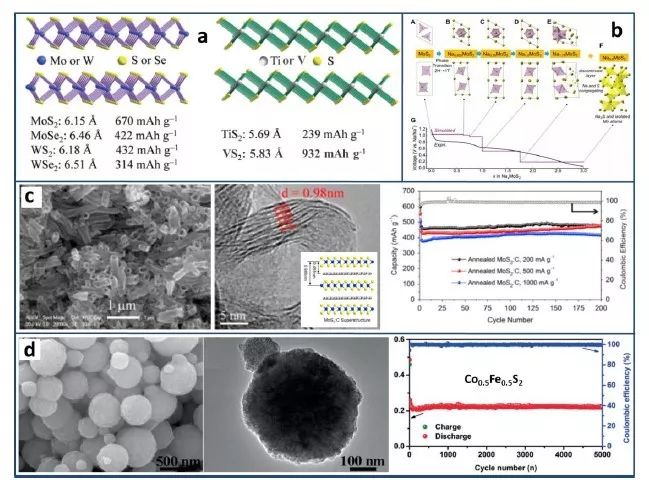

圖3基于嵌入輔助轉換反應的MS_x納米材料。（a） 典型層狀MS₂的晶體結構、層間距和理論容量；（b）采用電壓輪廓實驗曲線和模擬電壓輪廓曲線對MoS₂中間相進行電化學嵌Na過程；（c）二硫化鉬: 超結構碳納米管的SEM和高分辨率透射電鏡(HRTEM)圖像以及電化學性能；（d）Co_0.5Fe_0.5S₂納米球的SEM和TEM圖像，以及循環性能曲線。

?

不同于非活性石墨，層狀金屬二硫化物(MX₂，M =?Mo， W，V，Ti；X = S， Se)可以實現良好的鈉存儲性能，這是因?yàn)閷泳嚯x得到了增加。增大的層間距可以更好地容納相對較大的鈉離子，并減輕鈉儲存時的體積變化，導致插層和轉化反應共存。

?

圖3a說明了MX₂的晶體結構、層間距以及相應的理論容量。MoS₂是最具代表性的層狀過渡金屬硫?qū)倩?，因其高的理論容?670 mAh g^-1)和結構特性而受到廣泛關注。當嵌入的鈉離子的化學計量比超過1.75時，MoS₂層狀結構將隨著相分離和結構坍塌而消失，導致最終形成Mo和Na₂S納米晶體。這一結果證實了插層輔助轉化反應的發生。

?

Shi等人構建了具有二硫化鉬和碳交替的單層新型分級納米管，其中層間距高達0.98 nm。這種特殊的結構可促進快速反應動力學，提高M(jìn)oS₂的導電性，防止納米片的聚集，并適應體積的變化，使得電極在500 mAh g^-1時經過200次循環后達到475 mAh g^-1高的可逆容量（圖3c）。

?

Zhang等通過水熱法制備了Co摻雜FeS₂納米球，Co_0.5Fe_0.5S₂具有優異的倍率性能，在2 A g^–的電流下，循環5000周后可逆容量為220 mAh g^-1（圖3d）。

?

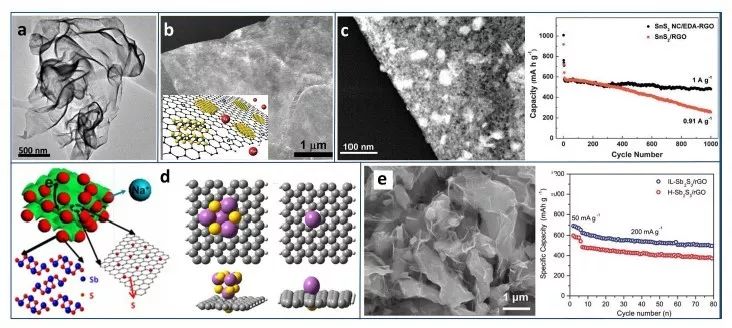

圖4 基于合金化輔助轉化反應的MSx納米結構材料。（a）二維的納米SnS₂的TEM；（b）SnS₂/RGO復合材料的SEM；（c）SnS₂?NC_S/EDA-RGO納米復合材料的高角度環形暗場(HAADF)圖像以及儲Na性能；（d）復合材料中正交體Sb₂S₃和SGS的結構示意圖，突出了快速的Na⁺和電子傳輸；（e）IL-Sb₂S₃/rGO的SEM圖像與相應的儲Na性能。

?

圖4a顯示了超薄納米結構的2D?SnS₂納米片(厚度為3-4 nm)，其表現出高鈉的離子擴散系數和快速鈉存儲動力學，導致電化學性能顯著增強。

?

Zhang等人報道了一種精細的二硫化錫/還原氧化石墨烯(SnS₂/RGO)納米復合材料在鈉離子電池中獲得了優異的性能。由RGO矩陣構成的2D導電通道，橫向尺寸小。此外，超薄層狀SnS₂有利于鈉離子的傳輸和電解質的滲透，提高了鈉的儲存性能。

?

此外，?Xiong的團隊通過強化學鍵在RGO進一步優化了二硫化錫/RGO納米復合材料。這項工作的新穎之處在于通過一步合成法制備氨基官能化的石墨烯，這為二硫化錫在石墨烯界面上的緊密接觸提供了強有力的框架。?

?

最近，Pan等人利用離子液體（IL）輔助制備了Sb₂S₃/RGO納米復合材料。所得到的IL-Sb₂S₃/RGO樣品表現出改善的電化學性能，在80個循環后仍保持495.1 mAh g^-1的容量(圖4e)。

?

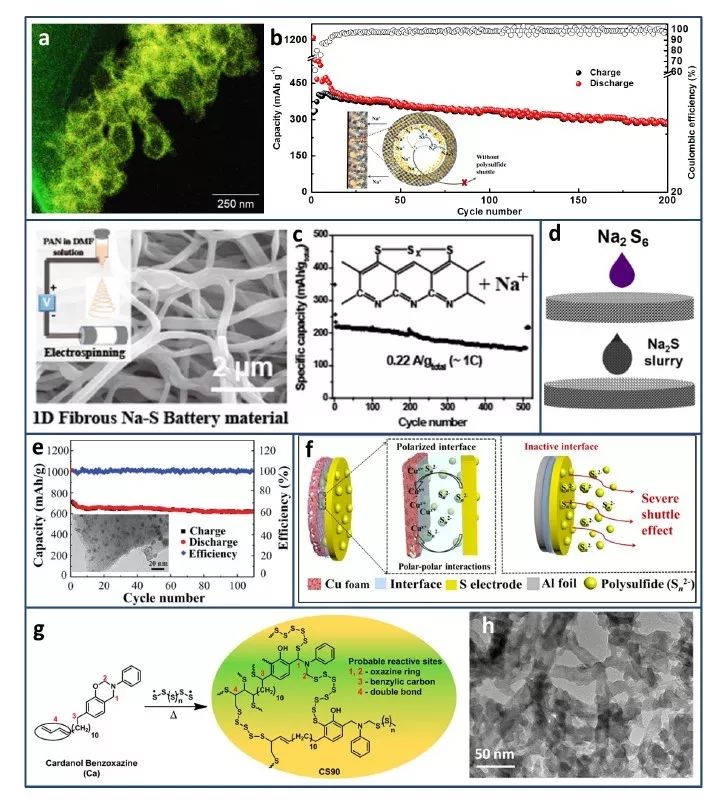

圖5基于不同種類的RT-NaS電池正極材料。（a）S@ iMCHS的TEM圖像；（b）RT-NaS電池中S@iMCHS正極的循環性能；（c）通過靜電紡絲工藝制備c- PAN@S納米纖維的SEM，插圖為c- PAN@S在1 C下的循環性能曲線顯示了最終C-S共價鍵的嵌鈉過程；（d）分別注入Na₂S₆和Na₂S 電解液，形成Na₂S₆/多壁碳納米管(MWCNT)和Na₂S/MWCNT正極的示意圖；（e）RT-NaS電池中HSMC-Cu-S正極的循環性能曲線和透射電鏡圖像；（f）極-極相互作用在極化銅界面上吸收多硫化物的示意圖；（g）采用Ca單體與S元素反應，提出CS900的化學結構；（h）一維鏈狀MoS₃正極TEM圖像。

?

Wang等人合成了中空的介孔碳納米球（iMCHS）作為有效的載體(圖5a)。碳納米球殼能夠容納硫并限制多硫化物的遷移，保證了高硫負載率和足夠的體積變化空間；此外，碳?xì)さ闹锌滓材芫o密嵌入硫和多硫化物，物理上限制了iMCHS內部的轉化反應(圖5b，插圖)。在200次循環后，樣品獲得了約300 mAh g^-1的高可逆容量。

?

蔡氏集團通過靜電紡絲法制造了一種具有一維結構的聚丙烯腈衍生碳硫復合材料(c-PAN@S)。最終的C-S復合材料表明，硫可以與聚丙烯腈衍生的碳基質中的碳原子形成共價結合，或者與由不同長度的硫原子鏈組成的硫納米球形成共價結合。碳基質中硫的原子排列是所獲得的(c-PAN@S)具有穩定循環的原因(圖5c)。

?

Manthiram團隊在長鏈多硫化鈉(Na₂S₆)和二硫化鈉(Na₂S)作為活性正極方面投入了大量精力，以解決室溫-納米電池的困境。當Na₂S₆代替硫作為正極活性材料時，電池表現出非?？斓膭恿W(xué)。隨后的長周期充放電曲線類似于普通的鈉硫電池，這表明它們的鈉儲存機制與普通的硫正極相同(圖5d)。

?

Zheng等人報道了10%的納米銅負載在高表面積介孔碳(HSMC-Cu)中作為優越的硫載體(圖5e)。所得HSMC-Cu-S復合電極在110次循環后表現出610 mAh g^-1的高容量。銅納米顆粒不僅可以提高電極的電導率，還能通過極極相互作用抑制該體系中嚴重的穿梭現象。

?

Zhang等人也證實了泡沫銅和泡沫硫之間的極性相互作用（圖5e）。在S電極制備過程中，泡沫銅被極化成Cu和Cu₂S。極化的泡沫銅具有較高的硫親和力，能夠產生穩定的聚硫化物，從而減少穿梭效應。如圖5g所示，通過摻入腰果酚基苯并噁嗪(鈣)和元素硫，可以形成富硫共聚物(硫的比例約為90%)。

?

最近，一維鏈狀三硫化鉬可作為室溫鈉硫電池的硫正極（圖5h）。與傳統的硫正極不同，這種電池系統可以完全避免可溶多硫化物中間體的產生，但仍能實現類硫電化學性能。MoS₃/Na電池在0.45 A g^-1電流下經過1000次循環后表現出約180 mAh g^-1時的良好容量。

?

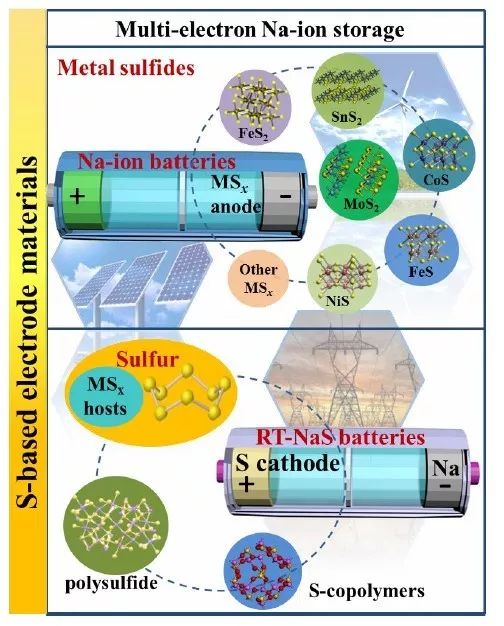

圖6 用于穩定儲鈉蓄電池中S基電極材料的原理圖

?

基于多電子轉化反應，低成本的硫基材料，包括金屬硫化物、元素硫、多硫化物和硫共聚物，可以獲得高理論容量，這使得它們成為鈉離子電池和室溫鈉-硫電池等各種鈉離子存儲技術的有前途和有吸引力的候選材料(圖6)。硫基電極的反應機理可以被分為轉化、插層輔助轉化和合金輔助轉化反應。研究發現，所有MS_X都面臨著可逆性差、電壓滯后、循環穩定性差的缺點。這是由于在嵌Na/脫Na過程中MS_X固有的低電導率和嚴重的體積膨脹。用高電導率碳基材料來設計各種納米結構是提高此類材料電導率最基本的策略。從實際應用的角度來看，低成本的MSx，如FeS、FeS₂和Ni₃S₂，值得進一步研究。

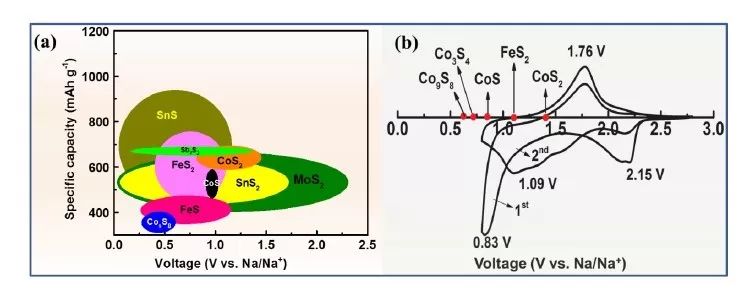

圖7 各種MS_X材料在極化S中的潛在應用。（a）基于鈉離子電池的轉換反應的各種金屬硫化物的電池電壓和可逆比容量；（b）考慮到RT-NaS電池中典型的氧化還原電位vs. Na/Na⁺，S正極中可能存在的有效的金屬硫化物電催化劑。

如圖7a所示，各種MS_X材料的鈉存儲窗口通常在0.5-2.0 V的范圍內。一些MS_X，例如MoS₂和SnS₂，不適合作為極化的硫基質加入，因?yàn)樗鼈冊阝c化/去鈉化過程中電壓與硫正極的電壓重疊在一起，這會干擾硫正極的反應過程，導致材料結構退化和催化劑失效，從而導致庫侖效率低和容量衰減加速。MSx主體與鈉離子的再膨脹和反應可逆性應與硫陰極的陰極和陽極峰相對照考慮(圖7b)。

?

CoS、Co₉S₈和Co₃S₄是優化碳質硫基體的合適的電催化劑，因?yàn)樗鼈兊拟c化電位接近或遠低于Na₂S的形成電位。即使FeS₂和CoS₂的鈉化電位與硫正極重疊，但是它們在電壓窗口期間都經歷高可逆插層反應，這也使它們成為合適的電催化劑。

小結

硫基電極材料因成本低，以及特殊的物理化學性質被廣泛應用于鈉離子電池，但是低容量和在循環過程中大的體積變化帶來的快速容量衰減限制了其進一步使用。

?

最基本的策略是通過精細的納米結構設計實現電極的優化，從而減少由轉化或者合金化反應引起的體積膨脹。此外，還應該將實驗研究與理論計算相結合，這對于指導具有優異電化學性能的MS_X的結構設計和大規模生產具有重要的意義。

?

研究人員應該更加致力于開發高電壓的先進正極和電解質，最終構建具有競爭力的能量密度和功率密度的全電池。

?

這一綜述可以為今后鈉離子存儲的硫基電極的設計和制造提供新的思路和依據。

原文信息

Sulfur-based electrodes via multi-electron reactions for room-temperature sodium-ion storage（Angewandte Chemie International Edition.2019，DOI:?10.1002/anie.201902552）
