研究背景

相比于傳統的鋰離子電池，全固態鋰金屬電池由于具有更高的能量密度和安全性能，被作為有希望的下一代電池。S₈和Li₂S分別具有1672 mAh/g和1167 mAh/g高的理論容量，遠遠高于插層材料（300 mAh/g）的容量，因此，被作為正極材料應用于全固態Li-S電池（ASSLSBs）中。

?

阻礙ASSLSBs發展的主要因素有兩個：一方面是S₈和Li₂S低的離子和電子導電率導致電池的活性物質利用率低和差的倍率性能；另一方面是正極材料在循環過程中的巨大體積膨脹，產生裂紋破壞鋰離子的傳輸。因此對電解液與電極界面改性，形成鋰離子界面導電層有助于提高ASSLSBs的性能。

?

如圖1，鋰離子界面導電層可以提高電極之間的接觸以適應巨大的體積變化，溶劑化中間層可以促進親密接觸同時抑制鋰正極的副反應。一些研究表明在電解液/電極界面中加入液體組分后，界面接觸得到增強（由點接觸變?yōu)槊娼佑|），從而電池能夠穩定循環。然而，目前這些液體對鋰的穩定性還不清楚。

?

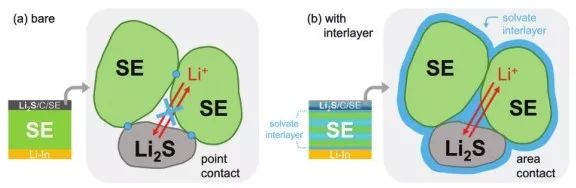

圖1. 以Li-In為負極、Li₂S復合物為正極、Li₇P₃S₁₁（LPS）為固態電解質組裝為全固態Li₂S電池的示意圖，采用球磨法制備了Li2S、導電碳和LPS復合正極：（a）基于Li₂S的電池；（b）加入溶劑化層后的電池。

?

液體電解質可以通過提高鋰鹽的濃度，向固液混合電解液體系發展形成“溶劑化”電解液，由于大部分溶劑分子與Li⁺配位，“溶劑化”電解液呈現了化學穩定性好，熱穩定性高以及低波動性等優點。然而，液體電解液中多硫化物的溶解能力有限是鋰電池穩定循環的重要指標之一，因此，將“溶劑化”電解液與無機固體電解質相結合制備Li-S電池，將在各方面對電池性能產生協同效應。目前，還沒有溶劑化對全固態Li-S電池影響的研究。

成果簡介

近期，美國伊利諾大學香檳分校Andrew A. Gewirth教授在Advanced Energy Materials發表題目為“SIncorporating Solvate and Solid Electrolytes for All-Solid-State Li₂S Batteries with High Capacity and Long Cycle Life”的文章。

?

本文提出了利用在乙腈（MeCN）中以雙三氟甲烷磺酰亞胺鋰（LiTFSI）鹽為基礎的高濃度溶劑化電解質與1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚（TTE）共溶劑增強界面接觸的方法，命名為（MeCN）₂?LiTFSI：TTE，并作為固態鋰硫電池的中間層材料，提供了緩沖空間緩解體積膨脹的問題，表現了良好的循環性能性能。采用了溶劑被整合到固態電池中（在電極和固態電解質之間形成中間層）和溶劑與固態電解質混合形成溶劑-固態電解質（solvSEM）兩種不同的合成方法，并以此進行了一系列表征及電化學性能測試。

圖文導讀

1.??? 固態Li₂S電池的電化學性能

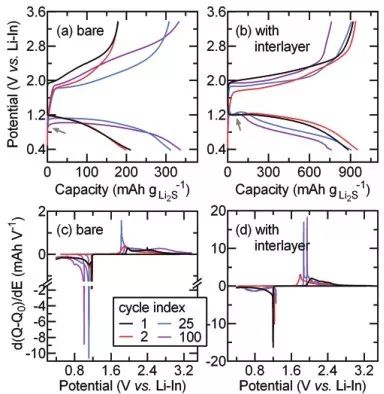

圖2. 以Li₂S/C/SE復合材料為正極、Li-In合金為負極和LPS為固態電解質組裝的電池：(a) 沒有溶劑化中間層的充放電曲線；（b）存在溶劑化中間層的充放電曲線；（c）沒有溶劑化中間層的微分容量曲線；（d）存在溶劑化中間層的微分容量曲線。

?

從圖2a、c展現了沒有中間層的固態Li₂S電池的充放電曲線和微分容量曲線，僅存在一個電壓平臺，且首次充電曲線存在較大的過電位，歸因于從高度結晶的Li₂S中提取鋰離子需要較大的活化能，在沒有溶劑化分子的情況下，因?yàn)樗苄跃哿蚧嚨纳墒艿阶璧K，微分容量曲線呈現一個尖銳的峰，對應于 Li₂S和S₈之間的直接轉換，過電位隨著循環的圈數增加而增加，歸因于復合材料內部離子接觸不良導致更大的極化。

?

添加溶劑化中間層后，如圖2b、d的充放電曲線和微分容量曲線，除了更大的充放電容量，前兩圈的充放電曲線與未添加中間層的相似，較高循環圈數的充放電曲線傾斜和平臺變化表明，在有溶劑化中間層存在的情況下，電化學過程發生了變化。

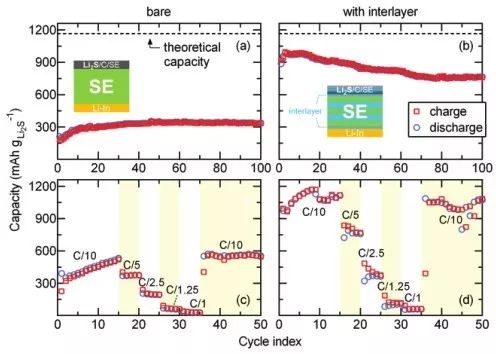

圖3. 以Li₂S/C/SE復合材料為正極、Li-In合金為負極和LPS為固態電解質組裝的電池：(a) 沒有溶劑化中間層的長循環性能曲線；（b）存在溶劑化中間層的長循環性能曲線；（c）沒有溶劑化中間層的倍率性能曲線；（d）存在溶劑化中間層的倍率性能曲線。

從圖3a中可以看到，無中間層的Li₂S電池在C/10電流下，前15圈容量逐漸增加，最后容量穩定在330 mAh/g，僅有28%的活性材料利用率。如圖3b在添加中間層后，前幾個循環可以達到990 mAh/g的容量，對應有85%的材料利用率，盡管在循環100圈后，容量變?yōu)?60 mAh/g，但溶劑化中間層顯著地提高了循環性能和材料利用率。

?

如圖3c、d， 顯示了含有和不含有溶劑化中間層的固態電池的倍率性能曲線，將電流提高到C/5、C/2.5、C/1.25和C/1，電池的的容量都逐漸下降，然而，當電流回到C/10時，容量的衰減迅速完全恢復，表現了良好的倍率性能。

2.??? 固態Li₂S電池的電化學交流阻抗圖譜

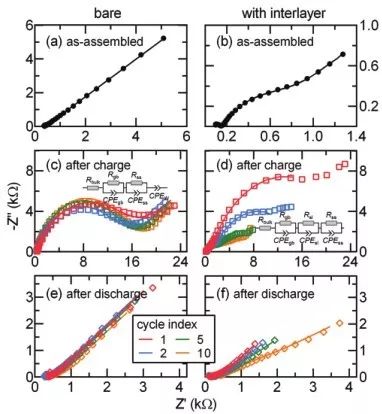

圖4. 含有（右側）和不含有（左側）溶劑化中間層的Li₂S固態電池的奈奎斯特圖： (a， b）循環前的；（c-f）充放電循環后的。在C/10電流循環過程中，充放電循環后都間歇測得的阻抗譜，插圖為建模的等效電路。

?

如圖4a、b，無論是否存在溶劑化中間層，電池的奈奎斯特圖以直線為主，且都表現出較小的電阻。在經過充電后，兩者都出現了一個較大的半圓，對應為固-固和固-液界面電阻，界面電阻的增大源于Li₂S的去鋰化過程中體積變化過大所造成的（如圖4c、d）。如圖4e、f，放電后，充電形成的半圓消失，電池阻抗下降到初始電池的相近值，解釋為當S8還原為Li2S時，體積膨脹可能重新建立了活性物質與固態電解質的局部接觸。

?

有趣的是，沒有溶劑化中間層的Li₂S電池，隨著電池循環的進行，每一次充放電循環的阻抗變化幾乎是可逆的，幾乎不變（如圖4c），而存在溶劑化中間層的電池電阻則隨著循環次數的增加而減?。ㄈ鐖D4d）。

3.??? 橫截面的SEM/EDS分析

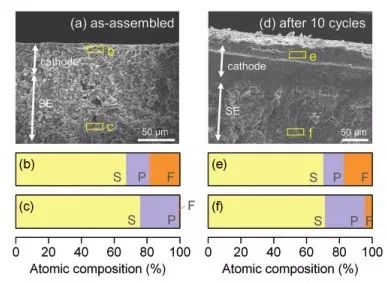

圖5. （a）含有溶劑化中間層的Li₂S顆粒的橫截面SEM照片；（b）含有溶劑化中間層的Li₂S顆粒循環10圈后的橫截面SEM照片；（b，c）分別對應圖5a中正極和SE區域的EDS分析；（e，f）分別對應圖5d中正極和SE區域的EDS分析。

表1. 對應圖5b、c和5e、f區域的橫斷面EDS成分分析。

如圖5a、d，存在溶劑化中間層，循環前后Li₂S顆粒的橫截面SEM照片，循環前正極材料層的形貌與SE層的形貌相似，循環10圈后，正極材料層更加密集且沒有明顯的孔，表明溶劑化填充陰極內部的孔隙和空隙從而提高了正極的潤濕性。

?

圖5b、c和5e、f區域的橫斷面EDS分析的結果列于表1，顆粒內存在大量的S和P以及少量的F，循環前正極材料層的F/P比為1.3和SE層F/P比為0.03（兩者比值約為43），循環后正極材料層的F/P比為1.39和SE層F/P比為0.18（兩者比值約為8），表明溶劑化物隨著循環過程滲透到SE層，有助于改善電池性能。

4.??? 使用solvSEM電解液的Li₂S電池

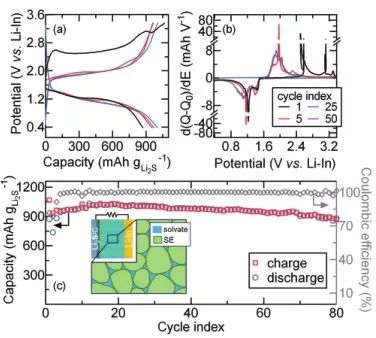

圖6. 以solvSEM為電解液、Li-In合金為負極、Li₂S復合材料為正極組裝為電池進行電化學性能測試：（a）充放電曲線；（b）微分電容曲線；（c）長循環性能曲線。

?

如圖6a、b，在首個充電過程中存在較大的過電位，而在循環較多圈數后消失（與圖2結果相似），但采用solvSEM為電解液呈現兩個電壓平臺。即使在更高的循環次數后，充放電曲線仍保持相對穩定，與中間層修飾的固態電池的表現不同，在中間層修飾的固態電池中，電壓曲線隨著循環數的增加，呈現出更傾斜的放電曲線（如圖2），可以解釋為中間層修飾的電池必須進行循環才能發生溶劑滲透，而solvSEM是預先混合的，不需要進行較多次的循環。

?

在前11圈循環過程中容量略有增加，在12圈呈現1030 mAh/g的容量，活性材料的利用率為88%，循環80圈后具有880 mAh/g的穩定容量，且?guī)靷愋适?00%，表現了電池良好的循環性能（如圖6c）。

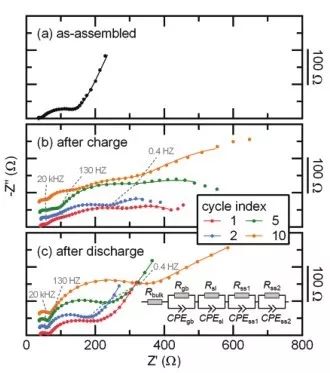

圖7. 以solvSEM為電解液、Li-In合金為負極、Li₂S/C復合材料為正極組裝為電池的奈奎斯特圖：（a）循環前的；（b）充電后的；（c）放電后的。

?

如圖7a，電池在高頻區和中低頻區各存在一個半圓，且電阻值明顯小于中間層修飾的電池，表明采用solvSEM電解液的電池具有更小的阻抗。經過1圈充電后，界面電阻由131 Ω增加到420 Ω，在放電后又減小為181 Ω，電阻隨著循環充電而增加，循環放電而減?。ㄈ鐖D7b、c）。

?

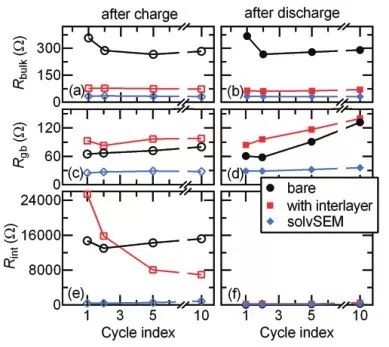

圖8. 分別采用三種不同的電池結構在不同循環圈數后的阻抗變化（左側為充電狀態，右側為放電狀態）：（a、b）SE和電極的離子電阻（R_bulk）；（c、d）SE本身的晶界電阻（R_gb）；（e、f）固-固和固-液界面電阻（R_int）。

?

如圖8a-d，使用solvSEM電解液的R_bulk和R_gb電阻最小，明顯優于其他兩種結構，且在整個循環過程中都較小，因此，solvSEM具有更高的離子和電子電導率。從圖8e中可以看到，在首次充電后未修飾固態電池都有較高的R_int，比添加中間層和采用solvSEM的電阻大的多。隨著循環次數的增加，溶劑逐漸滲透，使得具有中間層的R_int逐漸降低，但仍遠遠高于solvSEM的電阻，表明solvSEM在電解質/電極界面形成了密切的界面接觸，在循環過程中仍保持良好的離子接觸。

總結與展望

本文一方面通過在Li₂S固態電池中添加溶劑化中間層，改善了電解質和活性材料之間的接觸，降低電池的阻抗，以及在循環過程中能夠適應來自體積膨脹和收縮帶來的應力/應變，提高了電池的可循環性能。另一方面，直接將溶劑與SE混合制得solvSEM，具有更好的可循環性能。該文章提供了一個設計方法，能夠有效地修飾電解質/電極界面，以實現高性能固態電池。

文獻信息

Incorporating Solvate and Solid Electrolytes for All-Solid-State Li₂S Batteries with High Capacity and Long Cycle Life. Advanced Energy Materials (IF=16.78), 2019, DOI: 10.1002/aenm.201900938
