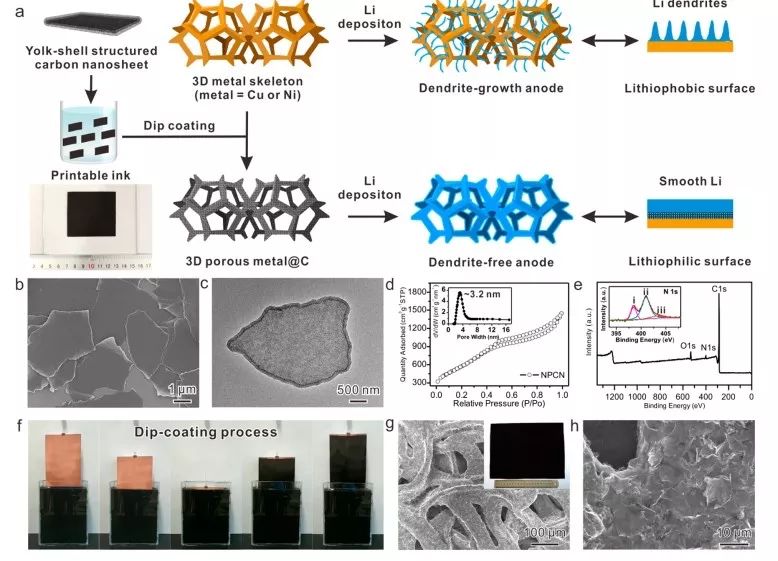

為了改善鋰負(fù)極當(dāng)前存在的循環(huán)穩(wěn)定性差的問(wèn)題以及進(jìn)一步提高Li?S電池的能量密度,廈門(mén)大學(xué)方曉亮和鄭南峰教授(通訊作者)課題組設(shè)計(jì)出一種具有核殼結(jié)構(gòu)(yolk-shell)的N摻雜多孔碳納米片層包覆泡沫金屬(M@NPCN, M = Cu or Ni),以此材料作為三維集流體能夠容納大量的Li并引導(dǎo)Li均勻的成核生長(zhǎng)產(chǎn)生無(wú)枝晶形貌,提高了庫(kù)侖效率和使用壽命,使碳/硫正極的穩(wěn)定性顯著提高(1400個(gè)循環(huán)以后,容量保持78.1%)。更重要的是,研究者們成功地構(gòu)建了一個(gè)高面積容量的Li-S全電池(9.84 mAh cm-2),其Li利用率高達(dá)82%。這項(xiàng)工作以Robust Lithium Metal Anodes Realized by Lithiophilic 3D Porous Current Collectors forConstructing High-Energy Lithium?Sulfur Batteries為題發(fā)表在ACS NANO上。
為了便于比較,研究者首先通過(guò)控制浸涂工藝制備了半銅半NPCN表面兩面結(jié)構(gòu)的Cu@NPCN集流體。在1 mAh cm-2條件下銅側(cè)覆蓋著大量長(zhǎng)度為數(shù)十微米的隨機(jī)排列的鋰枝晶,而NPCN一邊側(cè)未見(jiàn)明顯的鋰枝晶。
?

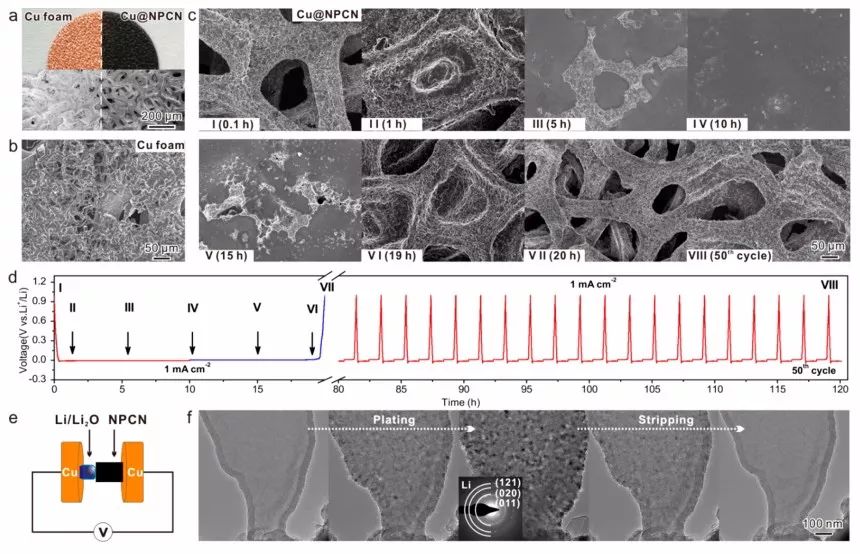

在電解/電沉積過(guò)程中,用原位掃描電鏡表征了電位-時(shí)間曲線(xiàn)上標(biāo)記的7個(gè)典型階段( I – VII)的照片。I-II階段是鋰離子插入到Cu@NPCN中的過(guò)程,當(dāng)電壓低于0V時(shí)鋰開(kāi)始在Cu@NPCN上不斷形核生長(zhǎng),形核過(guò)電位為12 mV。在II階段鋰均勻地沉積在Cu@NPCN骨架上,隨著鋰不斷沉積孔隙大小逐漸變小。III階段當(dāng)實(shí)際面積容量達(dá)到5 mAh cm-2時(shí),頂部大孔隙被鋰填滿(mǎn),得到的Li/Cu@NPCN復(fù)合材料非常光滑,表面無(wú)明顯的枝晶。令人印象深刻的是在IV階段當(dāng)實(shí)際面積容量達(dá)到10 mAh cm-2時(shí),這種光滑的鋰表面也可以保持。階段IV – VII表明鋰逐漸從Li/Cu@NPCN中剝離,同時(shí)Cu@ NPCN大孔結(jié)構(gòu)逐漸重新出現(xiàn)。

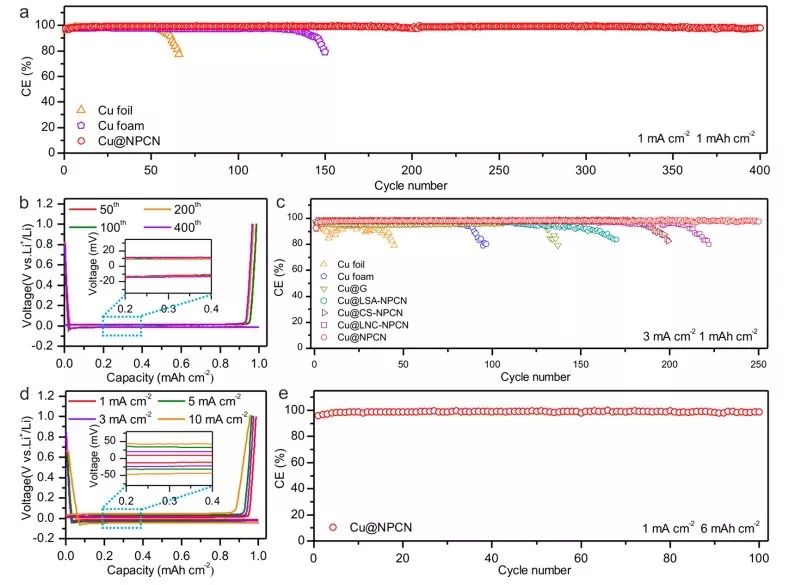

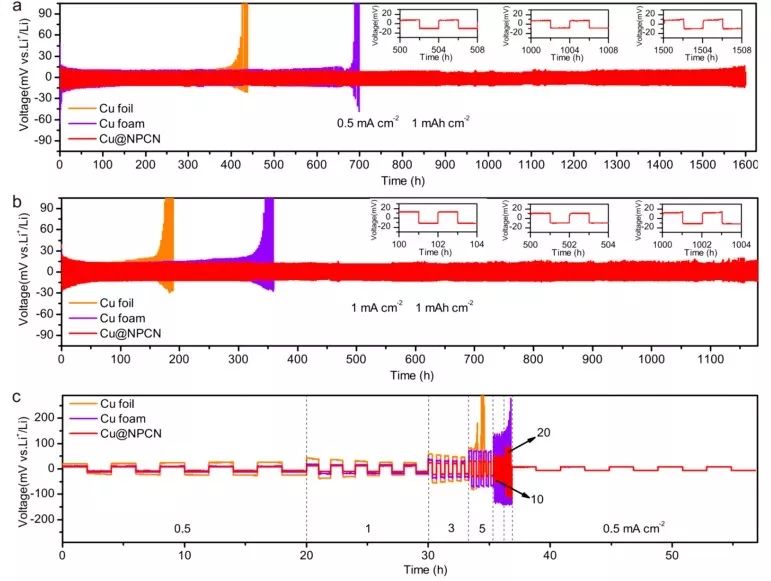

當(dāng)電流密度為1 mA cm–2時(shí),Li|Li/Cu@NPCN循環(huán)1200 h,電壓滯后穩(wěn)定在30 mV。而Li|Li/泡沫銅和Li|Li/銅箔的壽命分別下降到320 h和150 h。并在電流密度為0.5、1、3、5、10和20 mA cm–2時(shí),測(cè)量了Li|Li/銅箔,Li|Li/泡沫銅,Li|Li/Cu@NPCN對(duì)稱(chēng)電池的倍率性能。雖然電壓滯后隨電流密度的增大而增大,但與Li|Li/銅箔和Li|Li/泡沫銅相比,Li|Li/Cu@NPCN的電壓滯后最小。Li/Cu@NPCN的電化學(xué)性能是文獻(xiàn)中報(bào)道的最好的鋰負(fù)極之一。
?
?圖5?Li?S全電池的電化學(xué)性能

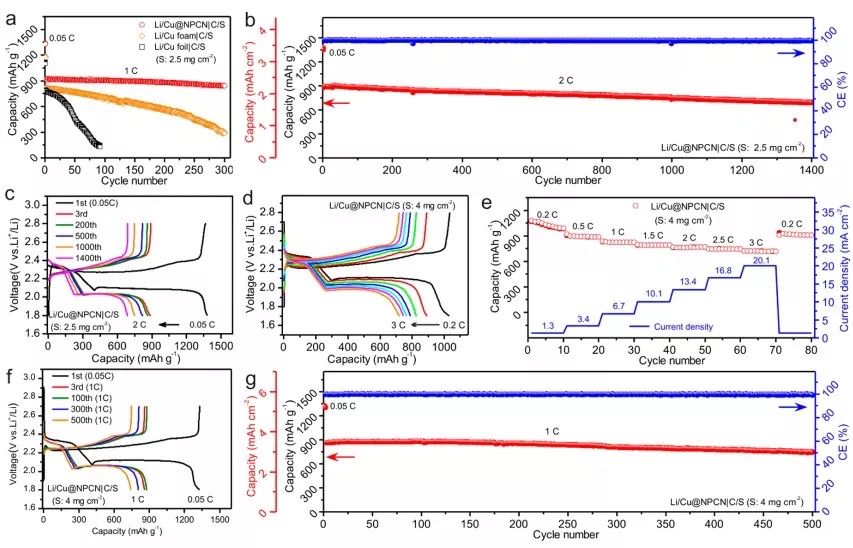

為了揭示M@NPCN負(fù)極的應(yīng)用潛力,采用了最新研制的N摻雜空心碳碗(NHCB)作為含硫載體。采用熔融擴(kuò)散法制備了含85%硫的NHCB/S復(fù)合材料作為正極,為便于比較,將NHCB/S分別與鋰箔、Li/Cu、Li/泡沫銅和Li/Cu@NPCN配對(duì)組裝成四個(gè)紐扣電池,進(jìn)行電化學(xué)測(cè)試。?由于不穩(wěn)定的鋰負(fù)極導(dǎo)致電池循環(huán)性能差,限制了硫正極的實(shí)際應(yīng)用。但以Cu@NPCN作為三維集流體,Li/Cu@NPCN| C/S電池經(jīng)過(guò)300次循環(huán)后,表現(xiàn)出高容量(816 mAh g-1)和穩(wěn)定的CE(約99.9%)并且依然保持光滑的表面形貌。在2 C的高倍率長(zhǎng)循環(huán)測(cè)試中(ca. 8.4 mA cm-2),Li/Cu@NPCN|C/S電池在1400個(gè)周期后提供690 mAh g-1的容量,容量保持率為78.1%。

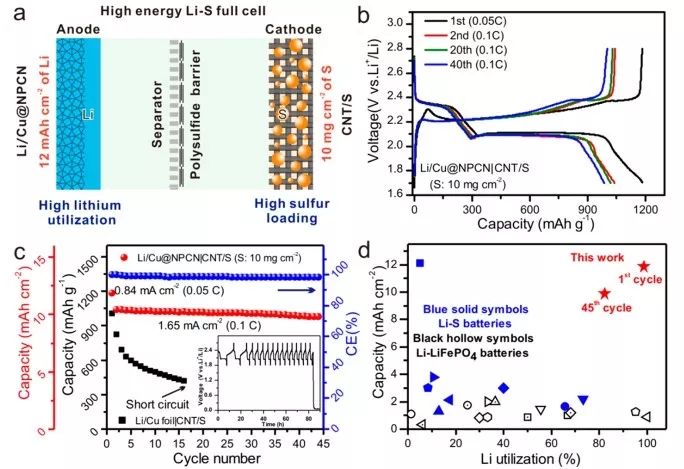

?整個(gè)電池的充放電測(cè)試顯示出較高的能量密度和良好的循環(huán)穩(wěn)定性。在電流密度為0.84 mA cm-2的激活過(guò)程中,Li/Cu@NPCN| CNT/S電池的初始面積容量高達(dá)11.86 mAh cm-2,對(duì)應(yīng)超高鋰?yán)寐蕿?8.8%。在1.68 mA cm-2電流密度下循環(huán)45次后,鋰?yán)寐蕿?8.3%的CE為82 %,面積容量仍然保持較高值9.84 mAh cm-2。Li/Cu@NPCN|CNT/S電池的面積容量和鋰?yán)寐拭黠@高于目前性能最好的鋰金屬電池。?總結(jié)與展望
由于NPCN可以引導(dǎo)均勻的鋰形核和生長(zhǎng),在高電流密度10?mA cm–2條件下,也能夠有效地在M@NPCN上沉積鋰金屬,同時(shí)避免了鋰枝晶的生長(zhǎng)。Li/M@NPCN復(fù)合材料負(fù)極具有較高的庫(kù)倫效率和良好的循環(huán)穩(wěn)定性。更重要的是,以L(fǎng)i/M@NPCN為負(fù)極組裝的高硫含量Li?S全電池具有高的面積容量(9.84 mAh cm-2)和高鋰?yán)寐?82%)。這項(xiàng)工作提供了一種簡(jiǎn)單、安全的鋰負(fù)極三維集流體制備方法,推進(jìn)了實(shí)際可行的Li?S電池體系的發(fā)展。
?
文獻(xiàn)信息
Robust Lithium Metal Anodes Realized by?Lithiophilic 3D Porous Current Collectors for?Constructing High-Energy Lithium?Sulfur?Batteries(ACS NANO,2019,DOI: 10.1021/acsnano.9b03784)
