磷酸鋰釩（Li 3 V 2 （PO 4 ） 3 （LVP）因其高電壓、高的熱穩定性和低的合成成本，近年來作為鋰離子電池的負極材料受到了廣泛的關注。然而，純LVP具有較低的本征電子導電率這可能會限制其在大功率器件（如鋰離子電容器）中的應用。
?
電子導電率低的問題可以通過兩種策略來解決：表面碳涂層或在某種程度上用其它金屬代替鋰或釩。其中金屬取代可有效地提高鋰離子的嵌入/脫出和電子導電性，從而提高循環穩定性和倍率性能。此外，異價取代可以提供空位，有助于容納更多的鋰離子，從而在LVP作為負極時提供更高的容量。 ?
而到目前為止，還沒有報道描述用M 2+ 代替Li + 是否會影響低電位區的電化學性能（0.01~3.0–V）。同時也沒有詳細的工作來證明V氧化狀態和LVP的局部電子結構的變化。 ?
最近， 卡爾斯魯厄理工學院Sonia Dsoke博士在 Advanced Energy Materials 上 發表題為Electrochemical and Structural Investigation of Calcium Substituted Monoclinic Li 3 V 2 (PO 4 ) 3 Anode Materials for Li-Ion Batteries的論文。 ?
論文中研究了較大的二價離子（Ca 2+ ）取代Li 3 V 2 （PO 4 ） 3 中的Li + 對于鋰嵌入的影響。作者合成了一系列具有Li 3?2x Ca x V 2 （PO 4 ） 3 /C（x=0、0.5、1和1.5）的材料，并在0.01~3 V的區間里進行了研究。 ?
同步輻射表明，Li 3 V 2 （PO 4 ） 3 /C具有單斜結構（空間群P21/n），而Ca 1.5 V 2 （PO 4 ） 3 /C具有菱形結構（空間群R-3c）。中間物Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C和LiCaV 2 （PO 4 ） 3 /C主要由斜Li 3 V 2 （PO 4 ） 3 /C和菱面體Ca 1.5 V 2 （PO 4 ） 3 /C兩個主要相組成。循環伏安顯示Li 3 V 2 （PO 4 ） 3 /C和Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C電極上有五對氧化還原峰。相比之下，LiCaV 2 （PO 4 ） 3 /C和Ca 1.5 V 2 （PO 4 ） 3 /C沒有明顯的氧化還原峰，只有類盒型的形狀。這一特征是電容式機理的特征，它涉及電極表面的快速電子轉移。Li 3 V 2 （PO 4 ） 3 /C在嵌鋰和脫鋰過程中經歷了兩個固溶和一個短的兩相反應，而Ca 1.5 V 2 （PO 4 ） 3 /C只經歷了類電容反應。 動態現場原位X射線吸收光譜中證實，在Li 3 V 2 （PO 4 ） 3 /C和Ca 1.5 V 2 （PO 4 中，前三個Li + 嵌入過程中V離子被還原。研究表明，用較大的二價陽離子取代鋰離子可以很容易地調節聚陰離子磷酸鹽的電化學特性。

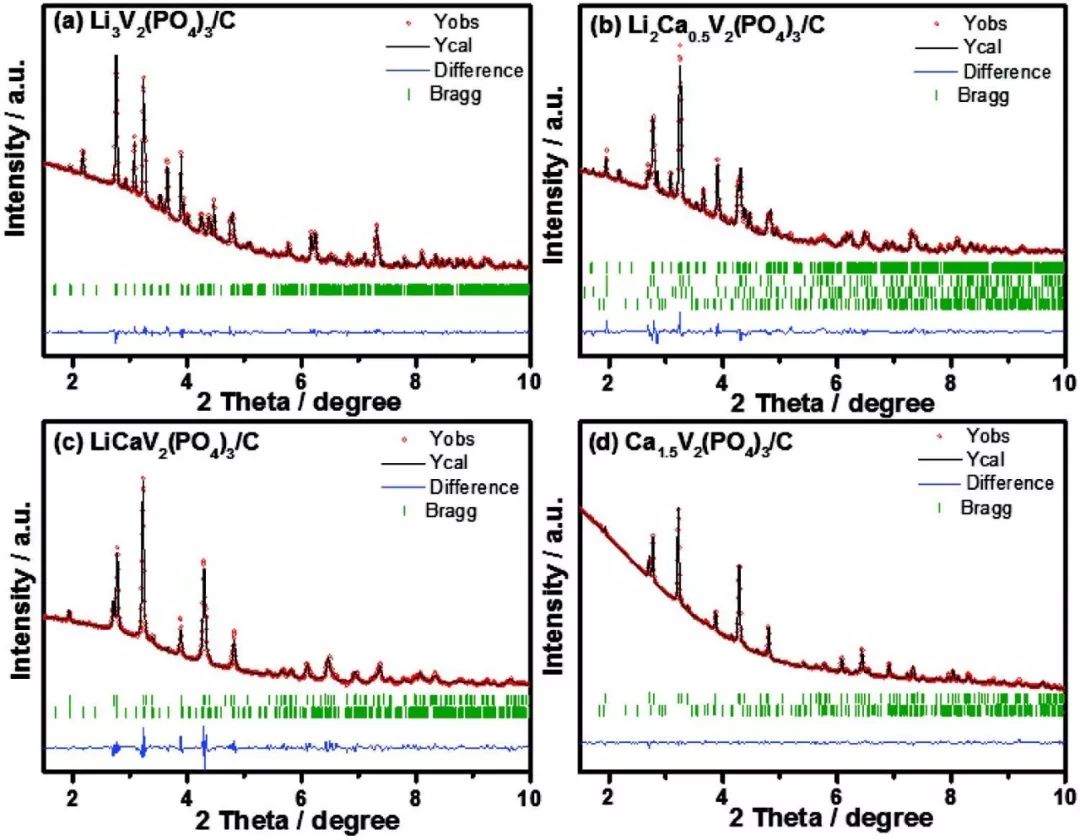

作者首先合成了一些列Ca 2+ 取代的Li 3 V 2 （PO 4 ） 3 /C化合物。通過同步輻射衍射對所制備樣品的晶體結構進行表征，如圖1所示。
?
Li 3 V 2 （PO 4 ） 3 /C的所有特征衍射反射可以很好地與單斜相Li 3 V 2 （PO 4 ） 3 相匹配，空間群為P21/n。 ?
一方面，沒有與碳有關的衍射反射的證據，表明碳是非晶形的，其存在不影響LVP/C的結構。完全取代的材料Li 3?2X Ca x V 2 （PO 4 ） 3 /C（X=1.5）具有空間群R-3c的菱形結構，包括5 wt%的Ca 3 （PO 4 ） 2 為雜質，如通過精修測定的。Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C和LiCaV 2 （PO 4 ） 3 /C是單斜相Li 3 V 2 （PO 4 ） 3 /C和菱形結構Ca 1.5 V 2 （PO 4 ） 3 /C的混合物。Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C由多相組成：單斜Li 3 V 2 （PO 4 ） 3 為基的主相固溶體，空間群為P21/n（45%）；菱形結構Ca 1.5 V 2 （PO 4 ） 3 為基的固溶體，空間基為R-3c（35%）；菱形結構Ca 1.5 V 2 （PO 4 ） 3 為基的固溶體，空間基為R-3（18%） 以及2%的Ca 3 （PO 4 ） 2 作為雜質。Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C由93.5%的LVP/C和6.5%的Ca 1.5 V 2 （PO 4 ） 3 /C組成，隨著Ca對LVP的取代增加，晶體結構中a、b、β的減少和c的增加，與單斜相有關。 ?
另一方面，a和c隨Li取代Ca 1.5 V 2 （PO 4 ） 3 而降低。Ca 1.5 V 2 （PO 4 ） 3 的體積越大，鋰離子傳輸通道越寬，鋰離子在活性材料中的擴散越快，有利于提高Li 3?2X Ca x V 2 （PO 4 ） 3 /C的電化學性能。 ?

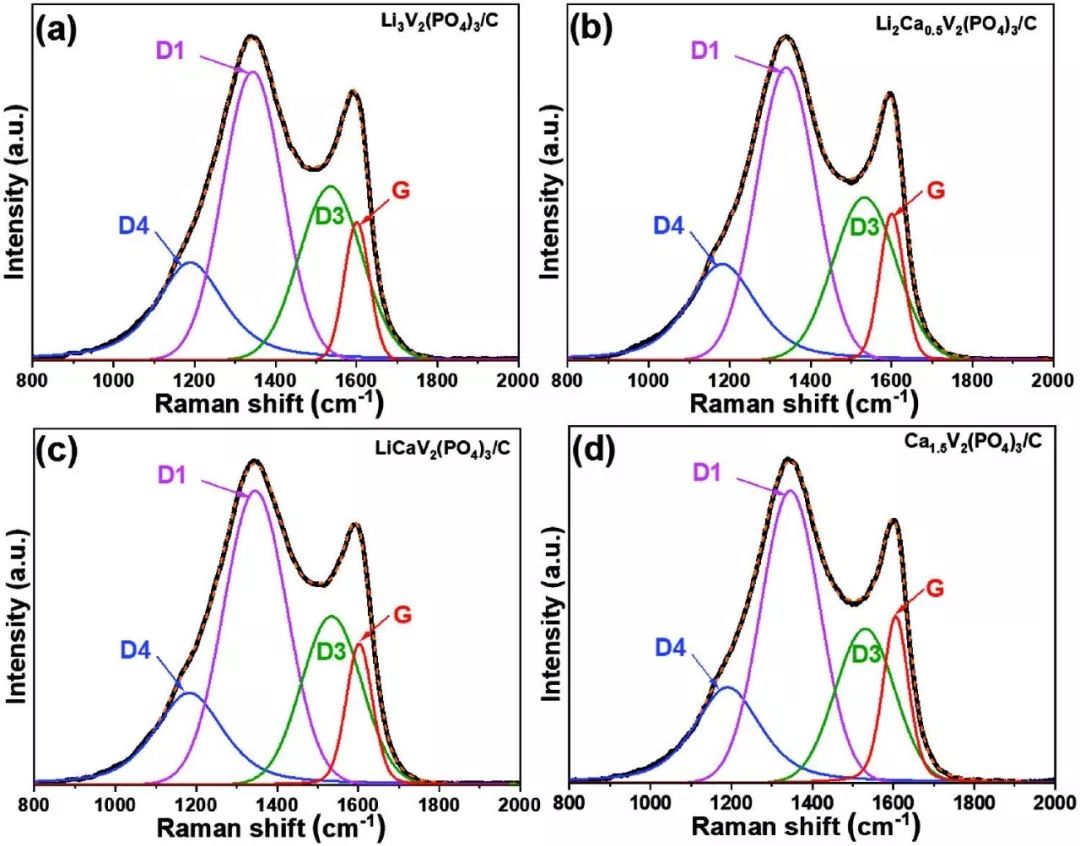

進一步，作者采用拉曼光譜進一步研究了其結構。 Li 3?2X Ca x V 2 （PO 4 ） 3 /C（圖2）的拉曼光譜在1335 cm ?1 （D峰）和1590 cm ?1 （G峰）顯示處兩個寬峰，這是碳材料的特征帶。
?
將得到的光譜（800~2000 cm ?1 ）分為四個部分（標記為D1、D3、D4和G）（圖2）。D1是由無序結構中具有A1g對稱性的K點聲子的呼吸模式引起的。而G峰則是由石墨材料中SP 2 碳原子的E2g聲子產生的。D3顯示在非晶態相中存在片段或官能團。I G /I D 比（G峰和D峰的面積比）表示碳材料石墨化程度的高低。LVP/C、Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C、LiCaV 2 （PO 4 ） 3 /C和Ca 1.5 V 2 （PO 4 ） 3 /C的I G /I D 比分別為0.20、0.22、0.22和0.26。 ?
這可以得出：碳在Ca 1.5 V 2 （PO 4 ） 3 /C中的石墨化程度高于其他三種材料。據報道，石墨化結構的碳材料可以提高復合材料的導電性，因此，材料中碳的存在可以提高Li 3?2X Ca x V 2 （PO 4 ） 3 /C的導電性和電化學性能。 ?

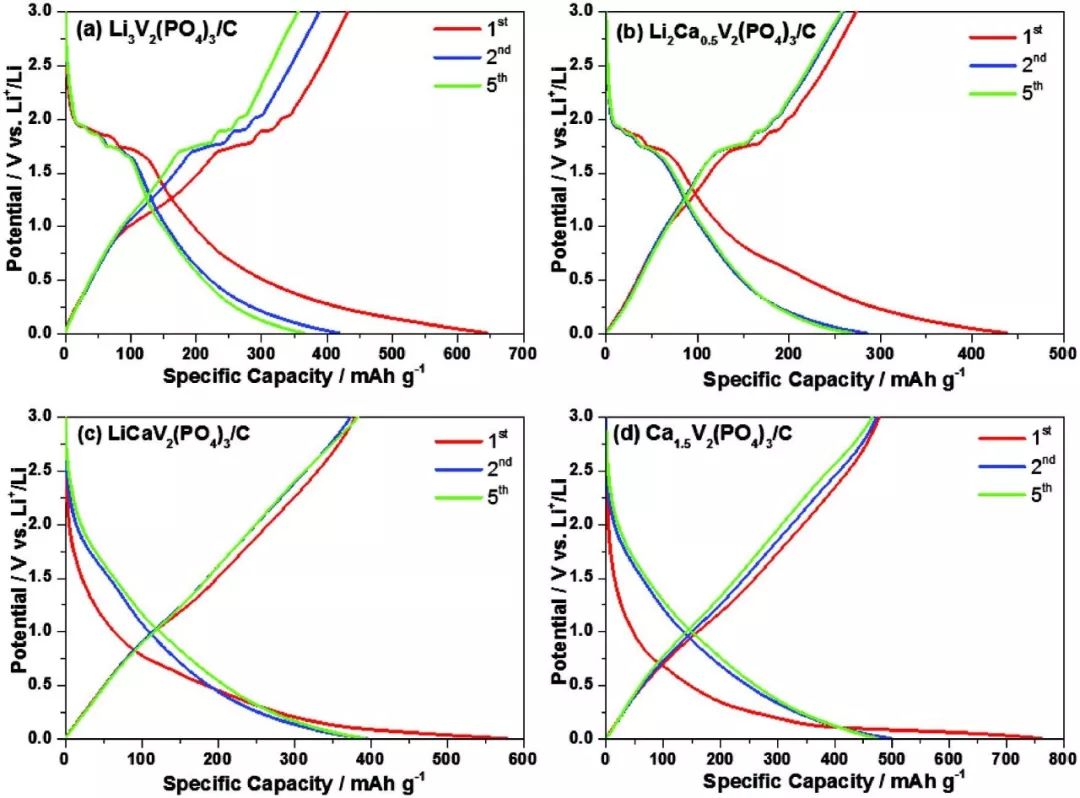

更進一步，作者研究了其電化學性能。 如圖3a所示，在Li 3 V 2 （PO 4 ） 3 /C的首周循環中，可以觀察到四對充放電平臺，分別位于約1.71/1.64 V、1.77/1.73 V、1.90/1.86 V、2.02/1.94 V之間。這四個平臺也出現在隨后的充放電曲線上，表明是一個可逆過程。當電位低于1.6 V時，傾斜的曲線表明其固溶行為（即單相區）。作為負極，LVP/C材料分別釋放出644.8和431.3 mA h g ?1 的放電和充電容量。初始不可逆容量損失（213.5 mA h g ?1 ）可歸因于LVP以及非晶碳和乙炔黑（作為導電添加劑存在）上的固體電解質相間（SEI）膜的形成。在第二周時，嵌鋰和脫鋰容量分別為388.2和418.7 mA h g ?1 ，表明不可逆容量損失減少（30.6 mA h g ?1 ）。 ?
圖3b中的Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C顯示出與Li 3 V 2 （PO 4 ） 3 /C相似的可逆充放電平臺，約為1.71/1.64 V、1.77/1.73 V、1.90/1.86 V、2.02/1.94 V。該材料顯示初始放電和充電容量分別為438.5和273.0 mA h g ?1 ，初始不可逆容量損失為165.5 mA h g -1 。 ?
然而，對于較高的Ca取代（即LiCaV 2 （PO 4 ） 3 /C和Ca 1.5 V 2 （PO 4 ） 3 /C，在圖3c、d中），平臺完全消失。這種行為是充放電過程中贗電容材料氧化狀態連續變化的特征，如典型的贗電容RuO 2 所觀察到的那樣。LiCaV 2 （PO 4 ） 3 /C和Ca 1.5 V 2 （PO 4 ） 3 /C材料的初始放電和充電容量分別為578.2/380和764.1/482.6 mA h g -1 ，初始不可逆容量損失分別為198.2和281.5 mA h g -1 。在四個樣品中，Ca 1.5 V 2 （PO 4 ） 3 /C在第5周循環中表現出了最高的容量479.7 mAh g ?1 。 ?
值得一提的是，所有材料在1 C時的可逆容量都比理論計算的高出許多，這可歸因于離子在通過碳熱還原合成的非晶態碳和微型活性材料上的吸附和插入。

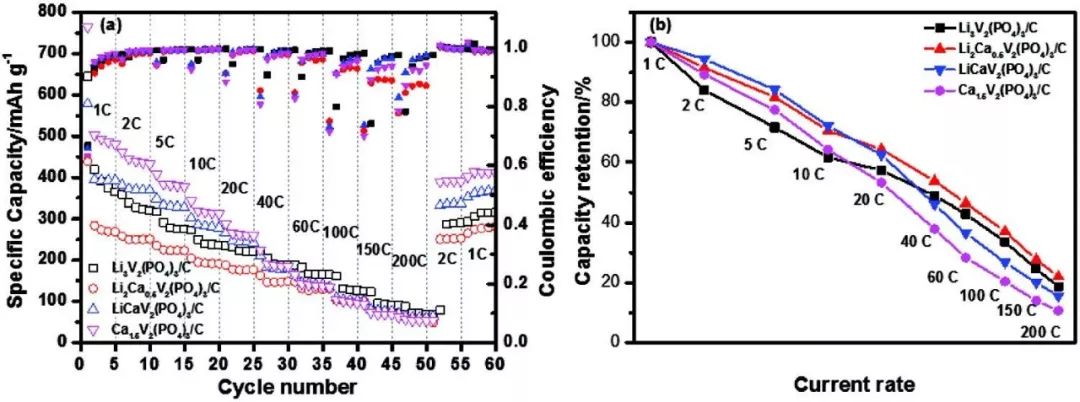

圖4a為材料的倍率性能，電流密度從1到200 C。 在四個材料中，一直到40 C ，Ca 1.5 V 2 （PO 4 ） 3 /C 材料釋放出的比容量最高，而 Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C 釋放出的比容量最低。當倍率高于40 C時，所有樣品的容量都非常接近。
?
如圖4a所示，對于 LVP/C、Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C、LiCaV 2 （PO 4 ） 3 /C和Ca 1.5 V 2 （PO 4 ） 3 /C 電極，1 C下的比容量分別為389.7、273.6、392.7和492.9 mA h g ?1 。在200 C時，電極仍然能夠提供高于50 mA h g ?1 的比容量。 ?
圖4b顯示了 Li 3?2X Ca x V 2 （PO 4 ） 3 /C 的容量保持率。當增加電流密度時， LVP/C 顯示出出色的容量保持率。當電流密度低于20 C時，所有被取代的樣品的容量保持率均高于LVP/C，20 C時，隨著Ca含量的增加，其容量保持率分別為57%、64%、63%和53%。 ?
所有的材料都顯示出優異的倍率性能，這種行為可能與三個主要因素有關：(1)亞微米尺寸的Li 3?2X Ca x V 2 （PO 4 ） 3 /C粒子，減少了鋰離子的擴散途徑；(2)碳包覆具有良好的導電性；(3)取代的Ca 2+ 可以在結構上提供更多的空位，從而有利于離子的遷移。尤其是，Ca含量較高的取代樣品容量遠高于LVP/C。 ?

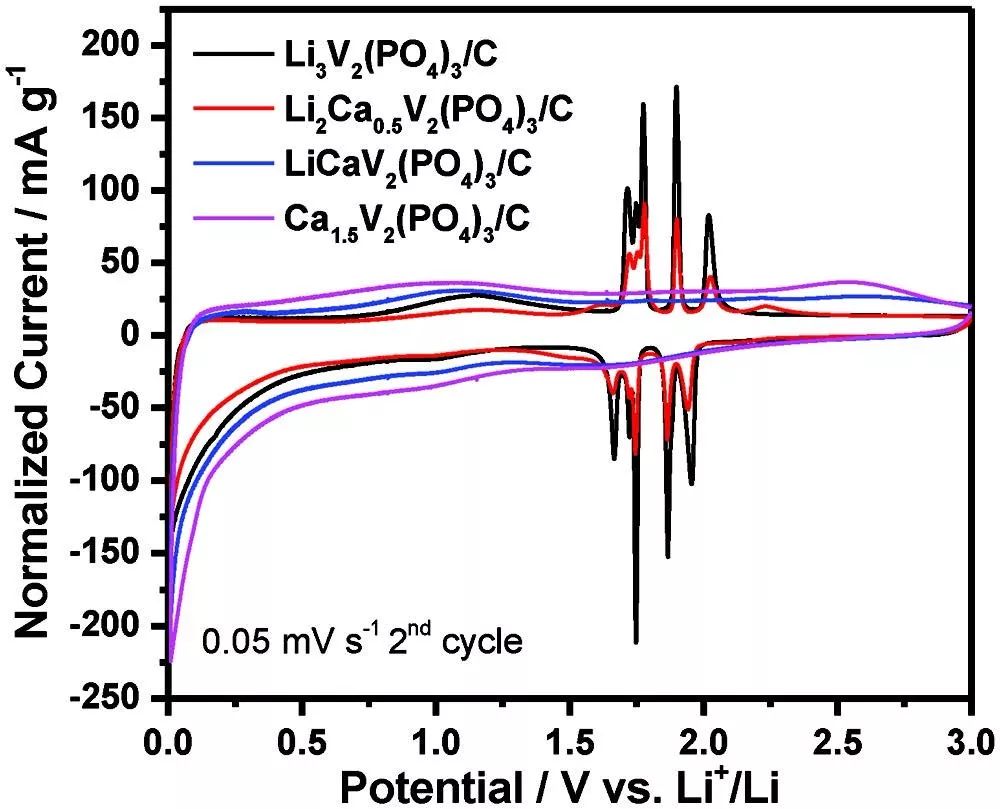

更進一步，作者采用電化學和光譜相結合的方法研究了電極的工作機理。 圖5顯示了四個樣品的循環伏安。Li 3 V 2 （PO 4 ） 3 /C在2.0 V至1.6 V的1.95、1.86、1.74、1.72和1.66 V下表現出五個明顯的還原峰，而在其反向掃描時，在1.72、1.75、1.78、1.90和2.02 V下有五個氧化峰。
?
Rui等人認為每個步驟嵌入0.5 Li + 對應于以下成分變化：Li 3 V 2 （PO 4 ） 3 →Li 3.5 V 2 （PO 4 ） 3 →Li 4 V 2 （PO 4 ） 3 →Li 4.5 V 2 （PO 4 ） 3 →Li 5 V 2 （PO 4 ） 3 。他們指出，在2.0到1.6 V之間，總共有兩個Li + 嵌入到LVP結構中，而低于1.6 V，通過固溶反應進行額外的可逆嵌入-脫出過程，并吸收另外兩個Li + （形成Li 7 V 2 （PO 4 ） 3 ）。 ?
在這里作者首次清楚地觀察到Li 3 V 2 （PO 4 ） 3 在1.6到2.2 V之間的5對氧化和還原峰，這表明形成了一個亞穩態。在首周掃描中接近0 V的寬峰，可歸因于鋰離子插入無定形碳中并分解電解液以形成SEI膜。在隨后的掃描中，這個峰比首周的更弱并導致更低的容量。當用低含量的Ca 2+ 取代Li + 時（ LiCaV 2 （PO 4 ） 3 /C ），Li 3 V 2 （PO 4 ） 3 /C上存在的主要5對氧化還原反應仍保持不變。 ?
此外，在 LiCaV 2 （PO 4 ） 3 /C 的CV中觀察到兩個其他特征：在1.50 V/1.63 V一對寬的還原/氧化峰以及在2.24 V一個不可逆氧化峰。此外，其他兩種Ca 2+ 含量較高的化合物沒有表現出明顯的氧化還原峰，而是呈現盒型形狀。 ?
為了進一步闡明 Li 3?2X Ca x V 2 （PO 4 ） 3 /C 在放電/充電過程中的反應機理，在0.01~3.0 V的電位范圍內以C/8的倍率進行動態現場原位同步輻射。 ?

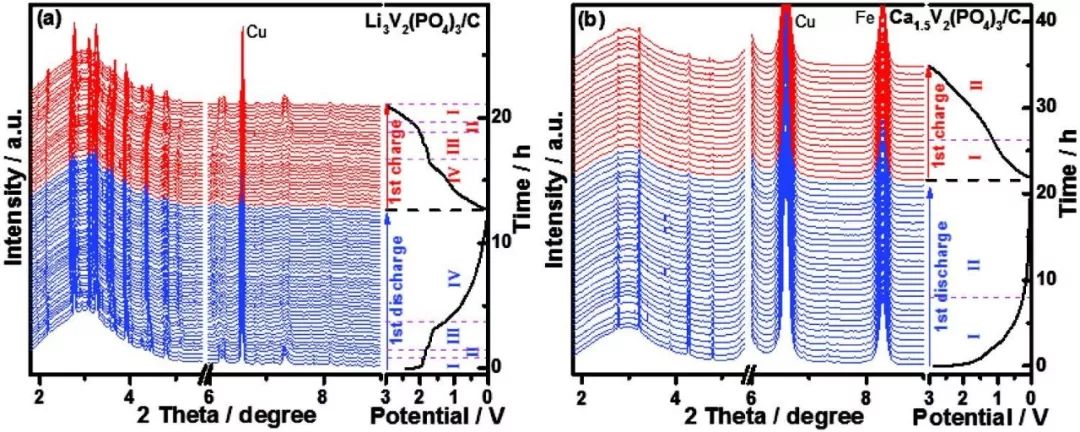

如圖6a所示，LVP的所有衍射峰歸屬于空間群為P21/n的單斜結構。在第一次放電（Li嵌入）開始時，LVP的衍射峰幾乎保持不變，表明Li + 嵌入（區域I）時發生固溶過程。短時間內，在2.74°、3.12°、3.27°和4.32°處出現一些新的衍射峰，而其他衍射峰（在2.76°、3.09°、3.25°、3.66°、6.18°和7.32°處）則減少，這表明存在非常短的兩相反應（區域II）。隨后與新相相關的衍射峰1.98°、2.19°、2.74°、2.78°、3.12°、3.23°、3.27°、3.55°、3.66°、3.92°、4.45°、4.83°和6.24°向較低角度偏移，表明存在明顯的固溶反應（區域III）。 ?
在IV區，衍射峰的所有位置在第一次放電結束前保持不變，但強度略有下降，這可能是由于電極表面形成了SEI。在第一次充電過程中，材料表現出可逆行為。首先，衍射峰的所有位置保持不變（區域IV），然后轉移到更高的角度（區域III），接著是非常短的兩相反應，最后是固溶體（區域II+I）。值得注意的是，這些衍射峰在第一次充電結束時返回到與原始LVP相關的初始位置，這表明在電化學過程中發生了非常好的可逆結構變化。 ?
相比之下，在第一次放電過程（區域I，圖6b）中， Ca 1.5 V 2 （PO 4 ） 3 /C 的所有衍射峰僅在2.77°3.22°、3.87°、4.29°、4.80°、6.92°、7.33°、8.74°和8.93°時輕微地移到較低的2θ值，同時 Ca 1.5 V 2 （PO 4 ） 3 /C 的強度略有下降。在區域II中，與 Ca 1.5 V 2 （PO 4 ） 3 /C 相關的衍射峰位置保持不變，強度不斷降低。隨著Li嵌入的進行，一些高角度的弱峰幾乎消失，說明脫嵌過程是完全可逆的。與 Ca 1.5 V 2 （PO 4 ） 3 /C 相關的衍射峰首先保持不變（區域II），然后緩慢移回其原始位置（區域I），強度略有增加。當電位低于0.45 V時，晶格參數a和c保持不變，直到放電結束。充電后，晶格參數a保持不變，隨后降低至初始值。晶格參數c保持穩定，直到1.85 V，最后略有下降。 Ca 1.5 V 2 （PO 4 ） 3 /C 的結構幾乎不變，這也證實了贗電容機制占主導地位的假設。此外，作為零應變材料， Ca 1.5 V 2 （PO 4 ） 3 /C 對于眾所周知的Li 4 Ti 5 O 12 具有更大的潛力，提供更低的工作電壓和更高的容量，從而實現更高的能量密度。 ?

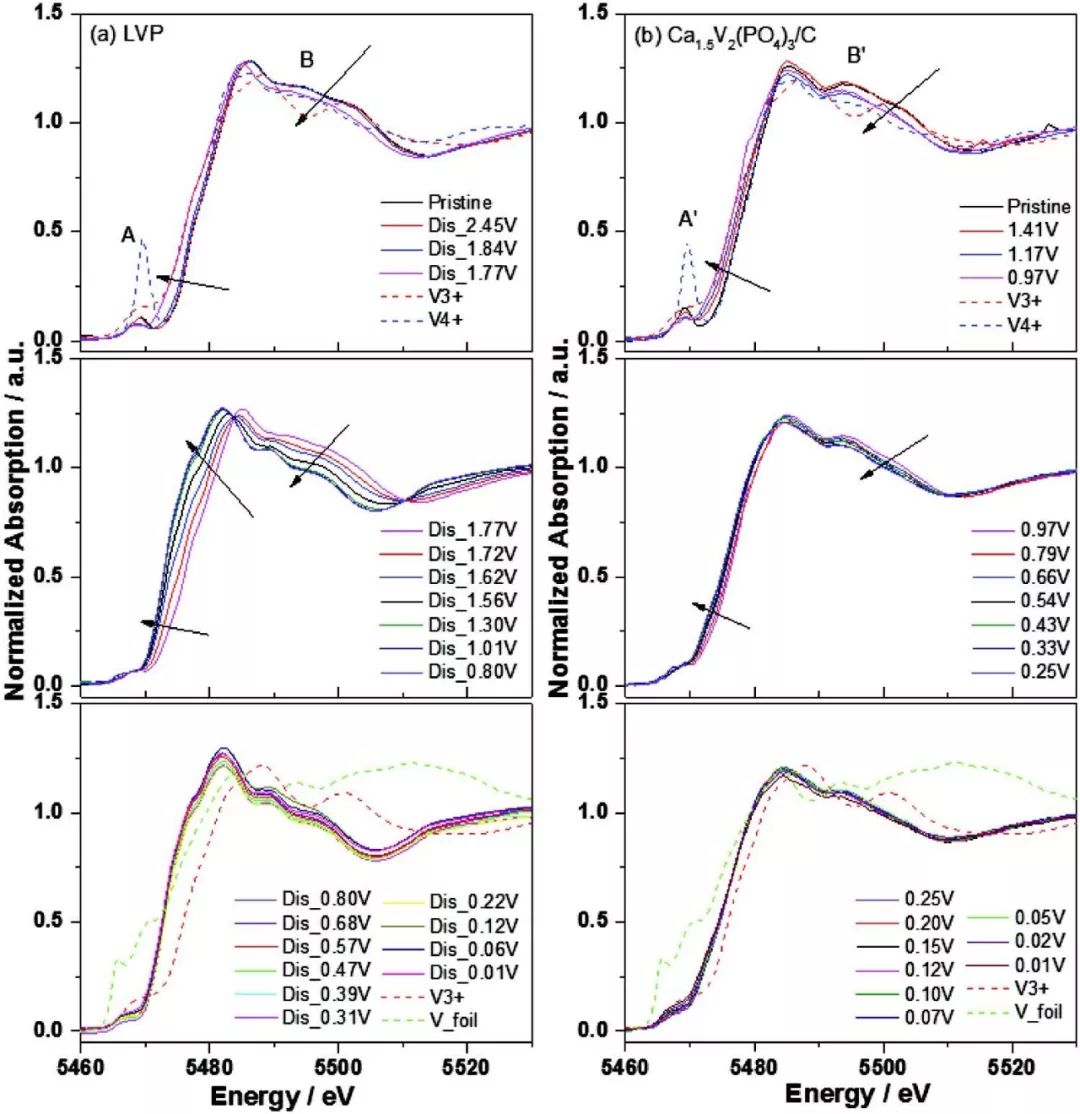

為了研究活性材料的局部電子結構和環境，作者對純LVP/C和完全取代的 Ca 1.5 V 2 （PO 4 ） 3 /C 進行了動態現場原位XAS測試。 圖7顯示了在第一次嵌鋰過程中收集到的歸一化V K邊X射線吸收近邊結構（XANES）光譜。
?
對于LVP分為三個主要區域（圖7a）：（i）從OCV（原始狀態）到1.77 V（對應于1 Li + 嵌入）；（ii）從1.77到0.80 V（對應于其他2 Li + 離子的消耗）；（iii）從0.80到0.01 V（其它4.17 Li + 離子的消耗）。 ?
從OCV到0.80 V，LVP的V K-邊的位置不斷地轉移到較低的能量。邊前（圖7a中的A）也轉變?yōu)檩^低的能量，強度降低，這表明在嵌鋰時V的平均價態降低。原始LVP的V K-邊XANES光譜上的弱峰歸因于1s和結合p-雜化d態之間的躍遷，這與V 2 O 3 的光譜非常相似。 ?
邊震蕩（圖7a中的B）顯示了強度和形狀的明顯變化，這與核心電子的能量吸收有關。在1.77 V（1 個Li + 嵌入）時，V從V 3+ 還原為V 2.5+ ，對應于1 個Li離子的嵌入。根據電化學數據，當電位從1.77降低到0.8 V，邊位置不斷地轉移到較低的能量，峰前轉移到較低的能量，顯示V還原到V 1.5+ 。進一步電位從0.8 V降低到0.01 V（相當于4.41 Li + 的消耗）時，邊位置幾乎保持不變。而到目前為止，與V 2+ 和V + 相關的參考文獻是沒有的，不能證明V在極低電位下的氧化狀態。 ?
同樣，與 Ca 1.5 V 2 （PO 4 ） 3 相關的XAS光譜也分為三組：（i）OCV至0.97 V（對應于1個Li + 嵌入）；（ii）0.97至0.252 V（其他2個Li + 的消耗）；（iii）0.252至0.01 V（4.10個Li + 的消耗）。 ?
在嵌鋰過程中，從OCV到0.97 V， Ca 1.5 V 2 （PO 4 ） 3 的V K-邊的邊位置不斷向低能方向移動，峰前（圖7b中a′）也隨著強度的降低而向低能量方向移動，表明V的平均價態降低。在0.97 V時，V從V 3+ 還原為V 2.5+ （原始 Ca 1.5 V 2 （PO 4 ） 3 ），相當于1個Li + 嵌入。 ?
能量為5494和5501 eV（圖7b中的b′）的邊振蕩也表現出強度隨著從OCV到0.97 V的嵌鋰而降低。與觀察到的LVP不同， Ca 1.5 V 2 （PO 4 ） 3 的邊振蕩顯示強度略有下降，但沒有形成三個可分辨的峰。從0.25到0.01 V，邊位置幾乎保持不變，顯示出與LVP相似的行為。 ?
XAS的結果清楚地表明，在嵌入3個Li + 后，V不能降低到較低的氧化狀態，這表明在低電位下，容量不是由于鋰離子嵌入宿主材料，而是與另一種機制有關，如離子吸附與雙層形成，嵌入無序結構的非晶碳和SEI貢獻。
本文采用碳熱法合成了 Li 3?2X Ca x V 2 （PO 4 ） 3 /C （x=0、0.5、1和1.5）正極材料。 ?
同步衍射表明，LVP/C為單斜結構，空間群為P21/n，當x為0.5和1時， Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C 和 LiCaV 2 （PO 4 ） 3 /C 可分為兩個相的混合物，包括單斜 Li 3 V 2 （PO 4 ） 3 /C ，空間群為P21/n和菱形 Ca 1.5 V 2 （PO 4 ） 3 /C ，空間群為R-3c。 ?
Li 3?2X Ca x V 2 （PO 4 ） 3 /C 的SEM顯示出粒徑約為100–600 nm的團塊。 ?
在LVP/C和 Li 2 Ca 0.5 V 2 （PO 4 ） 3 /C 的循環伏安中首次觀察到五對還原和氧化峰（而不是前文報道的四對），另一方面， LiCaV 2 （PO 4 ） 3 /C 和 Ca 1.5 V 2 （PO 4 ） 3 /C 沒有明顯的氧化和還原峰，它們的CV曲線類似于電容的形狀。事實上，通過動力學分析，這兩種材料顯示出類電容的機制，涉及到電極表面的快速電子轉移。當x=0、0.5、1和1.5時， Li 3?2X Ca x V 2 （PO 4 ） 3 /C 化合物在1 C下的比容量分別為389.7、273.6、392.7和492.9 mA h g ?1 ，這些值遠高于理論值。 ?
動態現場原位同步輻射表明，在嵌鋰和脫鋰過程中，LVP/C經歷了兩種固溶反應和一種短的兩相反應，而 Ca 1.5 V 2 （PO 4 ） 3 /C 只經歷了類電容反應。 ?
動態現場原位XAS證實，對于LVP/C和 Ca 1.5 V 2 （PO 4 ） 3 /C ，在前3個Li + 嵌入期間，V被還原。在不同的成分中，一 直到40 C時，Ca 1.5 V 2 （PO 4 ） 3 /C 釋放出容量都是最高的。在200 C（電池材料的極倍率）時，電池極化明顯增加，但電極仍然能夠釋放出高于50 mA h g ?1 的比容量。 ?
從電化學性能的角度來看，Ca取代材料是實現高功率、高能量器件的理想材料。然而，仍不清楚容量增加的深層次原因是什么。這種可逆的SEI形成可能起到一定的作用，并將在今采用XPS進行研究。此外，粘結劑也可以對容量的增加起到重要作用。
Electrochemical and Structural Investigation of Calcium Substituted Monoclinic Li3V2(PO4)3 Anode Materials for Li-Ion Batteries.（ Advanced Energy Materials 2019, DOI: 10.1002/aenm.201901864）
原文鏈接：https://onlinelibrary.wiley.com/doi/full/10.1002/aenm.201901864
