国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

南工大吳宇平&付麗君教授AEM: 鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料
成果簡介
南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料
在鉀離子電池負(fù)極材料中,碳材料因其成本低、環(huán)保性好等優(yōu)點(diǎn)具有廣闊的應(yīng)用前景。然而,相對(duì)較低的容量和緩慢的動(dòng)力學(xué)阻礙了其實(shí)際應(yīng)用。

?

最近,南京工業(yè)大學(xué)吳宇平教授和付麗君教授在Advanced Energy Materials發(fā)表題為A Large Scalable and Low-Cost Sulfur/Nitrogen Dual-Doped Hard Carbon as the Negative Electrode Material for High-Performance Potassium-Ion Batteries的論文。

?

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

論文中以低成本的硫和聚丙烯腈為前驅(qū)體,通過簡單的熱分解工藝制備了一種可擴(kuò)展硫氮雙摻雜硬碳材料(SNHC)。雙摻雜硬碳具有多層結(jié)構(gòu)、缺陷多、官能團(tuán)多的特點(diǎn)。

?

該材料具有高可逆儲(chǔ)鉀容量和優(yōu)良的倍率性能。特別是,在0.1 A g?1和3 A g?1的電流密度下循環(huán)500周以及1200周,容量仍有213.7和144.9 mA h g?1,優(yōu)于其他報(bào)道的用于儲(chǔ)鉀的碳材料。

?

結(jié)構(gòu)和動(dòng)力學(xué)研究表明,雙摻雜增強(qiáng)了鉀的擴(kuò)散和儲(chǔ)存,這得益于多層結(jié)構(gòu)的形成,缺陷的引入以及更多的石墨和吡啶N位點(diǎn)的產(chǎn)生。該研究表明采用一種簡便、可擴(kuò)展的熱解策略,可以有效地實(shí)現(xiàn)碳材料的分級(jí)結(jié)構(gòu)設(shè)計(jì)和雜原子摻雜,從而獲得良好的儲(chǔ)鉀性能。

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料
圖文速覽
南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料
南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

?

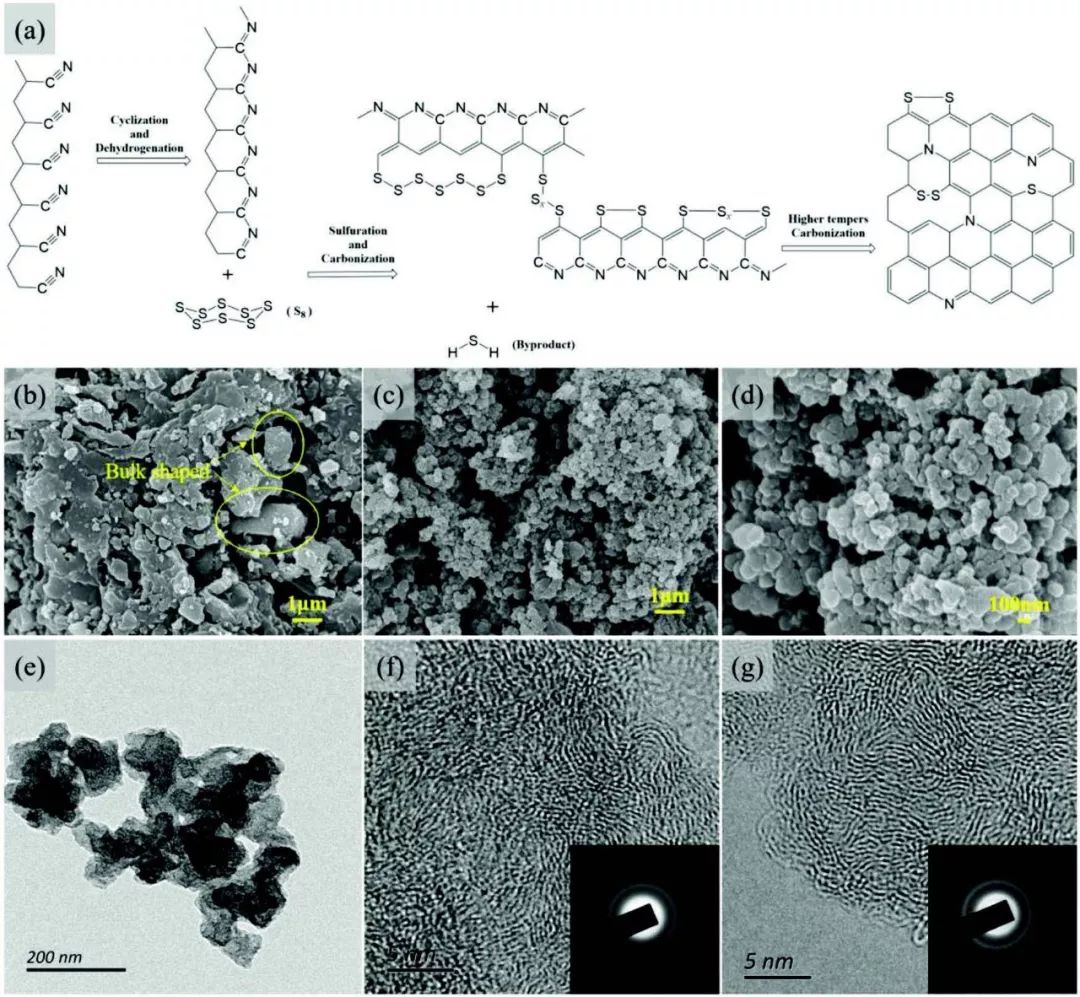

SNHC制備工藝如圖1a所示,在Ar氣氛下,經(jīng)280℃預(yù)熱,通過脫氫和環(huán)化使聚丙烯腈(PAN)輕微碳化,進(jìn)一步與S8分子反應(yīng),生成由π共軛環(huán)和C-S組成的熱分解PAN-S納米復(fù)合物。隨后在1000°C下進(jìn)行處理獲得SNHC。用相同的步驟制備高溫碳化PAN(稱為CPAN),但不在前驅(qū)體中混合硫。

?

圖1b中CPAN的SEM圖顯示,CPAN的形態(tài)不均勻,顆粒呈現(xiàn)微米尺寸,這是合成過程中317°C下PAN熔融過程中形成的(圖1b)。SNHC的粒徑為100 nm,與CPAN相比,粒徑分布更加均勻(圖1c-e)。

?

材料的形態(tài)會(huì)影響電極-電解質(zhì)界面,從而影響電池的電化學(xué)性能,尤其是在高倍率下。對(duì)于CPAN和SNHC,可以從高分辨透射電子顯微鏡(HRTEM)中清楚地觀察到非晶態(tài)結(jié)構(gòu)(圖1f,g)。對(duì)于SNHC,晶格條紋變得更混亂,這表明SNHC的石墨化程度較低,這歸因于硫摻雜導(dǎo)致的更多結(jié)構(gòu)缺陷。

?

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

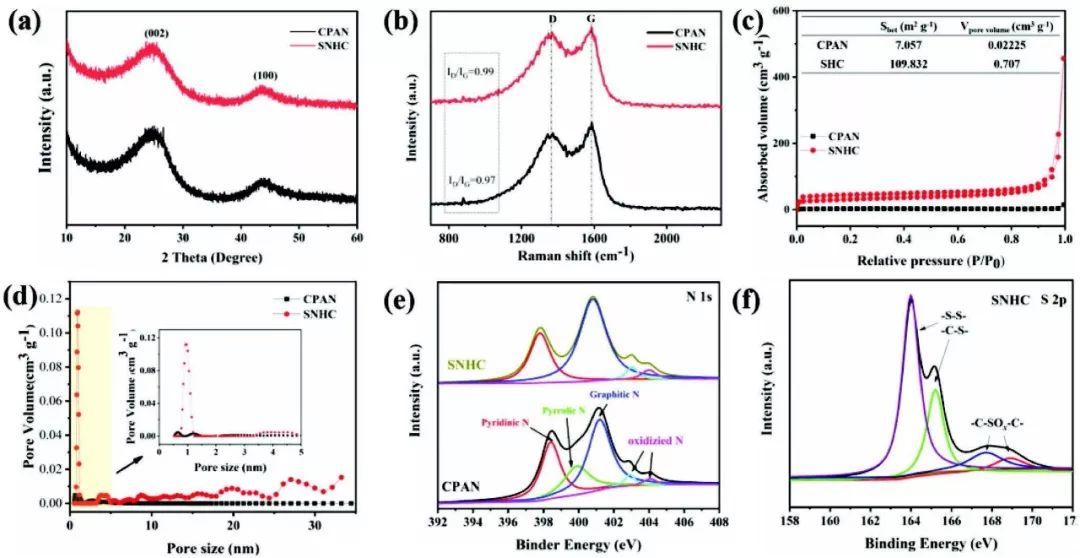

進(jìn)一步,作者對(duì)其結(jié)構(gòu)進(jìn)行了分析。XRD圖顯示,對(duì)于CPAN和SNHC,在25°(002)和43°(100)的兩個(gè)寬峰表明制備的材料是無序的硬碳(圖2a)。更具體地說,SNHC(002)的峰比CPAN(002)的峰更寬,表明S摻雜后SNHC結(jié)晶度較低。

?

作者還使用拉曼光譜(圖2b)評(píng)估了兩個(gè)樣品的石墨化程度以及D(1333 cm-1)和G(1559 cm-1)峰的相對(duì)強(qiáng)度。D峰對(duì)應(yīng)無序碳,而G峰反映了SP2碳的對(duì)稱性和結(jié)晶性。SNHC顯示了較高的強(qiáng)度比(ID/IG),這表明通過簡單的固態(tài)反應(yīng)制備的SNHC的石墨化程度降低和更多缺陷的產(chǎn)生。

?

同時(shí)作者采用N2吸附法對(duì)CPAN和SNHC的比表面積和多孔結(jié)構(gòu)進(jìn)行了分析,如圖2c和d所示。CPAN和SNHC的吸-脫附曲線符合IV型等溫線和H3型磁滯回線,顯示出介孔/微孔結(jié)構(gòu)。對(duì)于CPAN和SNHC,比表面積分別為7.06和109.83 m2 g-1,孔體積分別為0.0223和0.707 cm3 g-1。此外,在硫與PAN反應(yīng)的副產(chǎn)物H2S的釋放過程中,SNHC呈現(xiàn)出一種多層結(jié)構(gòu),它是碳化、氫化和硫化過程產(chǎn)生的。

?

CPAN和SNHC的X射線光電子能譜(XPS)如圖2e、f所示。CPAN的N1s譜由吡啶、吡咯、石墨和氧化N組成。對(duì)于SNHC,沒有觀察到吡咯N,而吡啶和石墨N的強(qiáng)度增加。據(jù)報(bào)道,吡啶-N和石墨-N促進(jìn)電荷轉(zhuǎn)移和鉀的儲(chǔ)存性能。S 2p譜中在163.9和165.2 eV處觀察到兩個(gè)峰,分別歸屬于S 2p 3/2和S 2p 1/2的C-S和S-S共價(jià)鍵的峰。

?

這些結(jié)果表明硫已成功地進(jìn)入到SNHC的結(jié)構(gòu)中。SNHC中N和S的含量分別為4.16和1.81 wt%。CPAN的N含量為3.29 wt%。

?

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

更進(jìn)一步,作者采用半電池,在1 M KPF6/ EC-DEC(EC:DEC=1:1V/V)電解液中對(duì)SNHC和CPAN的儲(chǔ)鉀行為進(jìn)行了分析。

?

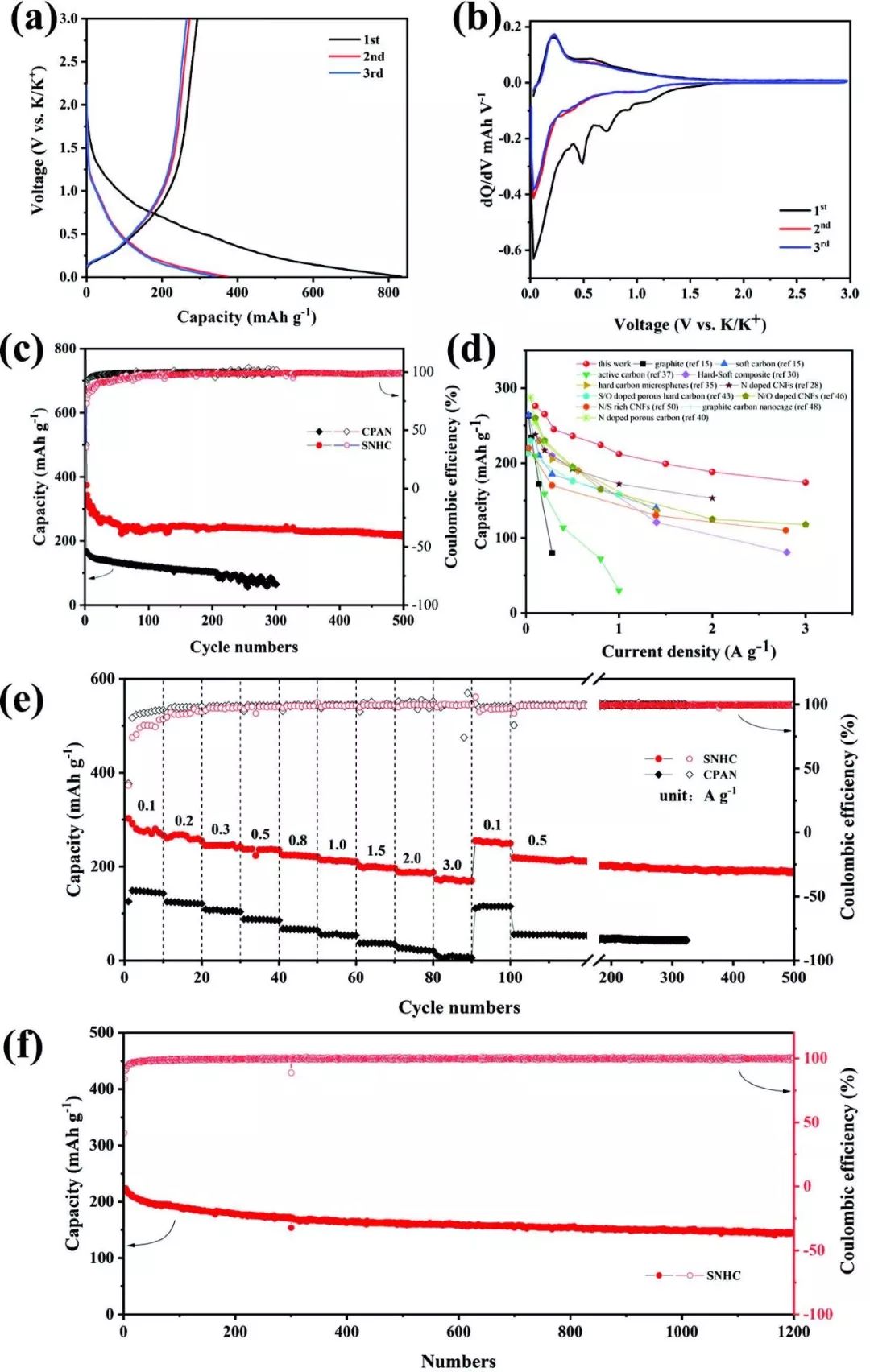

圖3a為SNHC和CPAN的前三周的恒流充放電曲線。在0.01–3.0 V電壓范圍內(nèi)0.1 A g?1的電流密度下,SNHC和CPAN的首周充放電容量分別為293.8/833.5 mA h g?1和119.5/307.6 mA h g?1。SNHC和CPAN的初始放/充電曲線呈現(xiàn)傾斜特征,在1.0 V以下出現(xiàn)一些不明顯的平臺(tái)。在初始循環(huán)后,這些曲線重疊良好,表明SNHC電極具有良好的可逆性。對(duì)于CPAN電極,大部分容量貢獻(xiàn)低于0.5 V,而對(duì)于SNHC,則低于1.0 V。這種差異可歸因于SNHC的分層結(jié)構(gòu)和硫摻雜,分層結(jié)構(gòu)導(dǎo)致更多的表面電容行為。

?

此外,硫附近的陽離子吸附發(fā)生在相對(duì)較高的電壓下。初始不可逆容量可歸因于與電解液的不可逆反應(yīng)、固體電解質(zhì)界面(SEI)膜的形成和鉀在碳材料中的不可逆俘獲。這些結(jié)果與從dQ/dV圖中得到結(jié)果相一致(圖3b)。

?

圖3c顯示了SNHC和CPAN在0.1 A g?1下的循環(huán)穩(wěn)定性。對(duì)于SNHC,容量在初始循環(huán)時(shí)出現(xiàn)衰減后穩(wěn)定在250 mA h g?1。初始容量的衰減可能是由于缺陷對(duì)鉀的不可逆俘獲引起的,這也導(dǎo)致循環(huán)早期庫侖效率相對(duì)較低。SNHC在循環(huán)早期的庫侖效率很低,這在儲(chǔ)鉀用多孔硬碳中很常見,這可能是由于SNHC中存在不可逆的鉀捕獲和SEI的形成。預(yù)鉀化處理或電解質(zhì)改性可提高庫侖效率。經(jīng)過300周循環(huán)后,SNHC仍然可以保持234.5 mA h g-1的高容量。在500周循環(huán)后,SNHC電極的容量為213.7 mA h g-1,容量保持率為72.8%。對(duì)于CPAN,雖然容量衰減不如SNHC明顯,但300周循環(huán)后容量僅有66.4 mA h g?1且電池不能再循環(huán)。

?

此外,如圖3d、e所示,SNHC電極具有優(yōu)異的倍率性能,優(yōu)于其他報(bào)道的碳基材料,也比很多鉀電負(fù)極材料優(yōu)異例如MXene, K2Ti8O17, Co3O4–Fe2O3, MoS2,和Sn4P3/C復(fù)合物。SNHC在0.1、0.2、0.3、0.5、0.8、1和1.5 A g-1下的容量分別為276、265、245、236、224、212和199 mA h g-1。即使當(dāng)電流密度增加到2和3 A g-1時(shí),仍可以釋放出188和174 mA h g-1的高容量,相當(dāng)于0.1 A g-1時(shí)容量的68%和63%。當(dāng)電流密度回到0.1 A g?1時(shí),容量為255 mA h g?1,表明在不同的電流密度下,SNHC具有良好的穩(wěn)定性。

?

進(jìn)一步作者研究了大電流密度3 A g-1下SNHC的長循環(huán)性能(圖3f)。最初三周時(shí)的可逆容量分別為218.5、220.6和222.8 mA h g-1。1200周后仍能保持144.9 mA h g?1的可逆容量,庫侖效率接近100%,容量衰減率為0.0281%,這個(gè)結(jié)果表明了SNHC電極結(jié)構(gòu)的穩(wěn)定性和耐久性。

?

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

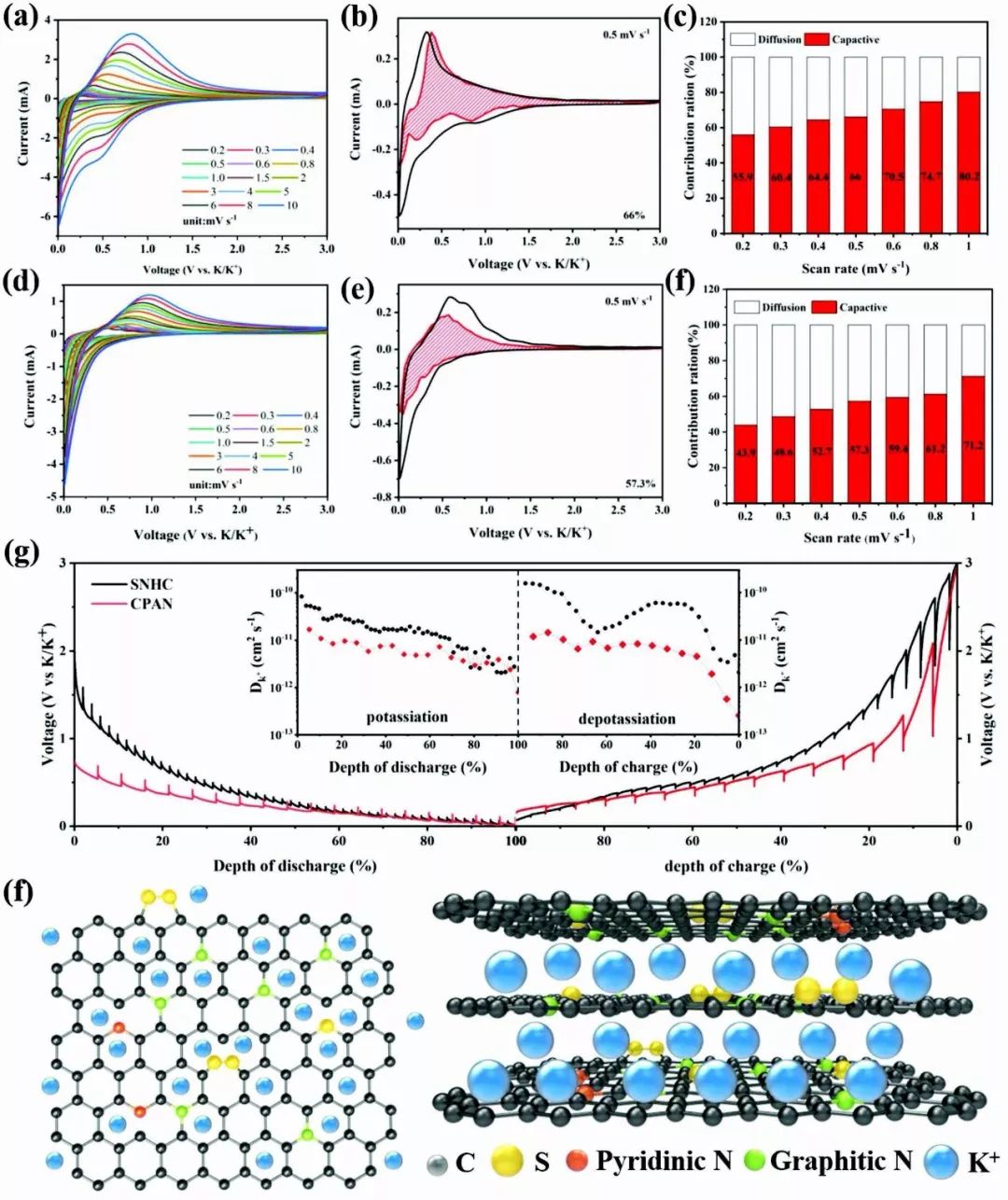

為了分析兩個(gè)電極的動(dòng)力學(xué),作者進(jìn)行了循環(huán)伏安法(CV)分析,掃描速率從0.2 mV到10 mV s?1(圖4a,d)。與低掃速相比,在高掃速下SNHC的嵌鉀和脫鉀峰保持其原始形狀并變得更寬。相比之下,隨著掃描速率的增加,CPAN的氧化峰變陡向更高的電壓移動(dòng),表明SNHC的極化程度比CPAN低。

?

同時(shí)作者分析了SNHC和CPAN的表面電容貢獻(xiàn)。通過繪制電流與掃速的對(duì)數(shù)關(guān)系曲線,可以計(jì)算出b的值。對(duì)于SNHC,b值為0.815,這預(yù)示著由表面過程控制的快速動(dòng)力學(xué)。而CPAN的b值是0.52,表明擴(kuò)散控制過程占主導(dǎo)地位。

?

進(jìn)一步,作者計(jì)算了表面控制的過程對(duì)容量貢獻(xiàn)的比例,如圖4b-c和4e-f所示。對(duì)于SNHC,電容貢獻(xiàn)率為66%,大于CPAN(57.3%)。

?

隨著掃描速率的增加(圖4c,f),SNHC和CPAN的電容貢獻(xiàn)率均增大,在每個(gè)掃描速率下,SNHC的電容貢獻(xiàn)均高于CPAN。與CPAN相比,SNHC的極化越小,電容貢獻(xiàn)越大,其在循環(huán)過程中的動(dòng)力學(xué)性能越好。

?

為了進(jìn)一步了解這兩種材料的儲(chǔ)鉀動(dòng)力學(xué),作者采用恒電流間歇滴定法(GITT)分析了鉀在SNHC和CPAN電極中的擴(kuò)散系數(shù)(Dk)。圖4g顯示了在GITT測量過程中兩個(gè)電極的電位響應(yīng)以及Dk值對(duì)放電/充電深度的依賴性。結(jié)果表明,在嵌鉀和脫鉀過程中,SNHC的鉀擴(kuò)散系數(shù)高于CPAN,說明SNHC的鉀擴(kuò)散比CPAN快。四探針測量出CPAN和SNHC的電導(dǎo)率分別為162.5和58.8 S m?1。SNHC的低導(dǎo)電率可能是由于SNHC的石墨化程度降低所致。這個(gè)結(jié)果表明,硫共摻雜后的良好離子擴(kuò)散特性有助于提高SNHC的動(dòng)力學(xué)速度。

?

上述CV和GITT分析表明,SNHC具有良好的儲(chǔ)鉀性能和反應(yīng)動(dòng)力學(xué),這得益于硫氮雙摻雜,具體如下:

(1)SNHC表現(xiàn)出儲(chǔ)鉀容量的增加,這是由于表面電容存儲(chǔ)和自身鉀存儲(chǔ)(圖4f)。經(jīng)過S/N雙摻雜后,SNHC的結(jié)構(gòu)趨于分層,表面積相對(duì)較大。此外,S/N雙摻雜對(duì)鉀離子的吸附產(chǎn)生更多的缺陷和活性位點(diǎn),如C-S鍵、更多的吡啶和石墨N。SNHC的這些特性使其具有更大的電容存儲(chǔ)。在自身鉀儲(chǔ)存方面,根據(jù)GITT的分析,SNHC中鉀的擴(kuò)散系數(shù)比CPAN中的擴(kuò)散系數(shù)高,這可能歸因于硫摻雜附近位置對(duì)鉀離子的良好調(diào)節(jié)。此外,隨著納米碳粒徑的減小,有利于更多地利用硬碳,實(shí)現(xiàn)納米碳中鉀離子的大量儲(chǔ)存。

?

(2)SNHC具有良好的反應(yīng)動(dòng)力學(xué)。CV和GITT分析表明,SNHC的表面電容存儲(chǔ)貢獻(xiàn)和鉀擴(kuò)散系數(shù)較大。氧化還原反應(yīng)動(dòng)力學(xué)良好,具有良好的倍率性能。

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料
全文總結(jié)
南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

綜上所述,作者以低成本硫和聚丙烯腈為前驅(qū)體,采用簡單的熱分解工藝制備了SNHC,制備過程簡單,易于放大。經(jīng)過S/N雙摻雜后,SNHC呈現(xiàn)出具有豐富缺陷和活性位點(diǎn)的分層結(jié)構(gòu),有利于鉀離子的擴(kuò)散,使SNHC電極具有良好的儲(chǔ)鉀性能,包括高容量、優(yōu)異的倍率性能,特別是優(yōu)異的低倍率和高倍率下的可循環(huán)性。

?

SNHC在電流密度為0.1 A g?1循環(huán)500周后具有213.7 mA h g?1的高可逆比容量,并且在3 A g?1下循環(huán)1200周表現(xiàn)出出色的長循環(huán)穩(wěn)定性,可逆比容量為144.9 mA h g?1,這優(yōu)于其他碳負(fù)極材料。

?

動(dòng)力學(xué)研究表明,與CPAN相比,電容電荷和法拉第電荷存儲(chǔ)都對(duì)SNHC和CPAN的容量有貢獻(xiàn),且SNHC具有更高的電容電荷貢獻(xiàn)和更大的鉀擴(kuò)散系數(shù)。研究表明,熱解過程中的分層結(jié)構(gòu)設(shè)計(jì)和雜原子摻雜是一種有效的、可擴(kuò)展的策略,可以提高PIBs和下一代電能存儲(chǔ)系統(tǒng)碳基負(fù)電極材料的電化學(xué)性能。

南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料
文獻(xiàn)信息
南工大吳宇平&付麗君教授AEM:  鉀電負(fù)極用低成本S/N雙摻雜硬碳材料

A Large Scalable and Low-Cost Sulfur/Nitrogen Dual- Doped Hard Carbon as the Negative Electrode Material for High-Performance Potassium-Ion Batteries.(Advanced Energy Materials 2019, DOI: 10.1002/aenm.201901379)

原創(chuàng)文章,作者:菜菜歐尼醬,如若轉(zhuǎn)載,請(qǐng)注明來源華算科技,注明出處:http://www.xiubac.cn/index.php/2023/11/13/7e8bb2e434/

(0)

相關(guān)推薦

宜宾市| 前郭尔| 西充县| 葵青区| 东方市| 岢岚县| 甘孜| 东丰县| 盐山县| 蚌埠市| 吐鲁番市| 和田市| 奉新县| 溆浦县| 张家川| 鄢陵县| 泉州市| 湖南省| 宜州市| 四平市| 邢台县| 博乐市| 墨江| 麻栗坡县| 奎屯市| 石首市| 青田县| 京山县| 成安县| 宁南县| 万山特区| 建瓯市| 甘德县| 晋中市| 霞浦县| 林芝县| 扎鲁特旗| 贵州省| 桐乡市| 浏阳市| 达孜县|
