石墨烯在繪圖當中使用率非常高，網上找素材顏色大小角度不合心意怎么辦？動動小手操作起來吧!

僅需幾步，繪制石墨烯

先制作六邊形單體

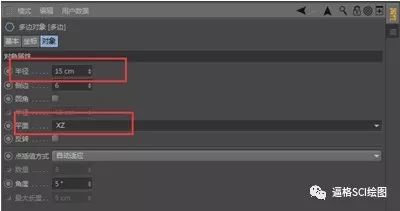

打開C4D新建一個6邊形樣條，半徑15cm、XZ平面

?

?

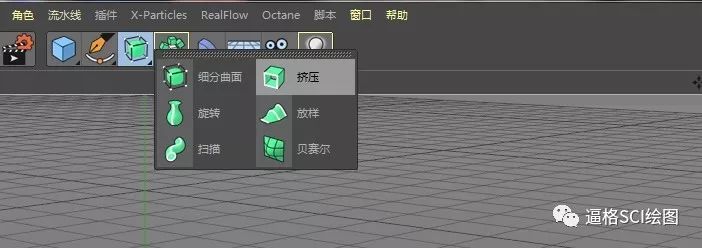

把樣條放到擠壓的下一級，擠壓并設值參數

?

?

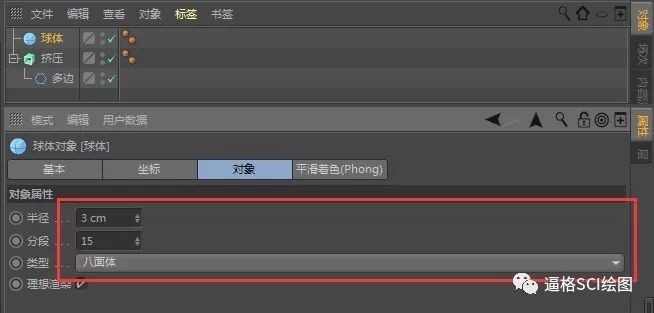

創建圓球設置半徑3cm、類型八面體、分段15，添加克隆運動圖形設置參數

?

?

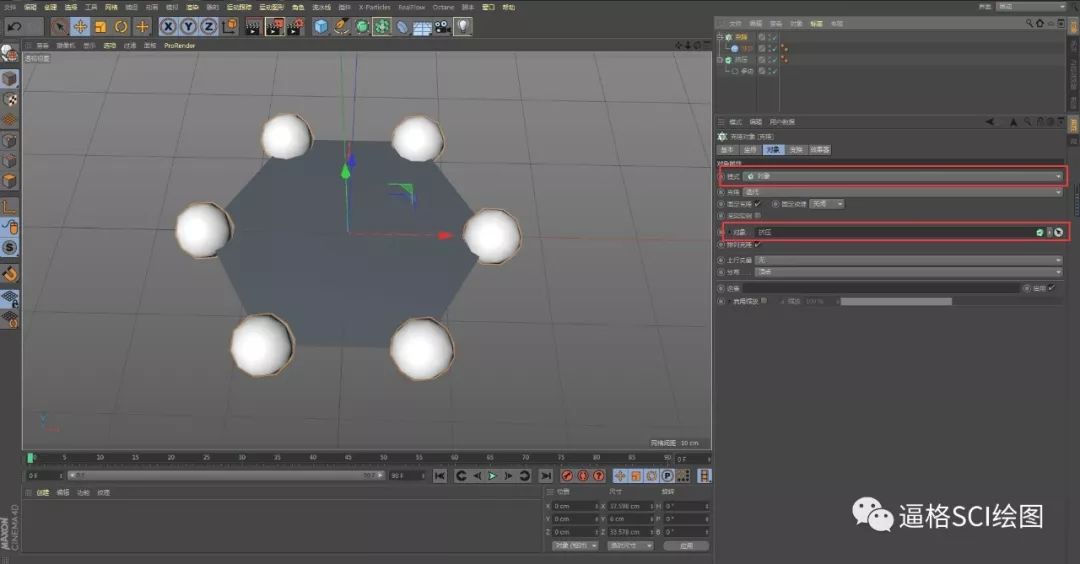

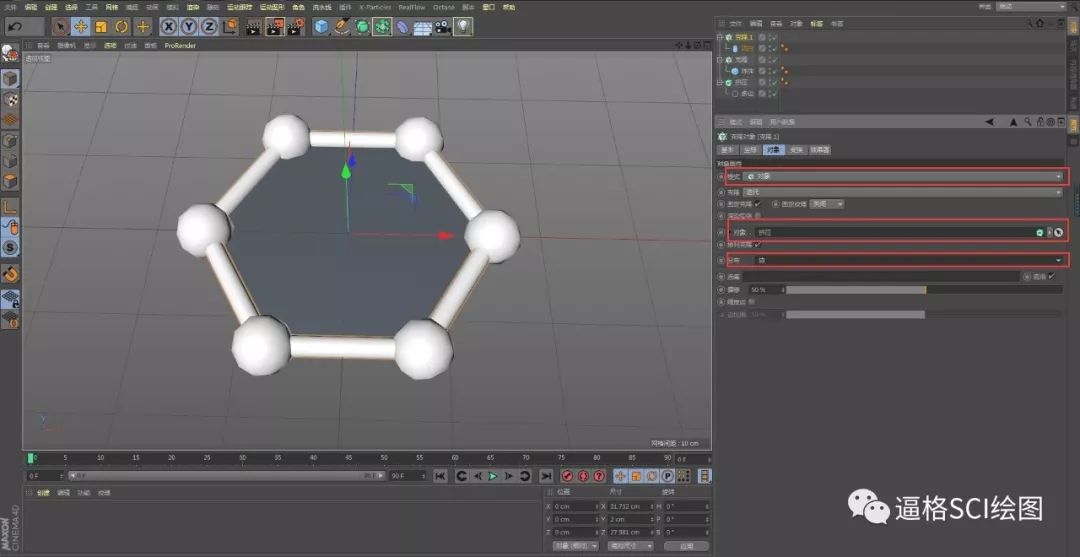

克隆模式：對象，對象為擠出，頂點分布。能看到如圖效果

?

?

同樣方法克隆圓柱，克隆對象同樣為擠壓，邊分布。圓柱參數為：半徑1，高度15，旋轉分段15

?

然后刪掉之前的擠壓，這樣就能得到碳環單體模型

?

重復排列

?

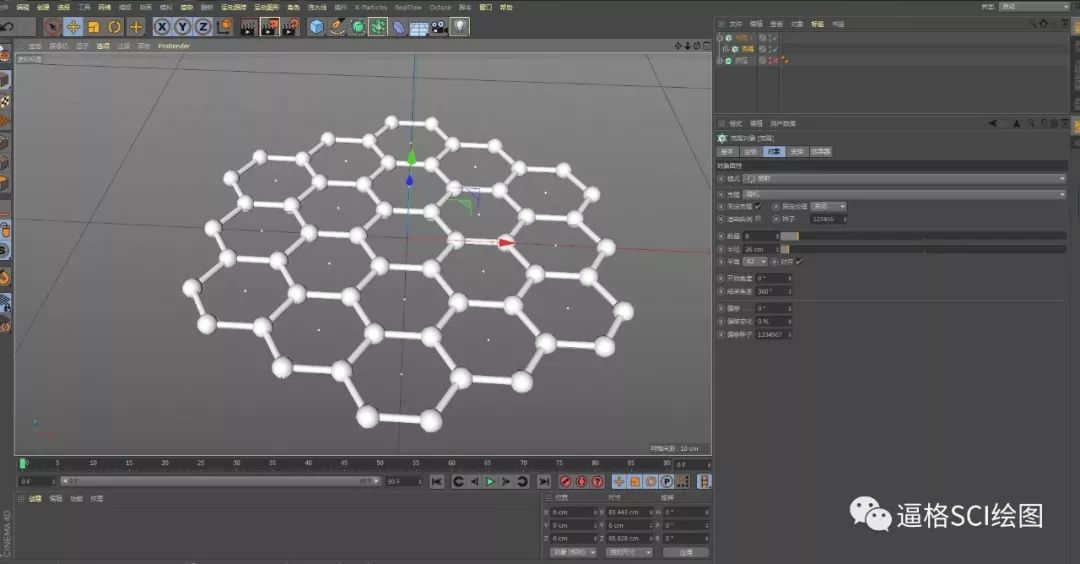

同樣用克隆，在添加克隆前創建空物體把剛才兩個克隆放到其下，C鍵轉化為可編輯對象。再設置克隆參數：放射排列、數量6、XZ平面，會得到如圖所示。

?

?

如果感覺數量太少，可以重復操作上一步驟N次

?

介紹一種更加簡便的方法

?

建立樣條碳網平面

?

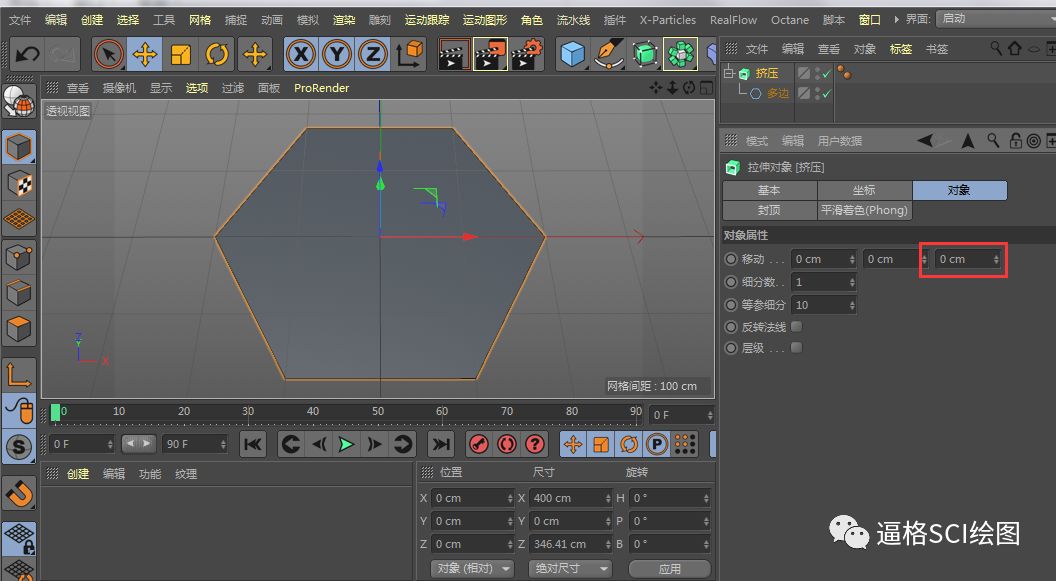

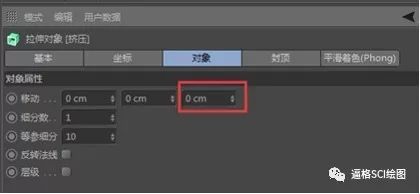

先創建6邊樣條，XZ面，寬度200。擠壓成平面，注意參數設置，如圖

?

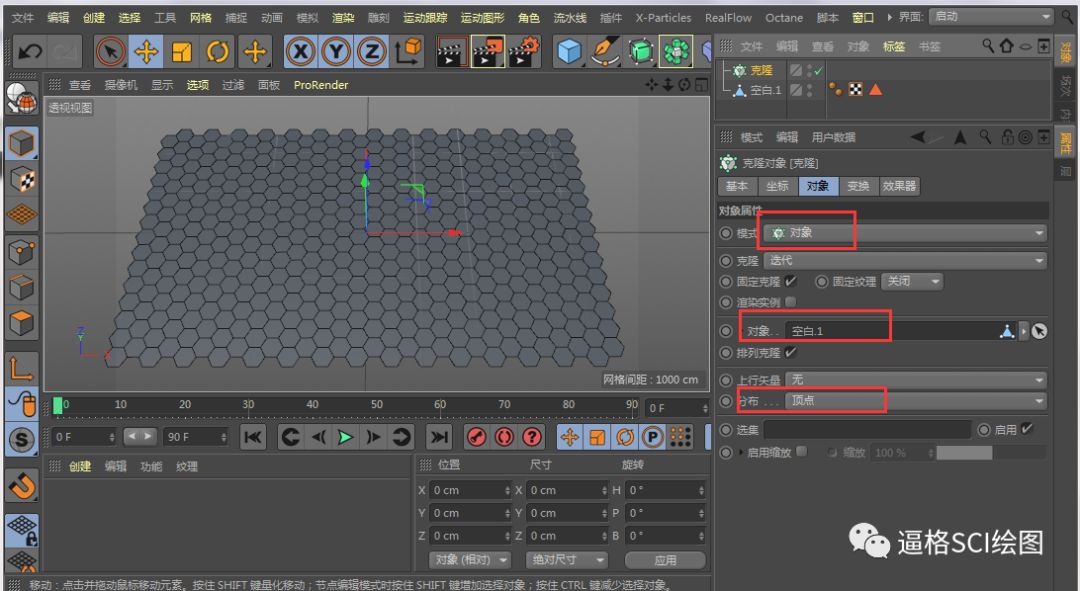

添加克隆，蜂窩排列，XZ面，將擠出拖到克隆下一級，調節克隆數量30。會得到如圖平面

?

?

（樣條的半徑是200的情況下，樣條默認對其。若半徑為其他尺寸，需要調節克隆寬與高的尺寸）

?

新建一個空物體，全選右鍵→鏈接物體加刪除

?

?

克隆小球與連桿到平面

?

創建克隆，對象為剛才的平面，頂點分布。創建小球，直徑40，24面體，分段18，拖到克隆下一級。

?

?

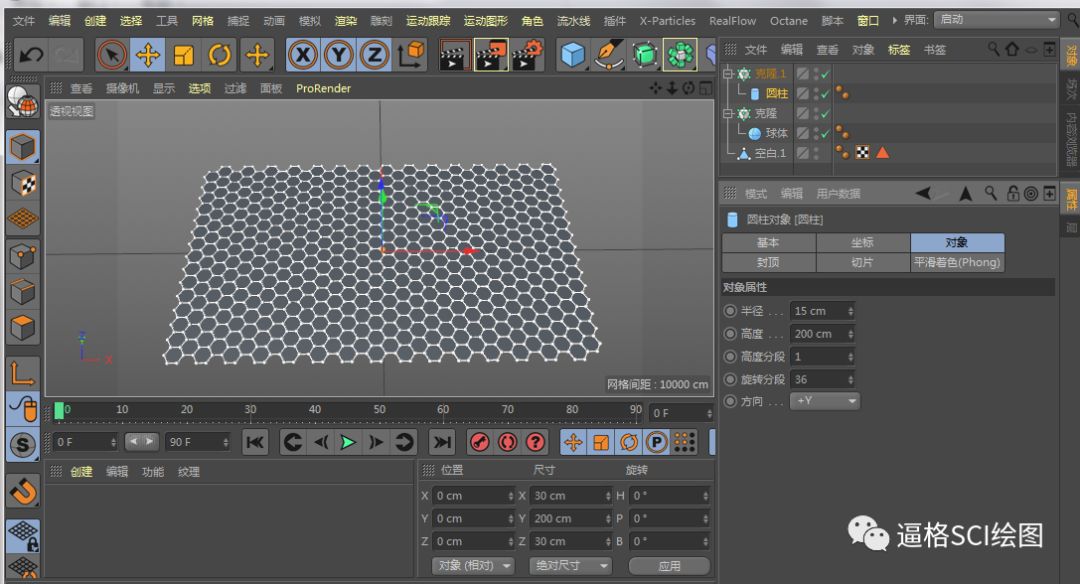

同理創建克隆，對象為剛才的平面，邊分布。創建圓柱，直徑10，拖到克隆下一級。

?

?

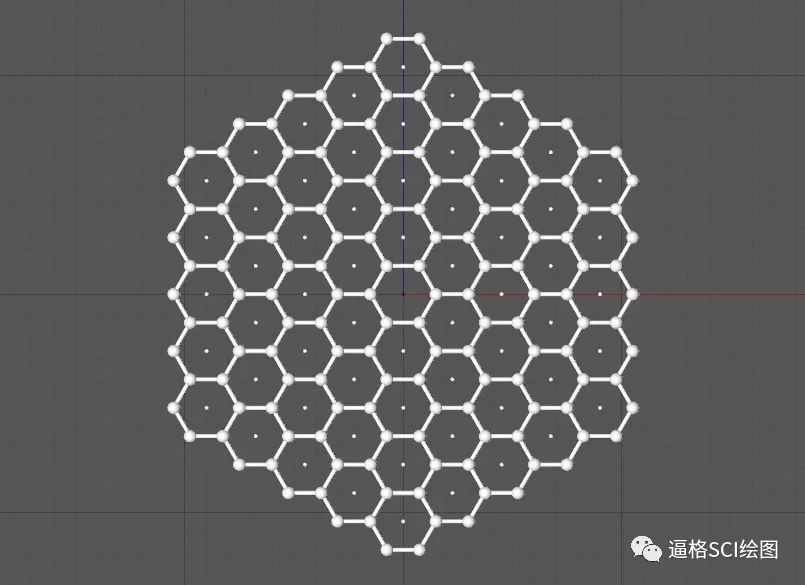

隱藏平面就可得到石墨烯平面了

?

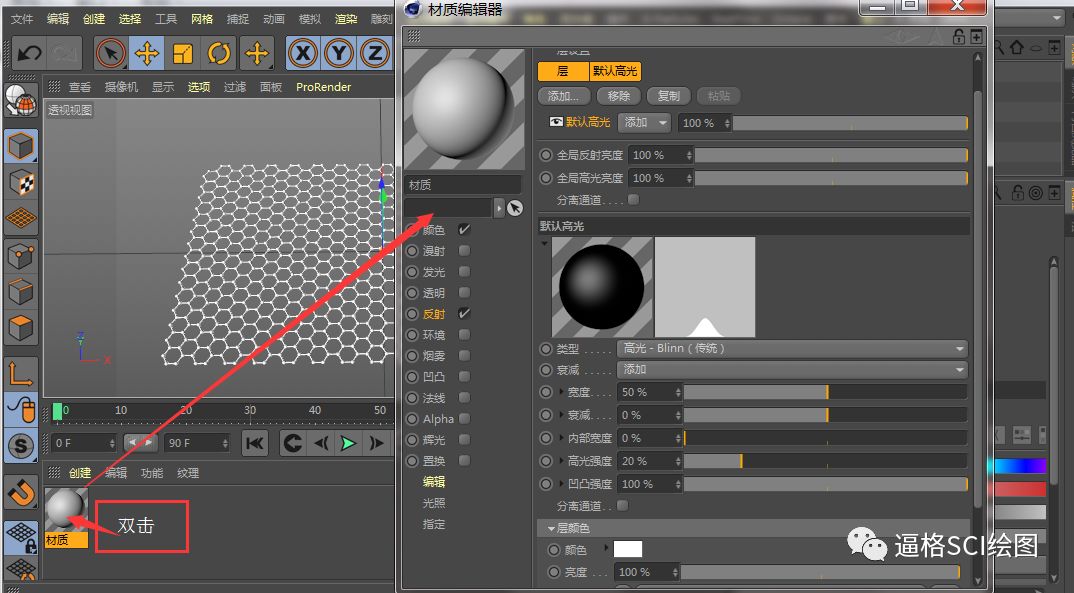

在此處雙擊添加材質球，并雙擊彈出材質編輯器

?

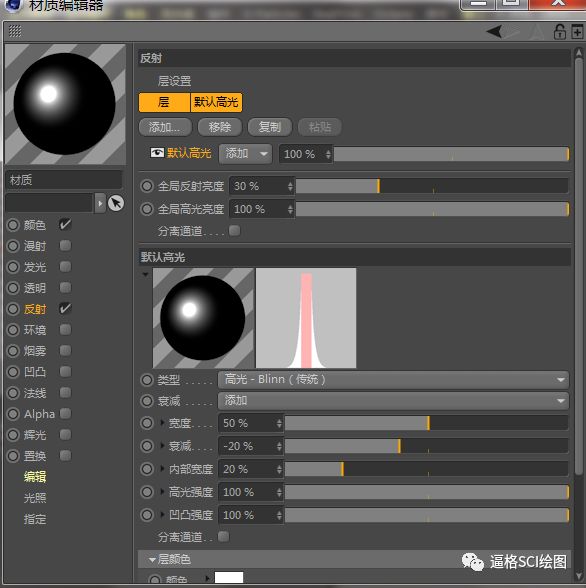

顏色為黑色，反射如圖設置

?

添加傳統反射并設置混合比例30

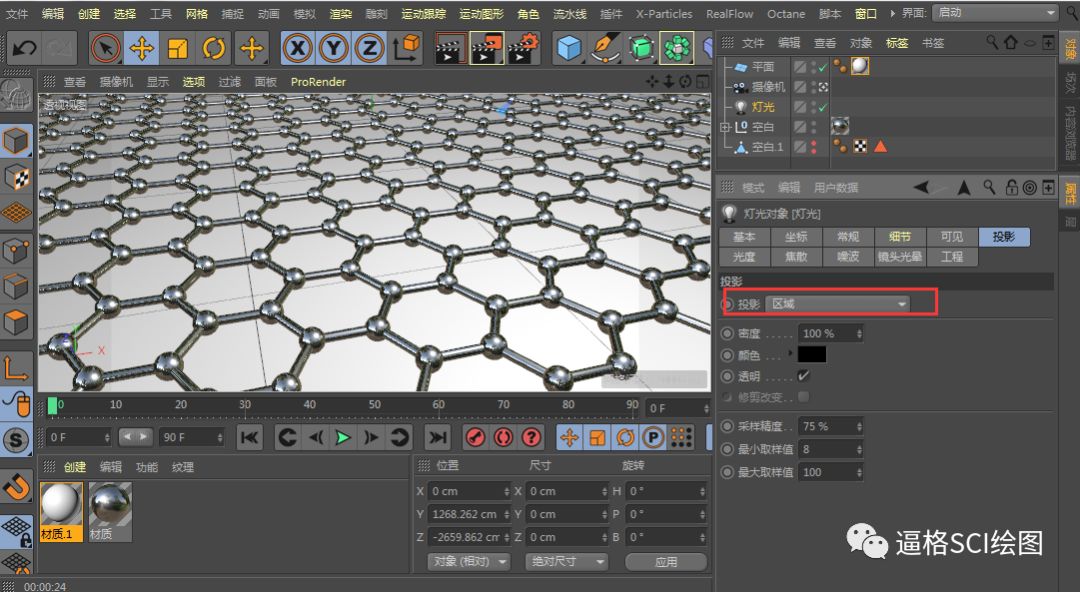

將材質添加到模型上后，添加地面添加白色材質，添加光源然后設置投影為區域投影。找合適的位置創建攝像機，渲染出圖

?
