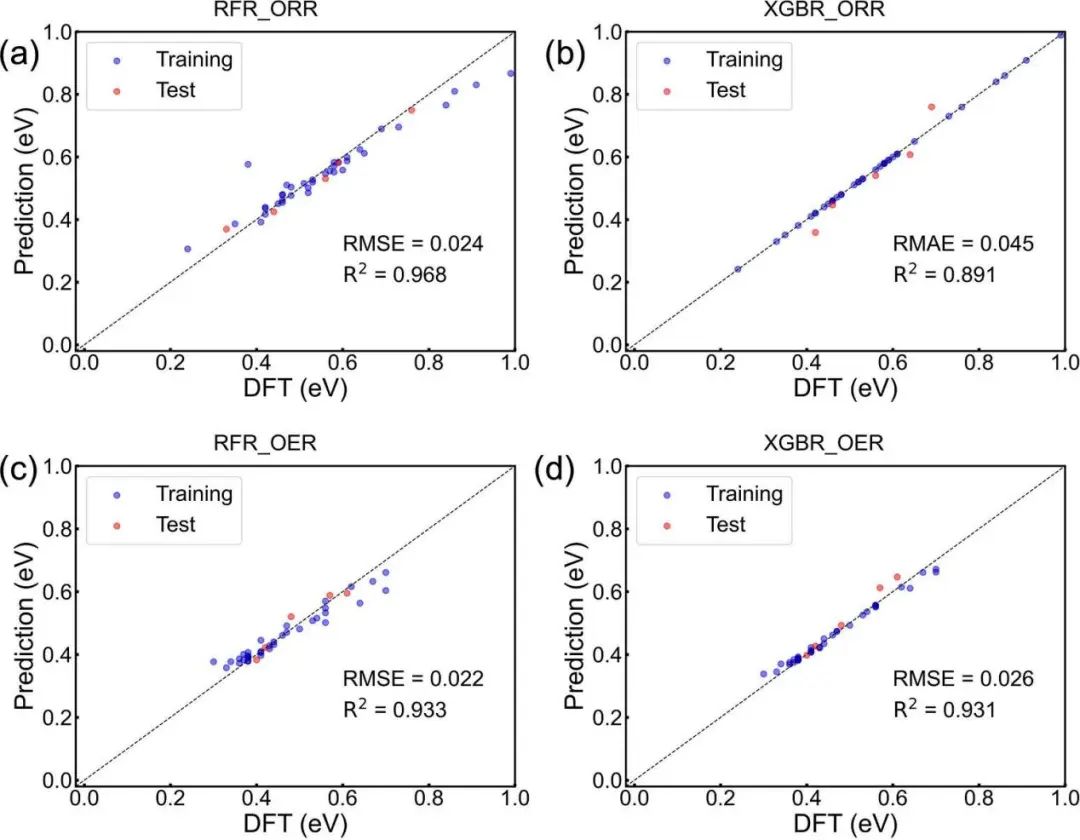

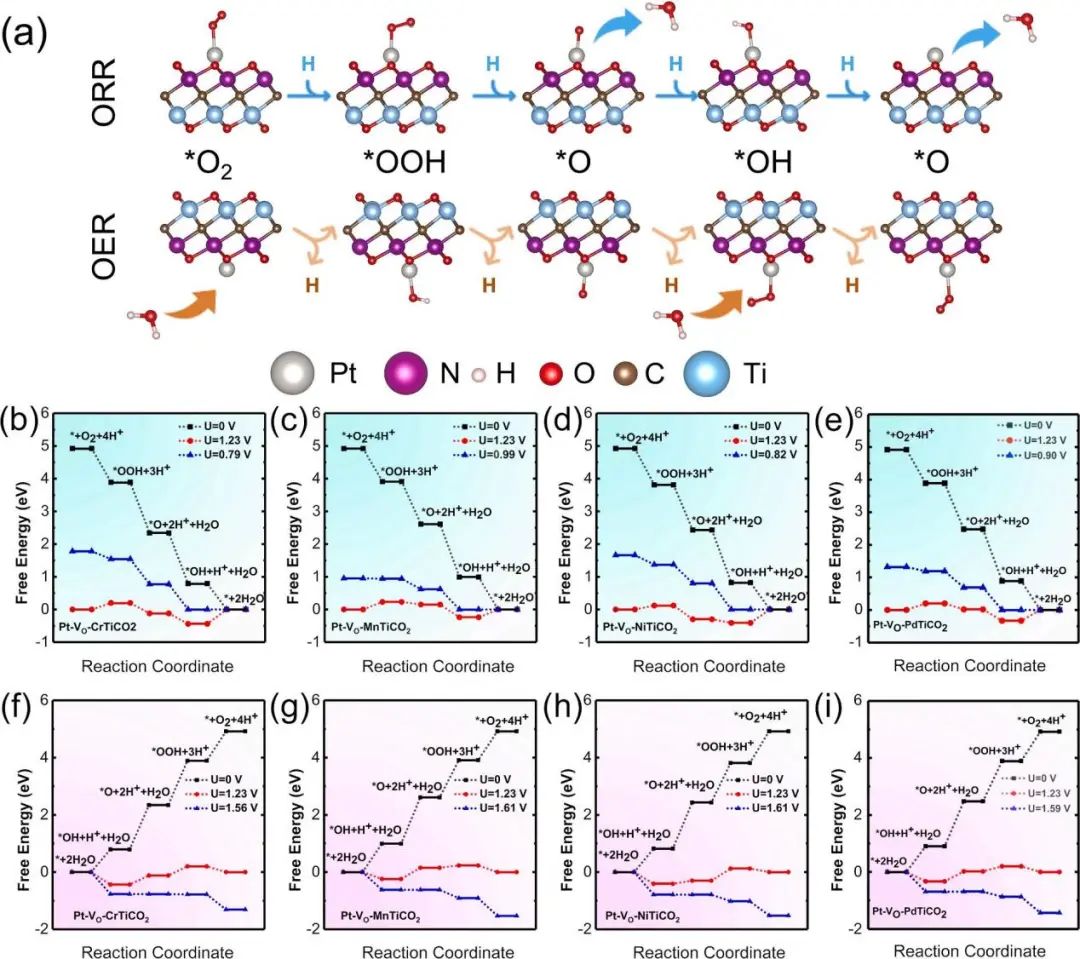

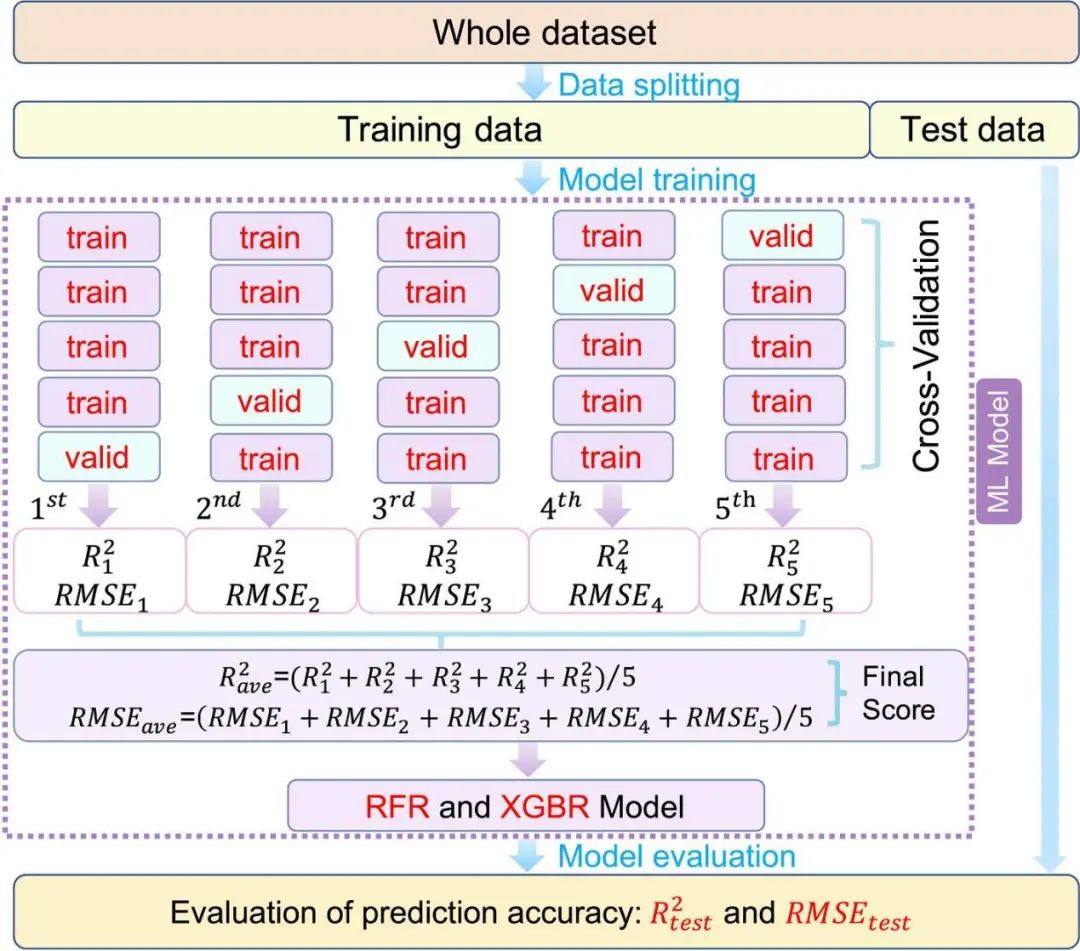

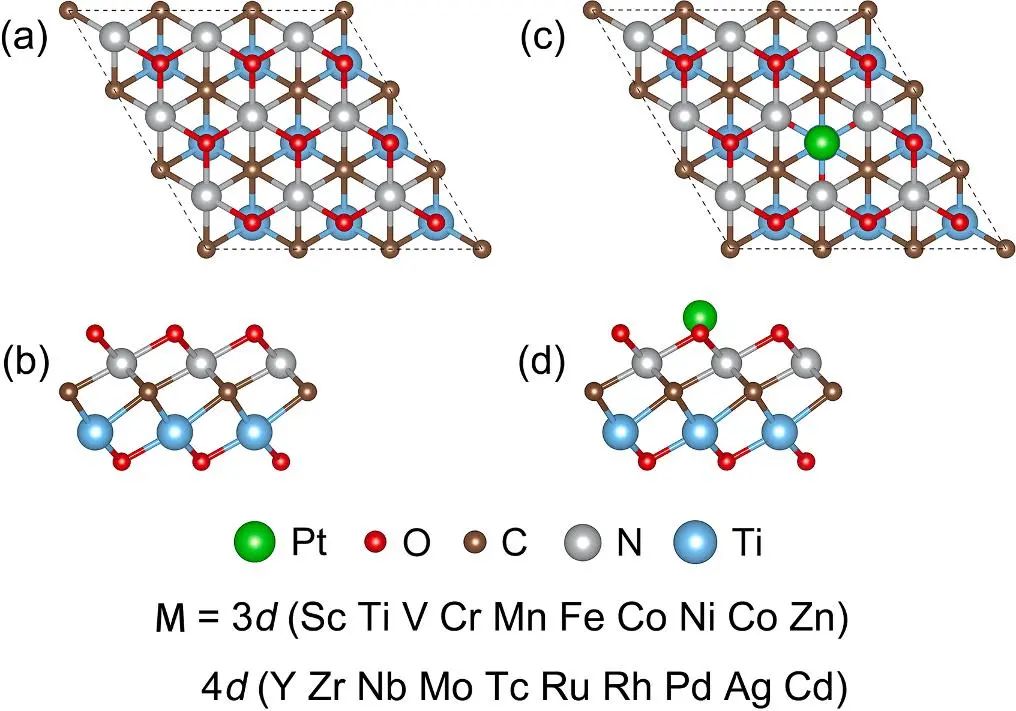

氧還原反應和氧演化反應是能量轉化的關鍵。在此，香港城市大學范俊等人系統地研究了鉑摻雜雙過渡金屬（DTM）Janus-MXenes作為單原子催化劑（SACs）的催化性能，利用第一性原理計算和建立了機器學習（ML）模型，以探索影響催化過電位的物理和化學性質。具體來說，首先通過內聚能、聲子色散和從頭算分子動力學模擬，采用ML模型被用來揭示了影響過電位的描述符的重要性，從而闡明SACs催化活性的起源并為設計高性能催化劑提供了指導。理論計算：自旋極化DFT計算使用VASP代碼進行，平面波截止能量設置為520 eV。通過投影儀增廣波（PAW）方法，利用廣義梯度近似（GGA）中的PBE泛函來計算電子交換-相關相互作用，使用Monkhorst-Pack k點網格設置為3×3×1，對所有DFT計算進行采樣。真空空間在二維層的垂直方向上設置為至少30?，以消除原子周期圖像之間的人工相互作用。將原子的最大力設置為0.01 eV/ ?，自洽場總能量收斂準則設置為10-5 eV。為了測試DTM Janus-MXene（MTiCO2）單層的熱穩定性，采用500 K下的NVT分子動力學（AIMD）模擬，該正則系綜持續10 ps，時間步長為2 fs。機器學習：ML的數據集來自于之前報道的文獻和本研究，其中包括42個基于MXenes的SACs及其對ORR和OER的過電位值。所有的ML算法都是在Python3環境中使用開源代碼Scikit-learn進行的。ML過程采用隨機森林回歸（RFR）和極端梯度增強回歸（XGBR）模型進行。雙過渡金屬(DTM) Janus-MXenes得益于雙金屬電子特性的協同作用，在實驗和理論上都得到了廣泛的報道和研究。本文將探討DTM Janus-MXenes在催化中的應用。本研究基于Ti2CO2建立了DTM Janus-MXenes模型?？紤]到催化活性位點附近過渡金屬的變化可以更大程度地調節活性原子的電子構型，用3d (Sc、Ti、V、Cr、Mn、Fe、Cr、Ni、Cu和Zn)或4d (Y、Zr、Nb、Mo、Tc、Ru、Rh、Pd、Ag和Cd)過渡金屬取代Ti2CO2的上部Ti原子。由于大多數5d過渡金屬昂貴或有毒，作者沒有進一步探索它們作為SACs的底物。成功構建的Janus-MXenes及其SCAs的俯視圖和側視圖如圖1(a)和所示。材料的穩定性是材料應用的前提，從內聚能(EC)、動態穩定性和熱穩定性三個方面研究了Janus-MXenes的穩定性。DTM Janus-MXenes的內聚能范圍在4.61~7.37 eV/原子，因此在一定的實驗條件下可以合成DTM Janus-MXenes。圖1 DTM Janus-MXenes催化劑結構圖在MXenes的表面上形成SACs有兩種方法。一是單金屬原子吸附在MXenes上，另一是單金屬原子摻雜在MXenes中。在這里更關注后者，其中金屬原子被摻雜到功能烯的缺陷中。結合現有的實驗和理論結果，作者認為Pt原子更傾向于填補MXene表面的功能化原子空位，而不是直接吸附，因為Pt在底物上的吸附能更負。計算發現此時催化劑的溶解勢均大于0eV，因此SACs結構穩定。電催化劑的設計應考慮電極反應和催化反應兩個方面：1)電極反應和催化反應要求催化劑具有良好的導電性。2)過電位較低的催化劑能有效提高ORR/OER。進一步討論了DTM Janus-MXenes SCAs的電子性質，并確定了該催化劑是否滿足電極反應的要求。如圖2所示，計算了12種DTM Janus-MXenes的總態密度（DOS）和分波態密度（PDOS）。大多數Janus-MXenes SACs是金屬的（CrTiCO2、FeTiCO2、CoTiCO2、NbTiCO2、TcTiCO2、RuTiCO2和RhTiCO2）。這表明費米能級作為自由運動的載流子存在，從而使材料具有良好的導電性。此外，MnTiCO2、NiTiCO2、ZrTiCO2、PdTiCO2和MoTiCO2的帶隙較窄，帶隙寬度分別為0.21 eV、0.65 eV、0.76 eV、0.10 eV和0.78 eV。在室溫下，價帶周圍的電子很容易被激發，穿過極窄的帶隙到導帶（高溫提高了半導體的電導率）。因此，它完全滿足了SACs的要求。缺乏足夠高效的ORR催化劑嚴重限制了器件的整體性能。因此，開發高性能的ORR催化劑是必要的。根據以往的報道，鉑摻雜的MXenes基的SACs更傾向于4-電子締合機制。因此，這里只討論了ORR在DTM Janus-MXenes SACs中的4電子締合反應過程。關聯機制中存在四個電子步驟（圖3 (a)）：1)、*O2+H+→*OOH，2)、*OOH+H+→*O +H2O，3)、*O+H+→*OH，4)、*OH+H+→*H2O。與標準的可逆氫電極（RHE）電位相比，ORR的每一個電子步在理論上都能釋放出1.23 eV的能量。然而，受催化劑催化活性的影響，在每個電子步驟中釋放的能量實際上并不是1.23 eV。在四個電子步驟中，催化反應的速率決定步驟（RDS）是反應釋放的能量最少的步驟，這需要外界提供更多的反應能量。ORR過電位(ηORR)為RDS電位與1.23 V之差。之前的研究發現，Ti2CO2對于ORR具有0.6 V的過電位。通過構建Janus-MXenes，可以顯著調節催化劑的性能，得到了一些高活性、低過電位的催化劑，如Pt-VO-CrTiCO2 (0.44 V)、Pt-VO-MnTiCO2 (0.24 V)、Pt-VO-NiTiCO2 (0.41 V)和Pt-VO-CrTiCO2 (0.33 V)，如圖3 (b-e)所示。設計的催化劑比傳統的催化劑(Pt (111)， ηORR=0.45 V)有顯著的改善。這些催化劑的RDS為*OH + H+→*H2O的最后一步。催化中間體在催化劑表面具有中等的結合強度。此外，Pt-VO-FeTiCO2、Pt-VO-NbTiCO2、Pt-VO-RuTiCO2和Pt-VO-RhTiCO2由于對催化中間體(*OH)具有很強的結合能而具有較高的過電位。因此，*OH吸附H離子后，需要消耗一定的能量來破壞Pt-O鍵。這表明Janus-MXenes可以提高催化劑的催化活性。總之，高活性催化劑需要催化劑和催化中間體之間有適度吸引的相互作用。結合過強或吸附過弱會導致催化活性低和過電位高。催化劑作為金屬空氣電池或燃料電池的電極材料，需要同時具有優良的ORR和OER催化性能。一般情況下，ORR伴隨著電池的放電過程，而OER伴隨著電池的充電過程，因此OER的RDS對應的電位大于ORR的RDS對應的電位。RDS對OER和ORR的電位分別表達為EOER = 1.23 + ηOER和EORR=1.23-ηORR。雙功能催化劑的過電位可以通過以下方程來計算：ηBi = EOER– EORR或ηBi = ηORR + ηOER。人們普遍認為，ηBi的值越小，其催化效果就越好，因此我們需要設計和開發ηBi值較低的催化劑。如圖4(a)所示，DTM Janus-MXenes的催化活性明顯高于Ti2CO2。由于ηBi值較低，小于1.01 V，發現了六種具有優良的雙功能催化性能的催化劑，已被報道為典型的雙功能催化劑。特別是Pt-VO-CrTiCO2，Pt-VO-MnTiCO2，Pt-VO-NiTiCO2和Pt-VO-PdTiCO2的低ηBi為0.77 V，0.62 V，0.79 V和0.69 V。圖4 Pt-VO-NTiCO2的雙功能N = 3d和4d過渡金屬的過電位和理論極化曲線為了更好地了解DTM Janus-MXenes SACs高催化活性的原因，我們計算了電荷密度差(CDD)。由于催化劑和催化中間體的結構很多，這里只以Pt-VO-MnTiCO2和Pt-VO-PdTiCO2為例進行討論。如圖5 (a)和所示，Pt原子與催化劑表面之間存在明顯的電荷轉移，表明Pt被錨定在催化劑表面。此外，在催化過程中，Pt原子不僅作為催化活性位點，更重要的是，Pt原子是催化中間體與催化劑之間電子交換的橋梁和通道。Bader電荷分析表明，作為ORR反應RDS的*OH在Pt-VO-PdTiCO2中比在Pt-VO-MnTiCO2中獲得更多的電子，說明*OH在Pt-VO-PdTiCO2表面的結合更強。這將導致形成的H2O從表面解吸所需的能量增加，從而降低反應速率，增加過電位(Pt-VO-MnTiCO2的ηBi = 0.62 V, Pt-VO-PdTiCO2的ηBi = 0.69 V)。這一結果被-ICOHP計算證實(圖5 (c-d))。-ICOHP值越大，O原子與Pt原子之間的鍵結越強。與普通MXenes (Pt-VO-PdTiCO2)相比，在Janus-MXenes Pt-VO-MnTiCO2和Pt-VO-PdTiCO2中，*OH與Pt原子的結合更強，提高了催化劑的性能。可以證實，Janus-MXenes通過調節電荷排列從而改變電子性質來提高催化活性。另一方面，催化活性的增強也可歸因于DTM的協同作用對催化劑電子組態的調整。與Ti2CO2相比，DTM Janus-MXenes顯著改變了Pt與基體的電子構型和電子性質，改變了Pt與基體的結合強度，從而改變了催化劑的催化活性。研究使用收集到的特征集作為ML的輸入數據來預測材料的活性。特征集的選擇對于ML至關重要，它決定了ML的準確性和魯棒性。以下是對特征選擇的一些建議：1)一般來說，所選特征可以作為催化活性的指標或描述符；2)催化活性位點的特征應全面，包括金屬原子本身的特征以及金屬原子與周圍原子之間的相互作用；3)所選特征應具有物理意義，以保證ML模型的魯棒性；4)大部分特征可以從現有數據庫中獲得，或通過簡單的DFT計算獲得。根據我們的研究，該數據集由兩部分組成：1)通過DFT計算的ORR/OER的基于MXene的SACs的過電位，2)影響催化性能的內在因素。根據上述篩選標準，作者從原子結構和襯底結構、電子性質和環境特性三個方面篩選出了13個特征。對于第一組，考慮了晶格常數(a (?))和空位原子質量(m (T))。第二組包括功函數(W-F (eV))、Pt原子的d帶中心(εd (eV))、Pt獲得的電荷、空位原子的空軌道數(Ne)、*OH的吸附能(EOH (eV))、電子親和能(Ae)和Pt在底物上的結合能(Eb (eV))。最后一個基團包含氧化物生成焓(Hof)(金屬原子的氫化物生成焓(Hxf))、金屬原子的第一電離能(Im)和功能化原子的平均泡利電負性(Nm)。Hof是該原子與氧反應的能力，Hxf是原子的氫親和力，同時選擇了基于MXenes的SACs，其中包含Ti2CT2 (T = O, S, Se, F, Cl, Br和I)，雙功能Janus-MXenes (Ti2CML, M = O, S和Se；L = F, Cl, Br和I)和DTM Janus-MXenes (NTiCO2, N = 3d和4d過渡金屬原子)。ML模型可以使用上面描述的整個數據集來構建。并舉例說明了整個ML過程。對于RFR，作者首先討論在ORR中使用ML。使用相同的訓練參數進行了1000次重復訓練，以避免ML模型中的偏差。在訓練過程中，RFR和XGBR表現良好。在1000次重復訓練中，RFR模型的表現最差，R2和RMSE分別為0.84和0.049 eV (R2ave = 0.88, RMSEave = 0.044 eV)。對于XGBR模型，R2為0.99，RMSE為0.001 eV。將試驗數據提供給模型時，RFR和XGBR均表現出優異的性能，結果如圖7所示。與RFR早期訓練數據集RMSE得分為0.046 eV、R2得分為0.85 eV相比，評價模型預測精度的RMSE和R2分別提高到0.020和0.97。結果表明，RFR模型具有良好的穩定性。XGBR在測試集上的性能也令人印象深刻。與訓練分數相比，RMSE為0.045 eV, R2為0.89。說明訓練的RFR和XGBR模型對于預測基于Pt摻雜MXenes的SACs的ORR過電位具有很高的可靠性。綜上所述，可以得出結論，通過訓練，我們得到了能夠準確預測OER過電位的ML模型、XGBR和RFR。本文設計了一系列DTM MXene負載Pt SACs，基于DFT計算研究了OER、OER和ORR/OER雙催化的催化活性。通過對已有數據集的訓練，得到了兩個高精度的ML模型，并成功篩選出了影響催化性能的重要特征。研究提供了完整的描述Pt摻雜DTM MXenes作為OER和ORR的SACs，以及篩選與ML催化活性相關的重要描述符，這將指導未來應用的新型高效電催化劑的開發。Ma, N., Zhang, Y., Wang, Y., Huang, C., Zhao, J., Liang, B., & Fan, J. (2023). Machine learning-assisted exploration of the intrinsic factors affecting the catalytic activity of ORR/OER bifunctional catalysts. Applied Surface Science, 628, 157225.https://doi.org/10.1016/j.apsusc.2023.157225
