探索高效、經濟、環保的多功能電催化劑氧還原反應（ORR）、析氧反應（OER）、析氫反應（HER）等電催化劑是實現可再生能源轉化和存儲技術發展的先決條件。
此外，如果雙金屬團簇被支撐在硅摻雜石墨烯上，它們可能是三功能ORR、OER和HER催化劑，原因如下：（1）襯底物，即硅摻雜石墨烯本身具有單功能ORR活性，并表現出長期穩定性。（2）雙金屬團簇具有明確的表面結構和豐富的活性位點，這可能導致對ORR、OER和HER具備三功能催化活性。（3）底物與金屬團簇之間的協同效應可能導致更高的催化活性。
西南石油大學陳鑫等人采用密度泛函理論方法系統地研究固定在硅摻雜石墨烯（In2M2/Si-G，M = Sc、Ti、V、Cr、Mn、Fe、Fe、Co、Ni、Cu和Zn上的雙金屬團簇）作為多功能電催化劑，探索其具備的催化性能。
在這項工作中，通過Materials Studio量子計算軟件包的Dmol3進行第一性原理理論計算，利用GGA-PBE函數進行局部DFT弛豫。同時能量和最大力移的收斂率分別設置為10-5 Ha和0.004Ha/?，最大位移為2.0×10-5Ha。
首先，構建并優化了In4集群?？紤]將三維過渡金屬原子取代In4團簇中的兩個不相鄰的In原子，形成In2M2團簇，Si摻雜石墨烯作為基底錨定4和In2M2團簇，即4/Si-G和In2M2/Si-G。為了清晰起見，圖1只顯示了In4/ISi-G和In2Co2/Si-G的優化結構。

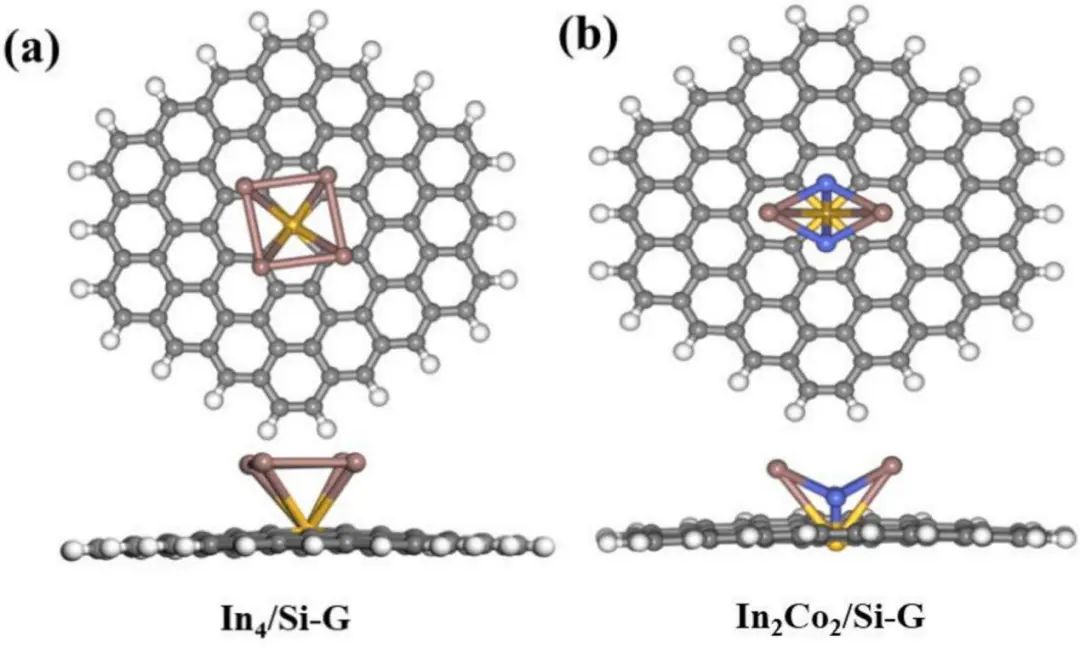

圖1. 優化后的在4/Si-G和在2Co2/Si-G的頂部和側視圖。

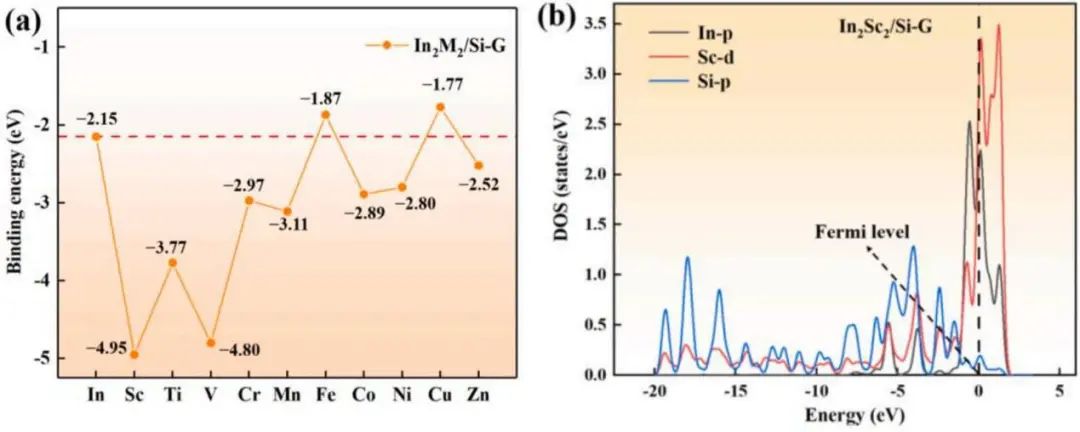

為了評價In4/Si-G和In2M2/Si-G的結構穩定性，計算了所有催化劑的Eb值，如圖2a所示。普遍認為，Eb值越負，In4和In2M2在Si-G襯底上的錨定越緊密。
可以清楚地看到，所有催化劑上的Eb值都是負的，表明所有簇都可以穩定地錨定在Si-G襯底上。特別是，除了In2Fe2/Si-G (Eb =?1.87 eV)和In2Cu2/Si-G (Eb =?1.77 eV)外，所有In2M2/Si-G的結合強度都強于In4/Si-G (Eb =?2.15 eV)。
計算In2Sc2/Si-G(負Eb值最大)的態密度(DOS)，進一步探究其穩定性好的內在原因，如圖2b所示。Si的p軌道明顯與Sc的d軌道和In的p軌道表現出強烈的雜化。上述結果表明，金屬間存在較強的相互作用導致In2Sc2團簇可以穩定地錨定在Si-G襯底上。
圖2. In4/Si-G和In2M2/Si-G的結合能和態密度

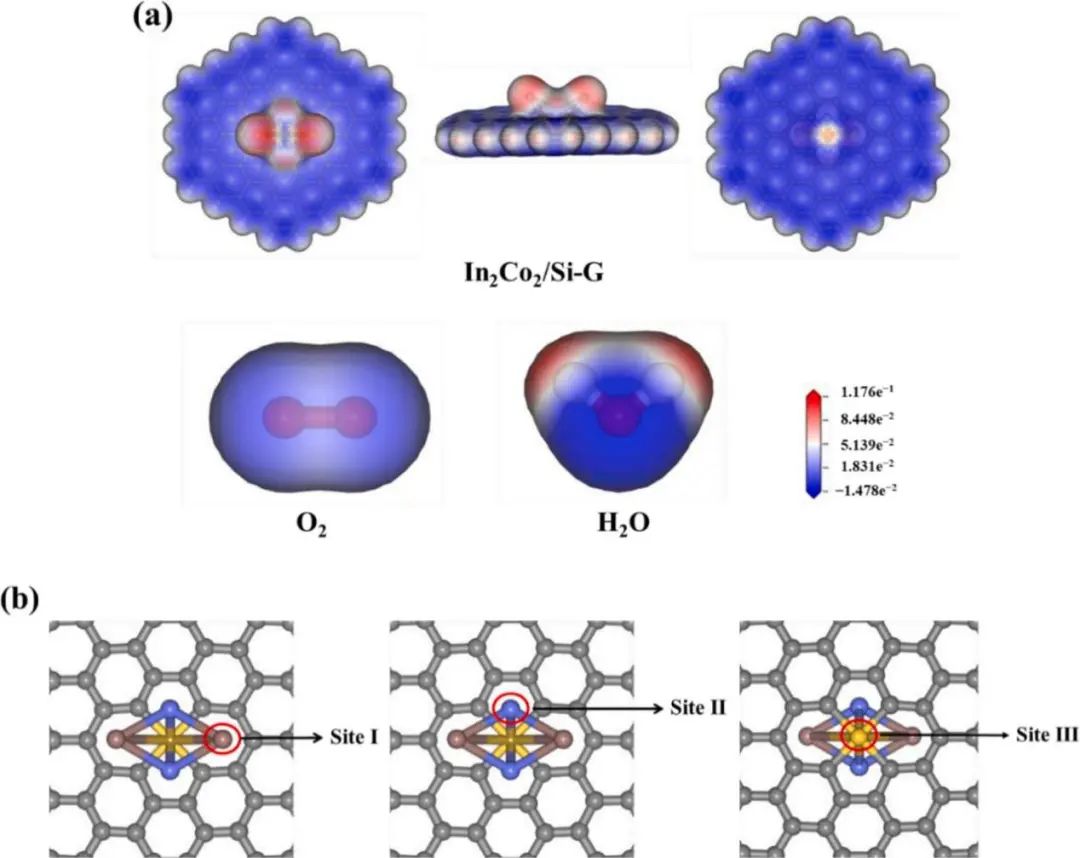

活性位點的鑒定對研究催化劑的性能具有重要意義。靜電勢圖有助于可視化材料的電荷分布，從而可以預測材料與被吸附物質之間的相互作用，從而最終確定活性位點。In2Co2/Si-G、O2和H2O的靜電勢如圖3a所示。In2M2/Si-G的其他靜電勢圖如圖所示。催化劑的紅色區域傾向于接受電子，而被吸附物質周圍的藍色區域很容易提供電子。
可以清楚地看到，In2Co2/Si-G上的紅色區域主要分布在金屬團簇和Si原子周圍，而水和O2上的藍色區域主要分布在O原子周圍。因此，對于In2Co2/Si-G上的物質吸附，水和O2的O原子都傾向于接近Si和金屬原子。
結果表明，在In2M2/ Si-G催化劑上存在三個不同的活性位：原子（位I）、過渡金屬原子（位II)和Si原子（位III)，如圖3b所示。
圖3. 靜電勢圖及活性位點的潛在位置

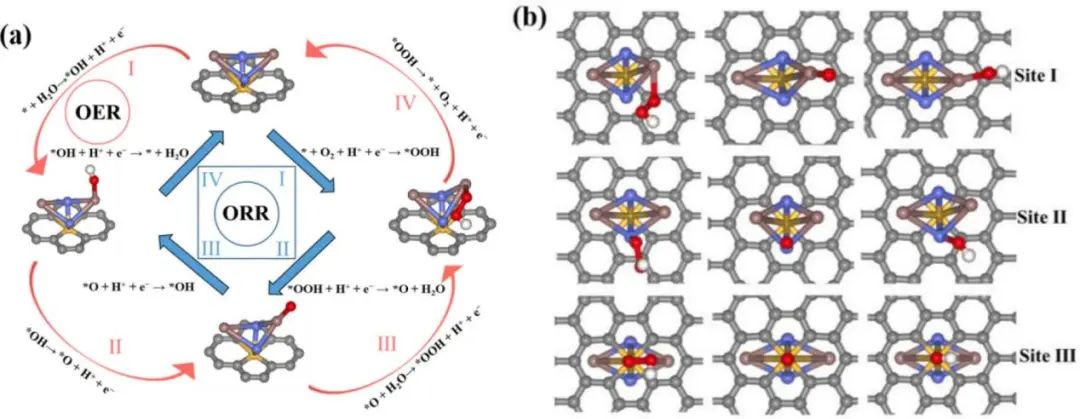

反應物種（*OOH、*O、*OH）的四電子ORR和OER原理如圖4a所示。需要注意的是，由于ORR，沒有考慮雙電子過程，所有計算出的ΔG*O值都小于3.52 eV。反應種類的結合強度對催化活性有顯著影響。因此以In2Co2/Si-G為例，研究了反應物種在In2M2/Si-G的三個位點上的結合行為，如圖4b所示。
此外，其他催化劑的吸附構型如圖S4所示。在In2M2/ Si-G（M = Sc、Ti、V、Cr、Mn、Fe）的II位點上，*OOH將解離為*O和*OH，因此，本研究沒有考慮*OOH的解離機制，下一節將忽略這六種催化劑的位點II。

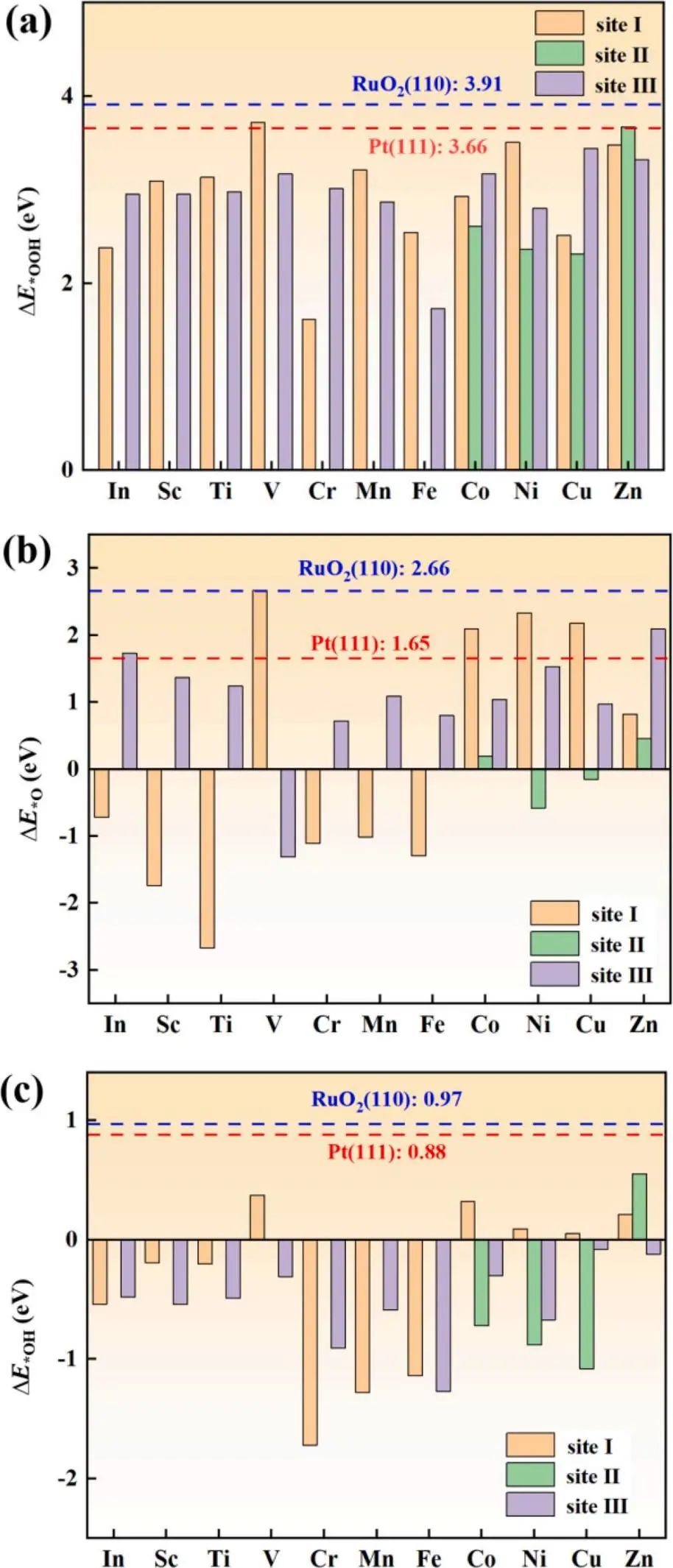

本文計算了In2M2/Si-G上三個位點的ΔEspecies值，如圖5a?c所示。ΔEspecies值越小，結合強度越強。選擇Pt（111）和RuO2（110）的ΔEspecies值作為ORR和OER的基準。對于ORR，除In2Cr2/Si-G（1.61eV）(In2Fe2/Si-G（1.73eV）外，所有催化劑的ΔE*OOH值均接近Pt（111）表面（ΔE*OOH = 3.66 eV）。
此外，*O在In2V2/Si-G、In2Co2/Si-G、In2Ni2/Si-G和In2Cu2/Si-G的I位以及In4/Si-G和In2Zn2/Si-G的III位的結合強度都弱于Pt(111)（ΔE*O = 1.65 eV），有利于ORR過程中*OH的形成。
剩余催化劑的ΔE*O值過小，甚至為負，不令人滿意。對于*OH的結合，幾乎所有In2M2/Si-G的ΔE*OH值都為負，遠小于Pt（111）表面（0.88 eV），不利于ORR過程。
對于OER，對In4/Si-G和In2M2/Si-G各位點的ΔE*OOH、ΔE*O和ΔE*OH值進行了綜合分析。值得注意的是，對于這些潛在的催化劑，反應物種在I位點上的結合強度比其他兩個位點更合適。基于以上分析，In2V2/Si-G、In2Co2/Si-G和In2Zn2/Si-G更有利于ORR和OER。然而，僅通過ΔEspecies值來準確預測In2M2/Si-G的催化活性是不夠的。因此，進一步研究了ORR和OER各基本反應步驟的吉布斯自由能。
本研究還計算了反應物質在In2M2/Si-G (ΔG*OOH，ΔG*O，ΔG*OH)上的吸附自由能。先前的研究表明ΔGORR/OER可以用ΔG*OH和(ΔG*O?ΔG*OH)兩個自變量來描述。因此，ηORR和ηOER可以基于這兩個描述符來表示。

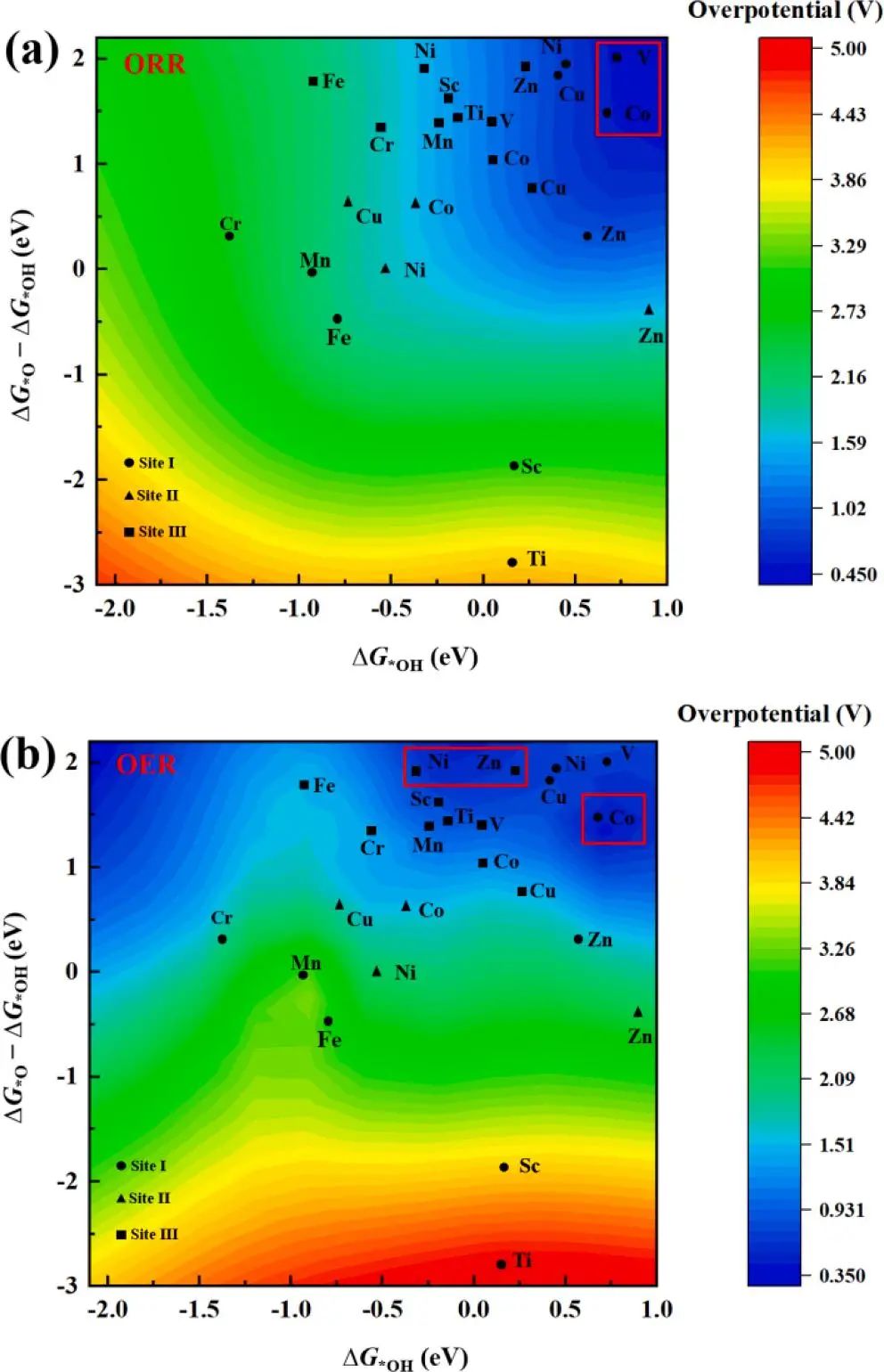

ORR和OER的火山圖如圖6所示，其中藍色和紅色區域分別表示催化劑的優異和較差的催化性能。由圖6a可知，In2V2/Si-G和In2Co2/Si-G的I位位于深藍色區域，ηORR分別為0.51 V和0.56 V，與Pt (111) (0.45 V)[47]接近。
此外，大多數In2M2/Si-G催化劑的III位對ORR具有較好的催化活性，分布在淺藍色區域。對于OER，如圖6b所示，In2Ti2/Si-G的I位點位于紅色區域，表明其活性非常強。
令人鼓舞的是，深藍色區域有三個點，它們分別是In2Co2/Si-G的I位、In2Ni2/Si-G的III位和In2Zn2/Si-G的III位，對應的ηOER分別為0.36、0.67和0.69 V。其中，In2Co2/Si-G在I位的ηOER比RuO2(110) (0.37 V)的ηOER小10 mV，表明其具有良好的OER催化活性。

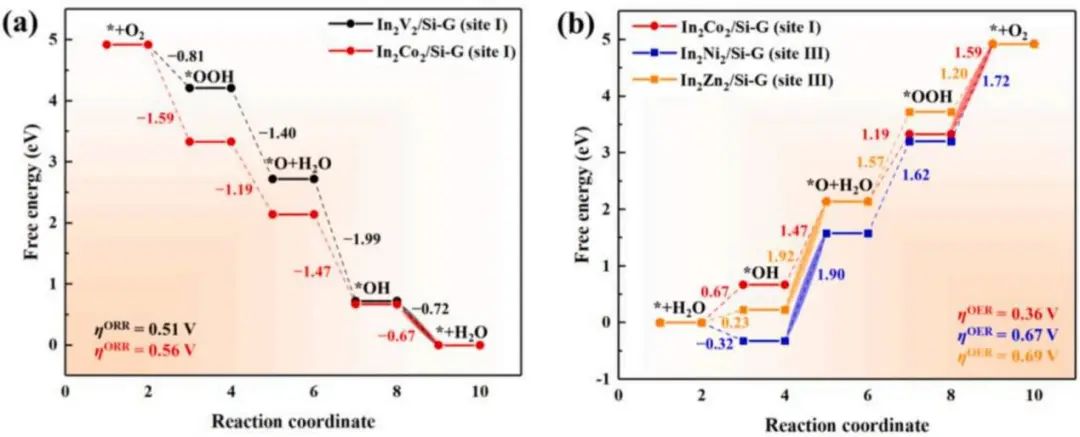

為了進一步系統地研究催化機理，計算了各基本反應步驟的吉布斯自由能變化。In2V2/Si-G和In2Co2/Si-G的I位和In2Ni2/Si-G和In2Zn2/Si-G的III位的自由能圖如圖7所示。電位決定步驟(PDS)由最大的初等步長ΔGORR和ΔGOER決定。
對于ORR，可以清楚地看到，在圖7a中In2V2/Si-G和In2Co2/Si-G的I位點上，每個基本反應步驟都是下坡的，這表明它們可以自發催化4e–途徑。它們的PDS為第四步(*OH→H2O)，對應的ΔG4值分別為?0.72 eV和?0.67 eV。
對于OER，In2Ni2/Si-G和In2Zn2/Si-G的III點PDS是第二步（*OH→*O +H2O），如圖7b所示?？梢钥闯?，In2Ni2/Si-G的第一步反應是自發的，導致后續反應需要更多的能量，這對OER過程是有害的。In2Co2/Si-GI位的PDS與In2Ni2/ Si-G和In2Zn2/Si-G位的III不同，但由第四步（*OOH→O2）ΔG4值為1.59 eV所確定。
圖7. ORR和OER自由能圖像
本文采用DFT方法系統研究了In2M2/Si-G的穩定性和催化活性，以探索高效的多功能催化劑。結果表明，所有催化劑上的Eb都是負的，表明所有簇都可以穩定地錨定在Si-G襯底上。
此外，In2Co2/Si-G和In2V2/Si-G具有較低的過電位，分別為0.56/0.36/?0.09 V和0.51/0.76/?0.11 V，具有作為ORR/OER/HER三功能電催化劑的潛力。重要的是，電子結構分析表明，這種優異的催化活性可能歸因于In原子和過渡金屬原子之間的協同作用。
Chen, X., Zhu, H., Zhu, J., & Zhang, H. (2023). Indium-based bimetallic clusters anchored onto silicon-doped graphene as efficient multifunctional electrocatalysts for ORR, OER, and HER.?Chemical Engineering Journal,?451, 138998.
https://doi.org/10.1016/j.cej.2022.138998
