成果簡介

硬炭因其成本低、高可逆容量被認為是鈉離子電池最有前景的負極之一。然而，硬碳材料的實際應用受到其有限的初始庫侖效率和循環穩定性的限制。武漢大學曹余良教授在Nano energy上發表題為Engineering Al2O3 Atomic Layer Deposition: Enhanced Hard Carbon-electrolyte Interface towards Practical Sodium Ion Batteries的論文。

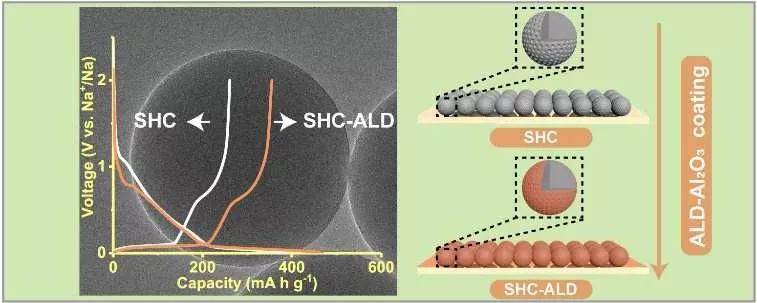

該論文中采用直接原子層沉積法（ALD）合成了表明具有超薄Al2O3涂層的硬炭材料。當其作為鈉離子電池負極時，與沒有涂層的電極（260.9 mA h g-1，ICE:67%，保持率：82.8%）相比，具有最佳Al2O3涂層的硬碳電極具有高可逆容量（355 mA h g-1）、ICE（75%）和優異的循環穩定性（150周循環后容量保持率為90.7%）。

沉積的Al2O3薄膜作為“人工固體電解質界面（SEI）”覆蓋在電極表面，有效地抑制了電解質的分解，具有高的庫倫效率和循環穩定性。同時，Al2O3涂層降低了界面電阻和電極過電位，從而提高了可逆容量。

為滿足電子和離子輸運的要求，本論文提出了一種氧化鋁人工SEI的臨界厚度（約2nm）。因此，該研究工作為提高高性能鈉離子電池硬碳負極的界面穩定性提供了一種通用而直接的表面改性方法。

圖文速覽

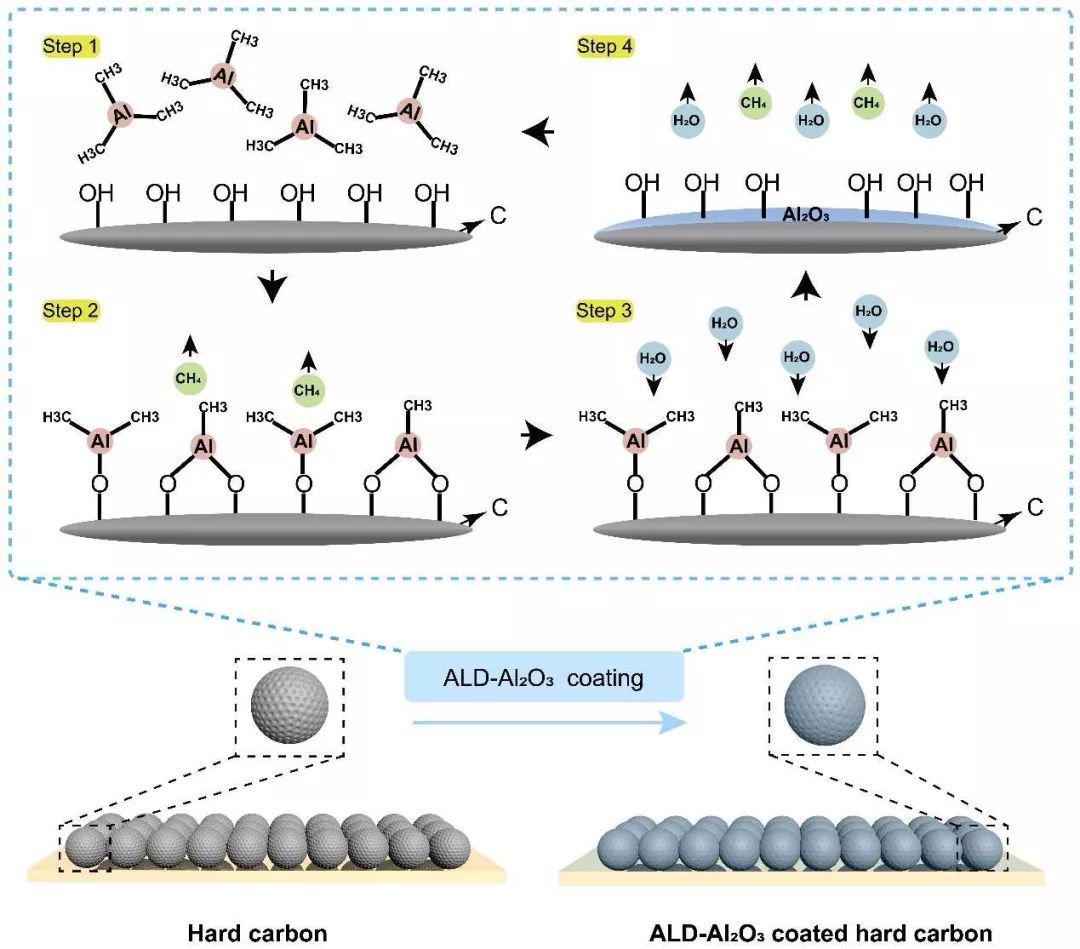

本文采用ALD-Al2O3涂層法對硬碳電極表面進行改性，可以減少與電解質界面的副反應。上圖展示了采用ALD技術的Al2O3涂層工藝。在ALD-Al2O3涂層過程中，使用三甲基鋁(TMA)和去離子水作為前前驅體合成的。

ALD-Al2O3涂層工藝涉及四個重要步驟：

（1）提供TMA以與硬碳表面的反應位點（即-OH）反應；

（2）排空未反應的TMA和副產物以通過凈化過程終止反應；

（3）用作供氧前驅體與活性基（即-CH3）反應，生成Al2O3和新的活性位點（即-OH）；

（4）在排出未反應的H2O和副產物后，開始另一個凈化過程并重復操作步驟。

因此，ALD可以精確地進行逐層沉積。

?

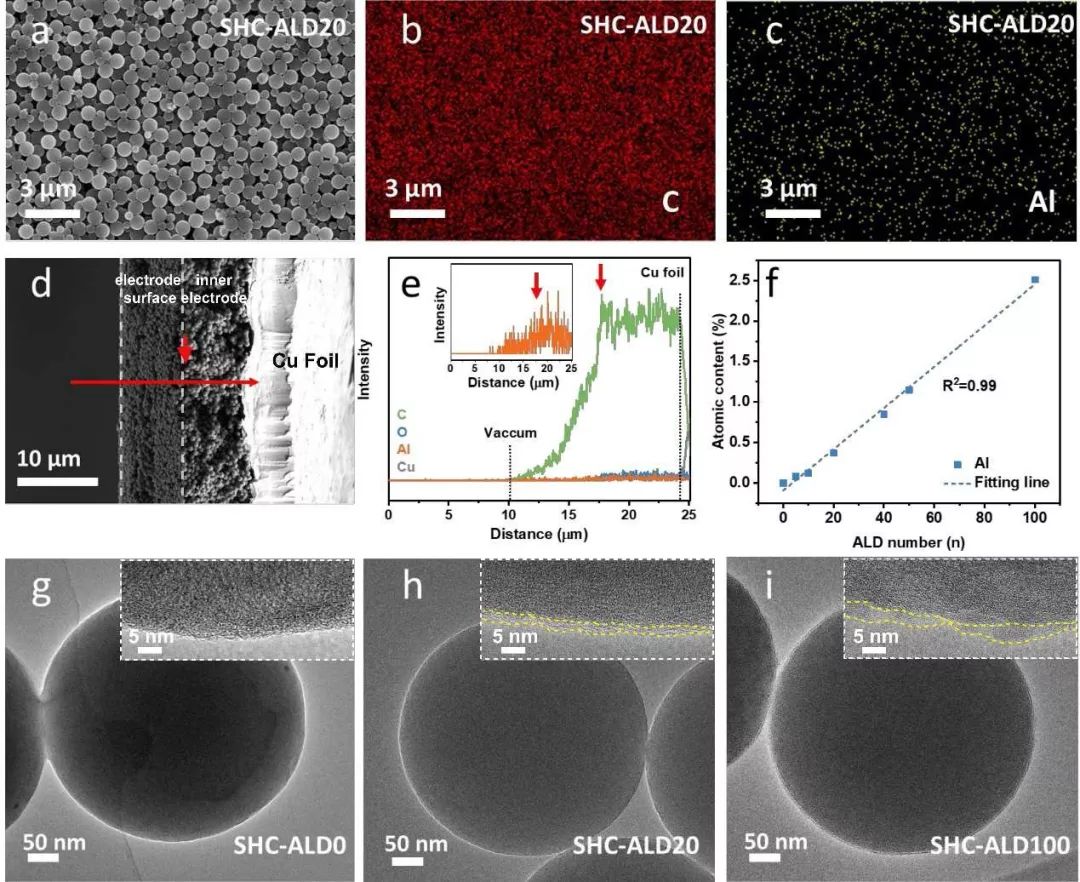

上圖中的SEM顯示了具有Al2O3涂層硬碳電極的形貌特征。硬碳材料是平均直徑為800 nm的單分散球體。經過ALD-Al2O3涂層工藝后，硬碳的形狀和尺寸沒有明顯變化，表明Al2O3涂層是超薄的。

?

為了確定Al2O3涂層的存在，作者進行能量色散X射線能譜（EDX）元素分布測試。觀察到鋁在硬碳電極表面均勻分布，從而驗證了Al2O3的存在。此外，SHC-ALD20電極的橫截面SEM圖像和相應的EDX線掃描顯示Al2O3在電極內均勻分布。

?

為了確定不同ALD循環電極中Al2O3的相對含量，作者采用SEM-EDX局域元素分析方法，得到了元素含量的變化。鋁含量與ALD層數之間存在顯著正相關，表明Al2O3涂層厚度隨ALD層數的增加而增加。

?

為了清楚地觀察Al2O3涂層厚度的增加，進行了不同ALD層數硬碳的TEM表征，在經過20次ALD（SHC-ALD20）后，注意到球形硬碳表面存在第二相。

?

此外，100次ALD循環后的表面顯示出較厚的涂層。結合SEM-EDX局域元素分析和高分辨率TEM圖，可以很容易地推測基于0.21 nm的晶格條紋，外相屬于Al2O3，對應于Al2O3的（113）平面（ICDDNo 00-001-1243）。

?

?

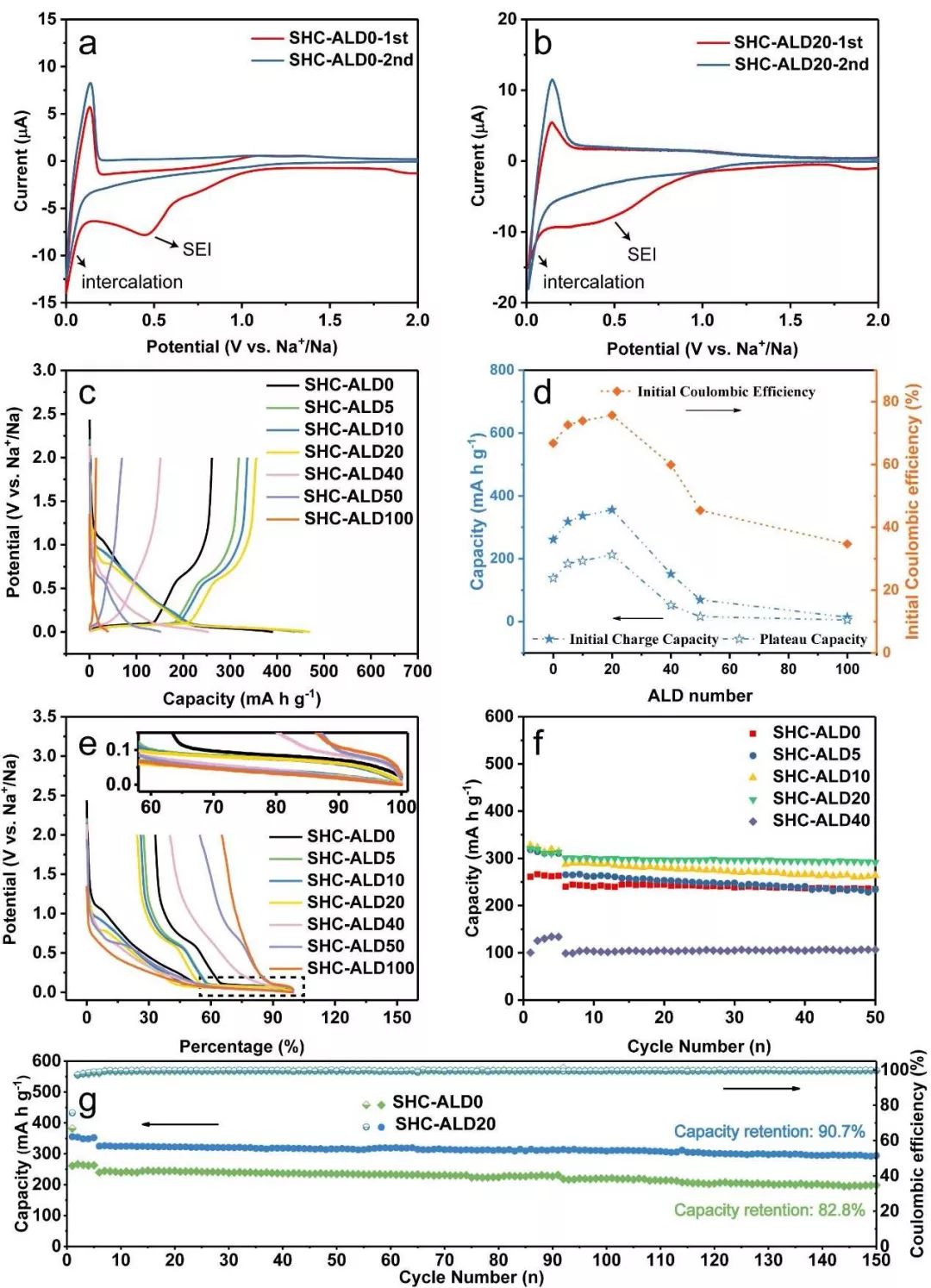

為了評價ALD-Al2O3涂層對電化學性能的影響，作者進行了恒電流充放電和循環伏安試驗。

?

在前兩個循環中，以0.1 mV s-1的掃速從2.0到0 V（相對于Na+/Na）對SHC-ALD0和SHC-ALD20進行CV測試，以說明ALD-Al2O3涂層的影響。CV曲線都顯示了一對可逆氧化還原峰在~0.1 V，這與石墨烯層間的鈉離子嵌入行為有關，說明ALD-Al2O3涂層不影響硬碳的內部結構。在首周循環中0.3 V到1.0 V之間出現了明顯的寬峰，在第二次掃描中消失，這歸因于電解質分解和SEI的形成。

?

值得注意的是，ALD-Al2O3涂層電極的寬還原峰面積小于沒有涂層的電極，這意味著在ALD-Al2O3涂層后電解質分解受到抑制。沒有涂層的電極和ALD-Al2O3涂層電極的充放電曲線形狀相似，具有斜坡電壓區（>0.1 V）和平臺電壓區（<0.1 V），顯示了硬碳電極的典型電化學特性。首效和可逆容量均先增加然后降低。SHC-ALD20具有最高的初始可逆容量（355.5 mA h g-1）和首效（75.5%）。

?

相比之下，SHC- ALD20的首效比SHC- ALD0高約10%（65%），這歸因于在硬碳電極表面缺陷上沉積的活性Al2O3減少了不可逆反應。為了進一步說明ALD的厚度，作者用不同ALD精確測試了硅片上Al2O3沉積層的厚度，SHC-ALD20的實際厚度可達2.1 nm，相當于每ALD層沉積Al2O3的厚度約為0.105 nm，與從TEM評估的SHC-ALD20的厚度（約2.2 nm）一致，表明SHC電極上Al2O3沉積層的最佳厚度約為2 nm。Al2O3沉積層的最佳厚度（2nm）不僅能阻礙電解質與硬碳之間的電子轉移，抑制電解質的分解，而且能最大限度地減少對界面離子輸運的影響，能有效平衡電解質與硬碳界面的電子和離子傳導提高界面的穩定性。

?

為了更好地了解改進的可逆容量和庫倫效率的起源，作者總結了ALD層與電化學特性之間的關系。隨著ALD的增加，首效和初始可逆容量先增大后減小，這主要是由平臺容量的變化引起的。由于ALD-Al2O3涂層的SHC電極電解質的不可逆反應減少，因此ALD-Al2O3涂層SHC電極的過電位低于沒有涂層的SHC。SHC-ALD20在50 mA g-1下50周循環后釋放出291.4 mA h g-1的高可逆容量，優于SHC-ALD0（234.8 mA h g-1）SHC-ALD10（263.8 mA h g-1）和SHC-ALD40（106.4 mA h g-1）。

?

此外，在電流密度為50 mA g-1、容量保持率為90.7%的情況下，SHC-ALD20在150周個循環后沒有表現出明顯的容量衰減，這高于沒有涂層的硬碳負極（容量保持率為82.7%），尤其是SHC-ALD20的庫侖效率在延長循環后迅速提高到99.8%，穩定在99.5%左右，這表明SHC-ALD20在長期循環過程中具有結構完整性。

?

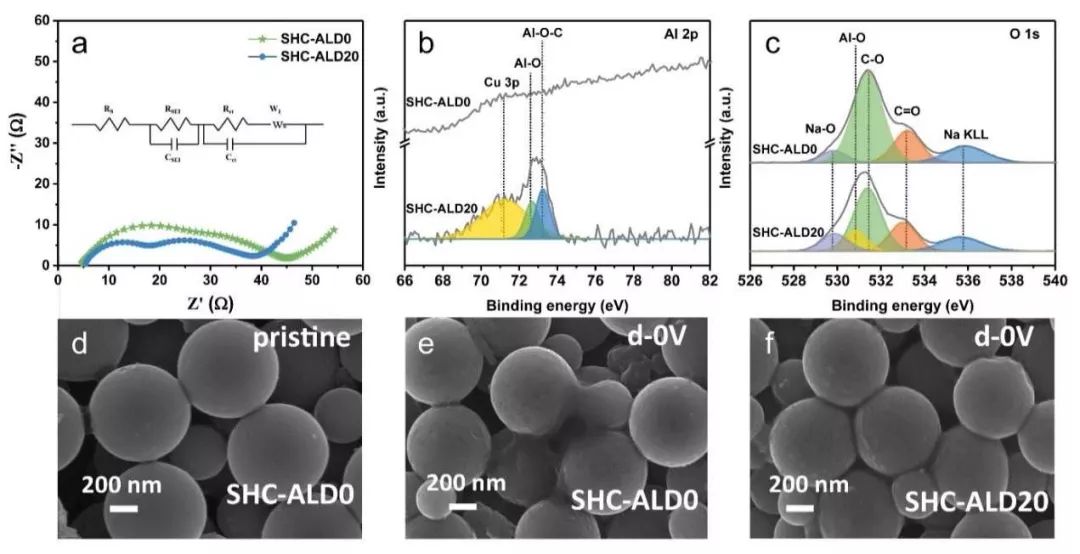

進一步，作者利用電化學阻抗譜（EIS）測試了SHC-ALD0和SHC-ALD20放電到0V時的界面電阻和電荷轉移電阻。

?

如上圖所示，兩個EIS譜在高頻下呈現相似的形狀，兩個半圓在低頻下呈現斜坡線。這兩個半圓與SEI的電阻和電荷轉移有關。基于圖中插入的等效串聯電阻電路，擬合了EIS譜。進行ALD-Al2O3涂層工藝后，SHC-ALD0的RSEI和RCT分別從13.53和25.82 Ω下降到11.48和17.82 Ω，表明ALD-Al2O3可以有效地減少SEI的形成，同時提高反應動力學，有助于增加首效和可逆容量。

?

同時對放電至0 V的SHC-ALD0和SHC-ALD20進行了XPS分析，以說明SEI的組成。與SHC-ADL0相比，SHC-ALD20顯示較少的SEI碳組分（與-CH2-、C-O/O=C-O和CO32-的峰相關），表明SHC電極上的SEI形成較少，這與EIS結果一致，ALD-Al2O3沉積電極顯示出較薄的SEI和小界面阻力。根據XPS-Al 2p和O 1s分析，Al-O和Al-O-C的共存證明了Al2O3在ALD后的形成以及Al2O3與硬碳之間的強結合，表明沉積的Al2O3可作為保護電極表面的非反應劑，從而減少了副反應，提高了電化學性能。

?

此外，利用SEM對放電至0 V的SHC-ALD0和SHC-ALD20電極的形貌進行了表征，以觀察SEI的形成。與新電極相比，放電至0 V的SHC-ALD0電極被一層厚厚的SEI覆蓋，從兩個碳球的結合處可以明顯觀察到。而SHC-ALD20仍然保持清晰的邊界，這表明表面形成了一個薄的SEI。

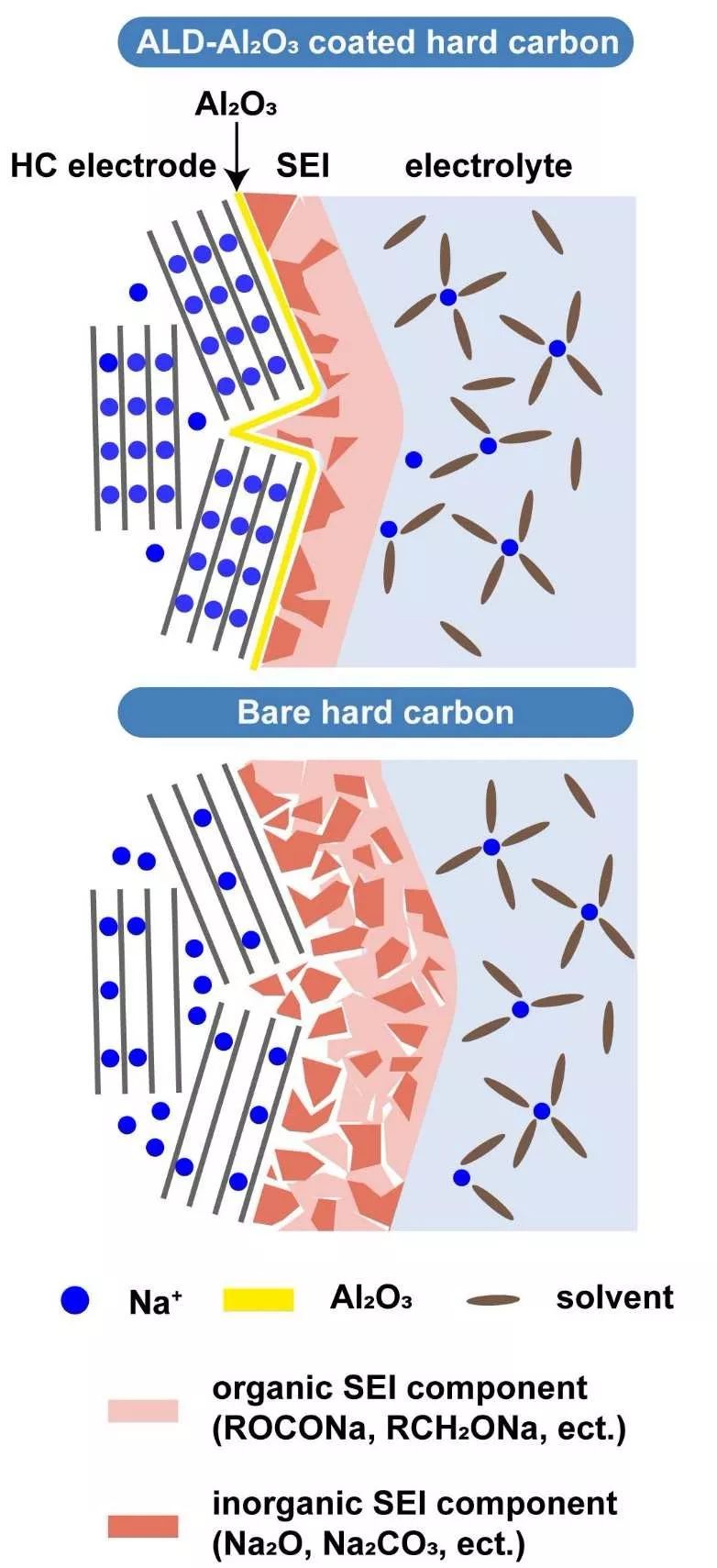

ALD-Al2O3涂層的方法有效地改善了鈉離子電池用硬碳負極的電化學性能。ALD-Al2O3涂層對硬碳電極的影響如上圖所示。ALD工藝是一種有效的方法，可以在電極上控制沉積一層均勻的、非活性的Al2O3薄膜。作為“人造SEI”在電極表面，與沒有圖層的電極相比，非導電Al2O3沉積膜可誘導形成有機成分較多的SEI膜，從而防止電解質滲透并減少副反應，從而形成較薄/較少的SEI。同時，有機SEI膜組分可以填補無機松散組分的空隙，有助于形成堅固致密的SEI膜，防止在循環過程中SEI斷裂，使循環性能穩定。

?

此外，Al2O3沉積的薄膜有效地降低了界面電阻，使更多的鈉離子嵌入石墨烯層，使得平臺容量（低電位區）顯著增加。這與“吸附嵌入（插層）”機制很吻合，斜坡容量歸因于缺陷和孔隙處的鈉離子吸附，平臺容量與硬碳材料碳層中的鈉離子插層有關。通過對硬碳結構與相應電化學性能內在關系的深入了解，可以促進具有較好電化學性能的硬碳負極的發展，促進鈉離子電池的商業化利用。

?

全文總結

綜上所述，通過簡單的ALD工藝，在硬碳電極上可控地沉積一種超薄Al2O3薄膜。沉積的Al2O3薄膜與硬碳化學鍵合，起到人工SEI的作用，使不可逆電解質分解最小化，促進良好SEI的形成并降低界面電阻。

?

因此，SHC-ALD20釋放出更高的可逆容量355 mA h g-1，增加了75%的首效和更穩定的循環性能。SEM、XPS和EIS分析結果也表明，硬炭儲鈉過程符合“吸附插層”機理，為高性能硬炭負極的結構設計提供了依據。

?

最重要的是，這項工作展示了一種簡單、通用、高效的方法來改善硬碳材料的電化學性能，這為提高高性能鈉離子電池的實際應用提供了一個新的視角。

文獻信息

Engineering Al2O3 atomic layer deposition: Enhanced hard carbon-electrolyte

interface towards practical sodium ion batteries.（Nano Energy 2019, DOI: org/10.1016/j.nanoen.2019.103903）

原文鏈接：https://doi.org/10.1016/j.nanoen.2019.103903
