背景簡介

2019年隨著諾貝爾化學獎最終花落John Goodenough、Stanley Wittingham和Akira Yoshino以表彰他們在電池發展進程中所做出的卓越貢獻，成為了LIBs的新元年。值此新舊交替之際，是時候重新審視和反思一下LIB正極化學的歷史演變，為未來的深度發展打定基礎。好巧不巧，當前主流的三類氧化物正極化學（層狀、尖晶石和聚陰離子家族）（當然這不是巧合，是實力王者）均出自John Goodenough教授在英國牛津大學和美國德克薩斯大學奧斯汀分校的課題組。既然要聽故事，自然是當事人最清楚。

這不，小編就趕緊要給大家分享德克薩斯大學奧斯汀分校Arumugam Manthiram教授近日在Nature Communications上在線發表的題為“A reflection on lithium-ion battery cathode”的最新綜述。作者不僅帶大家回顧了造就現代鋰離子技術的正極化學演變過程，還提供了對于基礎研究如何促進三大主類LIBs氧化物正極發現、優化和合理設計產生的反思，以及對這一重要領域未來發展的個人觀點。至于那些還不清楚Arumugam Manthiram教授的小伙伴，趕緊醒醒，看下去！

圖文導讀

1841年，Schauffautl首次嘗試將硫酸根離子插層進石墨，拉開了客體分子或離子與固態主體間插層化學反應的序幕，至今已180年。直到二十世紀六十年代，人們對插層材料（過渡金屬二硫化物MS2以及氧化物如WO3）的興趣日益突出，特別是對于通過客體離子插層來改變材料的電和光性質的關注。1976年，Whittingham于美國?？松緢蟮懒耸讉€可充電電池：TiS2為正極，鋰金屬為負極和鋰鹽（如LiClO4）溶于有機溶劑的液態電解液。Li-TiS2電池放電電壓小于2.5 V，每TiS2分子插層一個Li反應的可逆性良好。繼TiS2后，大量金屬二硫化物被研究作為鋰電池的電極材料。然而，這類材料有兩個主要的問題：（1）電池電壓小于2.5 V，限制了能量密度；（2）Li金屬負極枝晶生長，會引起內部短路和火災隱患，阻礙了電池的商業應用。

氧化物正極的發現

圖1 相對陰離子p能帶頂部的氧化還原能量位置

已知電池電壓是由負極和正極氧化還原能的能量差決定的，這就意味著電池電壓的增加要求正極能應盡可能低。由此，問題也就轉變?yōu)椋喝绾谓咏牧现凶銐蚋哐趸瘧B(tài)金屬離子的更低能帶？基于在材料尤其是過渡金屬氧化物性質基礎研究的三十年經驗積累，Goodenough采用“S2-：3p能帶頂高于O2-：2p能帶頂”的基本理解來設計氧化物正極（圖1）。由圖可見，要接近高氧化態如Co3+/4+的低能帶受限于S2-：3p能帶頂，將導致S2-離子氧化為（S2）2-。相反，在氧化物中，正極氧化還原能能夠通過接近Co3+/4+低能帶明顯降低，電池電壓增加至4 V。

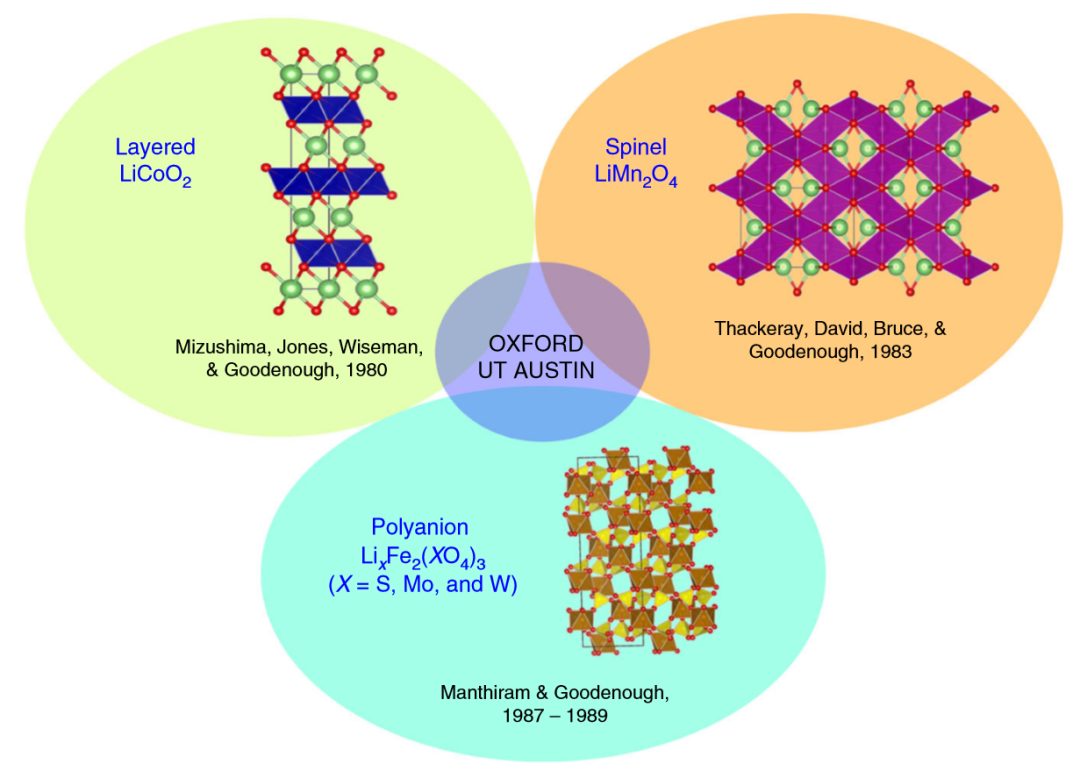

圖2 二十世紀八十年代發現的三類氧化物正極

Goodenough組和三位訪問學者基于上述基本理念在二十世紀八十年代發現了三類氧化物正極。三位訪問學者分別為來自日本的Koichi Mizushima，從事層狀氧化物研究；來自南非的Michael Thackeray，從事尖晶石氧化物研究；和來自印度的Arumugam Manthiram（敲黑板，作者?。。瑥氖戮坳庪x子正極研究（圖2）。他們?nèi)辉跁r間上沒有重疊，前兩位項目后陸續離開了，而Arumugam Manthiram一直從牛津大學到德克薩斯大學奧斯汀分校都在Goodenough組工作（人稱UT Austin鋰電繼承人）。

正極一：層狀氧化物

研究的首個氧化物正極是層狀LiCoO2，結構如圖2所示，一價Li+和三價Co3+離子有序排列在氧離子立方密排巖鹽結構的交替（111）面。Li+和Co3+離子較大的電荷和尺寸差異使得材料具有優異的結構穩定性以及高電子和鋰離子傳導率（圖3（a））?；谶@些特性，LiCoO2現在仍是最好的正極選擇之一，工作電壓高達4 V。不過，由于Co3+/4+能帶與O2-:2p能帶頂重疊了（圖1），LiCoO2的實際容量限制在140 mA h g-1。

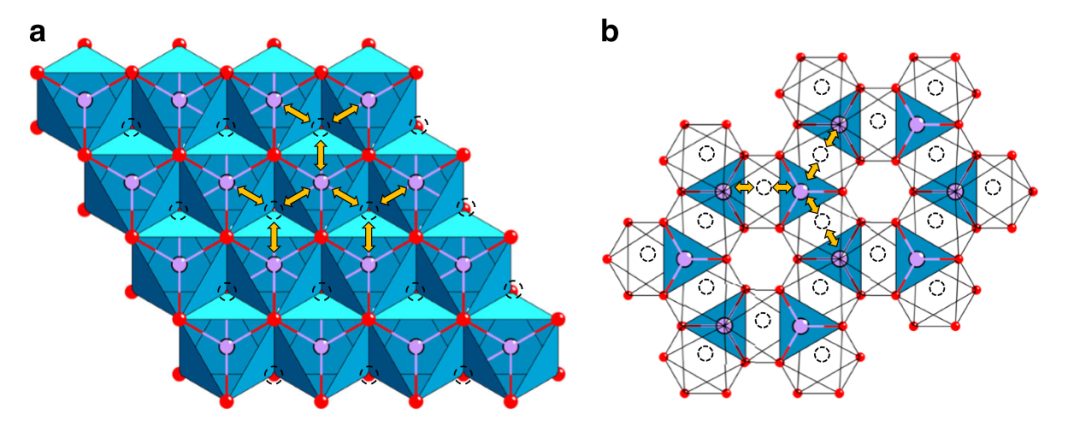

圖3 密排氧化物中更低能壘的鋰擴散通道O3層狀LiMO2正極尖晶石正極

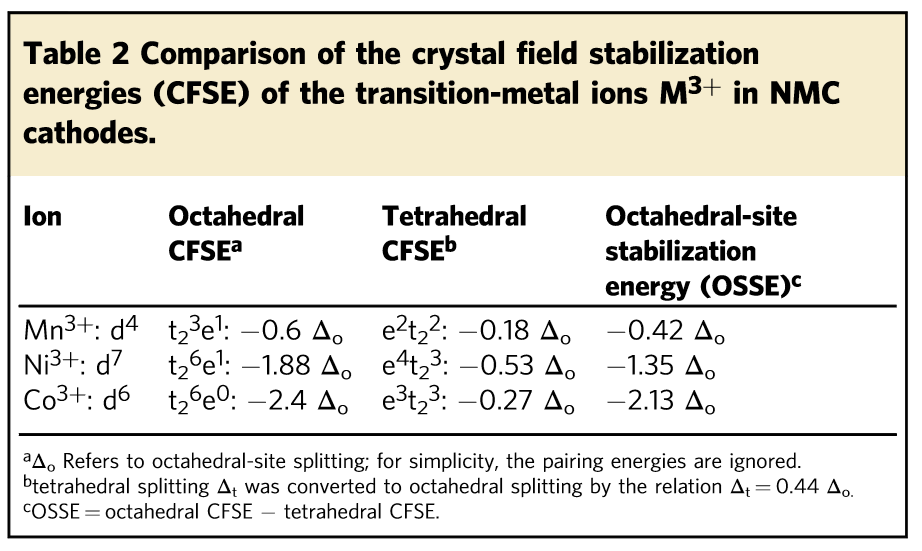

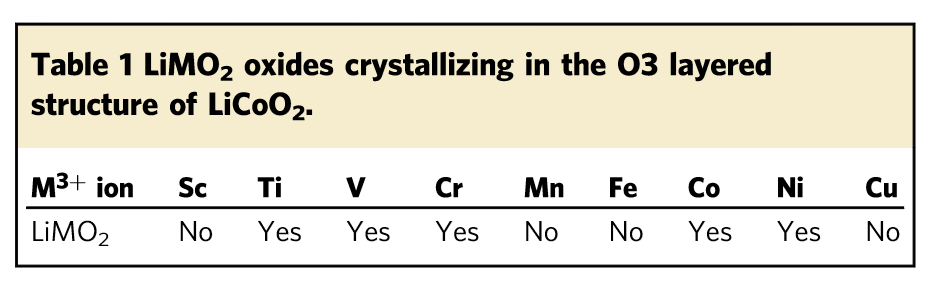

繼LiCoO2之后，近幾年還有很多層狀LiMO2（M為3d過渡金屬）氧化物被研究。作者從合成難易度（表1）、結構穩定性（表2，晶體場穩定化能（CFSE））和工作電壓（圖1）等多方面綜合討論了這些LiMO2氧化物所面臨的挑戰。

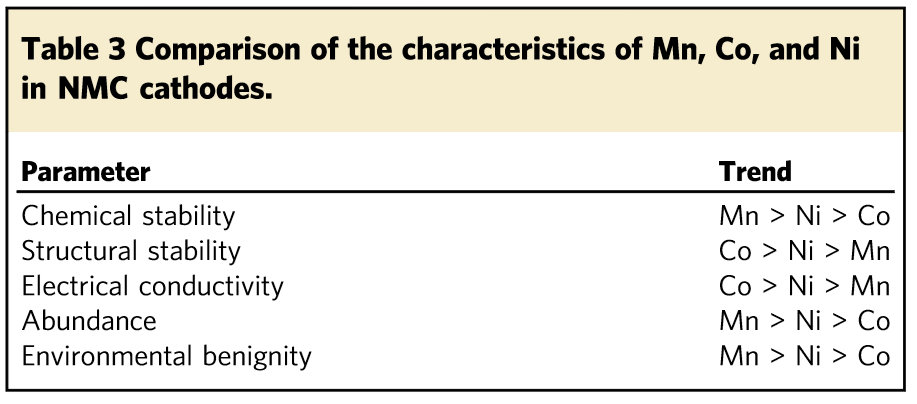

三元材料LiNi1-y-zMnyCozO2（NMC）是過去數十年比較成功的層狀氧化物，那你思考過為什么要用三種過渡金屬離子嗎？作者提出因為Ni2+/3+能帶低于Mn3+/4+，Mn4+有助于Ni以穩定N2+的形式摻雜于NMC，而且它也不參與充放電過程，僅作為結構穩定劑。通過比較各個過渡金屬離子的優缺點（表3）可見，Co和Mn在化學穩定性和結構穩定性兩個主要方面具有截然相反的表現，而Ni3+/4+的五個性能指標都介于Mn和Co之間。這也是近年來有逐步增加NMC中Ni含量并減少Co含量以增加容量并降低成本的研究趨勢的原因。

正極二：尖晶石氧化物

隨著1982年來自南非的Thackeray報道了鋰插入磁鐵礦（Fe3O4）后以尖晶石結構結晶，在牛津大學發現的第二類氧化物正極是尖晶石LiMn2O4，結構如圖2所示，Mn3+/4+占氧離子立方密排尖晶石框架的16d八面體位，Li+離子占8a四面體位。穩定的[Mn2]16dO4骨架提供了三維鋰離子擴散通道以及快速電子和鋰離子傳導性（圖3（b）），其充放電特性甚至比LiCoO2還要快。工作電壓高達4 V，實際容量<130 mA h g-1。3 V處，額外的鋰能嵌入16c八面體空位形成鋰化尖晶石[Li2]16c[Mn2]16dO4，原先的8a鋰離子也自發遷移至16c八面體空位。相同的Mn3+/4+氧化還原對，電壓降低1 V，可見固體中位置能在控制電位方面的重要作用。此時盡管材料容量增加了，但伴隨的Jahn-Teller畸變將引起大的體積變化，所以在實際電池中3 V區域的容量沒有用起來。

從LiCoO2到LiMn2O4的一個重要優勢是成本的顯著降低。但LiMn2O4面臨的關鍵問題是Mn3+在酸性電解液（痕量H+離子出現）中會發生歧化反應生成Mn4+和Mn2+。其中Mn2+溶解，不僅惡化了正極，也會使石墨負極嚴重中毒，限制LIBs的循環壽命。有研究報道少量鋰替代Mn能夠有效改善上述現象。

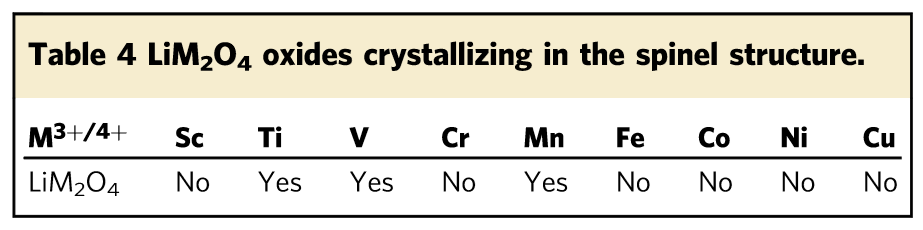

不像層狀LiMO2氧化物，已知LiM2O4尖晶石氧化物僅有M=Ti、V和Mn（表4），這是因為高度氧化的M3+/4+氧化態通過傳統高溫合成法很難穩定。在這三種尖晶石氧化物中，LiTi2O4電壓低，不適合做正極。LiV2O4遭受結構變化，3 V低電壓，也不適合。還能用其他離子像Cr、Co和Ni部分替代Mn。比較成功的一個例子是LiMn1.5Ni0.5O4，電壓為4.7 V，容量為135 mA h g-1。但目前還缺乏合適的高壓穩定電解液與之匹配。

正極三：聚陰離子氧化物

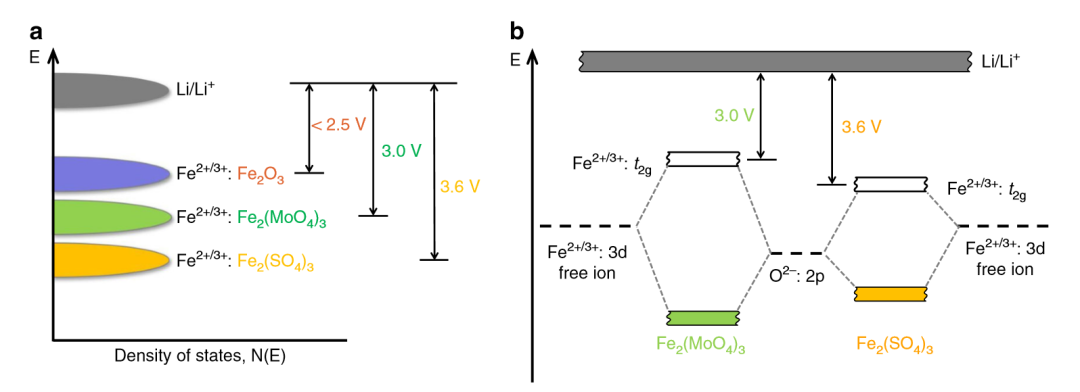

圖4 抗衡陽離子在改變聚陰離子氧化物氧化還原能中的作用

第三類氧化物正極是聚陰離子氧化物?；谠谟《葧r做的博士論文工作——聚陰離子氧化物Ln2(MoO4)3氫還原以獲得更低價Mo4+氧化物Ln2(MoO3)3，Manthiram合成了相似聚陰離子氧化物Fe2(MoO4)3和Fe2(WO4)3，以NASICON相關骨架結構結晶（圖2）。發現Fe2(MoO4)3和Fe2(WO4)3（3.0 V）均具有明顯高于簡單氧化物如Fe2O3或Fe3O4（<2.5 V）的放電電壓時，Manthiram又研究了與Fe2(MoO4)3有相同結構的Fe2(SO4)3，獲得了更高的放電電壓3.6 V。通過比較四個具有相同F(xiàn)e2+/3+氧化還原對的同構氧化物工作電壓（圖4）認識到，更強Mo-O或W-O共價鍵通過誘導效應弱化了Fe-O鍵的共價性，導致Fe2+/3+氧化還原能降低，工作電壓增加。更強的S-O鍵則會進一步增加電壓。

受到前期工作的啟發，Manthiram和Goodenough在二十世紀八十年代后期研究了基于磷酸基團的聚陰離子氧化物。但同時期高溫氧化銅超導體的出現轉移了他們的注意力，于是磷酸鹽項目后來就交給了博士生Geeta Ahuja。Ahuja的博士論文研究了LiTi2(PO4)、LiZrTi(PO4)3、NbTi(PO4)3和SbTi(PO4)3四種材料，同樣發現磷酸基團的誘導效應顯著增加了材料的工作電壓。遺憾的是，因為這些材料不高的工作電壓（2-3 V）、兩相反應和較差的電導性等特性在當時對于正極和負極均不具備吸引力，所以研究結果沒有發表。同時，1991年Sony公司宣布LiCoO2-石墨鋰離子電池商業化。受到這則新聞的激勵，最終在確定聚陰離子類正極和誘導效應后的第十年——1997年發現了橄欖石型LiFePO4正極。具有更低價如Co2+/3+或Ni2+/3+的LiMPO4聚陰離子氧化物正極電壓高達5 V，進一步說明了金屬-氧鍵變化給予的誘導效應在調控工作電壓方面的能力。

相較前兩類氧化物正極（層狀和尖晶石），硫酸鹽、磷酸鹽和硅酸鹽類聚陰離子氧化物在材料用途和數量方面更多元化。像Li3V2(PO4)3、Na3V2(PO4)3、Na3V2(PO4)2F3和LiFePO4等都成為了對鋰離子電池或鈉離子電池極具吸引力的正極材料。

展望

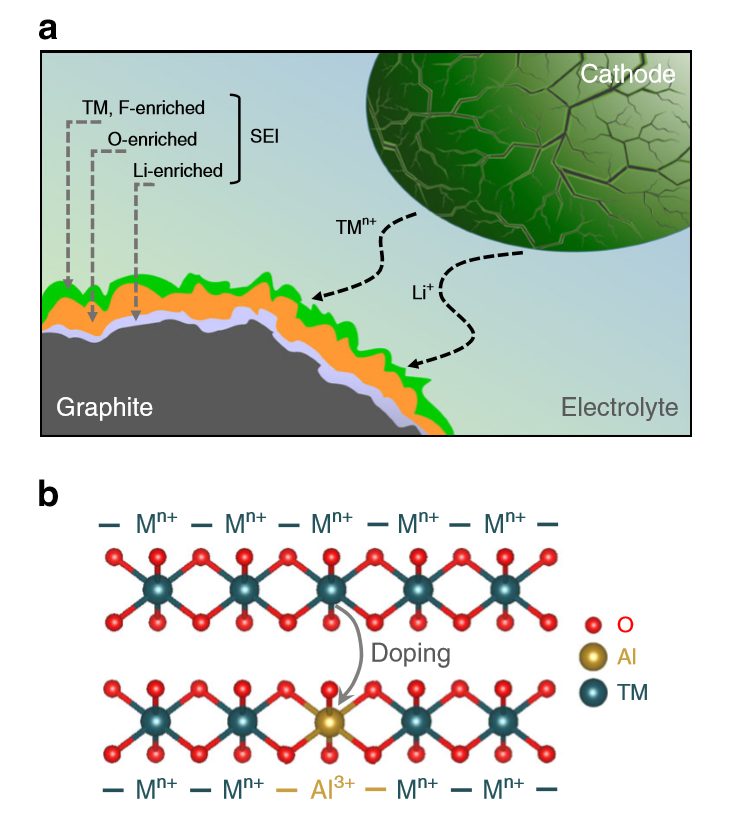

圖5 與高鎳層狀氧化物正極有關的挑戰和陽離子摻雜的作用

很明顯三類氧化物正極中，高質量和體積能量密度的層狀氧化物（至少在近期）是最受歡迎的正極選擇。為了跟上便攜式電子設備的發展，增加電動汽車的行駛里程，作者提出未來大家還應共同努力增加正極的容量并降低材料成本，具體討論了如下三個方向：

富鋰層狀氧化物：在過去15年，富錳無鈷的富鋰層狀氧化物如Li1.2Mn0.6Ni0.2O2由于便宜且容量高，極具吸引力。但如前所述，這類材料面臨的挑戰是循環過程中層狀向尖晶石的結構轉變和產生的電壓降，以及Mn溶解和對石墨負極毒化。此外，受富鋰材料中氧離子參與氧化還原的啟發，基于陰離子氧化還原的正極最近收到了很多關注。但這類正極在全電池中的長循環穩定性還需全面評估。

高鎳材料：最近，在三元NMC正極中增加Ni量并降低或消除Co量策略變得越來越重要。但高鎳層狀氧化物有三大關鍵挑戰：循環不穩定性、熱力學不穩定性和空氣不穩定性，所有這些都與Ni3+或Ni4+與有機電解液或環境空氣接觸時的不穩定性有關。充電時，化學不穩定Ni4+生成，與電解液劇烈反應形成厚固態電解質界面相（SEI）膜，同時伴隨Ni和Mn的溶解，遷移并沉積到石墨負極上。沉積到負極的過渡金屬催化電解液分解，導致形成了如圖5所示的具有多層結構的厚SEI膜。該膜的厚度會隨循環的深入和Ni量的增加而增加。此外，高鎳材料在高荷電狀態發生的相變伴隨體積變化，會引入裂紋生成新表面，增大表面活性。直覺體相陽離子摻雜（圖5（b））和表面穩定策略能有助克服上述挑戰。但總的來說，在未來應采用可控材料合成方法和先進的體相和表面表征技術建立深入的基礎科學理解，從而減緩相關問題。

轉換反應正極：本文提到的三類嵌入機制氧化物的容量通常受限于有限的晶格位置，以及不同氧化還原對間較大的電壓階躍?？紤]到這點，替代方法是專注轉換反應正極，如單質硫和氧氣。鋰空電池面對的挑戰是電解液催化分解導致較差的循環壽命和緩慢反應動力學。鋰硫電池近年來取得了很大的進步，有望獲得應用。但在后續發展中，還需認真考慮必要的實用參數和指標并貫徹以使鋰硫技術成功。
