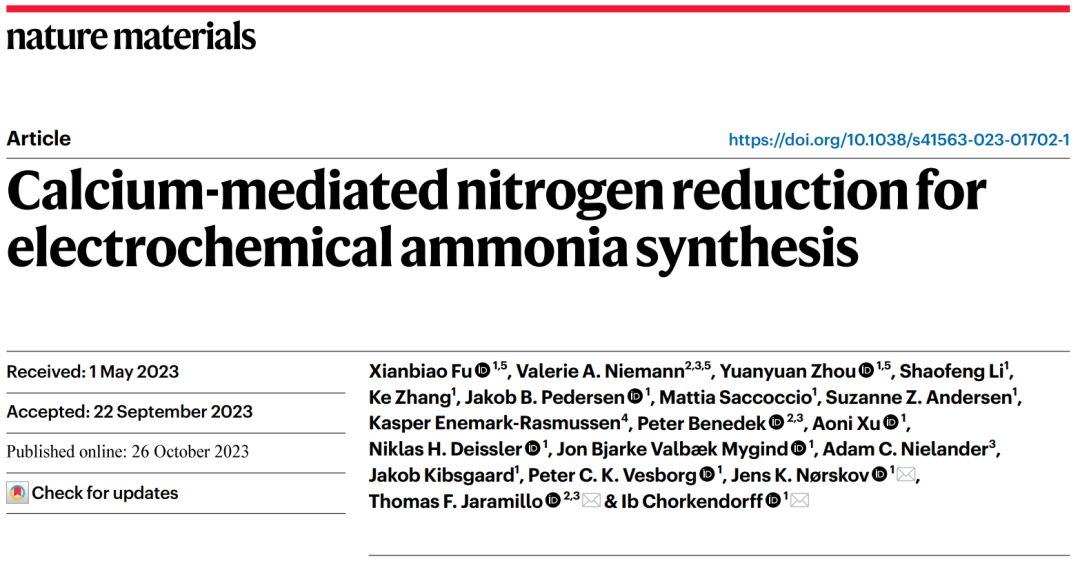

氨（ NH3 ）是化肥、含氮有機化學品、藥物和聚合物生產的重要化合物，在現代工業中發揮著不可或缺的作用。 2021 年，通過哈伯 – 博施（ Haber-Bosch ）工藝全球的氨產量高達 1.82 億噸。 然而，哈伯 – 博施工藝需要高溫高壓的反應條件（ 150-200 bar 和 350-450°C ），能 耗占全球能源供應的 1% ，并二氧化碳的排放占全球碳排放的 1.3% 。 因此，科學家已經嘗試了許多方法來探索在較溫和條件下可持續的合成氨，電化學合成氨（包括電催化 相比于高度集中化生產的哈伯 – 博施法，電化學合成氨可以實現分散式、環境友好的氨生產，并能充分利用分散的可再生能源。 目前，鋰介導的氮還原反應（ Li-NRR ）已被廣泛研究，被認為是電化學氨合成最有前景的途徑之一。 然而，除了金屬鋰以外的金屬仍有待探索，以尋求能源效率、反應速度、穩定性、反應器設計和成本等方面的潛在優勢。 丹麥科技大學Ib Chorkendorff 教授和Jens K. N?rskov 教授和斯坦福大學Thomas F. Jaramillo 教授 等人發現鈣（Ca ）能夠介導氮?dú)猓?span lang="EN-US" style="text-decoration: none solid rgba(0, 0, 0, 0.9); letter-spacing: 0.578px; font-size: 15px; font-family: Arial, sans-serif;">N2 ）還原以合成氨（Ca-NRR ），經過嚴格的氣體純化和定量同位素標記實驗，使用六氟異丙氧基硼酸鈣（Ca[B(hfip)4 ]2 ）作為電解質，在常溫常壓下實現了40±2% 的法拉第效率（FE ）。該結果開辟了使用豐度高的金屬進行介導電化學合成氨的可能性，為探索其他金屬體系的可能性提供了動力和范例。相關工作以《Calcium-mediated nitrogen reduction for electrochemical ammonia synthesis Nature Materials 文章第一作者付先彪博士 ，在國際期刊發表學術論文 30 余篇，其中以第一作者或共同第一作者在 Science 、 Nature Materials 和 Nature Catalysis 等國際期刊發表學術論文 10 余篇。 拓展閱讀 ：電化學合成氨，今日重磅Science！

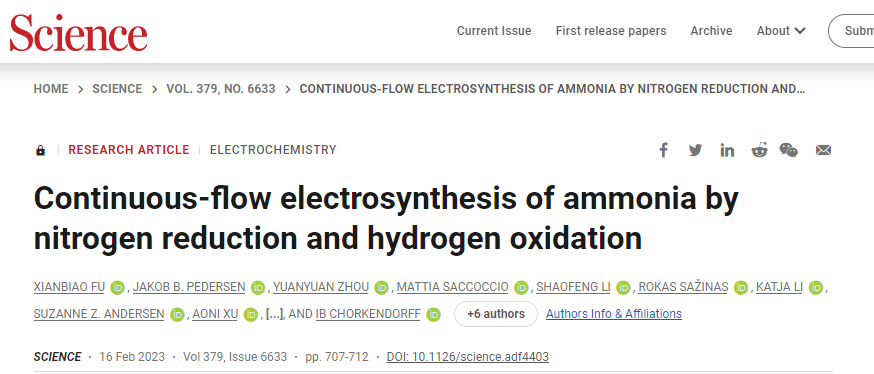

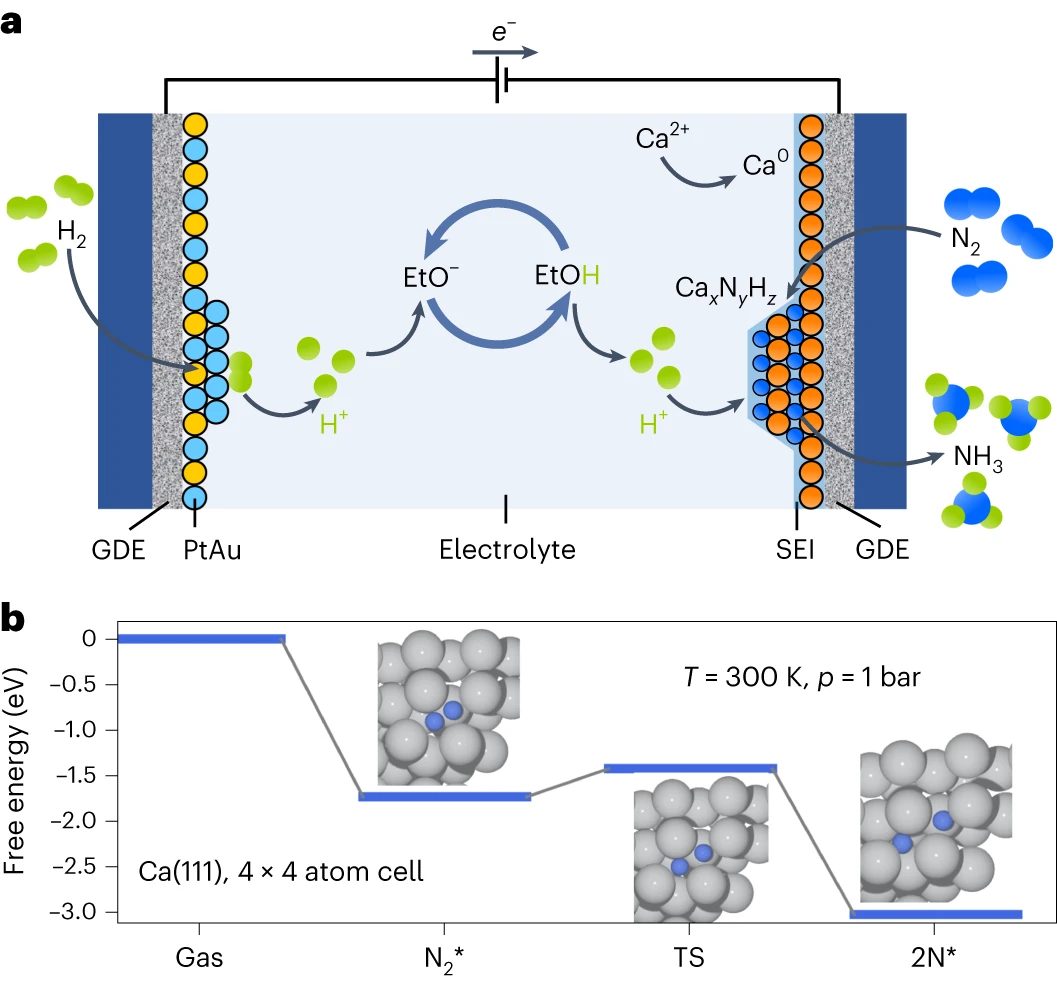

Li-NRR 已經取得了重要進展，作者發現Ca 是一種有前途的鋰替代品，它是地殼中第五豐富的元素，豐度約為4.7% （Li 只有18 ppm ）。電化學合成氨的 連續流反應器 已經成功在Li-NRR 得到應用（ Science, 2023, 379(6633): 707-712. ） ，這為探索其他金屬介導電化學合成氨提供了新的平臺。在連續流反應器中Ca-NRR 的過程如圖1a 所示，電化學合成氨測試在常溫常壓條件下進行，氣體擴散電極（GDE ）位于氣體室與電解液室之間，氣體反應物直接供給在GDE 電極的一側，GDE 的有效面積是25 cm2 。氮?dú)夂蜌錃夥謩e在陰極側和陽極側供給，電解液進行循環。理論計算表明金屬Ca 表面上的N2 解離能壘相對較低，這表明在常溫常壓條件下Ca 表面上的N2 解離速度很快（圖1b ） 。 圖1. Ca-NRR過程示意圖以及理論計算 為此，實驗上也進行了驗證 Ca 活化 N2 的可行性（圖 2 ）。 所有測試在超高真空系統中（ UHV ）完成，在襯底上磁控濺射形成新鮮的 Ca 薄膜，原位測試 XPS ； 然后轉移到 1 bar N2 的反應器中，常溫下停留 10 min ，再次測試 XPS 。 在暴露 N2 氛圍之后的 Ca 薄膜表面可以探測到與氮化鈣相似的 N 信號， 證明了在Ca 薄膜在常溫常壓條件下，可以化學活化N2 ，與理論計算結果吻合。

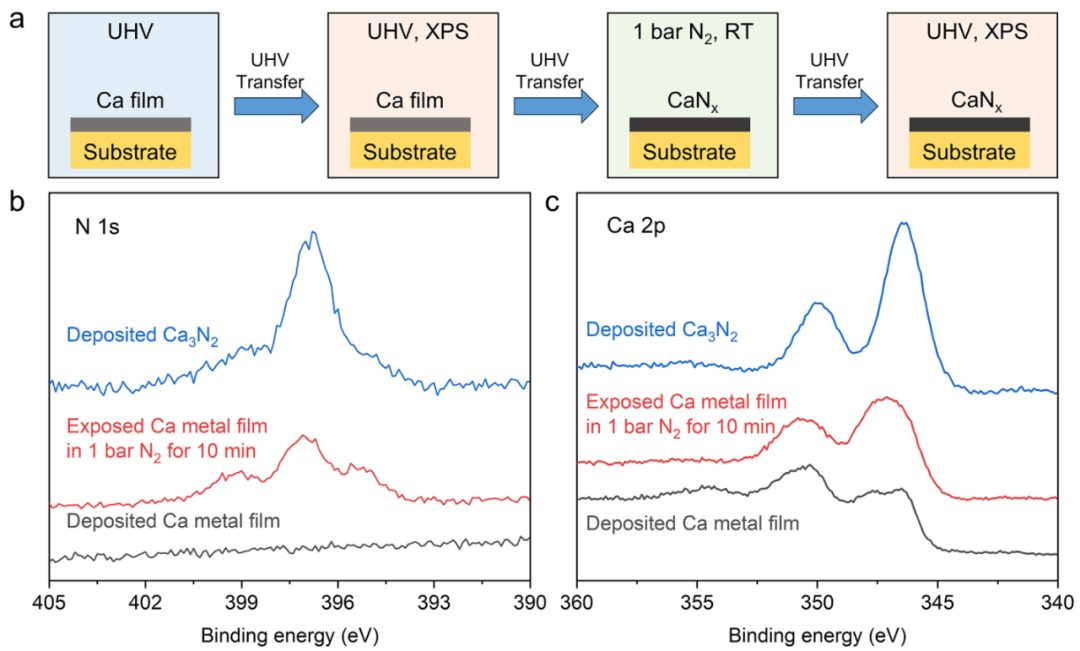

圖2. ? 常溫常壓下Ca活化N 2 的超高真空實驗
Ca-NRR 的第一步是在常溫常壓條件下，在GDE 電極上電化學沉積出金屬Ca 。作者在連續流反應器中測試了不同Ca 鹽的電化學沉積行為，由于溶解度問題，Ca(BF4 )2 和Ca(ClO4 )2 在碳酸丙烯酯（PC ）中測試，常溫常壓下，不能實現金屬Ca 的沉積。這與金屬鈣電池研究中的結果吻合，而且Ca(TFSI)2 在常溫常壓下也不能進行金屬鈣沉積（這也是探索Ca-NRR 失敗最常見的原因）。目前，Ca(BH4 )2 和Ca[B(hfip)4 ]2 在四氫呋喃（THF ）的溶液中可以實現金屬Ca 的電化學沉積（圖3a ） ，圖3b 展示了Ca[B(hfip)4 ]2 的計時電位曲線（CP ），Ca-NRR 體系可穩定運行。在無電位循環和常溫常壓條件下，Ca(BH4 )2 和Ca[B(hfip)4 ]2 分別實現了28±3% 和33±1% 的產氨法拉第效率（圖3c ）。 當采用電位循環時（ 1 min deposition + 1 min resting ）， Ca[B(hfip)4 ]2 實現了40±2% 的產氨法拉第效率。 當把陰極側 N2 換為 Ar 時，沒有檢測到氨（圖 3c ）。 由于 Ca(BH4 )2 和質子穿梭劑乙醇（ EtOH ）發生反應，釋放氫氣，當 Ca(BH4 )2 作為電解質時，體系中缺少可將氮化物質子化的質子，因此大部分所產的氨來自電極氮化物的水解（圖 3c ）。 與之不同的是 Ca[B(hfip)4 ]2 可與 EtOH 兼容，所產生的氨分布在電解液和氣相中。

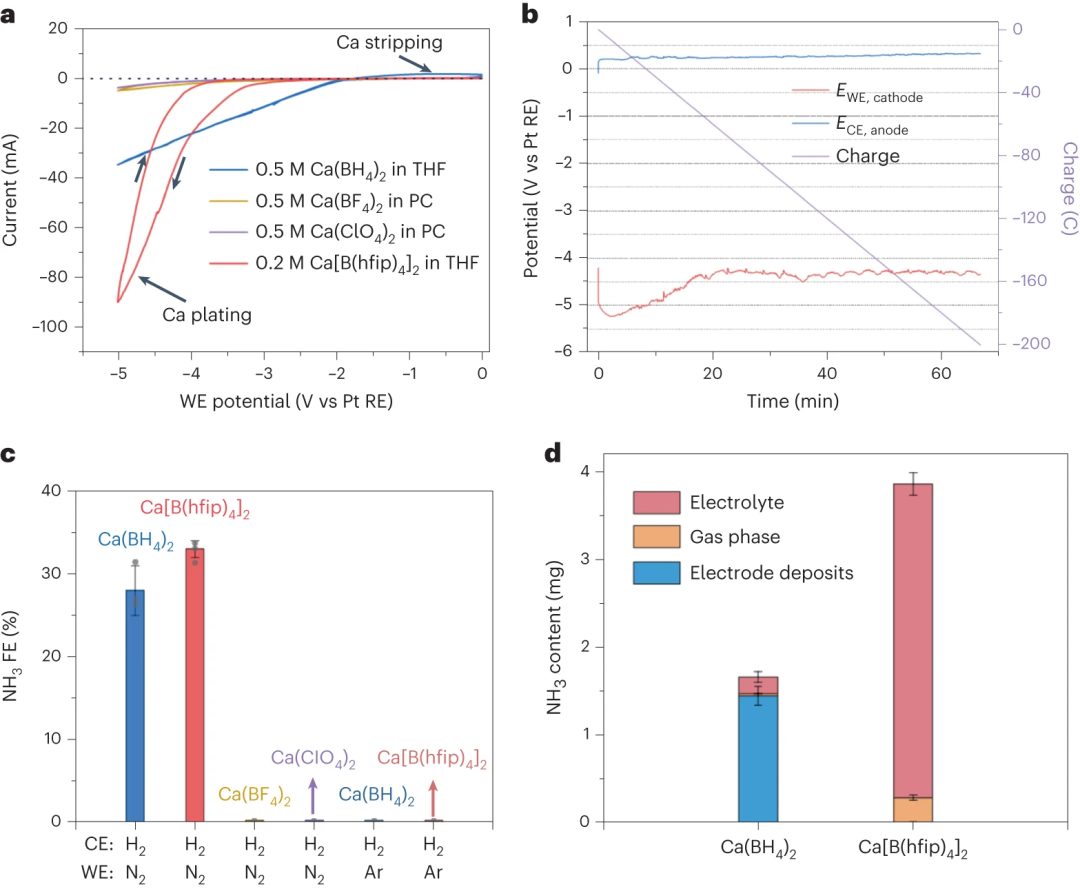

圖3. ?Ca-NRR在流動電解池中測試結果 為了證明Ca-NRR 中所產的氨來自于N2 還原，15 N2 氣體首先經過氣體純化裝置，然后進行兩次獨立的 15 N2 實驗，所產的氨分別用NMR 和離子色譜IC 定量，檢測到所產生的氨為15 NH4 + （圖4 ）。為了進一步確認Ca-NRR 的可行性，在相同條件下，分別用14 N2 和15 N2 作為陰極側供給氣，檢測產氨量隨電荷量的變化，發現二者所產14 NH4 + 和15 NH4 + 的量接近。嚴格的同位素定量實驗證明了Ca-NRR 過程中所產的氨來自于N2 還原。

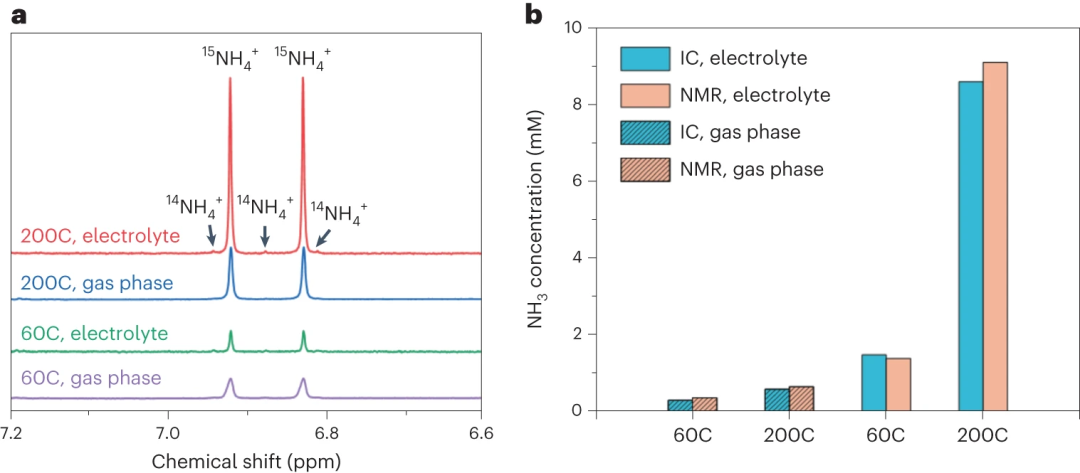

圖4. ? 兩次獨立的同位素 15 N2 標記實驗
使用XPS 探測了反應后陰極電極沉積物在不同刻蝕時間的信息（圖5 ），當 Ca(BH4 )2 作為電解質時，可以探測到明顯的N 信號，該N 信號來自于電極表面的氮化鈣等物種，由于Ca(BH4 )2 與EtOH 反應，消耗了可用的質子，沒有可用的質子將氮化物質子化（體系處于質子限制區域），在Ca-NRR 過程中累積了可觀的氮化物在陰極電極表面。與此不同，Ca[B(hfip)4 ]2 與EtOH 兼容共存，及時質子化了電極表面的氮化物（體系處于氮?dú)庀拗茀^(qū)域），導致幾乎無氮化物在陰極電極表面積累，XPS 沒有探測到N 信號。這些XPS 結果與圖3d 的實驗結果一致。

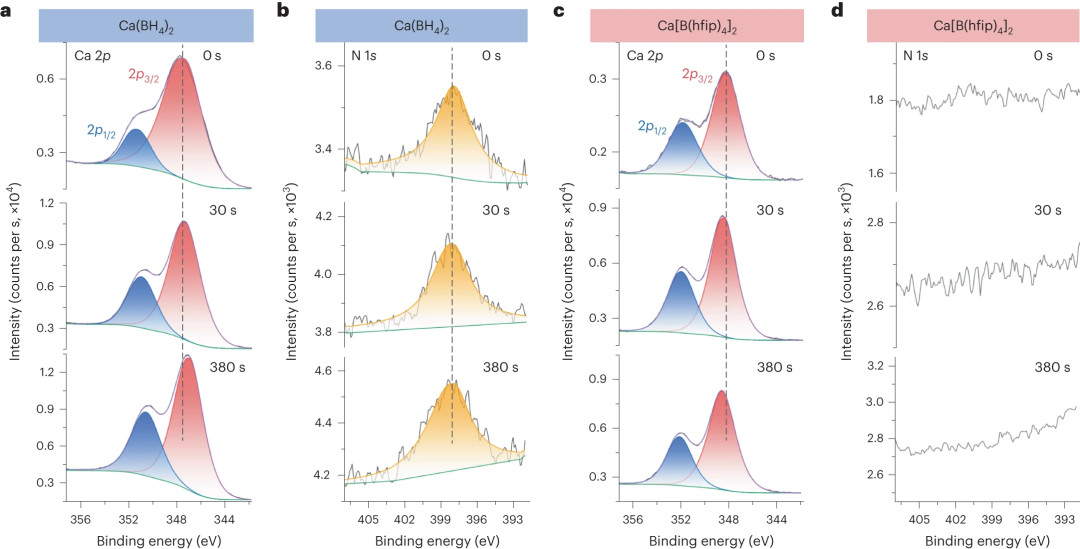

圖5. ? 反應后陰極電極沉積物在不同刻蝕時間的XPS 本文證實了 Ca 介導 N2 還原電化學合成氨（ Ca-NRR ）的可行性。作者發現，在室溫下使用 Ca(BH4 )2 作為電解質，金屬 Ca 可以電沉積到 GDE 上，然后金屬 Ca 與 N2 反應，在電極上形成 Cax Ny Hz 沉積物，將 Cax Ny Hz 沉積物浸入水中會釋放出氨。 Ca(BH4 )2 的間接法拉第效率為 28±3% 。由于 Ca(BH4 )2 在 Ca-NRR 過程中與質子穿梭劑 EtOH 的反應，即不能與 EtOH 兼容，作者將 Ca(BH4 )2 與六氟異丙醇（ hfip ）反應合成了另一種鈣鹽 Ca[B(hfip)4 ]2 ，將 Ca[B(hfip)4 ]2 作為電解質溶解在 THF 中，以 EtOH 作為質子穿梭劑，在連續流電解池中成功實現了連續的 Ca-NRR 電化學合成氨。 在常溫常壓條件下，產氨的FE 為40±2% 。定量 15 N2 同位素標記實驗和Ar 空白實驗表明，Ca-NRR 過程中產生的氨來自于N2 還原。這項工作會激發大家對其他金屬介導合成氨的探索，例如 Mg 、 Ba 、 Sr 和 Na 用于介導 N2 還原成氨。這些探索將拓寬高效、高選擇性、高穩定、高經濟性和可放大的電化學肥料合成技術的選擇范圍。 付先彪 ，2016年本科畢業于中南大學應用化學專業，2021 年在電子科技大學獲得博士學位（導師： 康毅進教授），博士期間曾在美國西北大學和約翰斯 · 霍普金斯大學海外博士留學 3 年。 現為丹麥科技大學物理系瑪麗 – 居里研究員（合作導師： 丹麥兩院院士 Ib Chorkendorff 教授），瑪麗 – 居里學者（ 2021 年）， 入圍 Materials Today Catalysis 期刊第一屆 Rising Stars 。 在國際期刊發表學術論文 30 余篇，其中以第一作者或共同第一作者在 Science 、 Nature Materials 和 Nature Catalysis 等國際期刊發表學術論文 10 余篇。 目前主持歐盟瑪麗 – 居里學者項目 1 項（ 23 萬歐元），申請國家發明專利 4 項 ( 授權 3 項 ) 、國際專利 2 項（授權 1 項）； 擔任 eScience 、 Nano Research 和 Applied Research 等期刊青年編委，擔任 Materials Horizons 期刊 Early Career Advisory Board， 擔任 Adv. Energy Mater. 和 Adv. Funct. Mater. 等多個期刊審稿人。 2016 年創建 “ 催化開天地 ” 公眾號并擔任主編（發布超過 1300 篇推送文章，每日閱讀量超 1 萬次）。 研究成果被 MIT Technology Review 等知名科技媒體報道。
Valerie A. Niemann，斯坦福大學博士生。 周院院 ，2020年于德國馬克斯普朗克協會下的Fritz-Haber institute以”summa cum laude ”獲理論物理博士學位，2020-2021年，在Fritz-Haber institute和Cardiff University合作中心從事博士后研究，2021年至今在丹麥科技大學物理系從事博士后研究。研究方向集中于表界面在真實條件下的動態微觀構型。目前僅以通訊作者兼第一作者身份在Phys. Rev. Lett.，Phys. Rev. B雜志發表論文。
Ib Chorkendorff ，丹麥科技大學物理系教授，丹麥皇家科學院院士和工程院院士，英國皇家化學會會士，Villum可持續燃料與化學科學中心(V-SUSTAIN)主任，獲得2022年度的“埃尼能源前沿獎”。Chorkendorff教授的研究專注于尋找新的催化劑，以提高能源生產/轉化和環境保護。目前，已在Science, Nature, Nat. Mater., Nat. Chem., Nat. Energy, Nat. Cat., Joule等期刊發表論文410余篇，論文被引73,000余次，h-index 105，獲得國際專利22項，出版了催化領域的經典教科書“Concepts of Modern Catalysis and Kinetics”。自2017年以來，連續入選Clarivate全球高被引科學家名單。
Thomas F. Jaramillo ，斯坦福大學化工系教授。SUNCAT Center for Interface Science and Catalysis主任。
Jens K. N?rskov ，丹麥科技大學物理系教授，丹麥國家研究基金會主席，丹麥工程院院士，美國國家工程院外籍院士，曾任斯坦福大學Leland T. Edwards教授，斯坦福大學SUNCAT界面科學與催化中心創始人(2010-2018)，獲得2022年度的“埃尼能源前沿獎”。N?rskov教授主要從事催化基礎理論的相關研究，從電子層面出發，對催化反應規律進行描述，為催化劑的設計做出了很多杰出貢獻，近年來，在軟件開發、算法研究、合成氨和燃料電池領域均有重大進展。他提出的d-band center理論是目前計算化學領域應用最廣泛的經典理論之一，推動了電催化領域的發展。目前，已在Science, Nature等期刊發表論文600余篇，被引次數高達22萬+，h-index 221。 Calcium-mediated nitrogen reduction for electrochemical ammonia synthesis, Nature Materials, (2023). https://www.nature.com/articles/s41563-023-01702-1
