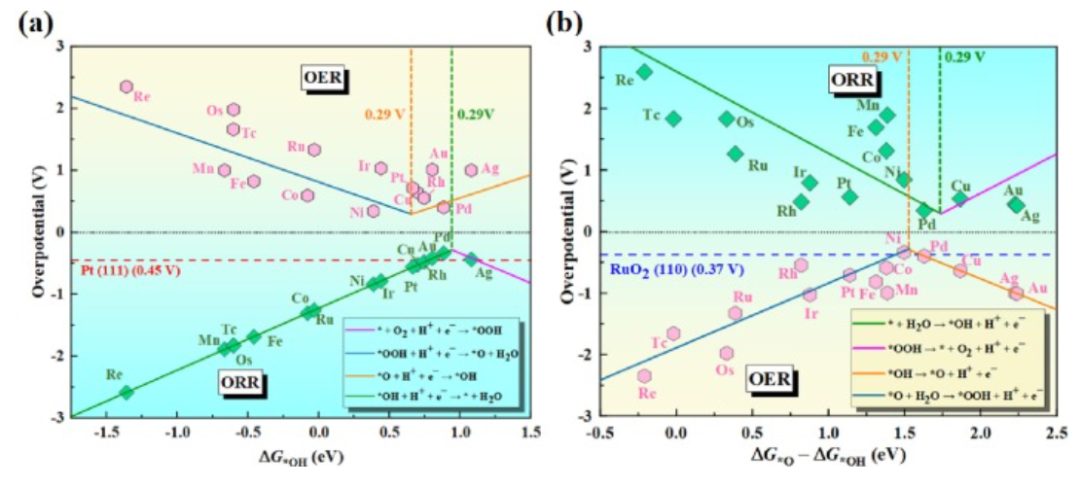

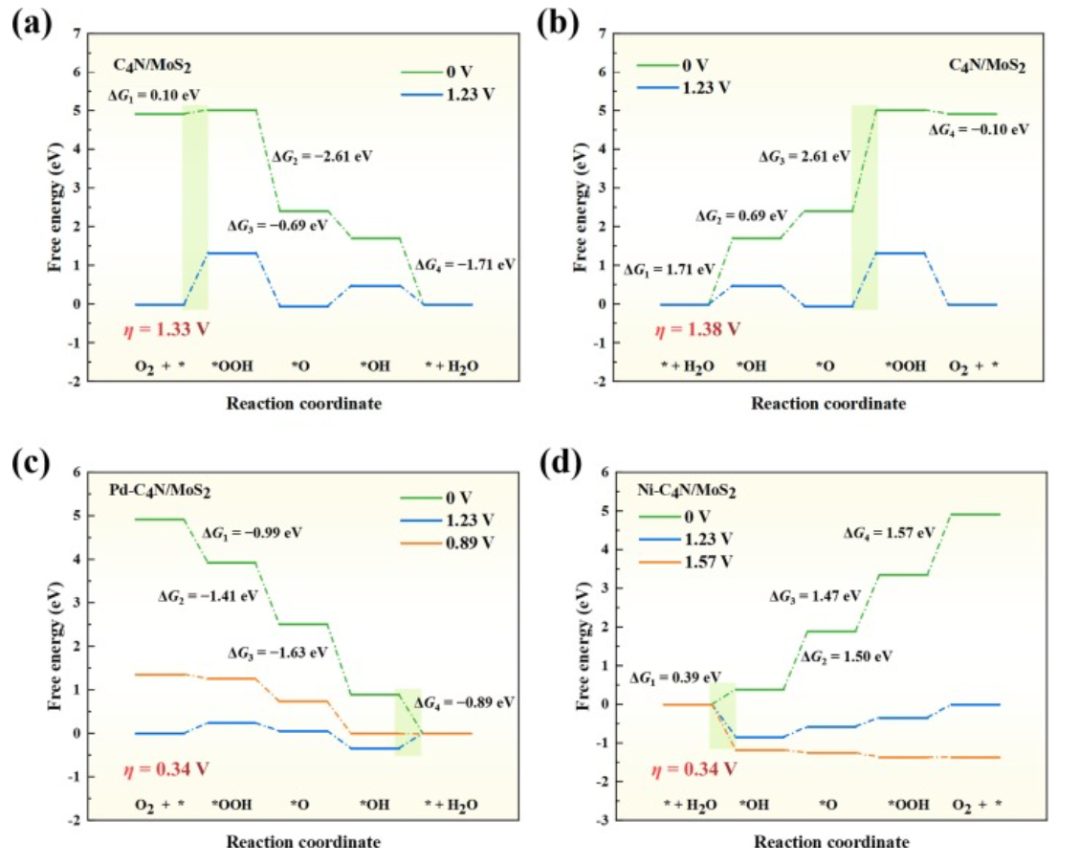

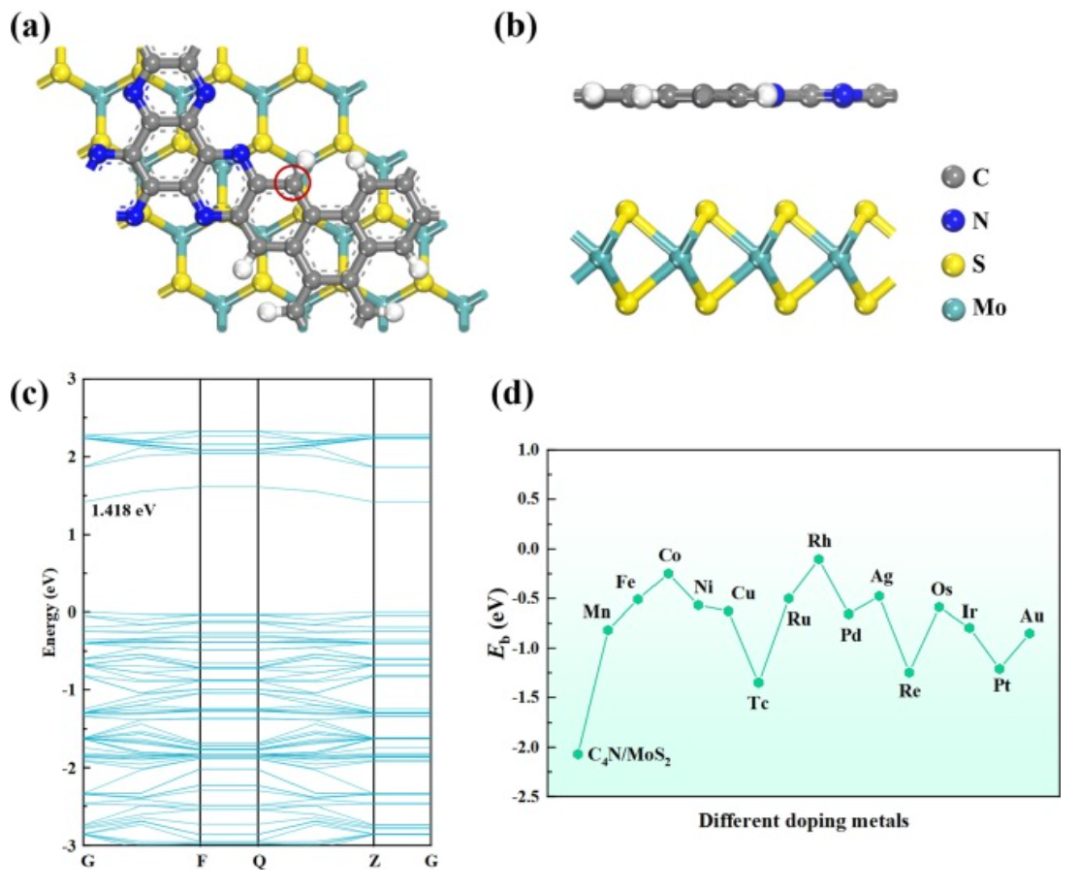

用于氧還原反應（ORR）、析氧反應（OER）和析氫（HER）的多功能電催化劑是開發新型綠色能源轉換和存儲技術的必要前提。近日，西南石油大學陳鑫等人利用密度泛函理論對原始和金屬修飾的C4N/MoS2（TM-C4N/MoS2）的ORR、OER和HER催化性能進行了綜合計算。在本文中，所有的計算均采用密度泛函理論（DFT）方法，并使用Materials Studio軟件包的DMol3模塊，以及使用廣義梯度近似（GGA）和Perdew-Burke-Eznerhof（PBE）函數來計算交換關聯勢。作者使用雙數值正極化（DNP）作為原子軌道基集，并且彌散值為0.005?，以實現精確的電子收斂。此外，為了權衡計算精度和效率，作者采用了有效核心電勢（ECP），并將計算過程中的能量、最大力和最大位移的收斂標準分別設置為2×10?5 Ha、0.004 Ha ??1和0.005?。在結構優化過程中，作者使用基于Monkhorst-Pack網格的4×4×1 k點網格對布里淵區進行采樣，并且允許所有原子在沒有約束的情況下保持馳豫。圖1. 模型結構，能帶結構和結合能如圖1a和1b所示，C4N/MoS2的優化結構包含84個原子，其中含有24個C原子、6個H原子、6種N原子、32個S原子和16個Mo原子。優化后的C4N和MoS2之間的層距離約為3.97?。此外，作者還研究了C4N/MoS2界面的電子能帶結構（圖1c），可以發現，它的帶隙（Eg）是直接帶隙，并且Eg值為1.418eV，表明其具有半導體性質。作者通過計算原始C4N/MoS2和TM-C4N/MoS2的Eb值來評估其熱力學穩定性，獲得的數據如圖1d所示。可以發現，所有的催化劑都具有負的Eb值，且范圍從?2.27到?0.10 eV，表明這些催化劑具有熱力學穩定性。如圖2a和2b所示，作者首先研究了原始C4N/MoS2異質結構的ORR和OER性能。對于ORR，只有第一步O2+*→ *OOH在U＝0V時是能量上坡的，這意味著其需要提供額外的能量才能發生該過程。當U=1.23 V時，O2+*→*OOH和*O→*OH過程都是能量上坡的，相應的ΔG1和ΔG3值分別為1.33和0.54eV。當U=0V時，OER有三個上坡步驟，這意味著其不利于進行OER過程。此外，C4N/MoS2上的ηORR和ηOER值分別為1.33和1.38V，這嚴重阻礙了其ORR和OER過程。如圖2c所示，對于ORR，當Pd-、Au-、Ag-、Rh-、Ni-、Cu-、Ir-和Pt-C4N/MoS2上沒有任何外部電勢（U=0V）時，ORR過程的每個基元步驟都可以在U=0V時自動發生，這表明了ORR過程在這些催化劑上的可行性。然而，對于U＝1.23V的情況，Pd-C4N/MoS2的第一步和第四步是能量上坡的，其分別需要0.24和0.34eV的自由能壘。此外，Pd-C4N/MoS2的PDS是最后一步（*OH→ * + H2O），相應的ΔG4值為?0.89eV。除了Ag-C4N/MoS2之外，TM-C4N/MoS2的PDS是第四步（*OH→ * + H2O）。對于OER，Ni-C4N/MoS2具有優異的OER活性，其勢能面如圖2d所示。其中Ni-C4N/MoS2的PDS是第四步（*OOH→ * + O2），ΔG4值為1.57eV。此外，TM-C4N/MoS2（TM=Mn、Fe、Co、Ni、Cu、Tc、Ru、Rh、Pd、Ag、Re、Os、Ir、Pt、Au）的ORR/OER過電位（η）分別為1.89/1.00、1.69/0.82、1.31/0.59、0.84/0.34、0.53/0.64、1.83/1.66、1.26/1.33、0.48/0.55、0.34/0.40、0.44/1.00、2.59/2.35、1.83/1.98、0.79/1.03、0.56/0.71、0.42/1.01 V。因此， Pd-C4N與MoS2形成異質結后，對ORR和OER具有良好的催化性能。圖3. 比例關系和相關矩陣從圖3a和3b可以看出，ΔG*OH與ΔG*OOH和ΔG*O的關系可以表示為：ΔG*OOH=0.96ΔG*OH+3.07；ΔG*O=1.75ΔG*OH+1.03，相應的線性決定系數（R2）分別為0.89和0.85。此外，ΔG*OOH也可以用ΔG*O表示：ΔG*OOH=0.50ΔG*O+2.56，且R2值高達0.88。如圖3c所示，εd和ΔGspecies之間的關系相當弱，因此需要考慮εd以外的貢獻，如配位數、電負性和最近鄰電負性，以獲得更準確的分析。從圖3d中可以看出，φ與ΔG*OOH、ΔG*O和ΔG*OH的相關性良好，R2值范圍為0.79～0.82。特別是，φ和ΔG*OH之間存在非常好的線性相關性，R2值高達0.82，這意味著φ可以作為描述TM-C4N/MoS2上ORR和OER催化活性的描述符。為了揭示TM-C4N/MoS2對ORR/OER過程的催化活性，作者分別使用η作為（ΔG*O?ΔG*OH）和ΔG*OH的函數建立了雙活性火山圖，如圖4a和4b所示。對于圖4a中的催化劑，當ΔG*OH分別等于0.66和0.94eV時，作為最佳ORR和OER催化劑的TM-C4N/MoS2異質結構應分別具有0.29和0.29V的最佳過電位值。對于ORR，最接近火山尖的催化劑是Pd-C4N/MoS2，ΔG*OH值約為0.89eV，并具有0.34V的低ηORR值，表明它在所研究的TM-C4N/MoS2體系中具有最高的ORR催化活性。當催化劑的ΔG*OH值在0.70-1.08eV范圍內時，它具有最高的ORR活性，如Pd-、Au-、Ag-、Rh-和Cu-C4N/MoS2。總體而言，在TM-C4N/MoS2異質結構中，Pd-C4N/MoS2和Au-C4N/MoS2表現出最好的ORR催化性能。此外，隨著ΔG*OH值的增加，很明顯只有Ag-C4N/MoS2位于火山的右側。大部分TM-C4N/MoS2位于火山的左側，可以進一步推測*OH的吸附強度在TM-C4N/MoS2系統中起著重要作用。也就是說，可以通過調節*OH的吸附強度來提高催化劑的催化性能。對于圖4b中的催化劑，當（ΔG*O?ΔG*OH）分別等于1.52和1.74eV時，作為最佳ORR和OER催化劑的TM-C4N/MoS2異質結構應分別具有0.29和0.29V的過電位值。對于OER，當ΔG*OH值為1.50eV時，Ni-C4N/MoS2最接近火山頂部，具有最低的ηOER值（0.34V），是所有TM-C4N/MoS2中最具催化活性的OER催化劑。此外，Pd-C4N/MoS2表現出與IrO2（0.37V）相當?shù)拇呋阅埽鳵h-C4N/MoS2和Co-C4N/MoS2表現出比RuO2（0.56V）更好的催化活性。而雙火山圖的頂點是接近的，這意味著有可能實現高活性的雙功能催化劑。圖5. 過電位和雙功能催化劑活性對比如圖5所示，Pd-C4N/MoS2是所有TM-C4N/MoS2中最具潛力的雙功能ORR/OER催化劑。而Rh-C4N/MoS2、Cu-C4N/MoS2和Ni-C4N/MoS2的雙功能電催化活性緊隨其后。此外，Pd-C4N/MoS2的雙功能催化活性優于一些已報道的催化劑，具體如圖5b所示。從圖6a中可以看出，純C4N/MoS2表現出普通的HER活性，ΔG*H值為0.33eV，這與Pt（11 1）的HER性能（?0.09eV）相去甚遠。因此，純C4N/MoS2不是用于HER的高效催化劑。當TM-C4N/MoS2的TM原子分別為Au、Mn、Rh和Ir時，ΔG*H值分別為0.07、0.08、?0.16和?0.21 eV。其中Au-C4N/MoS2和Mn-C4N/MoS2的HER性能優于Pt（111），相應的火山圖如圖6b所示。如圖7所示，Pd、Au和Ni原子的引入導致帶隙減小，尤其是Pd-C4N/MoS2，其帶隙減小至0.132eV。帶隙的減小表明它們比純C4N/MoS2具有更優異的導電性，從而有利于促進電子轉移和電催化反應。Pd-C4N/MoS2具有優異的雙功能催化性能，其ORR/OER過電位較低，分別為0.34/0.40 V。Rh-C4N/MoS2是具有0.48/0.55/?0.16 V的低ORR/OER/HER過電位的三功能催化劑，但其電化學穩定性需要進一步提高。此外，本征描述符（φ）與*OH的吸附自由能之間的強相關性驗證了TM-C4N/MoS2的催化活性受活性金屬和周圍配位環境的影響。此外，作者總結了d帶中心、反應物種的吸附自由能和φ之間的相關性，其中φ是影響催化劑ORR/OER過電位的重要參數。該工作為開發高活性和多功能催化劑鋪平了道路，從而使其更適用于綠色能源轉換和儲存技術中的多功能應用。Qifang Liu et.al Single transition metal-decorated C4N/MoS2 heterostructure for boosting oxygen reduction, oxygen evolution, and hydrogen evolution Journal of Colloid and Interface Science 2023https://doi.org/10.1016/j.jcis.2023.06.039 點擊閱讀原文，報名計算培訓！
