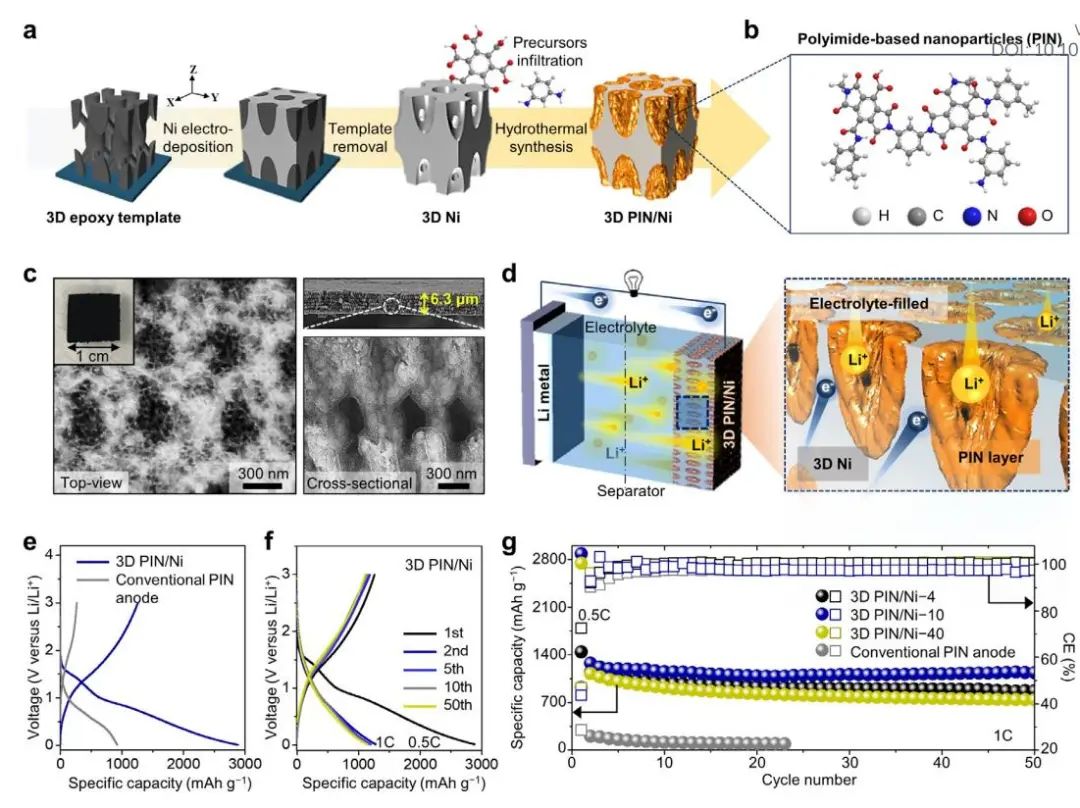

在此，韓國科學(xué)技術(shù)院（KAIST）Seokwoo Jeon, Il-Doo Kim以及美國伊利諾伊大學(xué)厄巴納香檳分校（UIUC）Paul V. Braun等人報道了一種用于實現(xiàn)3D雙連續(xù)納米網(wǎng)絡(luò)（3D PIN/Ni）的光刻制造策略，該技術(shù)重復(fù)性好、可擴展性強。該網(wǎng)絡(luò)由周期性多孔Ni支撐的氧化還原活性聚酰亞胺層（孔半徑<300 nm）組成，為電子和離子傳輸提供高導(dǎo)電通路。通過結(jié)構(gòu)工程，Ni具有優(yōu)異的硬度、電化學(xué)穩(wěn)定性和高導(dǎo)電性（1.43×107 S m-1），3D Ni提供了用作有機電極材料載體所需的各種性能的必要組合。采用聚酰亞胺基多羰基聚合物納米粒子（PIN）作為有機電活性材料，其電解質(zhì)溶解度低，理論容量高（1460 mAh g-1）。

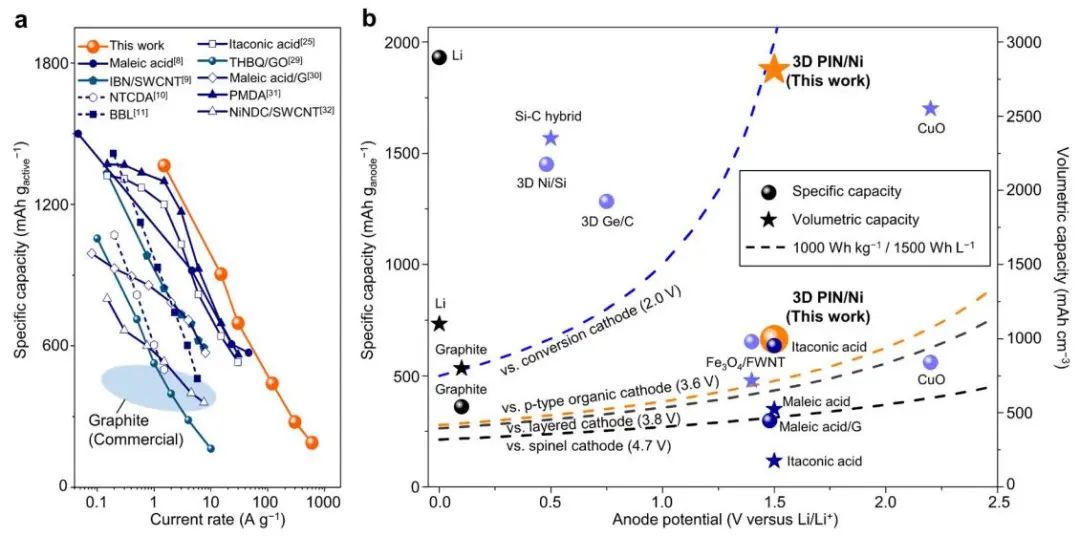

通過這種3D結(jié)構(gòu)負極中幾乎所有不飽和C=C鍵的超鋰化，實現(xiàn)了1260 mAh g-1的高可逆容量，在10C倍率下250次循環(huán)后容量保持率為82.8%。這項研究首次在高達400C倍率下實現(xiàn)了有機負極的鋰離子存儲，容量為664 mAh g-1/2810 mAh cm-3），超過了快充混合動力電動汽車的目標(biāo)線（半電池級別容量為1000 Wh kg-1/1500 Wh L-1），為高性能有機電池開辟了新的工程機會。

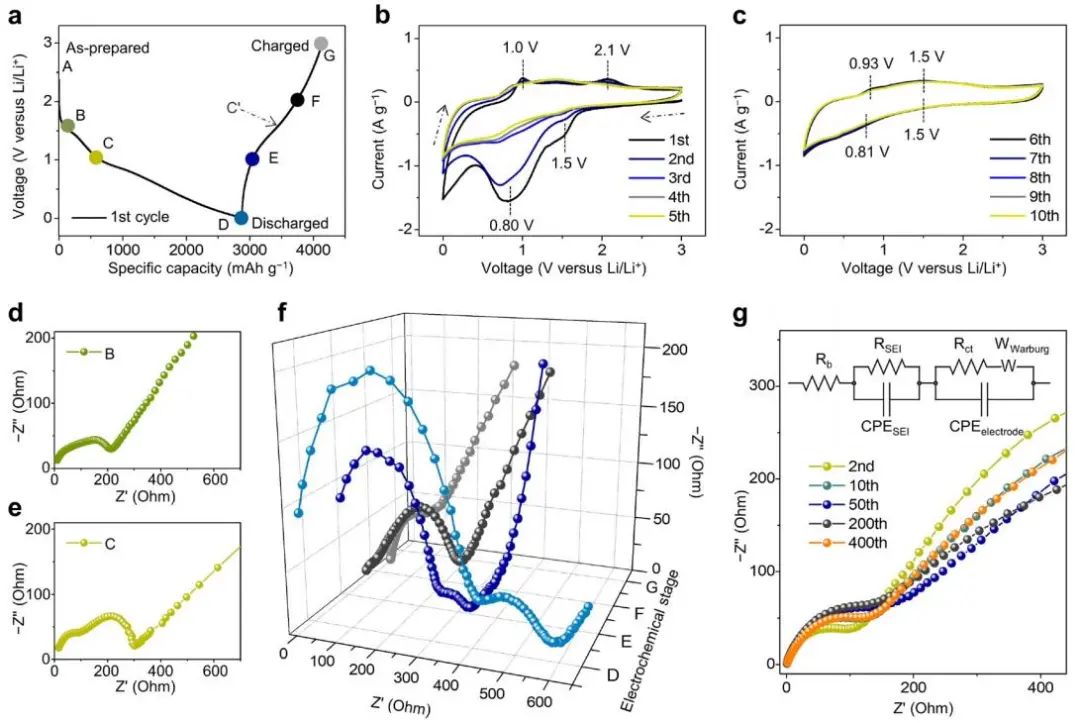

圖1. 鋰化/脫鋰過程中CV曲線和Nyquist圖的電化學(xué)變化
圖2. 3D PIN/Ni與商業(yè)有機負極的性能比較
3D periodic polyimide nano-networks for ultrahigh-rate and sustainable energy storage, Energy & Environmental Science 2021. DOI: 10.1039/D1EE01739J

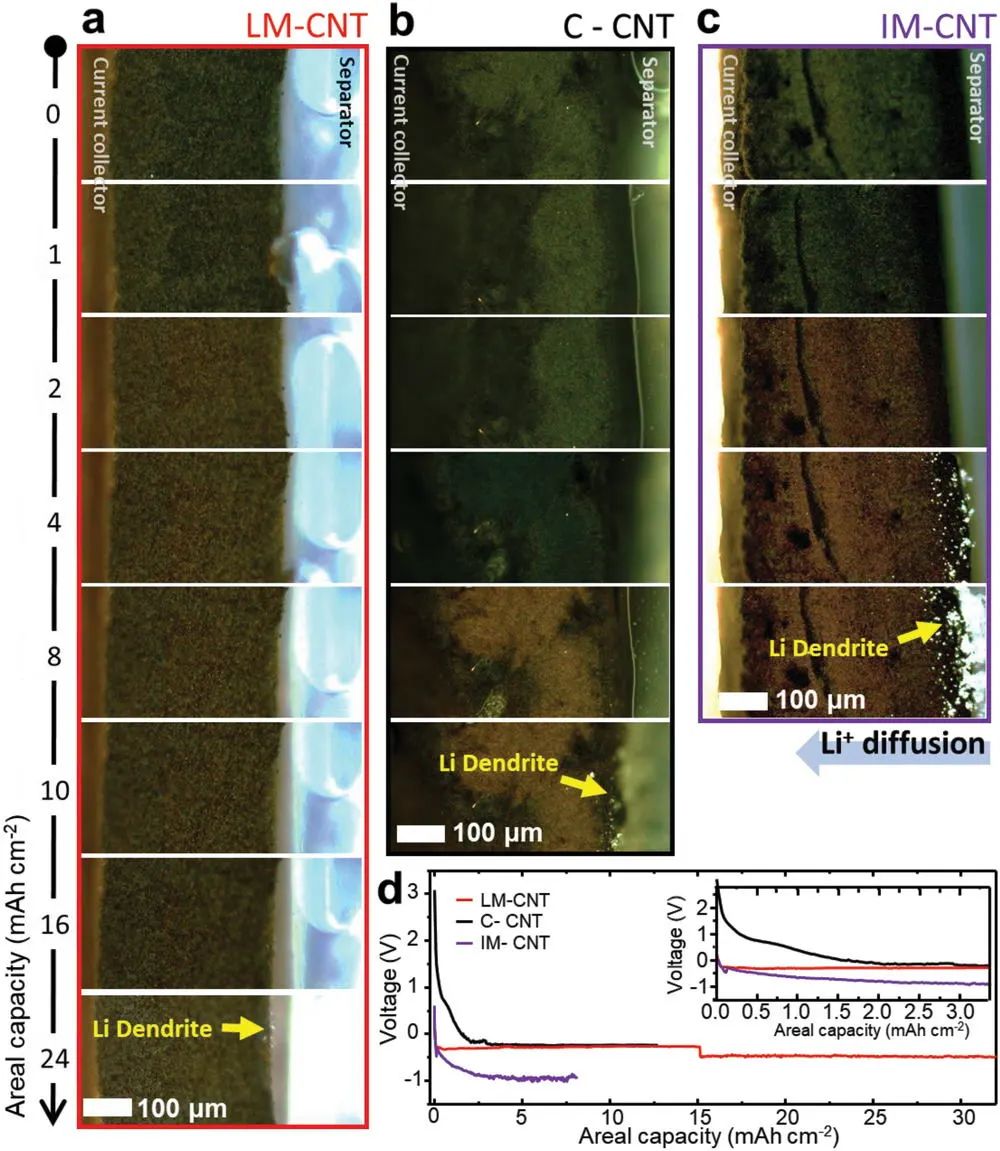

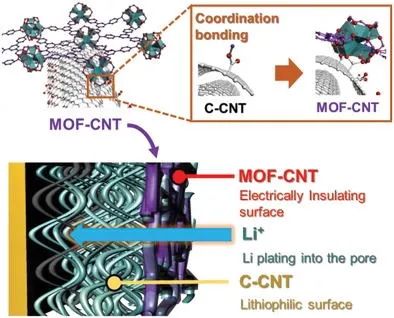

鋰金屬的高比容量是滿足當(dāng)前可充電電池需求的理想選擇，但鋰枝晶和不可逆的體積膨脹是應(yīng)用的主要障礙。3D鋰主體材料可以通過大表面積降低電流密度并在其孔隙中容納鋰金屬來緩解這些問題。然而，由于鋰離子通過曲折孔擴散緩慢導(dǎo)致鋰枝晶堵塞，從而導(dǎo)致枝晶生長，因此持續(xù)觀察到鋰枝晶。在此，美國德克薩斯農(nóng)工大學(xué)Choongho Yu博士等人將MOF層涂覆在化學(xué)處理的碳納米管支架（C-CNT）整個外表面（LM-CNT）或支架中的單個碳納米管（IM-CNT）上，通過在動態(tài)現(xiàn)場原位（operando）條件下直接可視化電池和在掃描電鏡下對碳納米管電極橫截面的非原位觀察研究其鍍鋰行為。CNT支架外側(cè)的MOF層增加了多孔支架中鋰的嵌入（8 mA cm-2時為24 mAh cm-2）和鋰電鍍/剝離壽命（保持20 mAh cm-2循環(huán)1700 h以上）。MOF具有足夠大的孔以供鋰離子滲透，其電絕緣特性會產(chǎn)生電容效應(yīng)，將鋰離子分布在MOF層的表面，以避免在鍍鋰過程中出現(xiàn)枝晶生長和堵塞。因此，LM-CNT負極具有出色的體積和重量容量（≈940 mAh cm-3和≈980 mAh g-1）以及出色的累積容量（≈4.9 Ah cm-2）。這種有前途的方法可以在存儲鋰時無枝晶，以提供當(dāng)前可充電電池所需的高能量密度。圖1. 基于LM-CNT、C-CNT、IM-CNT電極電池的operando觀察圖2. LM-CNT電極的橫截面SEM圖像及電化學(xué)性能Large Cumulative Capacity Enabled by Regulating Lithium Plating with Metal-Organic Framework Layers on Porous Carbon Nanotube Scaffolds. Advanced Functional Materials 2021. DOI: 10.1002/adfm.202104899
5. 浙大姜銀珠AFM: 氨基酸誘導(dǎo)界面電荷工程實現(xiàn)高度可逆的鋅負極

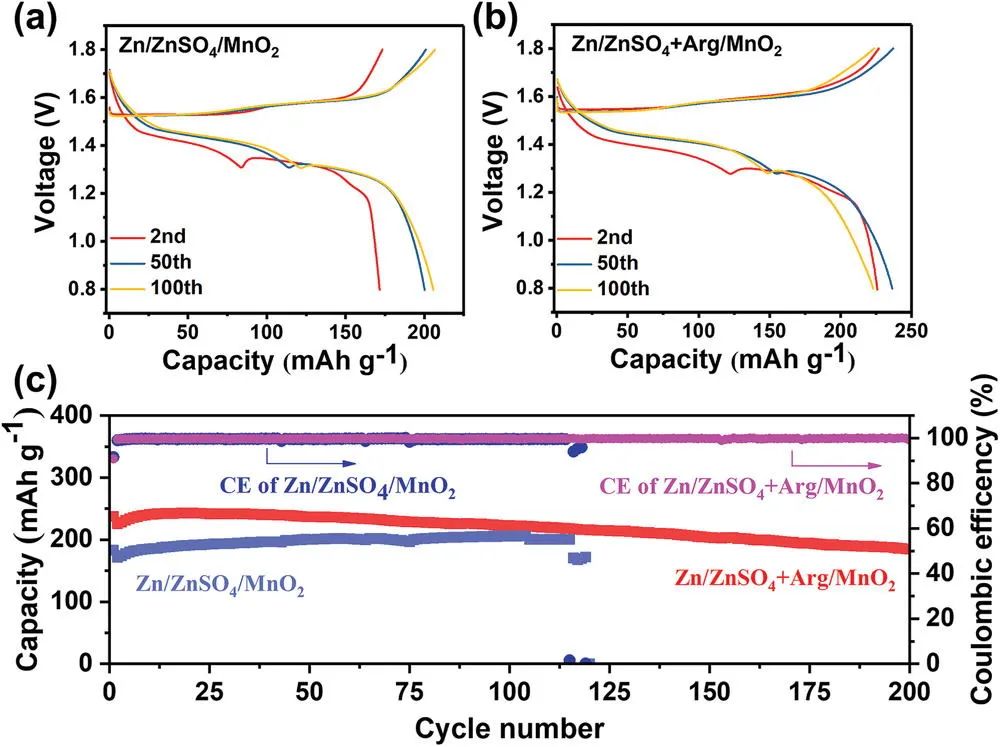

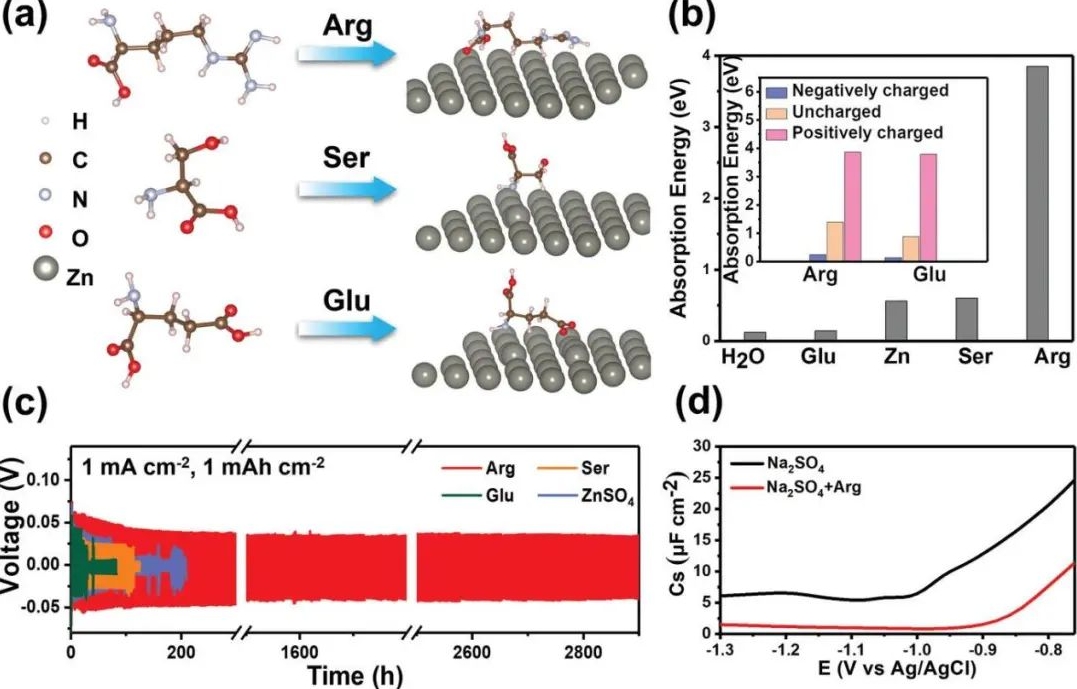

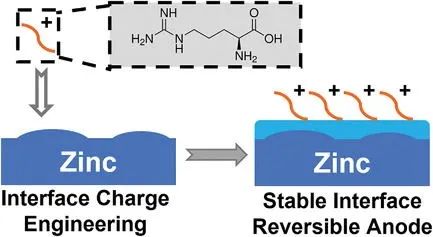

盡管水系鋅離子電池（AZIBs）具有低成本和高安全性等令人印象深刻的優(yōu)點，但長期以來，枝晶生長和鋅金屬負極的副反應(yīng)等問題一直沒有得到解決。在此，浙江大學(xué)姜銀珠教授等人報道展示了一種由電解液中氨基酸添加劑誘導(dǎo)的鋅-電解液界面電荷工程的新策略，用于高度可逆的鍍鋅/剝離。通過靜電優(yōu)先吸附鋅金屬負極表面帶正電荷的精氨酸分子 (Arg) ，建立自適應(yīng)鋅-電解液界面，抑制水的吸附/析氫，引導(dǎo)鋅的均勻沉積。因此，在4 mAh cm-2的面容量，5 mA cm-2的大電流密度下，Zn對稱電池可實現(xiàn)2200h的超長穩(wěn)定循環(huán)。即使在10 mA cm-2的超高電流密度下，也能實現(xiàn)長達900 h的穩(wěn)定循環(huán)，表明鋅-電解液界面具有可靠的自適應(yīng)特性。這項工作為實現(xiàn)高度可逆的塊狀鋅金屬負極提供了界面電荷工程的新視角，可促進其在可充電AZIBs中的實際應(yīng)用。圖1. 三種氨基酸的DFT計算模型以及有無添加劑的Zn對稱電池的性能圖2. Zn|ZnSO4 +Arg|MnO2全電池的電化學(xué)性能Amino Acid-Induced Interface Charge Engineering Enables Highly Reversible Zn Anode, Advanced Functional Materials 2021. DOI: 10.1002/adfm.202103514

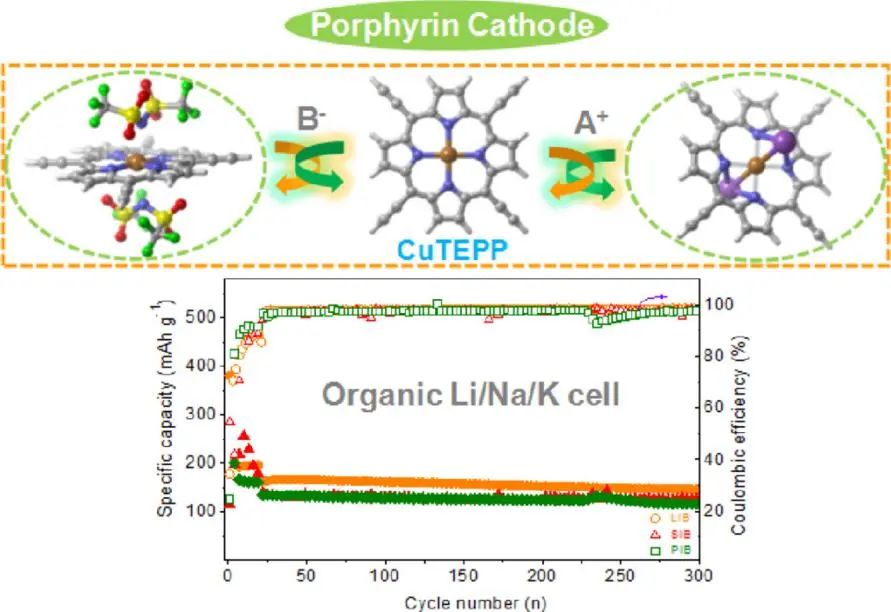

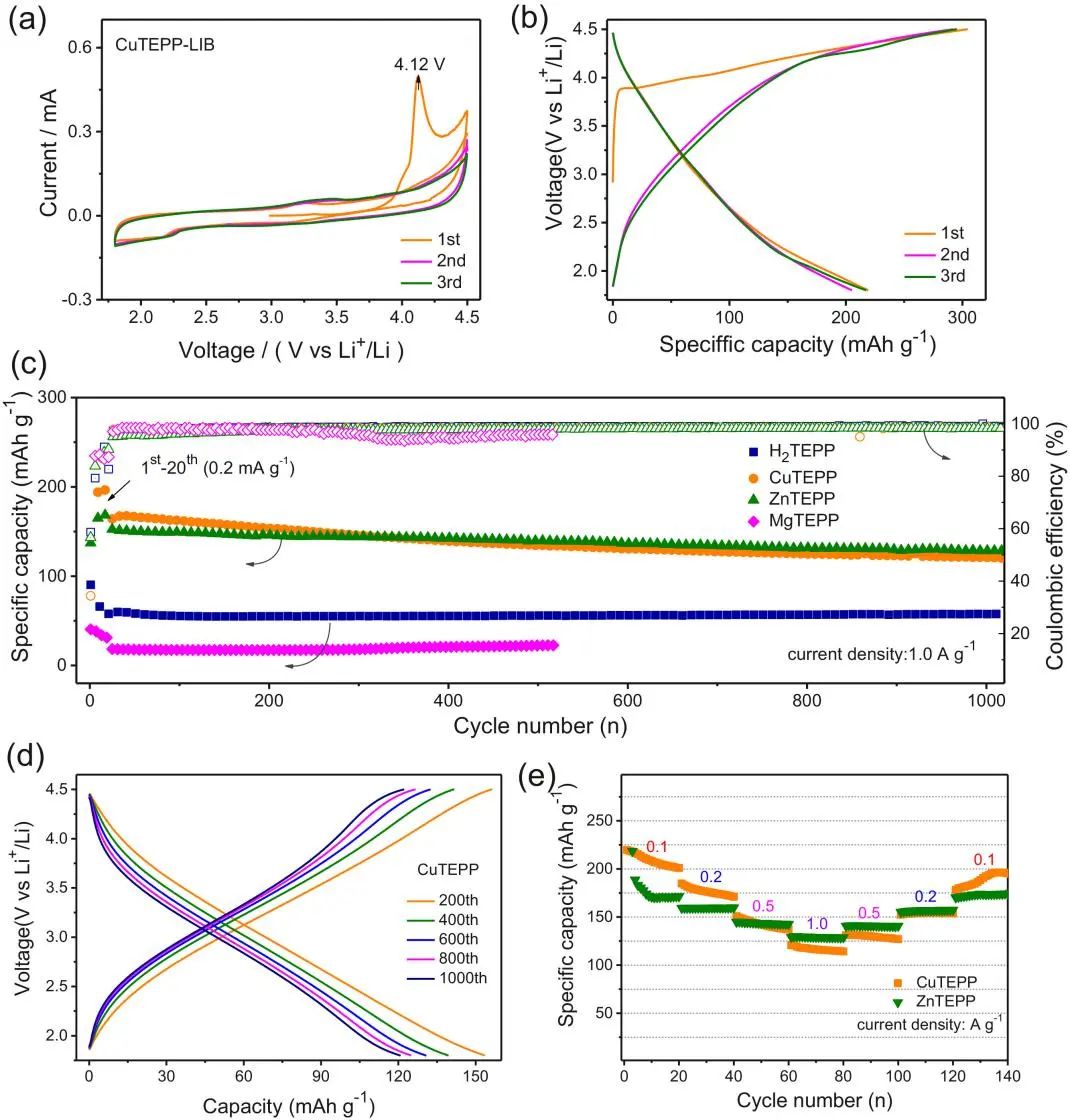

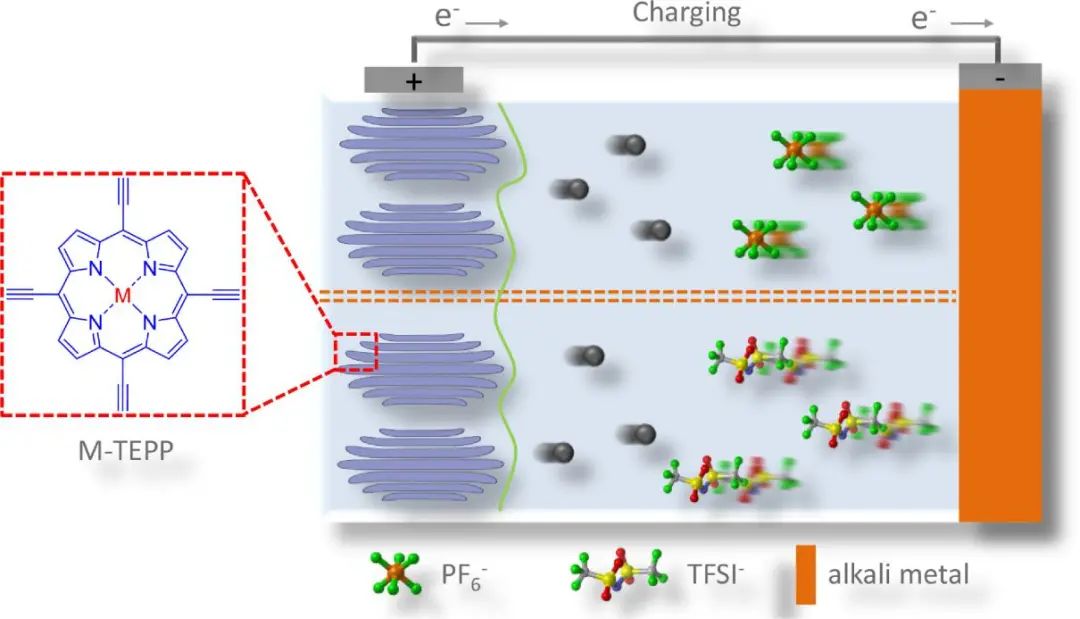

有機分子由于其可調(diào)節(jié)的理論容量和環(huán)境友好性，是用于綠色和可持續(xù)可充電電化學(xué)儲能的有前途的電極材料。然而，有機電極材料在電解液中的高溶解度和固有的低電子電導(dǎo)率阻礙了其商業(yè)化應(yīng)用。在此，湘潭大學(xué)高平教授等人報道了將一系列雙極乙炔基卟啉配合物（MTEPP, M=Cu, Zn, Mg, 2H）作為高穩(wěn)定性的新型雙離子存儲通用正極材料。受益于其雙極性能力，陽離子（Li+, Na+, K+）和陰離子（PF6–和TFSI–）均可用作電荷載流子以提供快速動力學(xué)和出色的電荷存儲能力。基于卟啉電極的高度共軛結(jié)構(gòu)和增強的穩(wěn)定性，當(dāng)CuTEPP用作有機鋰電池（OLIBs）的正極時，獲得219 mAh g-1的高可逆容量。ZnTEPP正極在1.0 A g-1時1000次循環(huán)后的容量保持率為83.6%，可逆容量為128 mAh g-1。在鈉基和鉀基電池中也觀察到了良好的循環(huán)穩(wěn)定性和高度可逆的能力。通過不同的光譜和顯微技術(shù)以及DFT模擬研究表明，電荷存儲主要受贗電容貢獻控制，從而實現(xiàn)超快反應(yīng)動力學(xué)。這項研究為開發(fā)用于電化學(xué)儲能的超穩(wěn)定和通用有機正極提供了一種新方法。圖1. M-TEPP的分子結(jié)構(gòu)及充電過程示意圖圖2. M-TEPP正極材料的電化學(xué)性能A Bipolar Organic Molecule Toward a Universal Pseudocapacitive Cathode for Stable Dual Ion Charge Storage, Energy Storage Materials 2021. DOI: 10.1016/j.ensm.2021.08.003
