研究背景

金屬鹵化物鈣鈦礦材料的快速發(fā)展是由其有利的光電子性能驅(qū)動(dòng)的，這些性能促成了新的光伏太陽能電池技術(shù)，并為其他光電子設(shè)備應(yīng)用創(chuàng)造了潛力。金屬鹵化物鈣鈦礦具有晶體結(jié)構(gòu)（圖1），通用公式為ABX₃，其中B位金屬陽離子與八個(gè)X位鹵素陰離子配位，A位被有機(jī)分子陽離子占據(jù)。甲胺（MA）鉛碘（MAPbI₃）是典型的金屬鹵化物雜交鈣鈦礦。

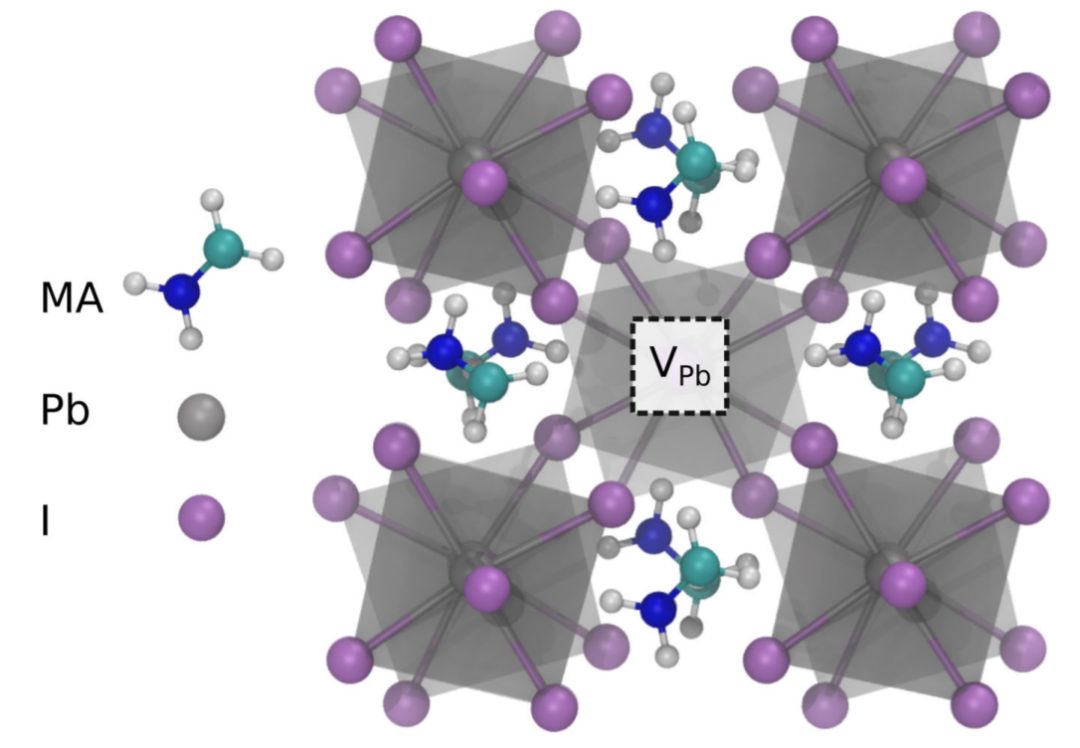

圖1. MAPbI₃晶體結(jié)構(gòu)

了解高光伏轉(zhuǎn)換效率和光發(fā)射效率的起源仍然是鹵化物-鈣鈦礦研究的核心目標(biāo)。近年來，人們已經(jīng)認(rèn)識(shí)到缺陷輔助載流子通過中心重組的重要性，這可能會(huì)限制太陽能光伏器件的轉(zhuǎn)換效率。最終，有必要識(shí)別和確認(rèn)存在的點(diǎn)缺陷類型，以便設(shè)計(jì)制造工藝以獲得最佳性能。

然而，由于點(diǎn)缺陷的實(shí)驗(yàn)識(shí)別需要使用光譜方法，來提供直接的局部結(jié)構(gòu)信息，或進(jìn)行艱苦的研究，例如通過化學(xué)控制的樣品集序列進(jìn)行電測量，我們目前絕大多數(shù)的理解來自于計(jì)算研究的努力。因此，迫切需要實(shí)驗(yàn)研究。

正電子湮沒壽命譜(PALS)所產(chǎn)生的信息依賴于使正電子局域化的缺陷的局部結(jié)構(gòu)，并能提供材料中與空位相關(guān)的中性或負(fù)電荷缺陷的識(shí)別。正電子湮沒壽命譜可以實(shí)現(xiàn)對(duì)多個(gè)正電子態(tài)的實(shí)驗(yàn)檢測。對(duì)完美晶格湮滅態(tài)和較長壽命缺陷正電子態(tài)的觀察，使對(duì)空位相關(guān)缺陷的捕獲得以明確建立。

將實(shí)驗(yàn)確定的壽命與DFT計(jì)算的完美材料狀態(tài)和定位于特定空位相關(guān)缺陷的狀態(tài)的值進(jìn)行比較，可以識(shí)別特定的點(diǎn)缺陷類型。此外，使用高強(qiáng)度正電子束進(jìn)行的正電子壽命測量可以從近表面到幾微米的深度對(duì)空位相關(guān)缺陷進(jìn)行深度分析。

成果介紹

一作+通訊Nature子刊：新表征技術(shù)解決老問題！

在這里，英國鄧迪大學(xué)的David J. Keeble教授（一作+通訊）在Nature Communications發(fā)表最新成果Identification of lead vacancy defects in lead halide perovskites，使用高強(qiáng)度正電子束線進(jìn)行可變正電子注入能量PALS測量，檢測和識(shí)別薄膜和單晶MAPbI₃近表面的鉛空位相關(guān)缺陷。使用原子疊加和投影增強(qiáng)波（PAW）DFT方法計(jì)算正電子壽命，以達(dá)到完美晶格MAPbI₃和相關(guān)空位缺陷。對(duì)薄膜和單晶樣品的實(shí)驗(yàn)都表現(xiàn)出Pb空位缺陷主導(dǎo)的正電子捕獲，并確定了最低缺陷密度~3×10¹⁵cm^-3。

也有證據(jù)表明，有少部分樣品中還測試到了復(fù)合缺陷(VPbVI)^－，但沒有檢測到對(duì)MA空位缺陷的正電子捕獲。作者的實(shí)驗(yàn)結(jié)果支持了其他第一性原理的預(yù)測，即深能級(jí)、空穴陷阱、V_Pb^2?點(diǎn)缺陷是MAPbI₃中最穩(wěn)定的缺陷之一，MA空位的濃度預(yù)計(jì)可以忽略不計(jì)。

這些結(jié)果也與最近對(duì)金屬鹵化物鈣鈦礦的低劑量掃描透射顯微鏡研究一致，該研究為Pb-I亞晶格中存在空位缺陷提供了證據(jù)。深度剖面正電子壽命譜被證明是一種點(diǎn)缺陷表征方法，可用于金屬鹵化物鈣鈦礦，可以檢測和識(shí)別中性或負(fù)電荷的空位相關(guān)缺陷。

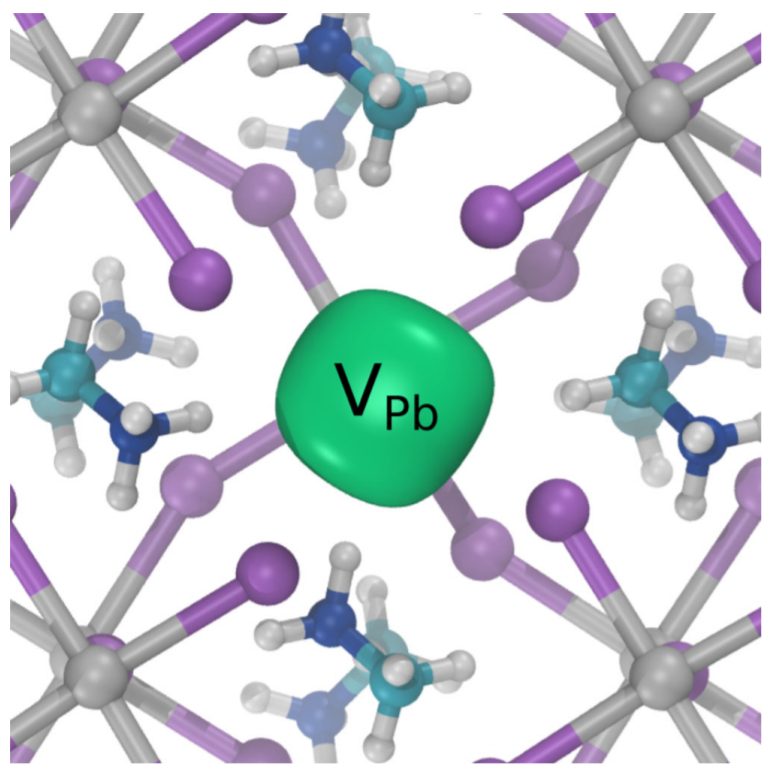

圖2. MAPbI₃中Pb空位處的正電子密度計(jì)算

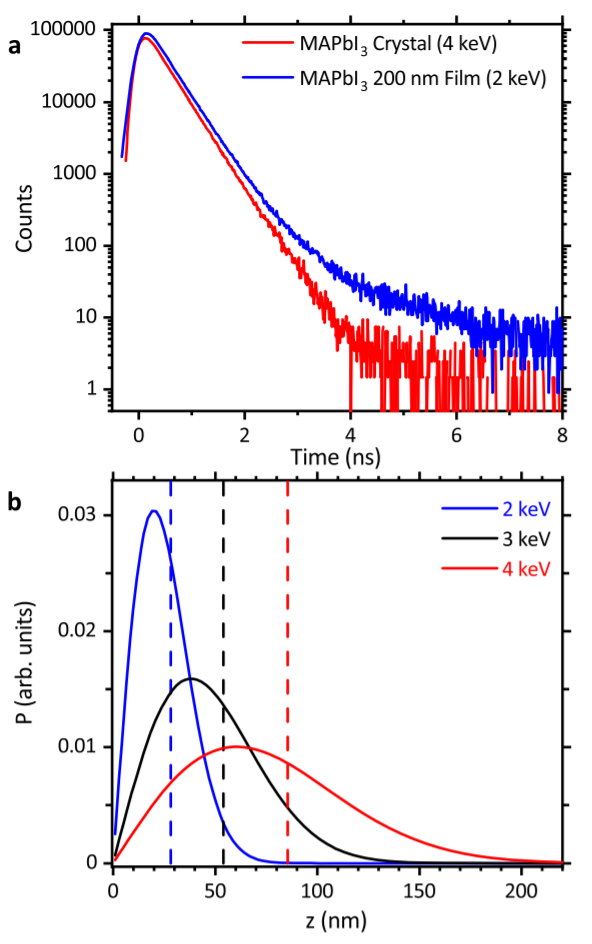

圖3. 實(shí)驗(yàn)測得正電子壽命譜和正電子注入譜

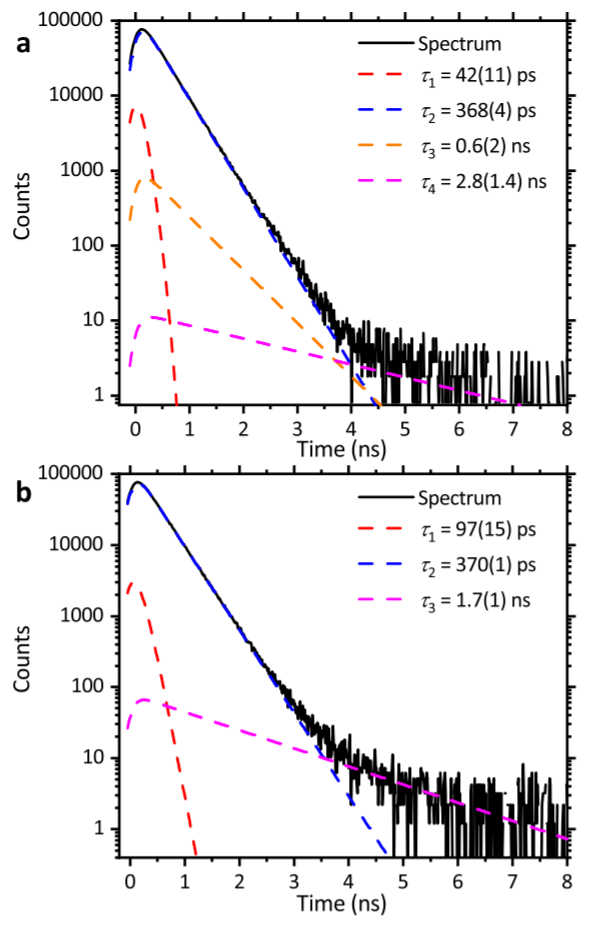

圖4. 去卷積擬合的實(shí)驗(yàn)正電子壽命譜

原文鏈接

Keeble, D.J., Wiktor, J., Pathak, S.K. et al. Identification of lead vacancy defects in lead halide perovskites. Nat Commun 12, 5566 (2021).

https://doi.org/10.1038/s41467-021-25937-1

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/16/9c00a6c0f5/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

一作+通訊Nature子刊：新表征技術(shù)解決老問題！

研究背景

相關(guān)推薦

一作+通訊Nature子刊：新表征技術(shù)解決老問題！
