国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

鋅離子電池（ZIBs）通?；谶^量的金屬鋅負極和水系電解液，在鋅側存在嚴重的枝晶和放氣問題，導致循環(huán)壽命短。用非鋅負極代替鋅金屬負極是解決這些問題的一種有前景策略，但這仍然受到有限替代品的限制。

在此，香港城市大學支春義教授等人通過用硫屬元素碲 (Te) 代替金屬Zn開發(fā)了一種轉化型Te基ZIB，該ZIB可在中性以及堿性電解液中工作。

受益于Te 在水系環(huán)境中的高電導率 (2×10² S m^-1) 和出色的穩(wěn)定性，兩種不同的轉化過程（中性電解液中Te→ZnTe₂→ZnTe和堿性電解液中TeO₂→Te→ZnTe）提供了Te負極（分別為425 mAh g^-1和1275 mAh g^-1）的高理論容量，這已通過非原位XRD和XPS表征證實。

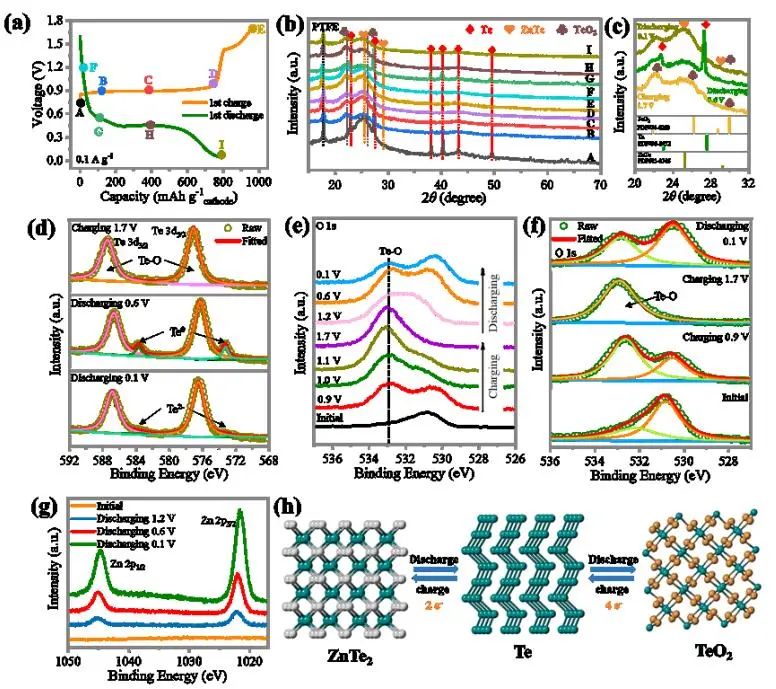

圖1. 堿性Te/Ni(OH)₂全電池的轉換機制

因此，中性Te/MnO₂和堿性Te/Ni(OH)₂電池可以輸出高放電容量，分別高達106和161 mAh g^-1，且伴隨著負極的高利用率（分別高達50.1%和38.9%）。由于Te負極具有適當的氧化還原電位，這徹底消除了鋅枝晶和放氣問題，有助于在中性和堿性電解液實現超長循環(huán)壽命（5000 次循環(huán)后容量保持率>75%）。

此外還實現了高質量能量密度: 176.3 Wh kg^-1（Te/Ni(OH)₂）和81 Wh Kg^-1（Te/MnO₂）。這項工作為設計先進的轉換型負極材料以開發(fā)具有高能量密度和長循環(huán)壽命的高性能ZIBs帶來了一些啟發(fā)。

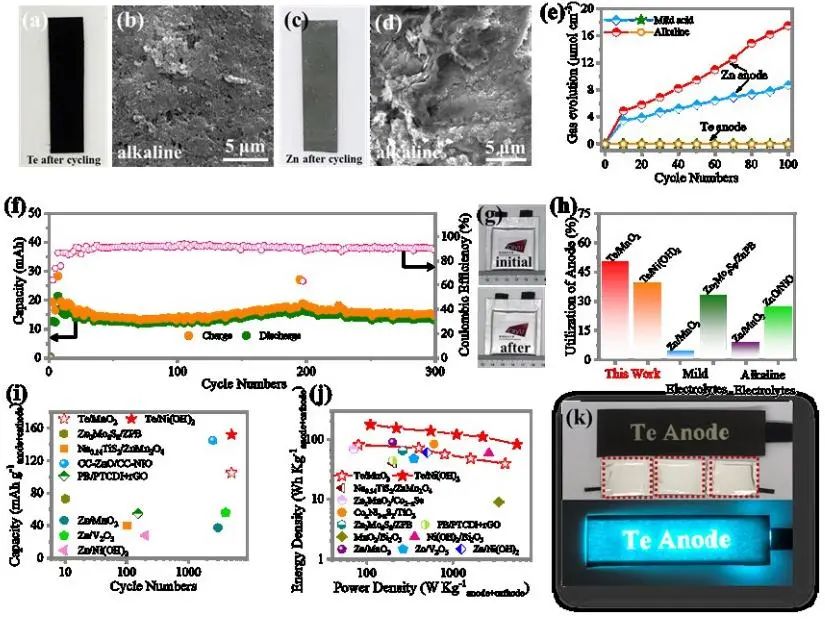

圖2. Te負極基軟包ZIBs的電化學性能

Conversion-type Non-metal Elemental Tellurium Anode with High Utilization for Mild/alkaline Zinc Batteries, Advanced Materials 2021. DOI: 10.1002/adma.202105426

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/15/e675cdb7ba/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

支春義AM：中性/堿性鋅電池高利用率的轉換型單質碲負極

相關推薦
