国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

漢陽大學(xué)EnSM：用于先進(jìn)鈉離子電池的分級O3/P2 異質(zhì)結(jié)構(gòu)正極

O3型層狀材料由于其低成本和高能量密度被認(rèn)為是先進(jìn)鈉離子電池的有前途的正極材料。然而，由此產(chǎn)生的正極在循環(huán)過程中會經(jīng)歷復(fù)雜的相變和嚴(yán)重的電化學(xué)腐蝕，從而導(dǎo)致容量快速衰減。

韓國漢陽大學(xué)Yang-KookSun等合理設(shè)計(jì)了一種由P2-Na_2/3MnO₂包覆的O3-NaNi_0.5Mn_0.5O₂異質(zhì)結(jié)構(gòu)正極，以克服上述限制。

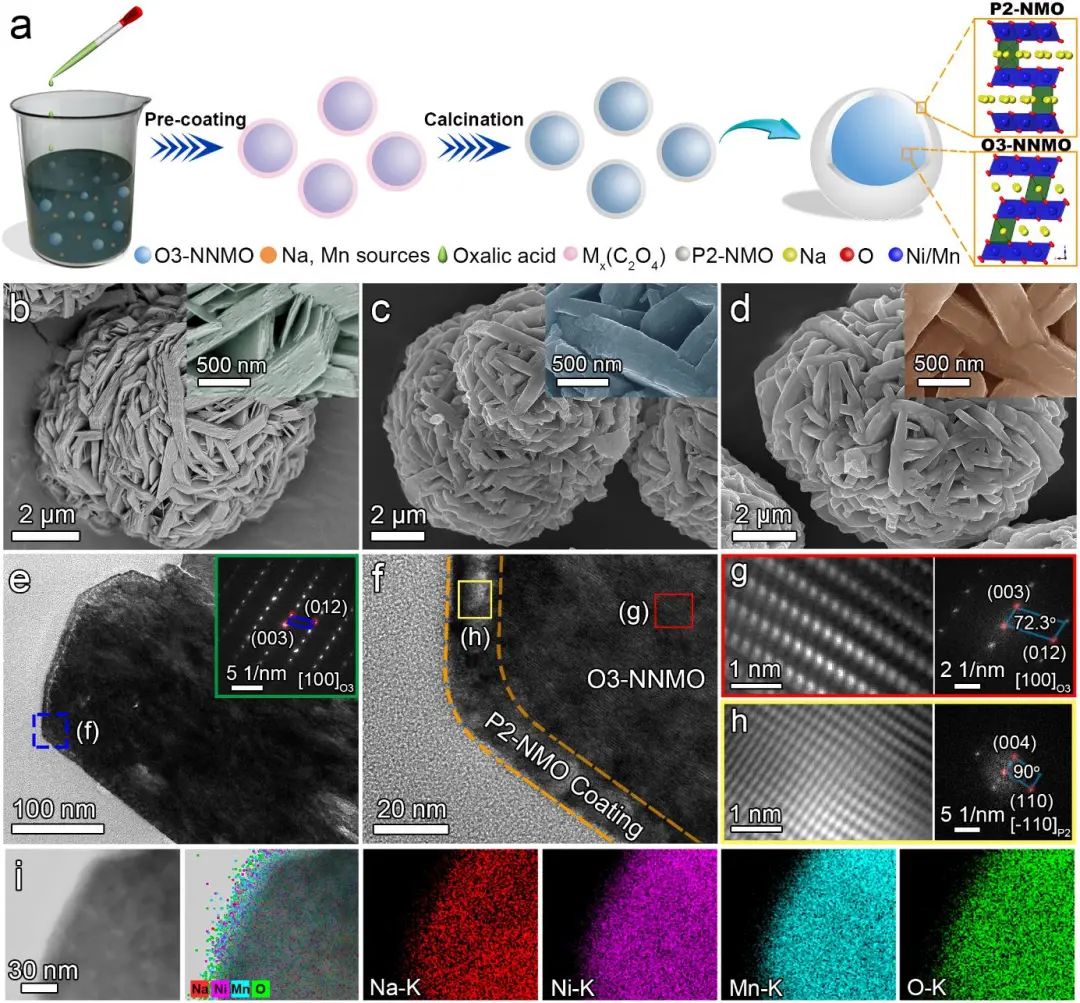

圖1 材料制備及表征

異質(zhì)結(jié)構(gòu)正極的儲鈉性能增強(qiáng)與雙相結(jié)構(gòu)的協(xié)同效應(yīng)有關(guān)，其中O3相核心提供了足夠的初始鈉儲存，而P2型結(jié)構(gòu)則充當(dāng)了堅(jiān)固的保護(hù)層。均勻的保護(hù)層緊緊地錨定在主體O3材料的表面，通過平滑相演化和降低晶格應(yīng)力來增強(qiáng)所得正極的結(jié)構(gòu)完整性和穩(wěn)定性。同時(shí)，電化學(xué)動力學(xué)分析表明，P2-NMO層提供了快速的Na離子擴(kuò)散通道，這有利于電荷轉(zhuǎn)移并提高倍率性能。

圖2 半電池的電化學(xué)性能

因此，具有優(yōu)化異質(zhì)結(jié)構(gòu)正極的半電池在0.1 C時(shí)產(chǎn)生141.4 mAh g^-1的高可逆容量，并表現(xiàn)出優(yōu)異的倍率性能，在15 C時(shí)的容量為103.7 mAh g^-1。此外，表面改性的正極還在Na半電池（即1 C下150次循環(huán)后容量保持率為85.3%）和全電池（即在3 C下200次循環(huán)后容量保持率為83.6%）中均顯示出改善的循環(huán)穩(wěn)定性。

P2-NMO保護(hù)層不僅增強(qiáng)了正極的可逆性和空氣/熱穩(wěn)定性，而且改善了電化學(xué)動力學(xué)并降低了電荷轉(zhuǎn)移電阻。因此，通過采用所提出的異質(zhì)結(jié)構(gòu)設(shè)計(jì)方法，O3-NaNi_0.5Mn_0.5O₂的儲鈉性能得到了極大的提高，可以擴(kuò)展到其他錳基層狀氧化物正極材料。

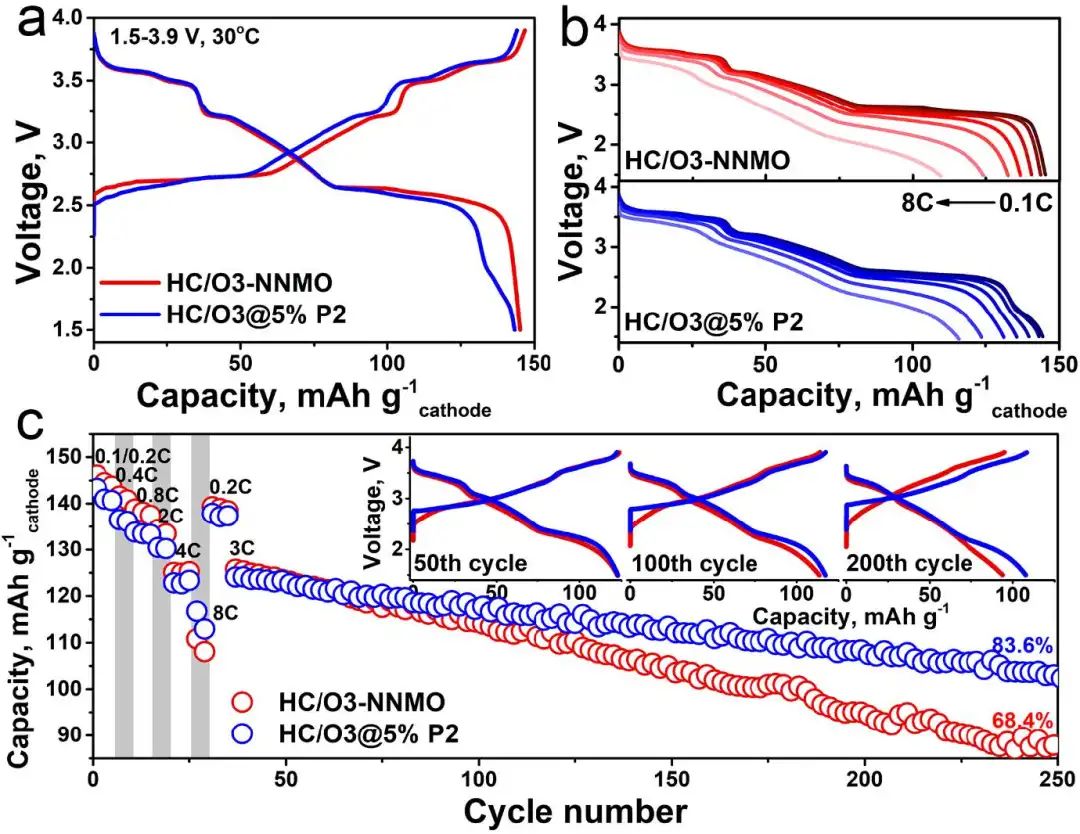

圖3 全電池的循環(huán)性能

Hierarchical O3/P2 Heterostructured Cathode Materials for Advanced Sodium-Ion Batteries. Energy Storage Materials 2022. DOI: 10.1016/j.ensm.2022.02.043

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/15/a5f2a65150/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

漢陽大學(xué)EnSM：用于先進(jìn)鈉離子電池的分級O3/P2 異質(zhì)結(jié)構(gòu)正極

相關(guān)推薦
