延長電池壽命的研究需要更好地了解導致鋰離子電池（LIB）失效的機制。性能損失在下一代高能陰極的電池中尤為重要，例如富Ni的LiNixMnyCo（1-x-y）O2（NMC，x>0.6），這些電池在電動汽車應用中設計壽命長達20年。
之前已經提出了對這些涉及不同電池材料和耦合反應過程的破壞機制，包括陰極的晶間和晶內裂紋，導致容量損失和溶解，以及過渡金屬離子的釋放，影響SEI層的形成和穩定性，這對電池運行至關重要。
其他破壞性過程包括NMC陰極的電極-電解質界面（EEI）的晶格氧釋放。Ni含量較高的NMC晶格氧釋放的起始電勢較低，其中氧流失導致表面的結構轉變。氧氣釋放還與碳酸酯溶劑（電）化學降解有關，如EC。碳酸亞乙烯酯（VC）等添加劑用于提高SEI穩定性，但它們在陰極中的作用不太明確。這種耦合機制的一個特別敏感的探針是電解質，因為它包含一系列反應副產物，因此，對這些副產物的研究有助于更好地了解導致整體電池降解的復雜相互作用。
不幸的是，目前缺乏原位監測全電池內部電解質成分和結構的實驗技術。理想的傳感器將不會擾亂電池運行，（ii）無損，（iii）不影響安全性，（iv）在電池運行期間工作，以及輕松與其他電池組件組合，而不影響電池的運行和壽命。合適的傳感探針包括分子振動光譜、FT-IR和Raman，它們最近在電池研究中廣受歡迎，因為它們能夠?qū)Σ煌姵亟M件的化學成分和演變進行安全、快速和無標記的分析。最近的例子是LiNi0.8Mn0.1Co0.1O2（NMC811）界面上EC氧化的原位FT-IR分析，以及對石墨電極的原位拉曼研究。

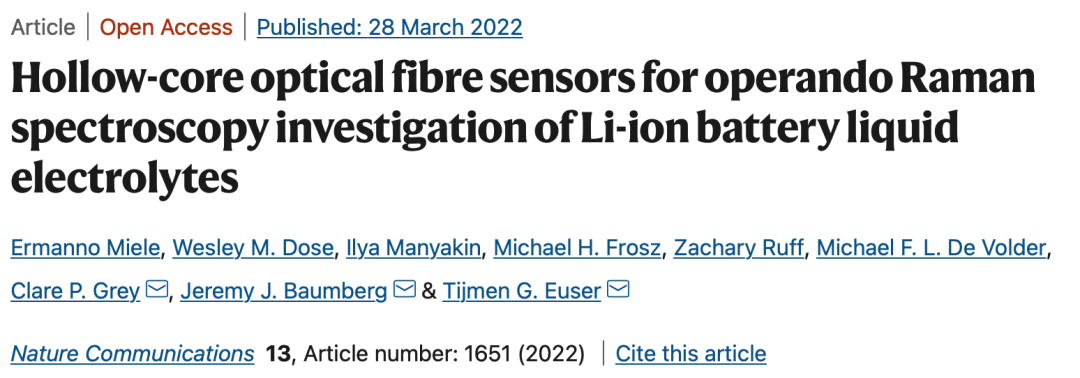

最近，劍橋大學Tijmen G. Euser、Jeremy J. Baumberg和Clare P. Grey等人在Nature Communications上發布了最新的軟包電池的表征技術，標題為Hollow-core optical fibre sensors for operando Raman spectroscopy investigation of Li-ion battery liquid electrolytes。

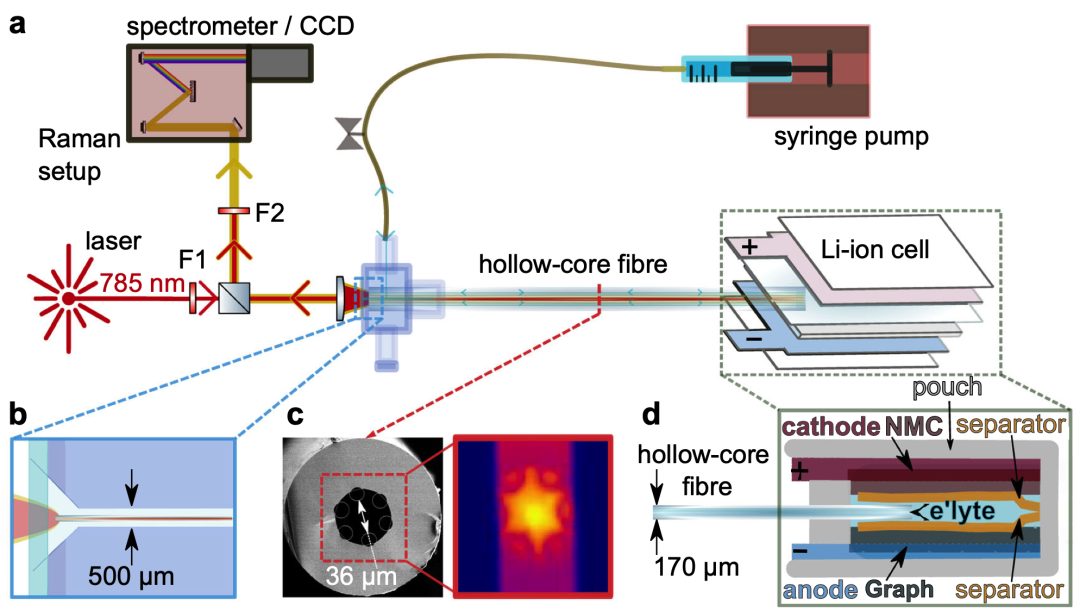

在這里，作者報告了一種工況下測試的光譜方法（圖1），該方法能夠使用石墨陽極和LiNi0.8Mn0.1Co0.1O2陰極在鋰離子電池電化學循環過程中監測碳酸酯液體電解質的（電）化學反應。通過在實驗室規模的軟包電池中嵌入中空光纖探針，在電池循環過程中反復提取少量電解液到亞微升纖維芯中，并通過無硅背景拉曼光譜分析液體電解質物種的變化。最后，將樣品注入電池并持續重復測量，從而在電池循環過程中實時跟蹤電解質的變化。

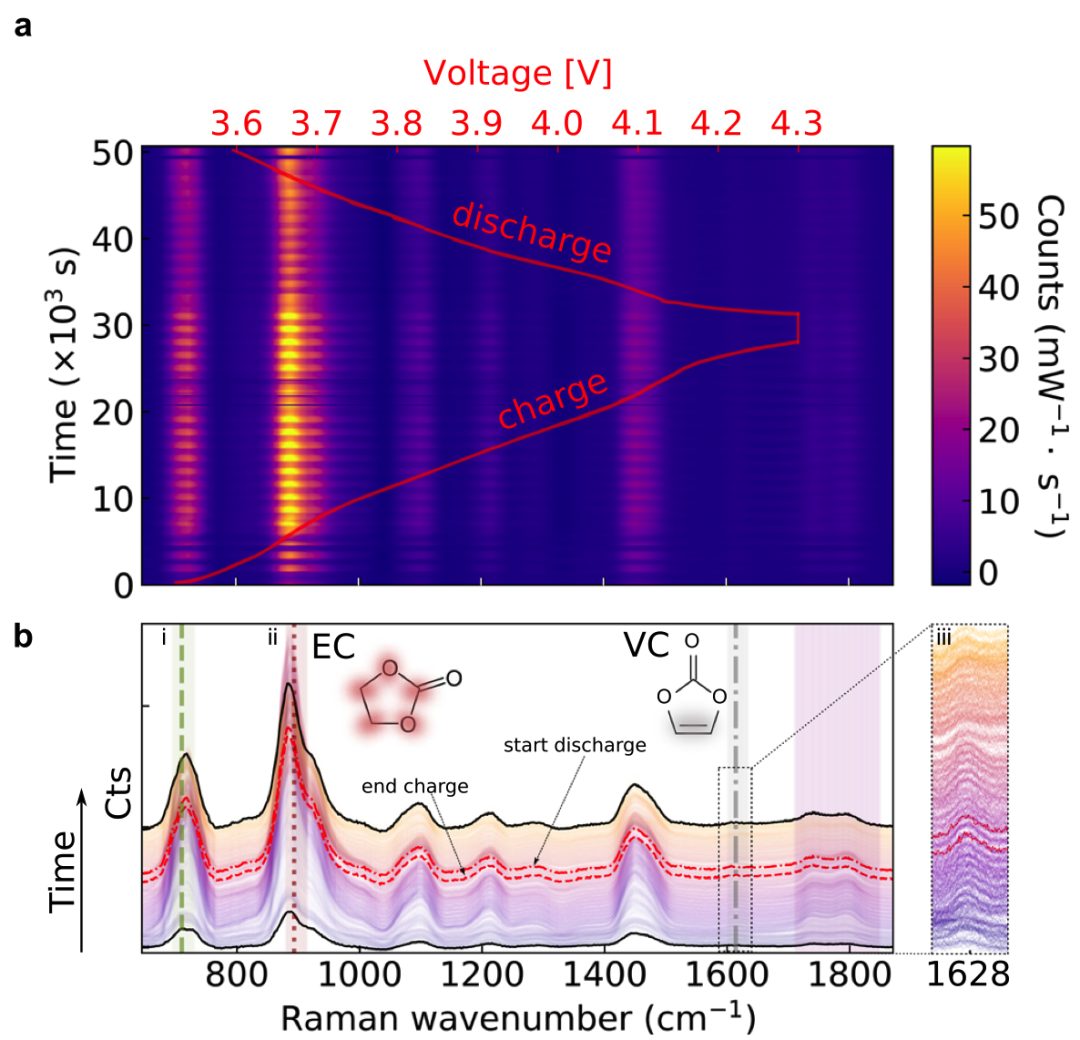

圖3. 拉曼光譜檢測電解質在循環過程中的演變。（a）在LiNi0.8Co0.1Mn0.1O2（NMC811）-石墨鋰離子軟包電池化成中的電解液變化，電解液為LP57 + 2 wt.% VC。（b）對電解液中特定成分的檢測，i）PF6?；ii）EC；iii）VC
本文中使用的電解液成分為LP57[1.0 M LiPF6/EC:EMC（3:7 v/v）]或者是含2wt.% VC的LP57。拉曼光譜顯示了各種電解質成分的清晰特征。首先，在LP57電解質中可以清楚地看到PF6?陰離子拉曼峰在740 cm?1的位置。PF6?峰值在~720 cm?1時與EC骨架振動模式部分重疊，這可以從對該波段的高分辨率掃描中看到。這種檢測PF6?的能力是有幫助的，因為它的分解是發生在NMC811等富鎳陰極表面的。此外，PF6?很容易與電解質分解反應中產生的水反應。其次，893 cm-1的EC呼吸振動模式與分子的環形結構完整性相關。最后，1700-1850 cm?1之間的峰對應于EMC和EC/VC中羰基（C = O）鍵的拉曼峰，其光譜位置隨鋰離子溶解動力學而變化。1628 cm?1處的信號是由于添加劑VC的亞乙烯基-HC=CH-振動引起的。

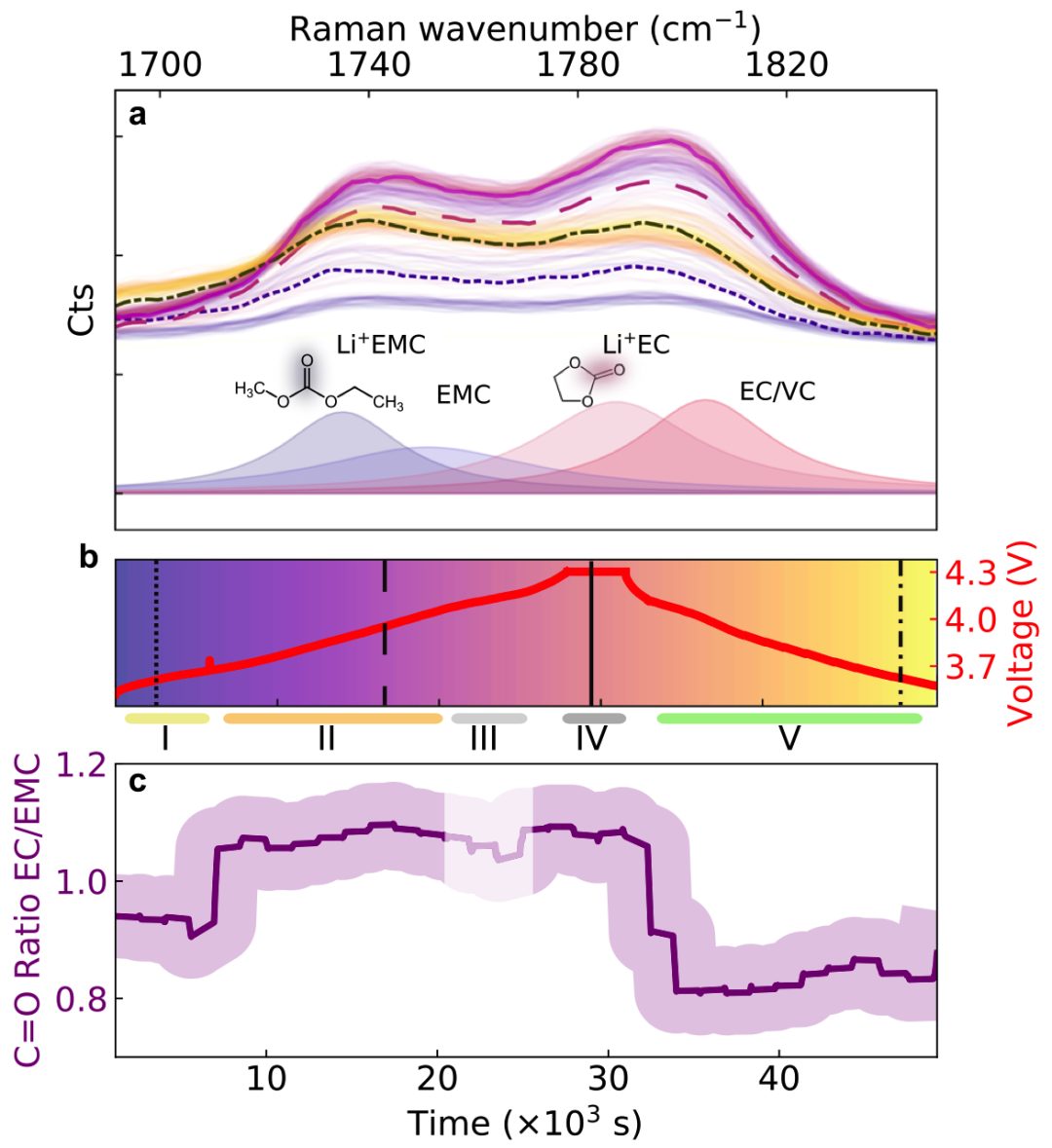

圖4. 監測Li+對不同溶劑羰基的溶劑化
對光譜測量的分析揭示了碳酸酯溶劑和電解質添加劑的比例隨著電池電壓的變化，并顯示了跟蹤鋰離子溶劑化動力學的潛力。提出的操作方法有助于更好地了解當前的鋰離子電池限制，并為研究不同電化學儲能系統中的降解機制鋪平了道路。
一個關鍵的例子是，作者觀察到了循環過程中與碳酸酯溶劑的C=O伸縮模式相關的拉曼光譜的變化，并測量了乙烯基-（C=C）雙鍵濃度的變化。對沒有VC添加劑的電解液多周期測量證實，EC信號的波動與化成周期有關。最后，異位ATR FT-IR研究表明，第一次循環后出現的乙烯基拉曼信號來自線性乙烯基物種，而不是環形的VC。

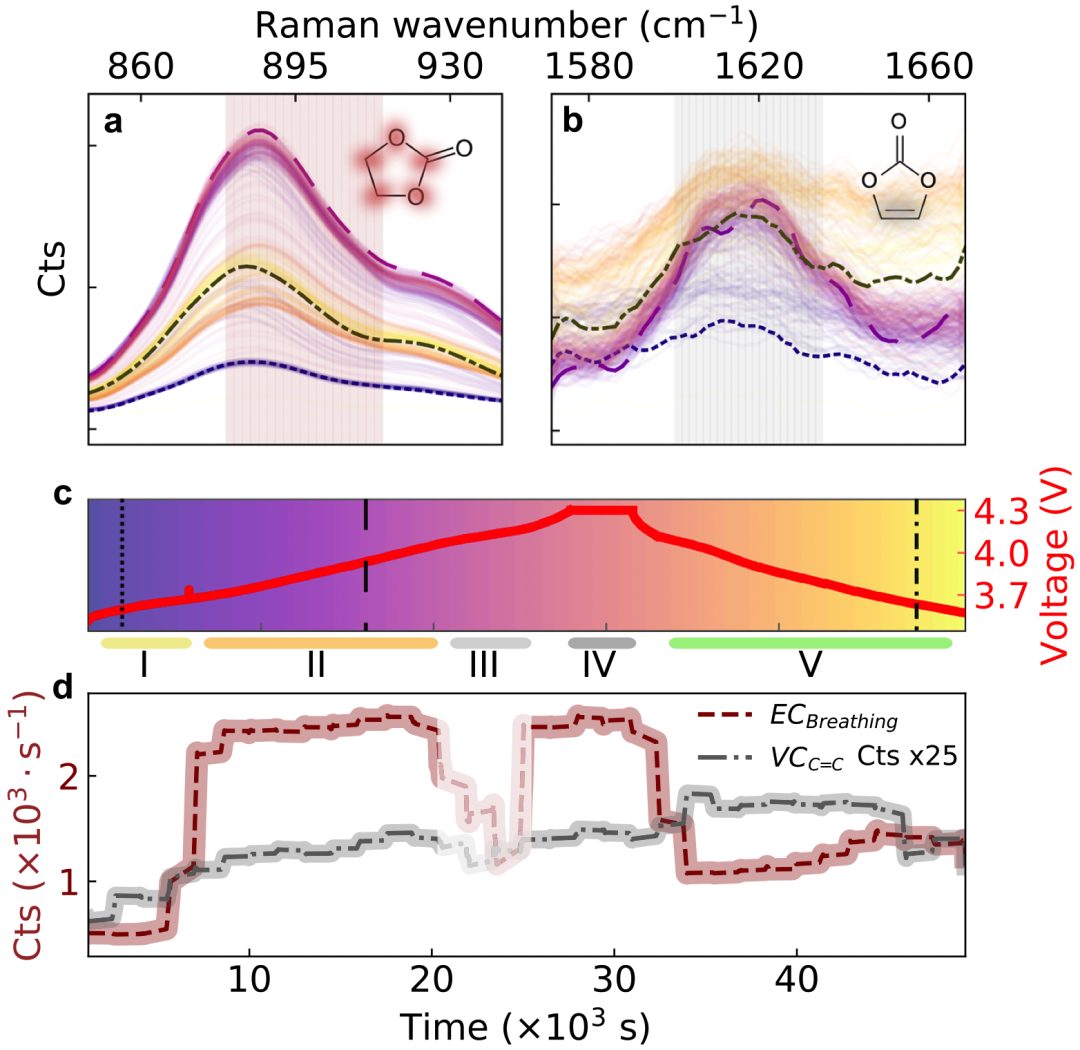

圖5. 監測碳酸乙烯酯（EC）溶劑和亞乙烯基濃度
值得說明的是，此前的原位拉曼所探測的位置位于電極背面，而不是面向隔膜的一側，隔膜一側的降解機制可能與電極背面非常不同。此外，之前的研究是基于實驗室中的電池，而不是商業化的軟包電池，其電極面積與電解質-體積比通常比商業電池小得多。因此，此前系統中的電解質測量無法捕捉到電池在實際工作條件下陰極、陽極和電解質過程之間的復雜串?dāng)_和相互作用，也無法研究商用電池。
本文的測試方法彌補了之前的不足，這將能夠研究電解質在更復雜的降解過程和失效機制中的作用，最終實現在商業電池中的實時電解質監測。
Miele, E., Dose, W.M., Manyakin, I. et al. Hollow-core optical fibre sensors for operando Raman spectroscopy investigation of Li-ion battery liquid electrolytes. Nat Commun 13, 1651 (2022).
https://doi.org/10.1038/s41467-022-29330-4
