清華大學王保國團隊，最新Nature子刊！

成果介紹

膜電極組件的應用被認為是提高常規堿性水電解能源效率的一種有前途的方法。然而，以往的研究主要集中在提高膜導電性和電催化劑活性方面。

清華大學王保國團隊報道了一種全新設計的一體化膜電極組件。使用溶劑熱法將三維有序催化層集成在多孔聚丙烯(PP)膜上，使得有序催化劑層能夠定向生長，從而得到一個一體化的MEA，并用于堿性電解水。這種一體化的MEA具有大表面積的有序催化劑層，低彎曲的孔隙結構，集成的催化劑層/膜界面和有序的OH^–轉移通道。

得益于這種設計，該MEA在30 wt% KOH下、在1.57 V下即可獲得1000 mA cm^-2的高電流密度，能源效率高達94%。因此，這項工作突出了一體化膜電極組件在設計下一代高性能堿性水電解的前景。

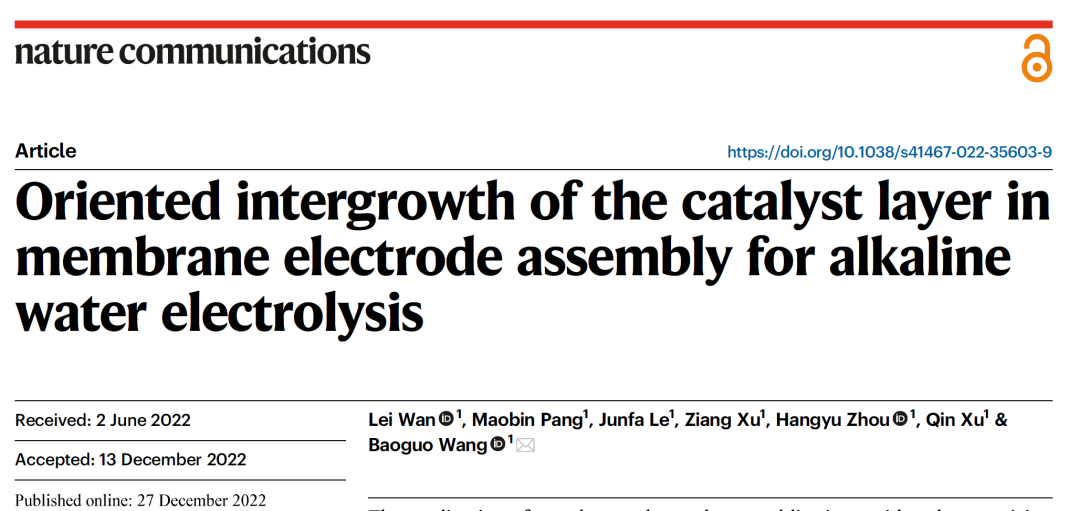

相關工作以《Oriented intergrowth of the catalyst layer in membrane electrode assembly for alkaline water electrolysis》為題在《Nature Communications》上發表論文。

圖文介紹

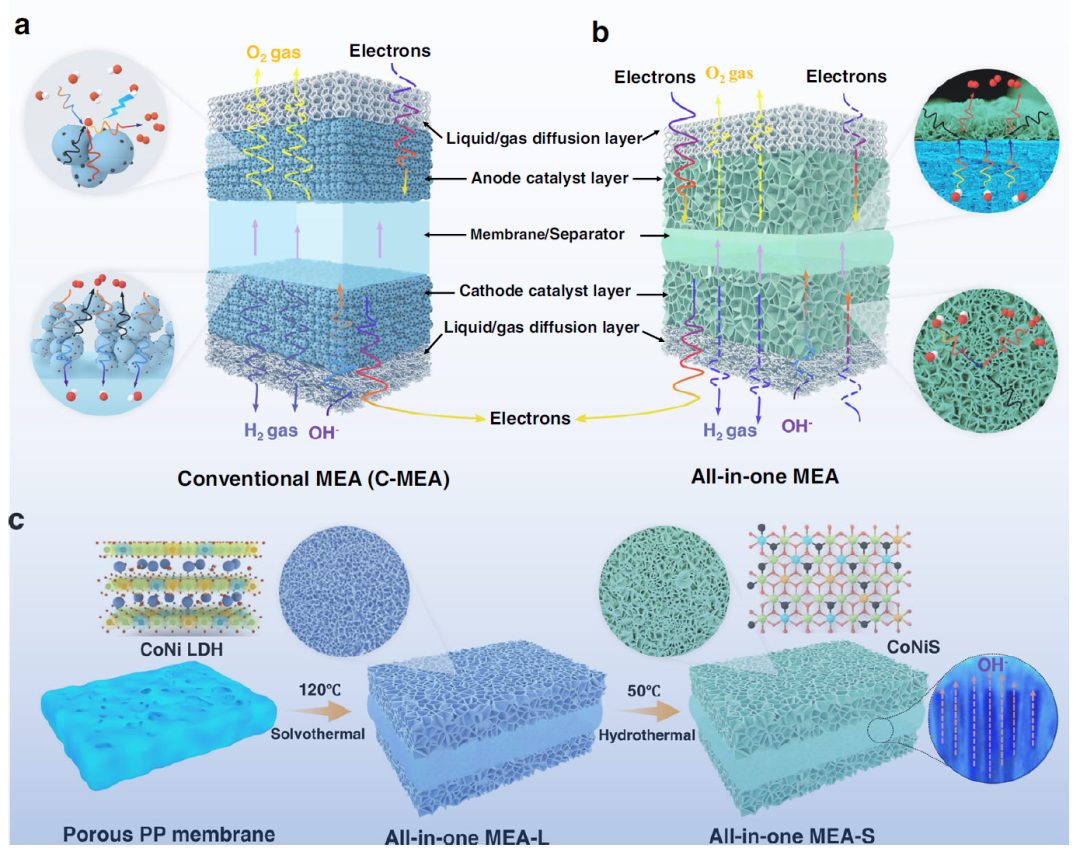

圖1. 一體化MEA概念和制備過程的示意圖

本文設計了具有三維有序結構、高效傳質通道和集成催化層(CL)/膜界面的一體化MEA，將三維有序CL集成在多孔聚丙烯(PP)膜上。

制備的MEA具有以下優點：① 三維有序CL結構，可增強液氣傳質；② 由于不使用聚合物粘結劑而具有增大活性位點和增加電子導電性的CLs；③ 集成的CL/膜界面結構降低了界面電阻，加速了界面上的離子遷移。

由于耐堿PP多孔膜的孔隙率高，孔隙結構相互連接，首先采用了耐堿PP多孔膜作為基底。通過溶劑熱法首次在多孔PP膜的兩側互生了CoNi層狀雙氫氧化物(LDH)納米片陣列。然后將CoNi LDH納米片陣列進行輕度硫化處理，轉化為CoNiS。

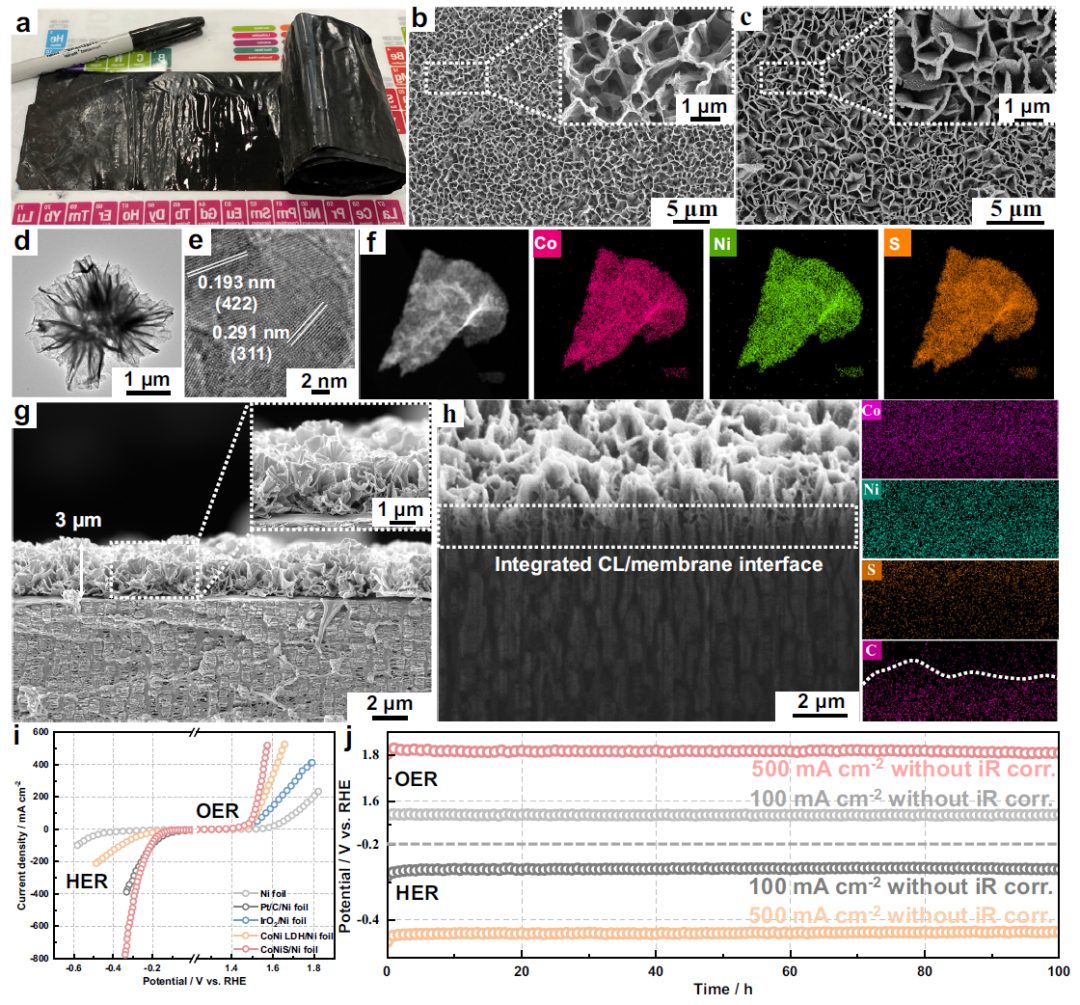

圖2. 一體化MEAs的形態表征和催化活性

圖2a顯示了一體化MEA-S的大面積(20 cm × 100 cm)照片。硫化處理后，一體化MEAs的顏色由粉紅色變?yōu)楹谏?。通過SEM觀察一體化MEAs的CL形貌，CoNi LDH納米片陣列在整個PP膜表面垂直生長。硫化后，納米片陣列的主要結構基本不變。這種結構可以明顯增加CLs的有效表面積，促進電子和離子的傳輸，提高CLs的電化學性能。TEM圖像證實了CoNi LDH和CoNiS的均勻納米片結構。此外，EDX元素映射圖像顯示Co、Ni和S均勻分布在CoNiS納米片中。

圖2g顯示了采用CoNiS納米片陣列作為CLs垂直對齊的一體化MEA-S的截面形貌。CL厚度估計為3 μm。一體化MEA-L和MEA-S中CLs的孔隙率分別為90%和92%，而常規CCM法制備CLs的孔隙率僅為5%。多孔、超薄和無粘結劑的CLs有利于增加電化學活性面積和增強物質遷移。

對析氧反應(OER)和析氫反應(HER)具有高活性和耐久性的CLs是實現高性能堿性水電解所必需的。對于OER，LSV曲線顯示CoNiS具有優異的OER活性，在10和100mA cm^-2過電位分別為195和280mV，性能優于CoNi LDH。同時，對于HER，CoNiS同樣表現出優于CoNi LDH的HER活性，特別是在大電流密度下。CoNiS在10和100mA cm^-2過電位分別為121和210mV。

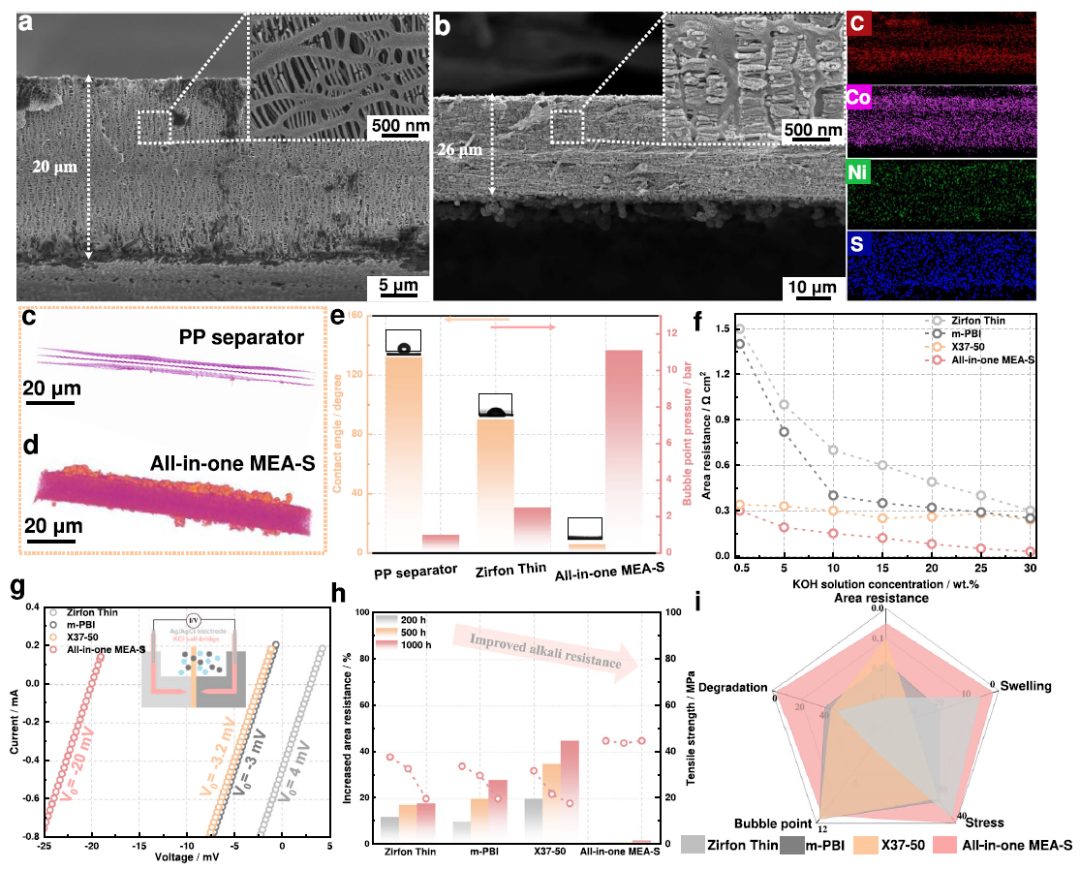

圖3. 膜的基本性質

一般情況下，原始多孔PP膜由于其高滲透性和低離子電導率而不能用于電解水。原始PP膜厚度為20 μm，孔隙結構呈橢圓狀，如圖3a所示。原位充填孔處理后，一體化MEA-S的孔厚為26 μm，微孔中密集填充了CoNiS納米片(圖3b)。截面EDS作圖顯示，CoNiS納米片在復合膜的貫穿平面方向上分布均勻。利用X射線微計算機斷層掃描(μ-CT)對復合膜的內部結構和均勻性進行了更大規模的研究。從圖3c、d可以看出，復合膜的結構在所有橫截面圖上都比原始PP隔板的孔隙和裂紋更少，說明在相對宏觀尺度上，CoNiS納米片網絡在PP襯底中形成均勻而密集。

一體化MEA-S膜的平均孔徑為~30 nm，顯著低于PP(~0.30 μm)和商用Zirfon Thin (~0.45 μm)膜。膜的液體接觸角如圖3e所示。電解質很難滲透到原始PP和商業Zirfon Thin膜中，而對于一體化的MEA-S，整個液滴幾乎瞬間擴散到復合膜中。這種現象是由于金屬硫化物固有的親水性，增強了復合膜的潤濕性。

圖3f顯示了商用膜和一體化MEA-S的面積電阻隨KOH溶液濃度的變化。在不同濃度的KOH溶液中，與其他膜相比，一體化MEA-S表現出較低的面積電阻。與商用膜的離子遷移數相比，一體化MEA-S復合膜的離子遷移數也顯示出較高的氫氧根離子導電性。

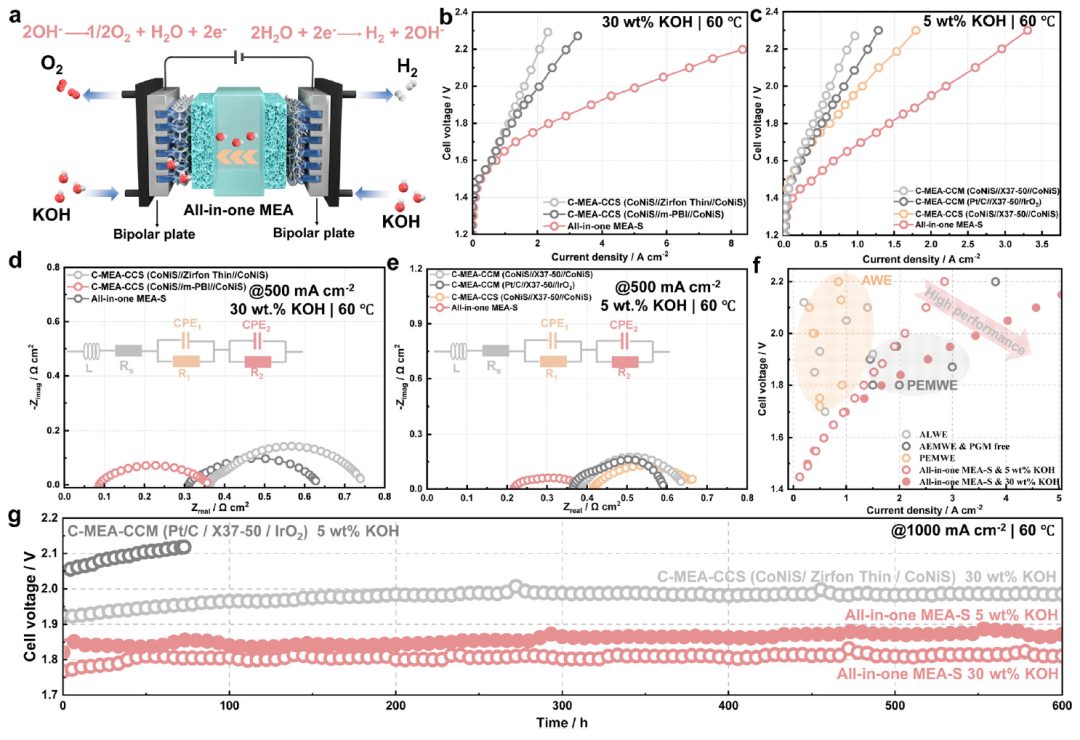

圖4. 一體化MEAs的電解性能

通過將一體化MEAs與液/氣擴散層耦合，進行堿性電解水(圖4a)，并將其性能與采用CCS或CCM方法制備的C-MEAs進行了比較。圖4b比較了一體化MEA-S的堿性電解水性能和C-MEA-CCS在30 wt% KOH中的電解性能。一體化的MEA-S在1.8 V時的電流密度為2.5 A cm^-2，與使用Zirfon Thin和m-PBI膜的C-MEA-CCS相比增加了2.5倍。使用相應的EIS譜(圖4d)來研究歐姆和電荷轉移阻抗的貢獻。一體化MEAs得到了一個完美的半圓，而C-MEA-CCM則觀察到低頻處存在一個由傳質電阻引起的半圓。結果顯示，與C-MEA-CCS相比，一體化MEA-S具有更小的電荷轉移電阻(R_ct)，具有更好的電化學反應動力學。

進一步研究了在5 wt% KOH下一體化MEA-S的堿性電解水性能。如圖4c、e所示，一體化MEA-S顯示出更大的電流密度，其歐姆和電荷轉移阻抗值均低于C-MEAs。這些結果表明，與c-MEA的ALWE和AEMWE相比，一體化MEA的堿性電解水的效率更高。采用一體化MEA-S的堿性電解水性能也優于之前報道的大多數不含鉑族金屬的ALWE和AEMWE。

在1000 mA cm^-2、2000 mA cm^-2、4000 mA cm^-2不同電流密度下，對一體化MEA-S在堿性電解水條件下的耐久性進行了評價。一體化MEA-S在1000 mA cm^-2 可在5和30 wt% KOH條件下、在60°C下穩定工作超過600 h。

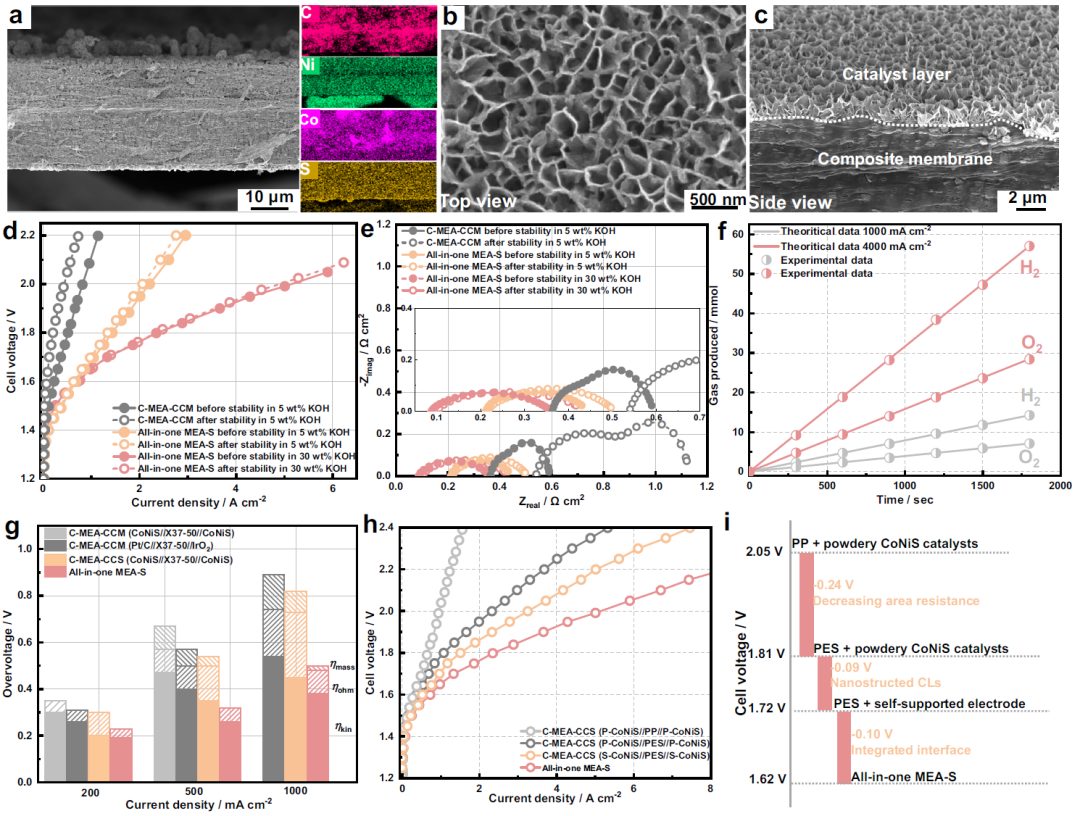

圖5. 一體化MEAs的穩定性和性能優化

圖5a顯示了在1000 mA cm^-2條件下運行600 h后的一體化MEA-S的截面形貌。一體化MEA-S的CL和膜結構以及化學成分都得到了很好的保持。耐久性試驗結束后，記錄了一體化MEA-S和C-MEA-CCM的極化曲線。如圖5d所示，在5 wt% KOH和30 wt% KOH中工作600 h后，一體化MEA-S的電流密度在1.8 V下分別下降了6.7%和3.2%，而C-MEA-CCM的電流密度下降了62%。這些結果表明一體化MEA-S具有較好的穩定性。

值得注意的是，一體化的MEA-S在5 wt% KOH和30 wt% KOH條件下，仍然分別實現了1950和4900 mA cm^-2的高電流密度。如圖5e所示，C-MEA-CCM的歐姆阻抗值從360增加到540 mΩ cm²。相比之下，在5 wt% KOH和10 wt% KOH條件下，一體化MEA-S的歐姆阻抗值值沒有明顯增加。為了驗證是否所有電子都被用于水電解，在1000和4000 mA cm^-2的不同電流密度下測量了一體化MEA-S產生的H₂和O₂的體積(圖5f)，顯示幾乎100%的法拉第效率。

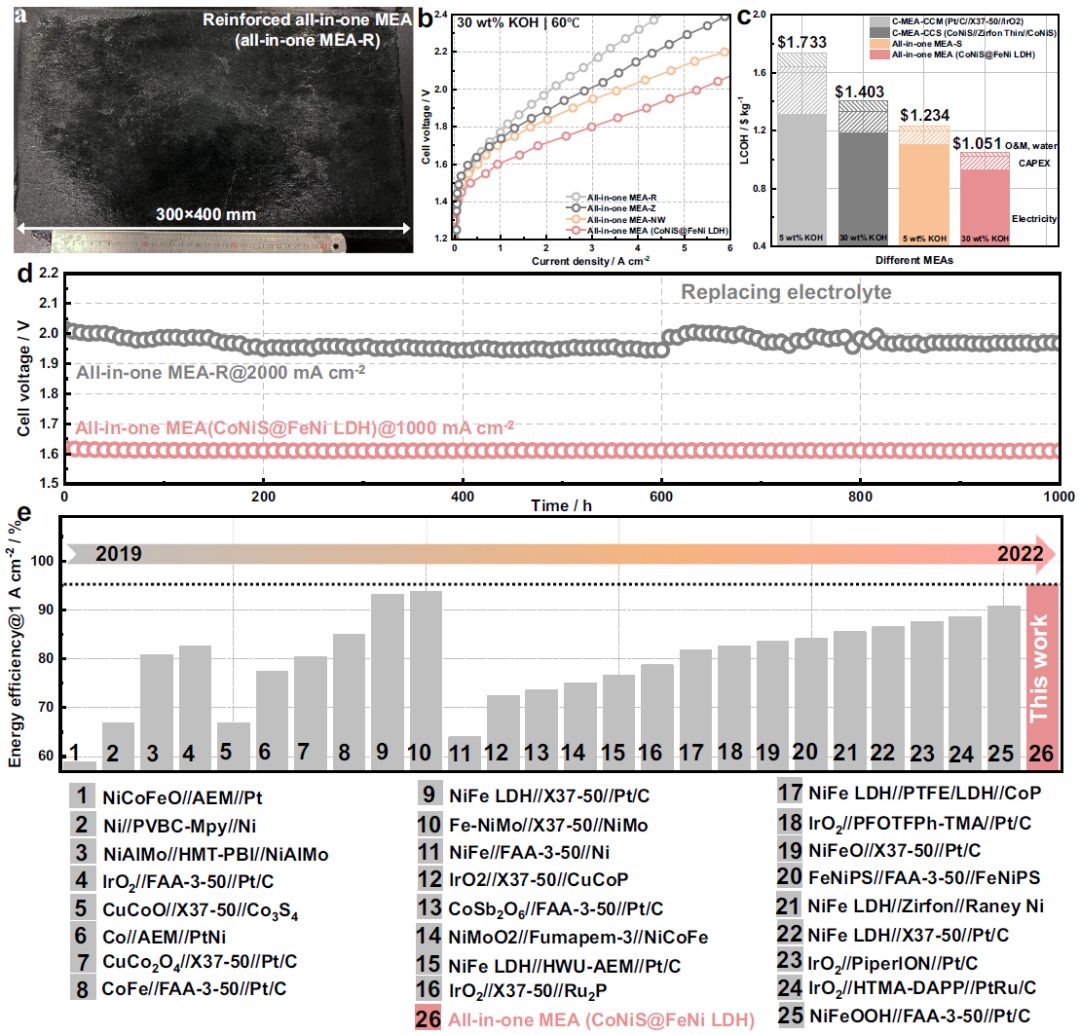

圖6. 定向催化層共生策略的普適性

在低成本多孔膜上生長CL是具有工業吸引力的低成本制氫技術。CoNiS納米片陣列也可以在多孔的Zirfon薄膜上形成，形成一體化的MEA-Z。為了提高一體化MEA的力學性能，作者選擇了一種商用聚乙烯增強聚四氟乙烯多孔膜作為襯底，制備了大面積一體化MEA-R。如圖6所示，成功制備了尺寸為30 × 40 cm²的一體化MEA-R，并在PE納米纖維和PTFE表面構筑了三維有序的納米花陣列。值得注意的是，這種定向生長策略還可以用于構建具有分層結構的CLs。

文獻信息

Oriented intergrowth of the catalyst layer in membrane electrode assembly for alkaline water electrolysis，Nature Communications，2022.

https://www.nature.com/articles/s41467-022-35603-9
