国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

馬建民/劉瑞平AFM: 表面/結(jié)構(gòu)協(xié)同工程實現(xiàn)無枝晶鋰金屬負極

具有高比容量和低氧化還原電位的鋰（Li）金屬被廣泛認為是具有高能量密度的鋰離子電池（LIB）的潛在負極。然而，災(zāi)難性的枝晶生長、“死鋰”形成和表面鈍化阻礙了其實際應(yīng)用。

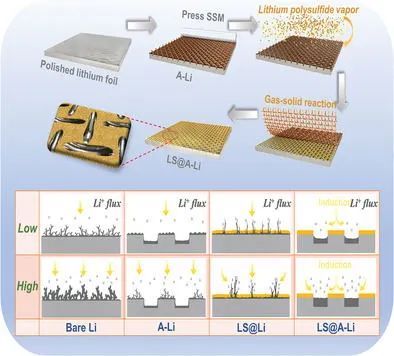

在此，湖南大學(xué)馬建民副教授、中國礦業(yè)大學(xué)劉瑞平教授等人在鋰金屬負極保護上采用了與表面圖案化工程相結(jié)合的選擇性SEI層改性策略，可獲得脊部較厚的均勻Li₂S/Li₂S₂（LS）層的陣列結(jié)構(gòu)Li金屬板。具體而言，作者首先將不銹鋼網(wǎng)（SSM）壓在鋰箔上以在鋰表面上構(gòu)造凹槽和脊（陣列Li，A-Li）。在去除SSM模具之前，通過蒸發(fā)多硫化鋰將Li₂S/Li₂S₂沉積在Li脊的暴露位置上（表示為LS@A-Li）。

因此，Li₂S層可以通過避免尖端效應(yīng)和促進槽中的鋰沉積來促進鋰電鍍。與之前的工作報道的鋰上完全SEI覆蓋不同，低電導(dǎo)率的Li₂S層僅屏蔽脊位，因此不會犧牲鋰箔上的活性凹槽區(qū)域。適當厚度的SEI可保護頂面同時充當Li⁺遷移通道，以確保循環(huán)期間負極有足夠的電活性表面積。

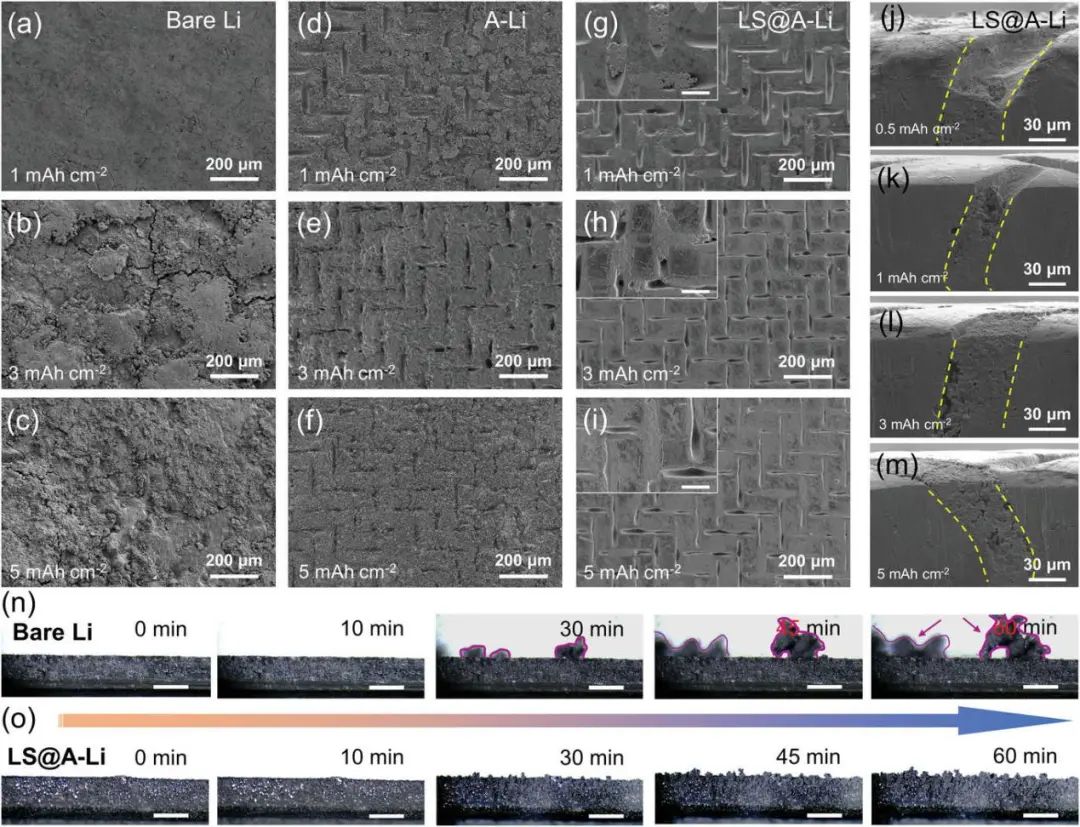

圖1. 不同電極上的沉積Li的形態(tài)

因此，由于具有適當?shù)暮穸群瓦m中的離子電導(dǎo)率，所制備的LS@A-Li電極在不同電流密度下表現(xiàn)出穩(wěn)定的循環(huán)性能和更長的循環(huán)壽命（在1.0 mA cm^-2/1.0 mAh cm^-2下表現(xiàn)出超過1800小時的循環(huán)壽命，甚至在5.0 mA cm^-2/10.0 mAh cm^-2下也表現(xiàn)出超過600小時的循環(huán)壽命），并且在對稱電池中沒有發(fā)生短路。

在與LiFePO₄（LFP）和LiNi_0.5Co_0.2Mn_0.3O₂（NCM523）正極配對后，具有LS@A-Li負極的全電池表現(xiàn)出顯著的循環(huán)性能和穩(wěn)定的庫侖效率。與單一改性鋰金屬負極相比，LS@A-Li電極在全電池中表現(xiàn)出更好的適用性和穩(wěn)定性?？傊@項工作通過被動SEI層和結(jié)構(gòu)改性的協(xié)同作用為鋰負極保護鋪平了道路。

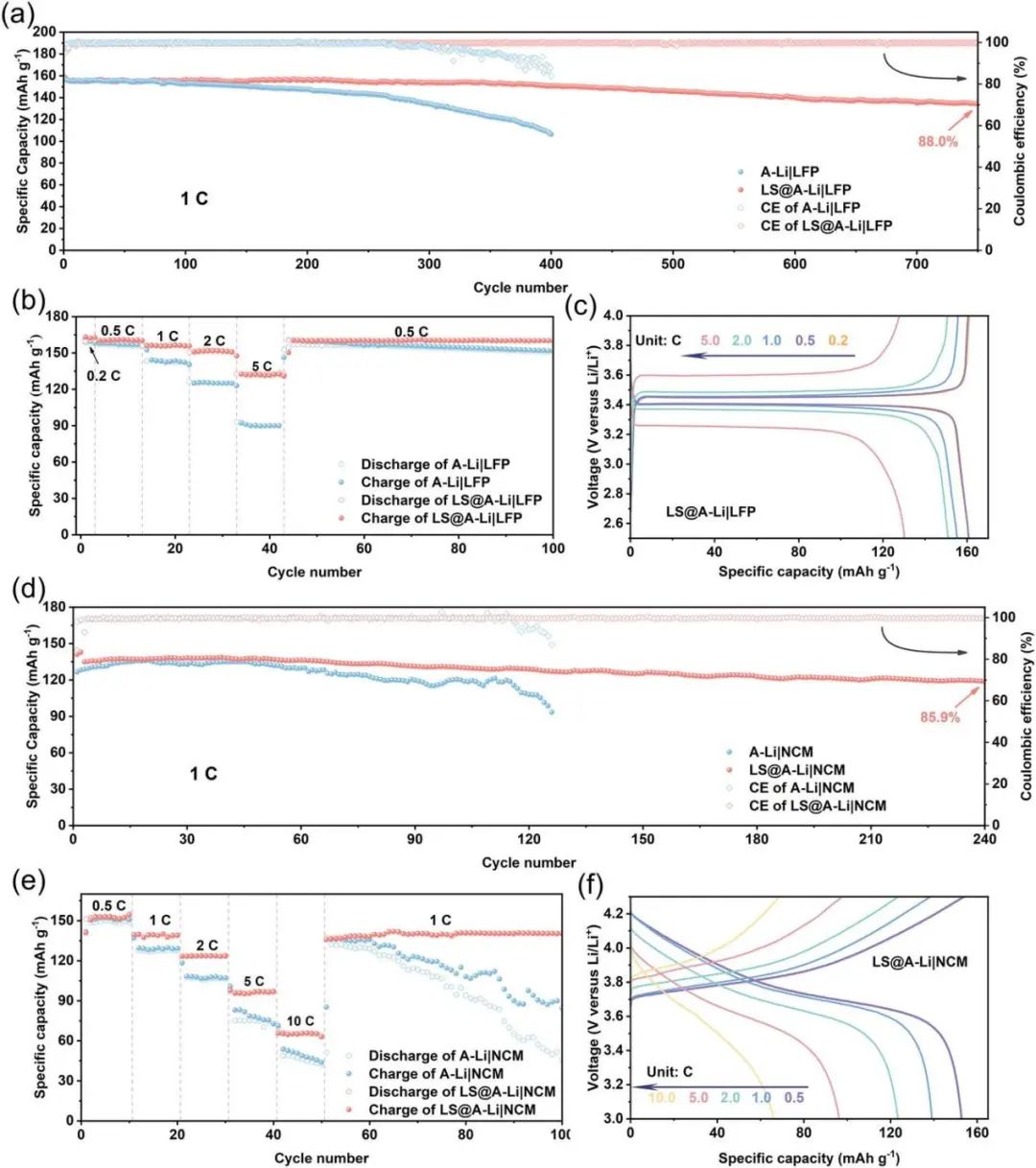

圖2. LS@A-Li||LFP和LS@A-Li||NCM523全電池的電化學(xué)性能

Dendrites-Free Lithium Metal Anode Enabled by Synergistic Surface Structural Engineering, Advanced Functional Materials 2022. DOI: 10.1002/adfm.202200474

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/15/6b0be516da/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

馬建民/劉瑞平AFM: 表面/結(jié)構(gòu)協(xié)同工程實現(xiàn)無枝晶鋰金屬負極

相關(guān)推薦
