我國催化 2 RR, NRR）的進步。目前人們已經設計和開發了多種催化劑來加快催化反應的速率，其中以過渡金屬為基礎的單原子催化劑（SACs）及單團簇催化劑（SCCs）越來越受到人們的重視。然而，由于金屬的溶解和團聚問題，催化劑的長期穩定性仍然是一個亟待解決的問題。催化劑的穩定性也是催化劑設計這座“大樓”的“地基”。設計高穩定性的催化劑對進一步推動催化科學的發展十分關鍵。而結合第一性原理計算，可以很有效的超遠傳統的實驗試錯合成模式，初步探索催化劑的穩定性。近年來，如何有效的利用第一性原理計算來預篩選穩定的催化劑，也是理論計算科學家不斷研究和發展的課題之一。

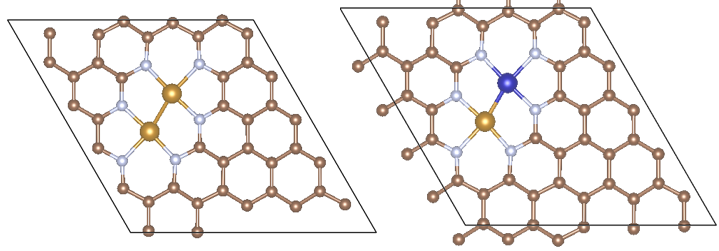

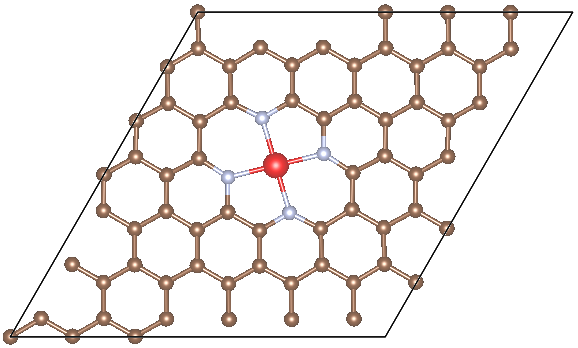

催化劑的穩定性可以從熱力學和動力學兩方面來進行考量，針對單原子催化劑，本文以金屬原子負載在氮摻雜石墨烯表面（圖1，M@NC）為例。 圖1. 金屬原子負載在氮摻雜石墨烯表面（M@NC） 就熱力學而言，我們常見的計算參考值有結合能（binding energy）、形成能（formation energy）、內聚能（cohesive energy） 和溶解勢（dissolution potential） ，下面讓我們一一道來。 Eb =EM@NC ：負載了單原子催化劑的催化劑整體的能量（圖1 結構的能量） Eb 為負值，催化劑是熱力學穩定的。 （簡化版）：Eform =EM@NC ? ENC + lμC ? mμN ? μM μC ：碳原子的化學勢，l是構建催化劑時，本征石墨烯去掉的碳原子個數（l=6）， μN ：氮原子的化學勢，m是氮原子個數(m=4) 化學勢的計算，每種元素最穩定的物質中一個原子的能量（C最穩定物質是pristine graphene，N是nitrogen gas, 金屬即為bulk metal） 其實，形成能的進階版會更為復雜，感興趣的可以自行研究（可參考文獻Physical Review B，2009, 79，035205） Ecoh =EM-bulk /n ? EM-single EM-bulk ：金屬塊體的能量，n為塊體中金屬原子個數 EM-single ：一個金屬原子單獨優化的能量 Eb -Ecoh 的差值，常被用來衡量催化劑的是否團聚，為負值，不易團聚。 E0 Mz+/M：金屬的標準電極電勢 溶解勢為正值，催化劑被認為是電化學穩定的。（Electrochimica Acta 2017, 250, 185–195和Phys.Chem.Chem. Phys., 2018, 20, 858） 隨著實驗合成技術的不斷提高，雙原子催化劑（BACs）被越來越多的用于催化反應中，目前實驗報道的BACs如圖2所示，分為同核（Homonuclear）和異核 （Heteronuclear）雙原子催化劑 圖2. 同核（M2@NC）和異核（M1M2@NC）雙原子催化劑 對于同核雙原子催化劑 ，結合能 的算法主要為(J. Am. Chem. Soc. 2020, 142, 5709?5721)： 對應的溶解勢 的算法如下： U° diss ：金屬的標準電極電勢 而對于異核雙原子催化劑 ，結合能 的算法為(Chem. Eng. J., 2021, 413, 128027)： Eb =EM1M2@NC ? ENC ? EM1 –EM2 團簇（金屬原子個數大于等于3）催化劑的熱力學穩定性 由于筆者最近正在研究團簇催化劑，對于團簇催化劑的結合能和溶解勢的計算鮮有文獻報道，經過文獻閱讀，總結出團簇催化劑結合能和溶解勢 計算方法如下： 第一種 ：Eb =(EMn@NC ?ENC ?nEM )/n n為金屬原子個數（和同核雙原子算法類似） 第二種 ：Eb =EM-cluster@NC ?ENC ?EM-cluster EM-cluster 為金屬團簇的總能量（Nano. Res.2020, 13(8), 2280–2288和J. Energy Chem. 2020，54, 612-619） 第三種 是筆者給作者Dr. Igor Pa?ti寫信后，作者說明他的應用于單原子的公式（Electrochimica Acta 2017, 250, 185–195和Phys.Chem.Chem. Phys., 2018, 20, 858）也可以用于團簇催化劑，即： Eb = Esubs+nM ? (Esub+(n-1)M + EM ) 第一種和第三種的結合能數值都可以帶入公式 進行計算相應的溶解勢 計算（Dr. Igor Pa?ti）。 問題一 ：對于EM 的計算，目前主要有兩種算法，即EM-bulk 和EM-single ，結合能的公式里到底應該帶入哪個的能量值？
筆者發現，其實兩種算法文獻中都有應用，使用EM-bulk 計算得到的往往是正值，而使用EM-single 計算得到的多為負值，負值一般會得到審稿人的認可，可是，到底哪種計算方法才是可行的呢？私以為EM-bulk 更合理，橫向比較就好了呀。 問題二 ：EM-bulk /n的計算數值是否等于元素的化學勢？ 筆者認為這兩個值是相等的，前提是EM-bulk 的計算采用的是金屬塊體最穩定結構進行的計算 問題三：使用形成能公式Eform =EM@NC ? ENC + lμC ? mμN ? μM 計算時，大多數情況下，算出來是正值（反正我算出來基本都是正值），那催化劑就不穩定了嗎？審稿人問我怎么辦？ 算出來正值不要怕，筆者認為正值是很正常的事情，正值并不可怕，很多文獻算出來也是正值，可以把算出來的正值和實驗已經合成出來的相關催化劑作比較，數值相近或小于，我們可以認為設計的催化劑就是穩定的（J. Mater. Chem. A, 2021, 9, 1240和ACS Catal. 2018, 8, 7517?7525）。 但是問題又來了，沒有可比較的實驗合成出來的類似的催化劑怎么辦，這個問題的解決辦法，可能就是盡量找吧。再不然，找實驗組給你合成出來吧。 問題四：對于同核和異核雙金屬原子，采用了兩種不同的結合能計算方法，哪一種才是更合理的？同核和異核就沒辦法互相比較了嗎？ 這一個問題，筆者也沒有更好的結論或文獻支持，希望大家一起思考和討論。 問題五：目前溶解勢的計算方法主要有兩種，第一種即Usiss = U° diss ? Eb /ne (J. Am. Chem. Soc. 2020, 142, 5709?5721)，第二種即
( Electrochimica Acta 2017, 250, 185–195和Phys.Chem.Chem. Phys., 2018, 20, 858)，后者的公式里考慮了Ecoh 的影響，我們應該使用哪一種？
穩定性是我們?cè)O(shè)計和研究催化劑最重要的一環，而如何衡量催化劑的穩定性目前并沒有一個統一的標準。同時，單純地依靠熱力學穩定性來判斷催化劑穩定性是片面的，我們也應該通過動力學 來衡量催化劑的穩定性。更多的關于熱力學和動力學穩定性的討論，可以參考以下文獻。筆者能力有限，如果有問題和疑惑歡迎大家討論。最近在回復審稿意見時發現了這些問題，我想它們應該也困惑著你吧。
1. Greeley, J.; N?rskov, J. K. Electrochemical Dissolution of Surface Alloys in Acids: Thermodynamic Trends from First-Principles Calculations. Electrochim. Acta 2007, 52, 5829?5836
2. Marcus, R. A. J. Electron transfer reactions in chemistry theory and experiment. Electroanal. Chem. 1997, 438, 251.doi: 10.1016/S0022-0728(97)00091-0 3. David A.; Porter, K. E. E.; Mohamed S., Phase Transformations in Metals and Alloys, 3rd ed.; Chapman & Hall: London, 2009. 4. Mullin, J. W. Crystallization, 3rd ed.; Oxford University Press: Oxford, 1997. 5. Vej-Hansen, U. G.; Rossmeisl, J.; Stephens, I. E. L.; Schiotz, J. Correlation between diffusion barriers and alloying energy in binary alloys. Phys. Chem. Chem. Phys. 2016, 18, 3302. doi: 10.1039/c5cp04694g 6. Liang, J. S.; Zhao, Z. L.; Li, N.; Wang, X. M.; Li, S. Z.; Liu, X.; Wang, T. Y.; Lu, G.; Wang, D. L.; Hwang, B. J.; et al. Biaxial Strains Mediated Oxygen Reduction Electrocatalysis on Fenton Reaction Resistant L10-PtZn Fuel Cell Cathode. Adv. Energy Mater. 2020, 10, 2000179. doi: 10.1002/aenm.202000179
