鋰金屬是下一代高能量密度可充電電池負(fù)極的終極選擇而備受關(guān)注。然而，不可控的枝晶生長、死鋰的形成以及鋰金屬負(fù)極的大體積變化會導(dǎo)致嚴(yán)重的安全隱患，例如短路、起火甚至爆炸。引入鋰宿主材料可能是緩解上述問題的優(yōu)異策略，氧化石墨烯（GO）薄膜具有優(yōu)異的親鋰性，這對于在合成過程中實(shí)現(xiàn)均勻的熔融鋰注入和電池循環(huán)中的低鋰成核勢壘至關(guān)重要。然而，用作鋰宿主的全致密GO薄膜存在許多問題。金屬鋰傾向于在電極的上表面沉積和剝離，且沉積的鋰金屬會阻礙電解液的進(jìn)入和離子傳輸，導(dǎo)致枝晶生長、SEI破裂和內(nèi)部電極表面的損失。值得關(guān)注的是，電極中不那么曲折的離子傳輸路徑會在電解液中產(chǎn)生低的鋰離子濃度梯度和均勻的電極電流密度。

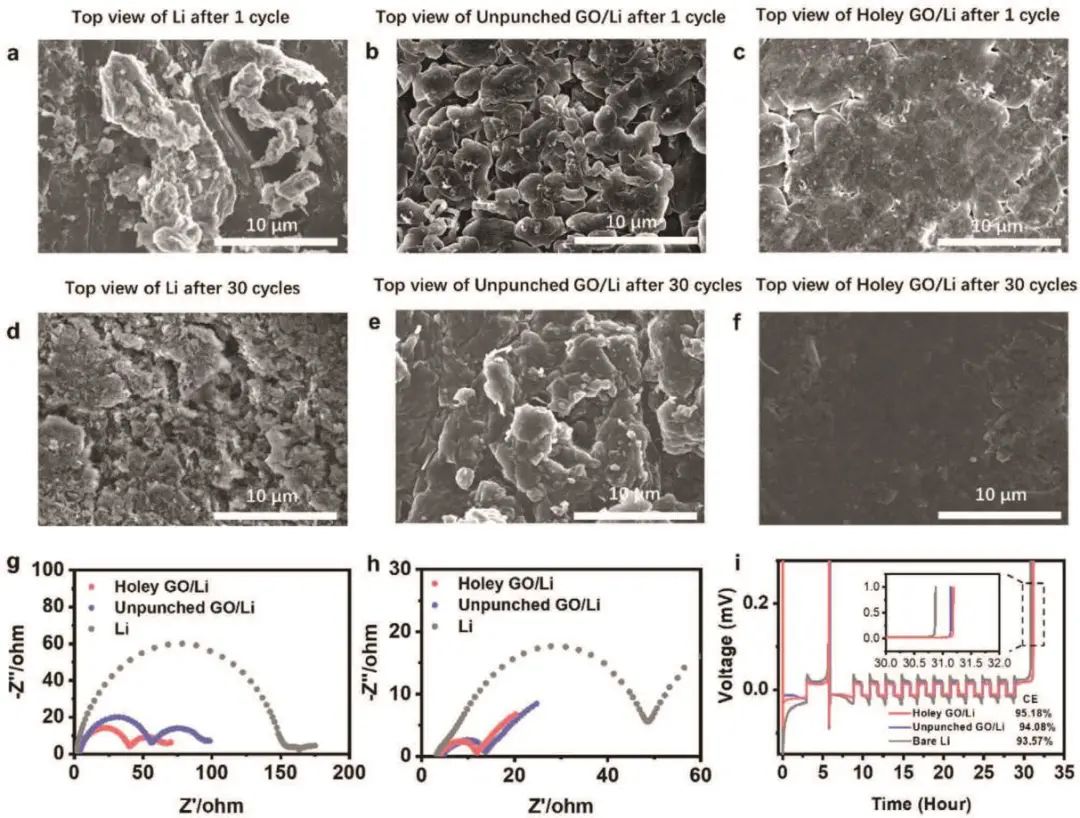

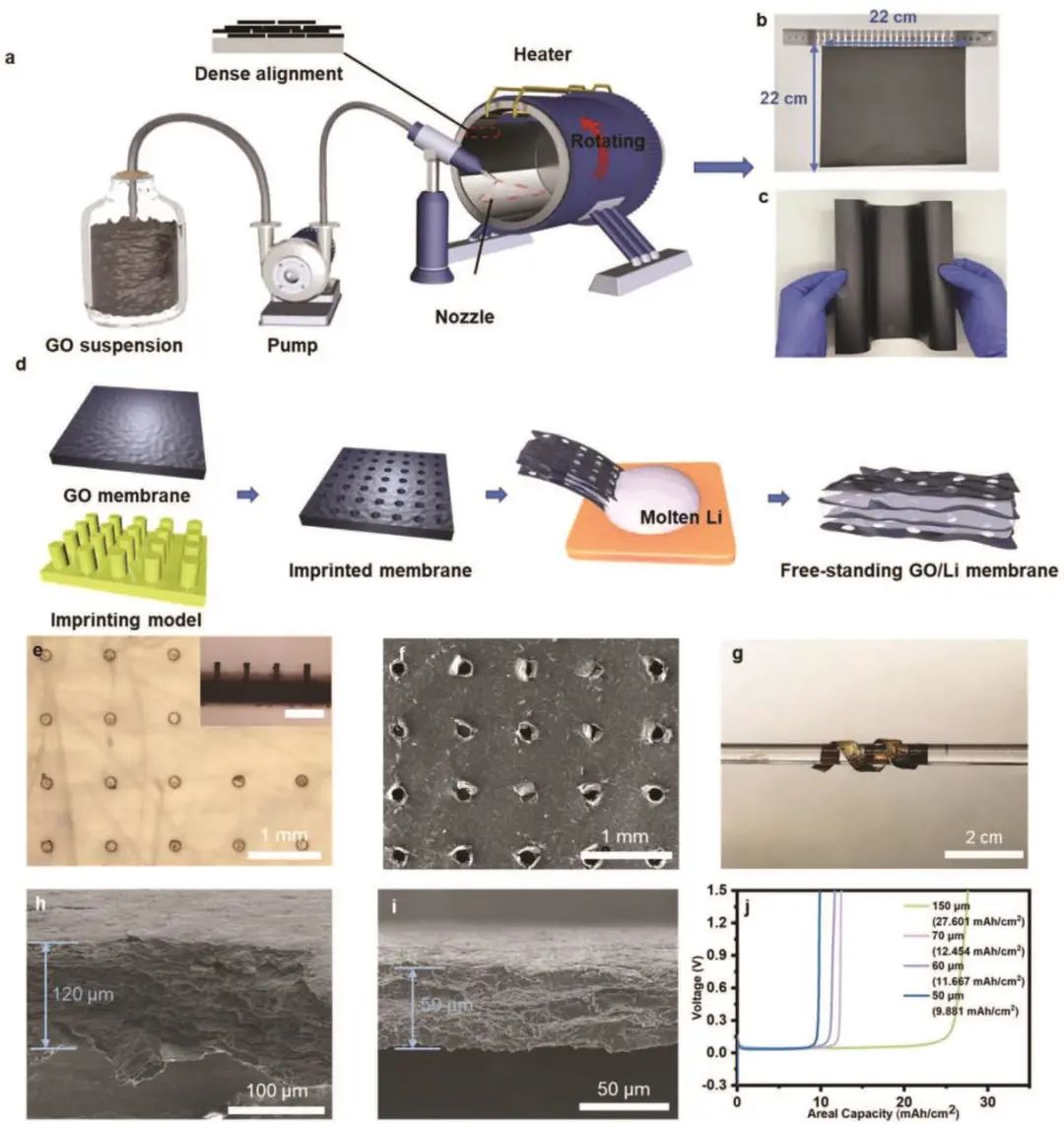

鑒于此，清華大學(xué)深圳國際研究生院周光敏副教授和丘陵副教授等人采用連續(xù)離心鑄造法制備了大面積氧化石墨烯（GO）作為鋰金屬的宿主，然后使用3D打印模板通過簡單的沖壓方法在其中制造對齊的微通道。GO基體有效地調(diào)節(jié)了鋰的沉積/剝離行為，而對齊的通道均勻地分布了鋰離子通量并提供了短的鋰離子擴(kuò)散路徑。同時(shí)，Li/多孔GO復(fù)合材料具有柔韌性，其可控厚度為50至150μm，對應(yīng)的容量為9.881至27.601 mAh cm^-2。

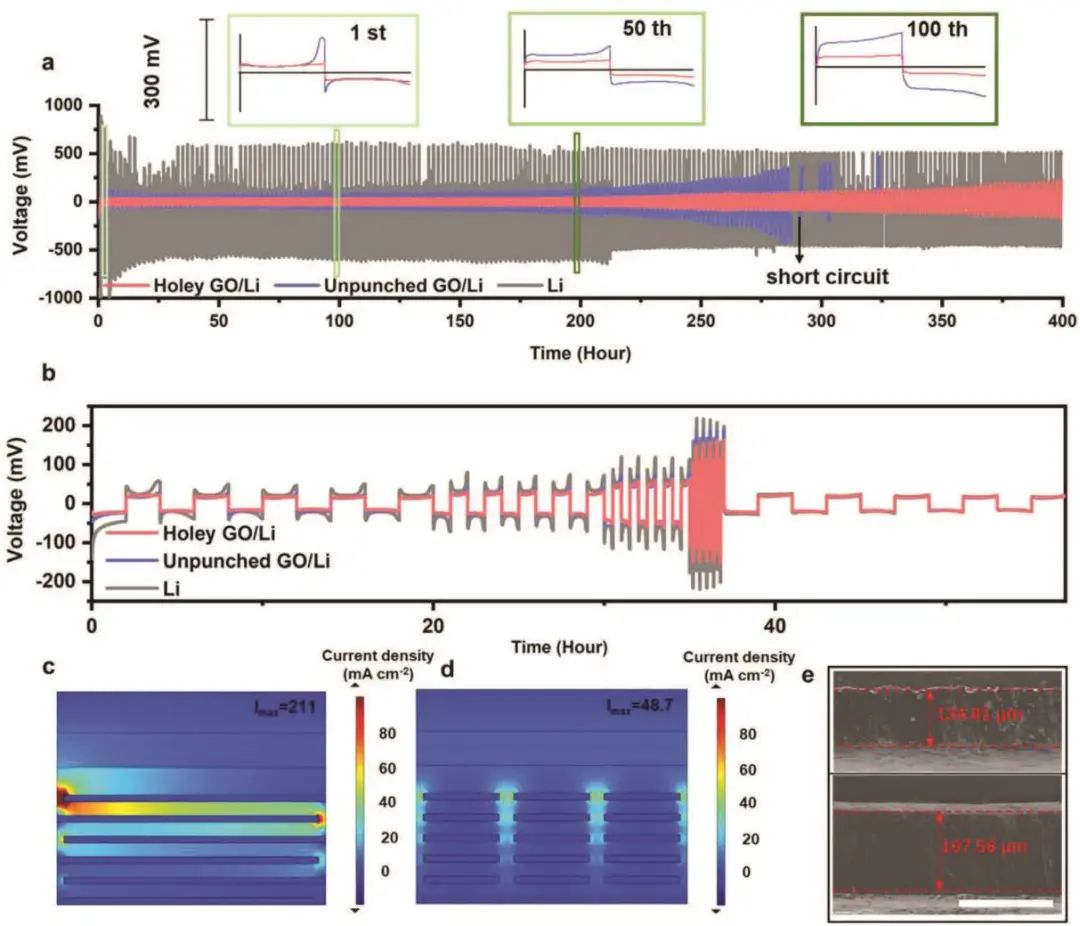

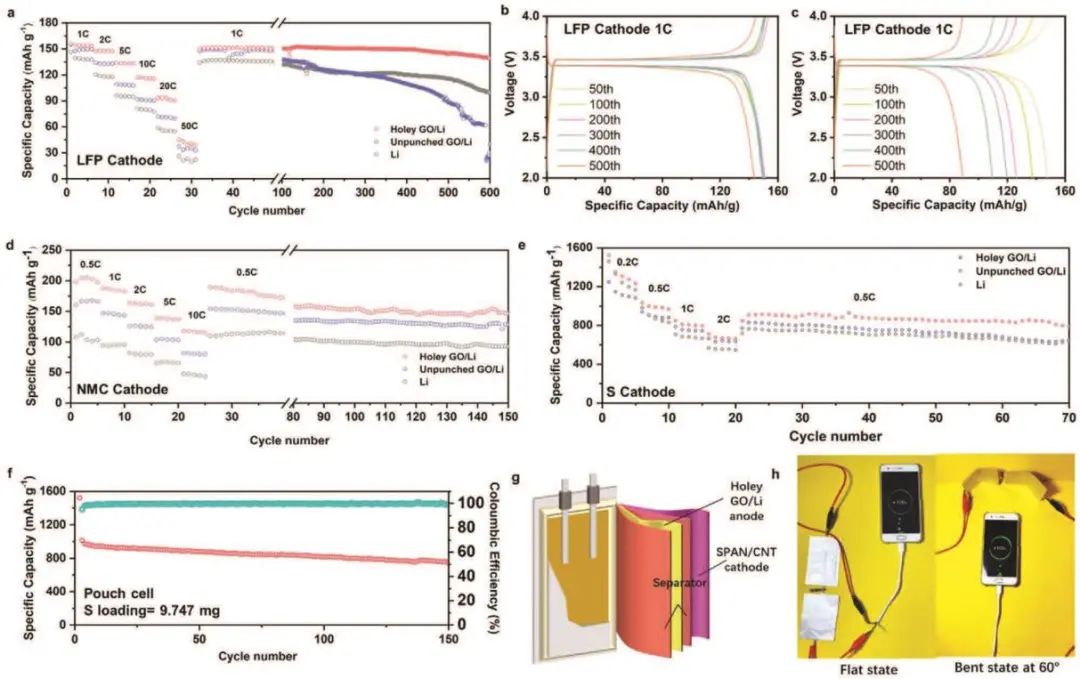

結(jié)果表明，所制備的負(fù)極在循環(huán)100小時(shí)后具有30 mV的低過電位，≈3538 mAh g^-1的高容量（理論容量的91.4%），以及匹配LiFePO₄正極在高達(dá)50 C的倍率下展現(xiàn)出優(yōu)異的循環(huán)性能。此外，多孔GO/Li電極還與其他正極配對并用于軟包電池，表明其適用于各種高能電池系統(tǒng)。

1. 耦合親鋰和結(jié)構(gòu)設(shè)計(jì)，得到的電極具有柔韌性，可以多次折疊和展開，厚度可控。GO中排列的通道能夠均勻分布鋰離子通量，提供更短的擴(kuò)散路徑；
