国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

成果介紹

近年來(lái)，鋰離子電池(LIBs)作為儲(chǔ)能設(shè)備在電動(dòng)汽車中得到了廣泛的應(yīng)用。然而，處理大量的廢舊LIBs正極材料仍是一個(gè)巨大的挑戰(zhàn)。

清華大學(xué)深圳國(guó)際研究生院周光敏、成會(huì)明院士等人采用快速熱輻射法，將廢舊LIBs中的LiNi_1-x-yMn_xCo_yO₂?(NMC)正極轉(zhuǎn)化為高效的NiMnCo基鋅空氣電池(ZABs)正極催化劑，避免了復(fù)雜的金屬分離步驟，可以快速合成催化劑。研究表明，所制備的NiMnCo-AC具有獨(dú)特的核殼結(jié)構(gòu)(其核為面心立方Ni，殼為尖晶石NiMnCoO₄)，顯示出高效的雙功能催化活性，從而使得NiMnCo-AC在ZABs中表現(xiàn)出優(yōu)異的電化學(xué)性能。這項(xiàng)工作為回收利用廢舊LIBs正極材料并將其轉(zhuǎn)化為新型儲(chǔ)能材料提供了一種經(jīng)濟(jì)、環(huán)保的方法。

相關(guān)工作以《Recycling spent LiNi_1-x-yMn_xCo_yO₂?cathodes to bifunctional NiMnCo catalysts for zinc-air batteries》為題在《Proceedings of the National Academy of Sciences》上發(fā)表論文。

圖文介紹

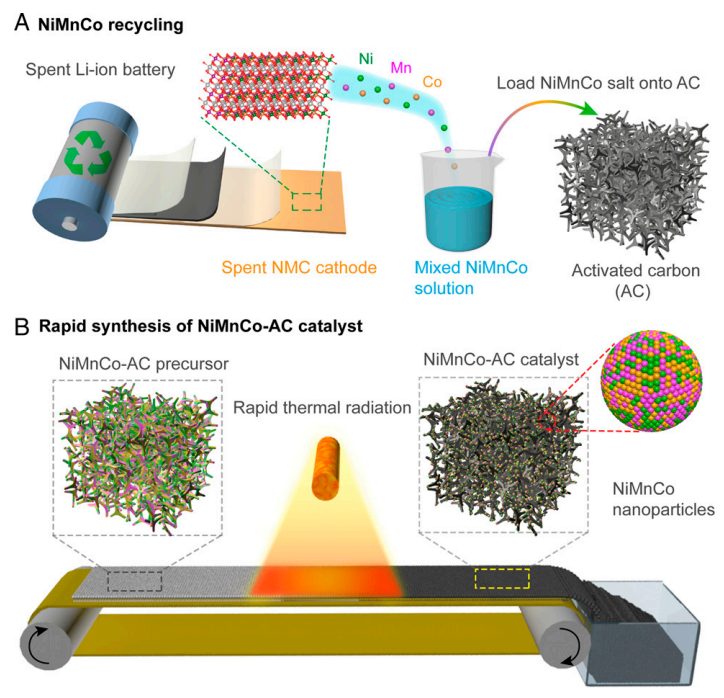

圖1 回收廢舊LIBs正極、以制備NiMnCo-AC催化劑的工藝示意圖

NiMnCo-AC催化劑是通過(guò)從廢舊NMC正極回收NiMnCo和隨后的快速熱輻射過(guò)程制成的，如圖1所示。從廢舊LIBs中收集廢NMC正極，并將其溶解到硝酸中，得到混合的NiMnCo溶液。將混合的NiMnCo鹽負(fù)載在活性炭載體上，然后將得到的NiMnCo-AC前驅(qū)體轉(zhuǎn)移到碳布上，快速通過(guò)高溫輻射加熱區(qū)，如圖1B所示?？焖俚臒彷椛溥^(guò)程促進(jìn)了NiMnCo納米顆粒的形成，而有限的加熱時(shí)間則阻礙了納米顆粒的團(tuán)聚、生長(zhǎng)。因此，通過(guò)快速熱輻射得到了NiMnCo-AC催化劑，NiMnCo納米顆粒均勻地分散在活性炭上。

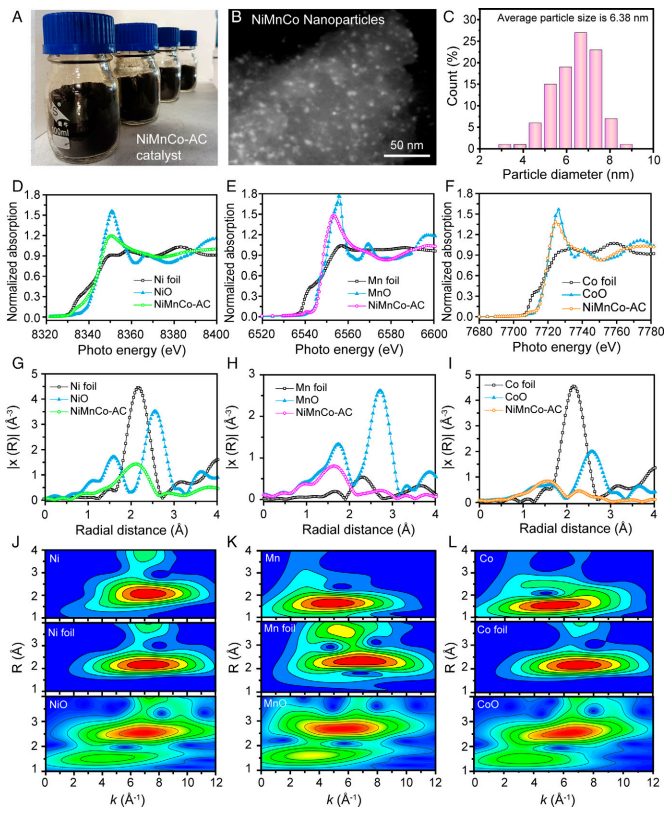

圖2 NiMnCo-AC催化劑的形貌和XAFS分析

NiMnCo-AC催化劑中Ni、Mn和Co的質(zhì)量負(fù)載分別為1.39 wt%、0.80 wt%和0.57 wt%，催化劑形貌為黑色粉末。NiMnCo納米顆粒在AC表面分散良好，平均粒徑為6.38 nm。XAFS結(jié)果表明，NiMnCo納米顆粒中存在兩相，即金屬Ni和NiMnCoO_x。

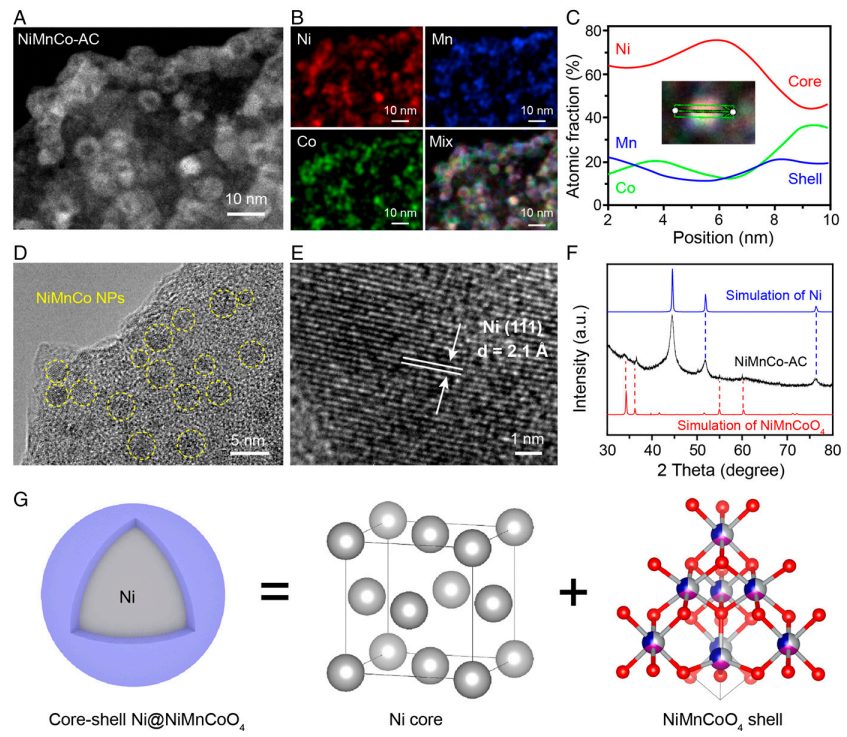

圖3 NiMnCo-AC催化劑的形貌和結(jié)構(gòu)分析

進(jìn)一步通過(guò)AC-STEM來(lái)揭示Ni和NiMnCoO_x在納米顆粒中的分布，Ni、Mn和Co在納米顆粒上分布良好。通過(guò)分析一個(gè)納米顆粒的元素分布，Mn和Co原子集中在殼層中，而Ni原子分布在整個(gè)納米顆粒中，揭示了納米顆粒具有以Ni為核和NiMnCoO_x為殼層的結(jié)構(gòu)。

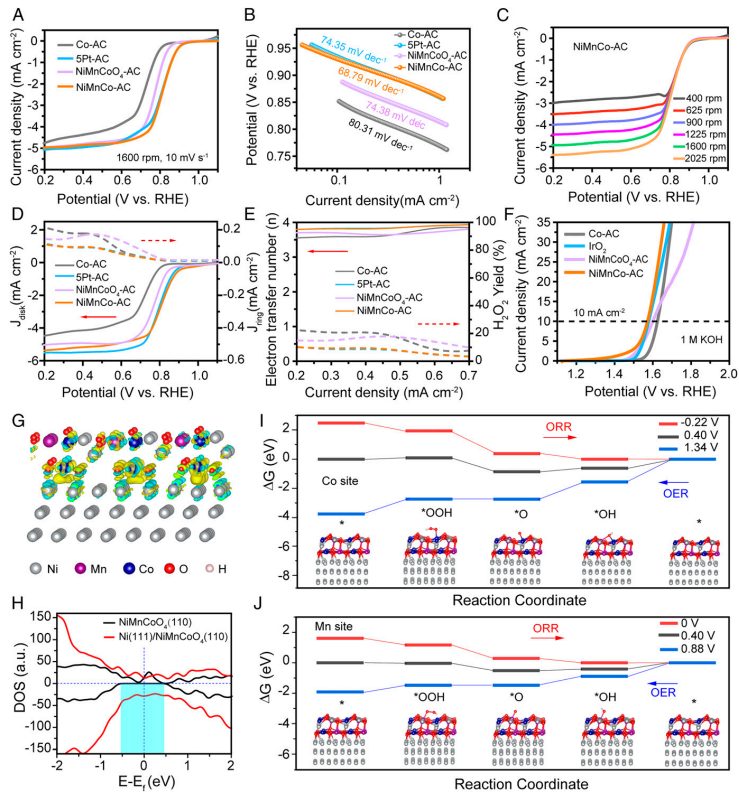

圖4 NiMnCo-AC催化劑的電催化性能

ORR極化曲線表明，NiMnCo-AC催化劑的起始電位為0.97 V，半波電位為0.82 V，表現(xiàn)出與5% Pt-AC催化劑相媲美的ORR催化活性。NiMnCo-AC催化劑的Tafel斜率較低，為68.79 mV dec^-1，表明其具有快的反應(yīng)動(dòng)力學(xué)?；贙-L方程的測(cè)試與RRDE測(cè)試共同表明，NiMnCo-AC催化劑遵循四電子ORR機(jī)制。OER極化曲線表明，在電流密度為10 mA cm^-2時(shí)，NiMnCo-AC的電位較低，為1.57 V，低于商用IrO₂?(1.58 V)、NiMnCoO₄-AC (1.61 V)和Co-AC (1.63 V)，表明NiMnCo-AC催化劑具有較高的OER活性。

DFT計(jì)算表明，Ni核誘導(dǎo)了NiMnCoO₄殼層電子結(jié)構(gòu)發(fā)生重新分布，NiMnCoO₄殼層為ORR/OER過(guò)程提供了有效的活性位點(diǎn)；因此，Ni核與NiMnCoO₄殼層的協(xié)同作用降低了速率決定步驟的能量勢(shì)壘。

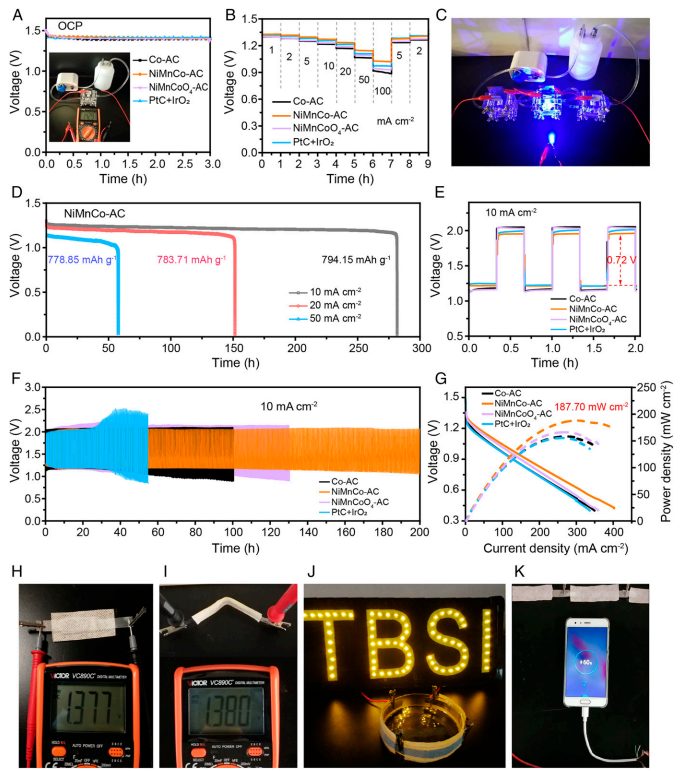

圖5 ZABs的電化學(xué)性能

在水系ZABs中，NiMnCo-AC在起始3 h的OCV穩(wěn)定在1.42 V，高于對(duì)照樣品Co-AC (1.40 V)、NiMnCoO₄-AC (1.40 V)和PtC/IrO₂?(1.41 V)，這是由于NiMnCo-AC具有較高的ORR/OER催化活性。此外，基于核殼NiMnCo-AC的ZAB在50 mA cm^-2下表現(xiàn)出高的放電容量779 mAh g^-1。

此外，基于NiMnCo-AC的ZAB在10 mA cm^-2的初始三次充放電過(guò)程中表現(xiàn)出0.72 V的電壓間隙，優(yōu)于Co-AC催化劑(0.87 V)、NiMnCoO₄-AC催化劑(0.87 V)和商用PtC/IrO₂催化劑(0.76 V)。在電流密度為10 mA cm^-2的條件下，采用恒流充放電法考察了ZABs的長(zhǎng)期循環(huán)穩(wěn)定性。使用NiMnCo-AC的ZAB循環(huán)200 h無(wú)明顯的電壓衰減，而商用PtC/IrO₂在循環(huán)30 h后表現(xiàn)出明顯電壓衰減。

文獻(xiàn)信息

Recycling spent LiNi_1-x-yMn_xCo_yO₂?cathodes to bifunctional NiMnCo catalysts for zinc-air batteries，Proceedings of the National Academy of Sciences，2022.

https://www.pnas.org/doi/10.1073/pnas.2202202119

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/14/edfb3bd1ba/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

周光敏/成會(huì)明院士，最新PNAS！

相關(guān)推薦

周光敏/成會(huì)明院士，最新PNAS！
