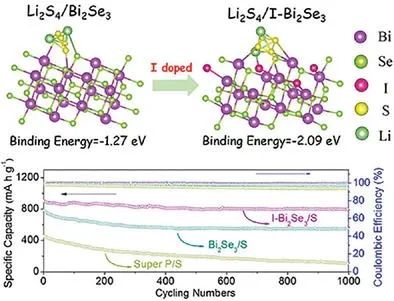

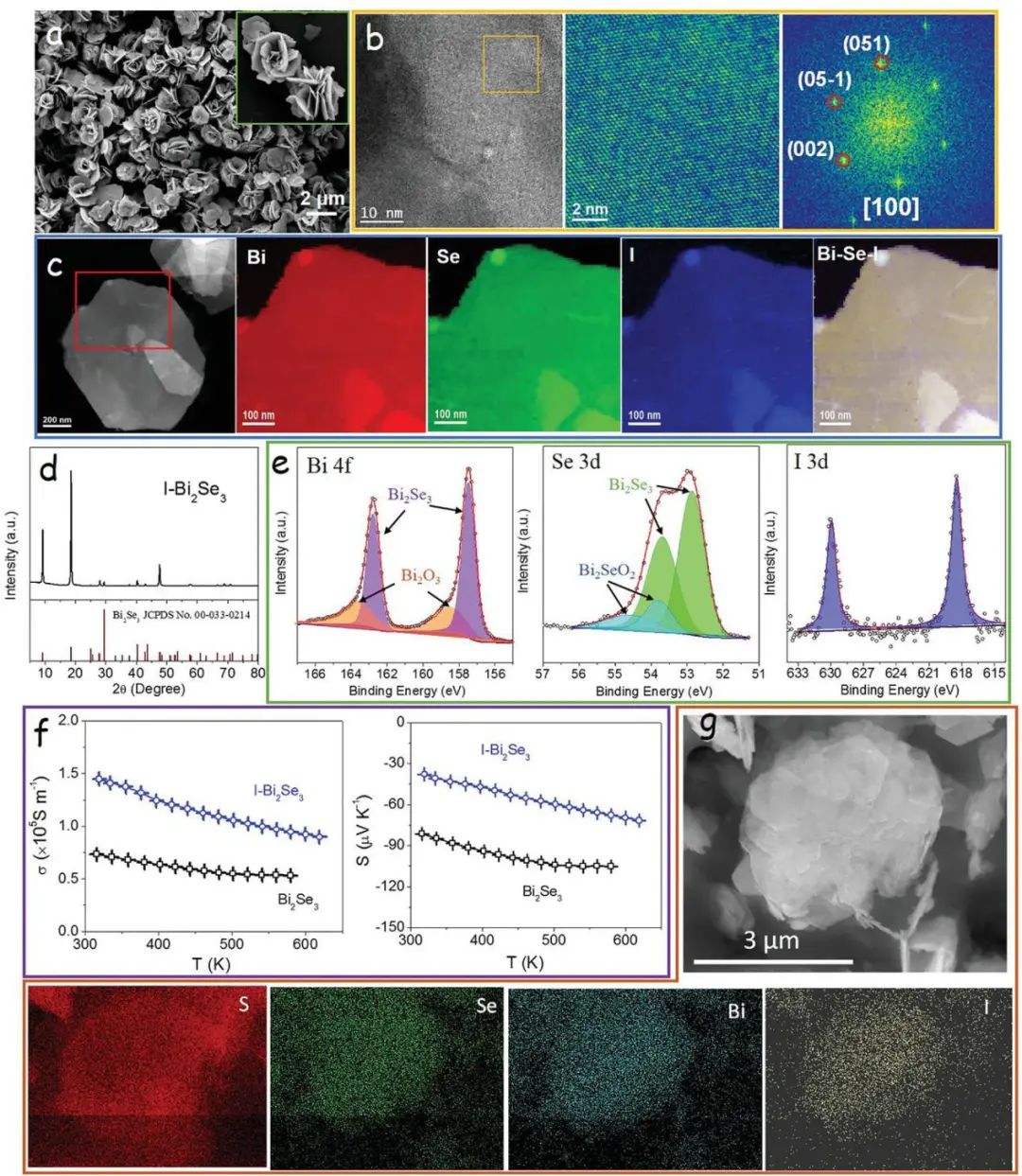

圖1. I-Bi2Se3納米片的表征電化學測試表明，I-Bi2Se3/S電極在0.1 C時表現(xiàn)出高達1500 mAh g-1的出色初始容量和超過1000次循環(huán)的循環(huán)穩(wěn)定性，在1 C 時每個循環(huán)的平均容量衰減率僅為 0.012%，遠優(yōu)于Bi2Se3 /S和Super P/S電極。此外，I-Bi2Se3/S電極在高硫負載（5.2 mg cm-2）和貧電解液（8 μL mg-1）條件下進一步測試時表現(xiàn)出優(yōu)異的倍率性能，0.1 C時的面積容量為5.70 mAh cm-2，0.5 C時的面積容量為4.12 mAh cm-2，超過了鋰離子電池面積容量的工業(yè)要求（≈4 mAh cm-2）?？傮w而言，這項工作展示了一種通過金屬硒化物催化劑的雜原子摻雜來提高LSB正極性能的有效方法，有助于實現(xiàn)LSB的大規(guī)模應用。
圖2. 高硫負載、貧電解液條件下LSB的性能
Enhanced Polysulfide Conversion with Highly Conductive and Electrocatalytic Iodine-Doped Bismuth Selenide Nanosheets in Lithiu-Sulfur Batteries, Advanced Functional Materials 2022. DOI: 10.1002/adfm.202200529
