2022年4月5日，華東理工大學吳永真教授等人在Advanced Functional Materials雜志上發(fā)表一篇文章‘Stable α-FAPbI3 in Inverted Perovskite Solar Cells with Efficiency Exceeding 22% via a Self-Passivation Strategy’。

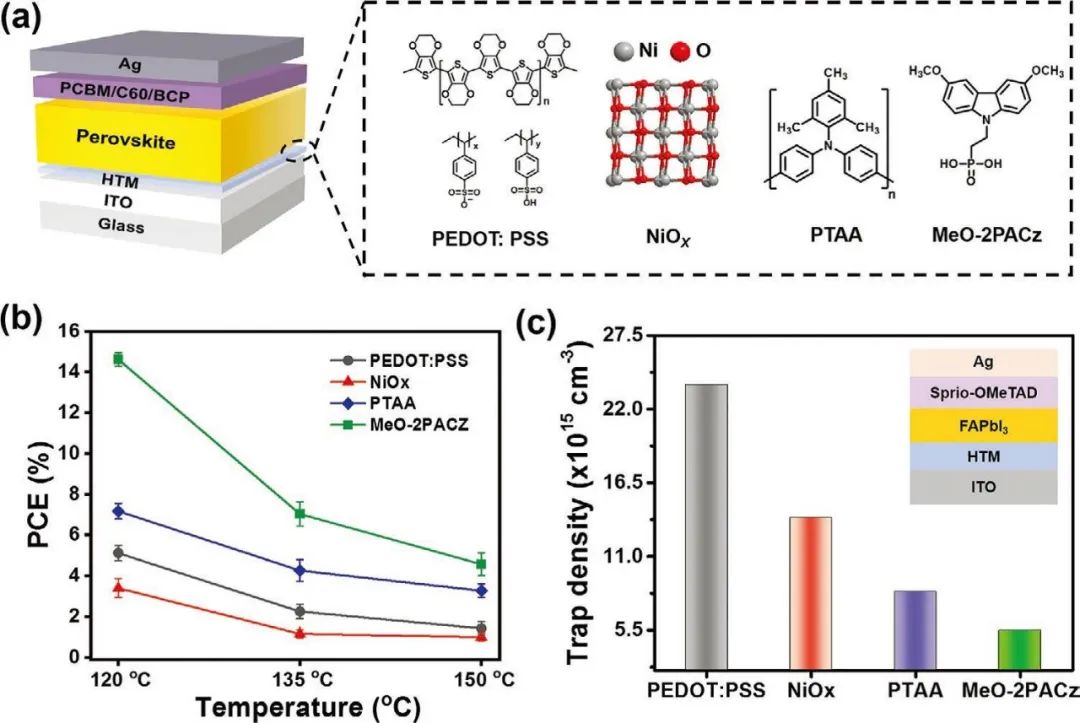

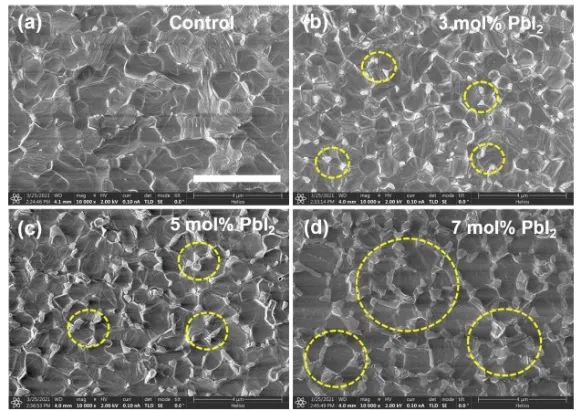

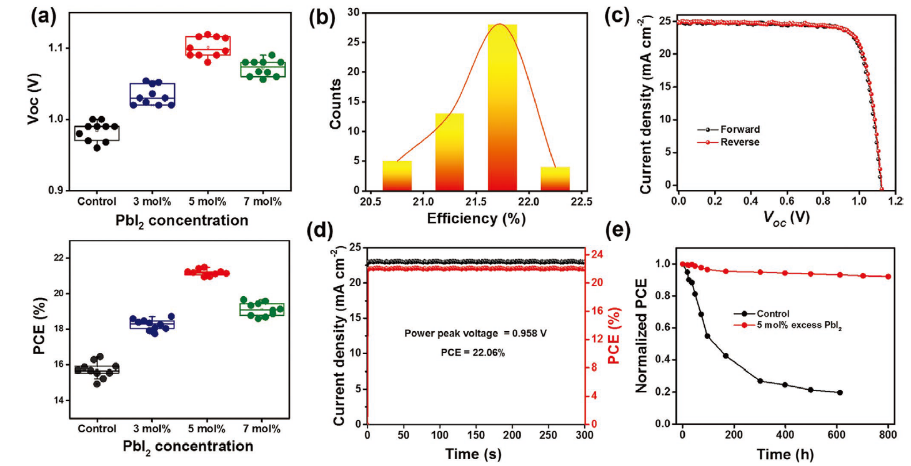

器件減肥： 吳永真教授等人發(fā)現(xiàn)采用非常薄的 單分子自組裝層（SAM）——MeO-2PACz分子 ，比傳統(tǒng)的PEDOT、NiO、PTAA空穴傳輸層都好，MeO-2PACz 用量只有1mg/mL，所制備的膜厚度非常薄， 并且器件‘減肥’有一定經濟效益 。 MeO-2PACz中含有磷酸基團能鈍化界面，所制備的器件缺陷密度比傳統(tǒng)空穴傳輸層更少，可以有效提高薄膜的熱穩(wěn)定性， 這說明鈣鈦礦底部層對穩(wěn)定性也至關重要 。自我提升： 將氯化甲胺（MACl）添加到前驅液中來促進黑相的FAPbI3 鈣鈦礦薄膜的形成，但是殘留的MACl會導致非輻射復合增加，降低開路電壓。額外加入原料PbI2 ，可以有效地解決這個問題，多余的PbI2 會和鈣鈦礦形成Type-I的異質結構，能夠有效鈍化晶界，降低電荷缺陷密度并延長載流子壽命。 這說明微調某種原料就可能起到器件自我提升的效果，不失為一種設計實驗的好方法。 經過細致調控，額外添加5%的PbI2原料，能夠實現(xiàn)22.13%的光電轉化效率，并且800小時后還能保持92%的效率。
吳永真，華東理工大學-化學與分子工程學院，教授，博士生導師。 研究方向： 新型太陽能轉換材料與器件，主要包括：1）有機光電功能材料2）雜化鈣鈦礦太陽能電池 1. Materials Today：低成本穩(wěn)定的鈣鈦礦太陽能電池空穴傳輸材料??
2. J. Mater. Chem. C：多功能界面材料助力實現(xiàn)高性能鈣鈦礦太陽能電池 4. ACS Appl. Mater. Interfaces ：空穴傳輸層設計實現(xiàn)高性能錫鉛混合鈣鈦礦太陽能電池 5. Chem. Commun.：無摻雜的空穴傳輸層材料用于Sb2 (S,Se)3 太陽能電池 6. Chemical Engineering Journal：高填充因子的倒置鈣鈦礦太陽能電池 小結：上述文章圍繞空穴傳輸層展開，說明吳永真教授在空穴傳輸層結構設計及器件應用上積累了豐富的經驗，并對化學合成有深厚的造詣。 1.? https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.202200174
2.? https://chem.ecust.edu.cn/2018/0104/c6655a72710/page.htm 3.? https://www.sciencedirect.com/science/article/pii/S246860692100268 9 4.? https://pubs.rsc.org/en/content/articlehtml/2022/tc/d1tc05354j 5.? https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.202109968 6.? https://pubs.acs.org/doi/abs/10.1021/acsami.1c22659 7.? https://pubs.rsc.org/en/content/articlehtml/2022/cc/d1cc07041j 8. https://www.sciencedirect.com/science/article/pii/S1385894722016345
原創(chuàng)文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/14/e12177c509/
