無定形金屬硼化物材料是先進鋰硫電池有吸引力的催化劑，但其催化機制仍不清楚。

北京理工大學陳人杰、趙騰等首次設計了二維無定形Mo摻雜硼化鈷(Co₇Mo₃B)作為快速化學還原的雙向硫催化劑，并通過理論計算證實了其原子團簇結構。

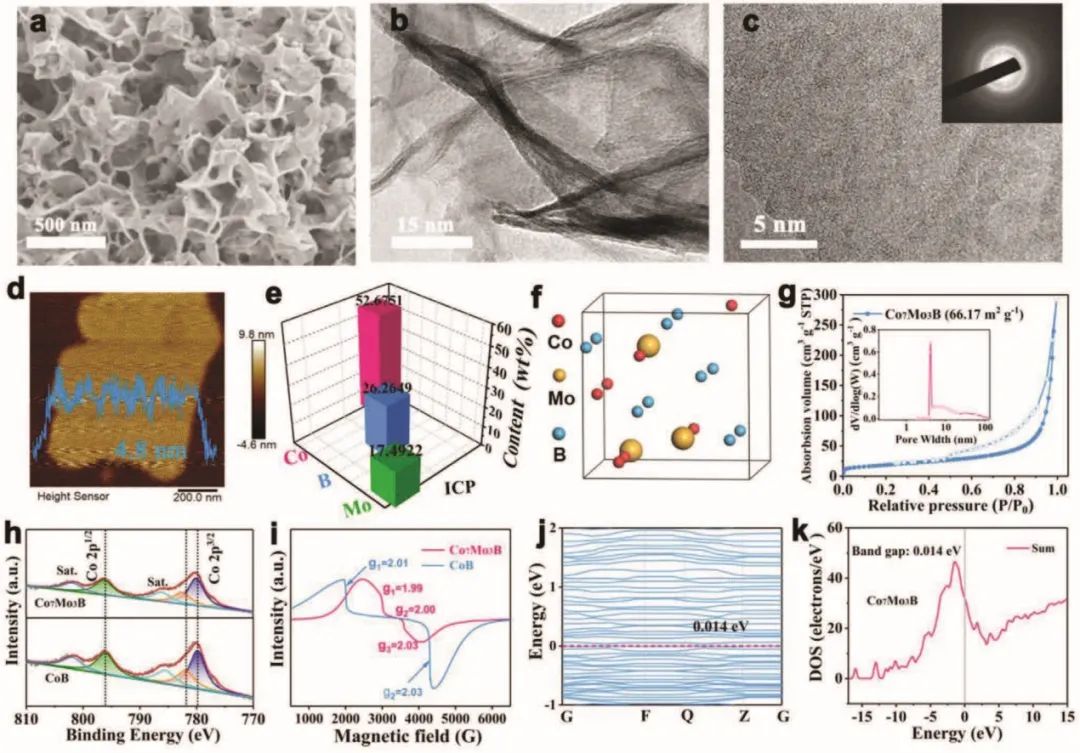

圖1. Co₇Mo₃B的表征

Co₇Mo₃B的多孔結構是由二維納米片自組裝而成，可以提供更多的活性位點并促進電子和離子的轉(zhuǎn)移。更重要的是，Co、Mo和B原子的相互作用有助于提高電導率、增強與長鏈多硫化物(LiPSs)的親和力以及促進可逆的Li₂S成核和離解，從而加速LiPSs的還原和Li₂S的氧化動力學。此外，間隙型Co₇Mo₃B可以使鋰離子在充放電過程中從結構中嵌入和脫出，同時保持結構穩(wěn)定。

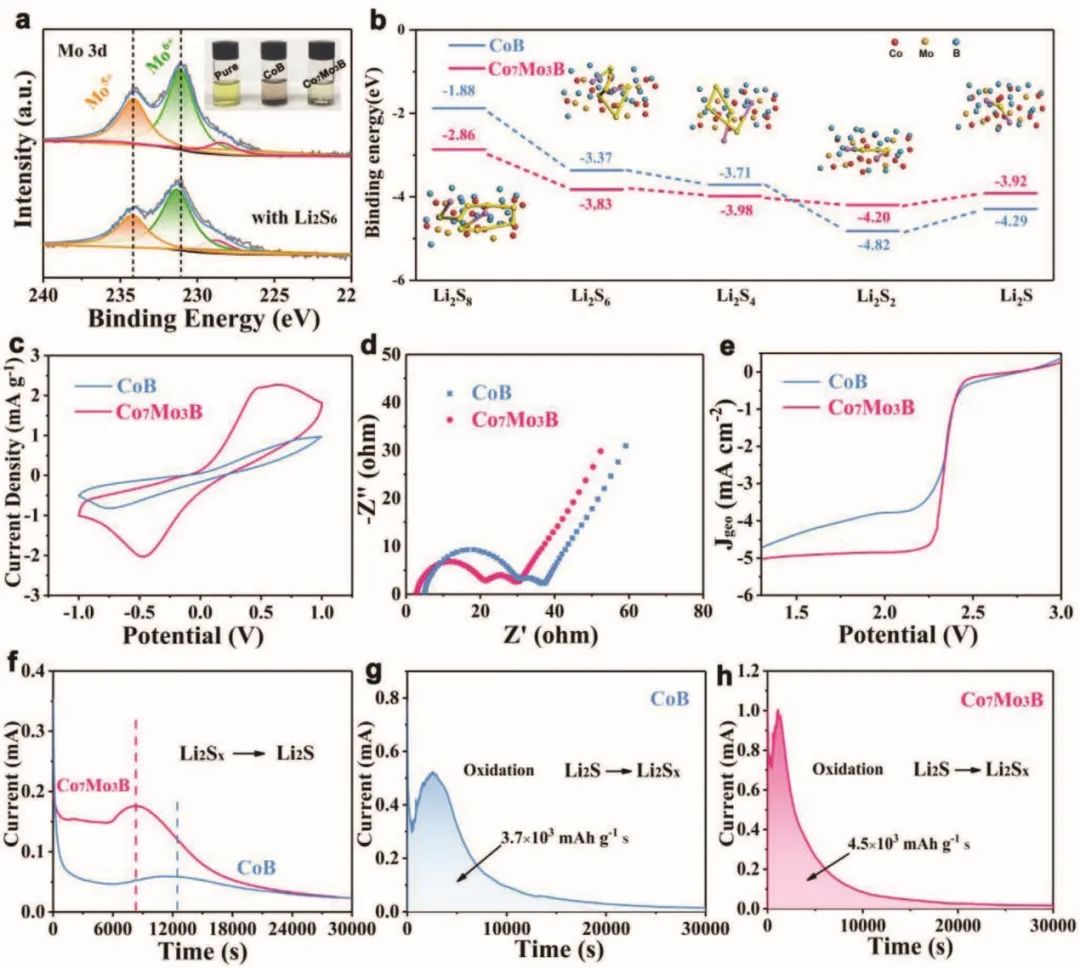

圖2. Co₇Mo₃B的催化作用

因此，采用Co₇Mo₃B催化劑的S正極具有出色的使用壽命（5 C下1000次循環(huán)）和優(yōu)異的倍率性能（10 C）。即使在6.79 mg cm^-2的高硫面積負載和5 μL mg^-1的貧電解液/硫比條件下，Co₇Mo₃B/S復合正極仍然表現(xiàn)出良好的面容量和容量保持率。因此，Co₇Mo₃B是一種適用于先進Li-S電池的高效LiPSs電催化劑。

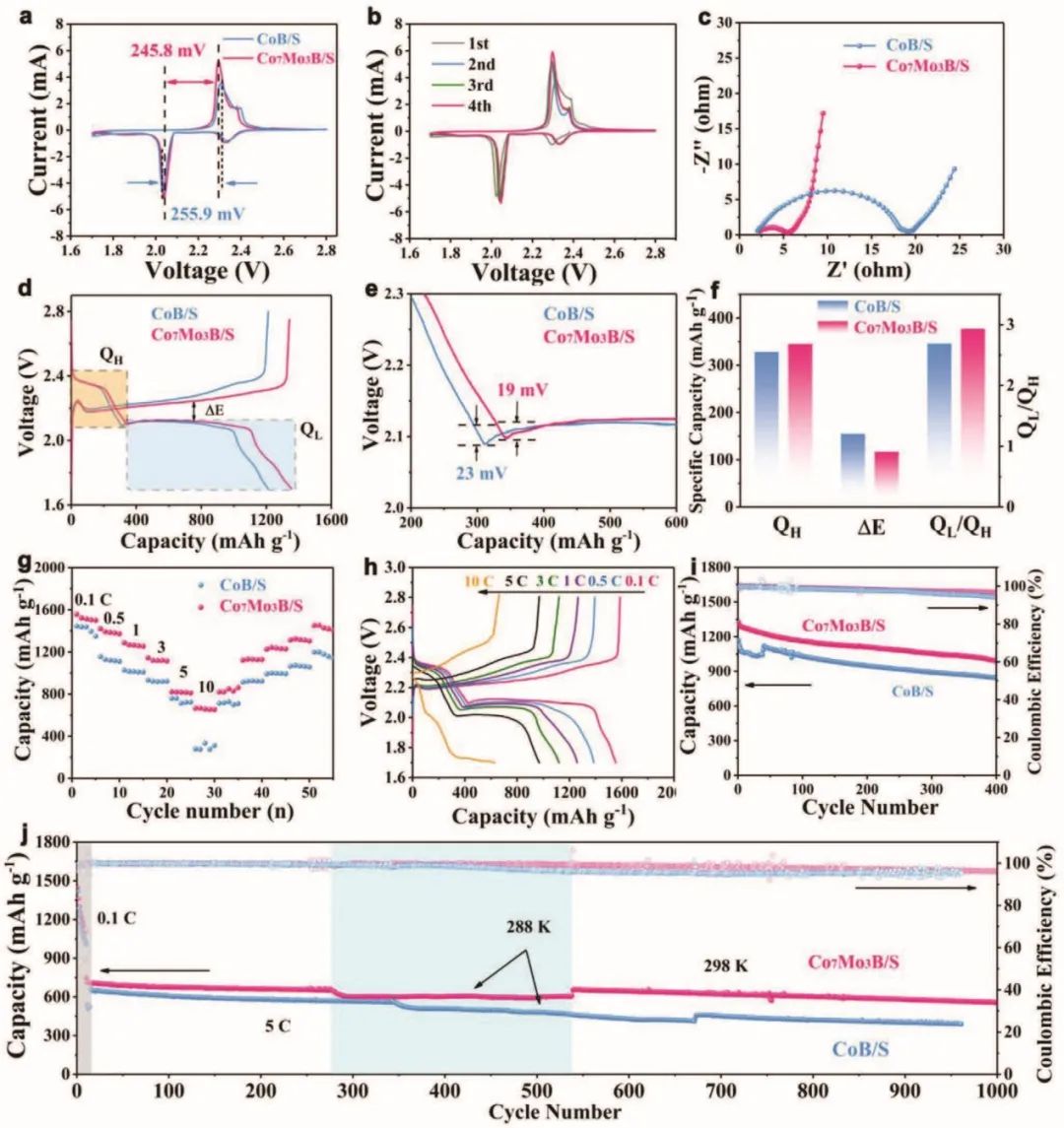

圖3. Li-S電池的電化學性能

2D Amorphous Mo-Doped CoB for Bidirectional Sulfur Catalysis in Lithium Sulfur Batteries. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202202766
