国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

具有固體電解質(zhì)(SE)的固態(tài)電池(SSB)在解決安全問題方面、進(jìn)一步提高能量密度和功率密度方面,表現(xiàn)出巨大潛力。然而,SSB的性能仍然是其實(shí)際應(yīng)用和商業(yè)化過程中的巨大挑戰(zhàn)。除了鋰金屬枝晶形成問題外,SE和陰極活性材料(CAM)的界面退化目前限制了SSBs的電化學(xué)性能。
LiNi0.6Co0.2Mn0.2O2(NCM622),由于比容量高、循環(huán)穩(wěn)定性高和低成本,目前被認(rèn)為是最適合的陰極材料。此外,構(gòu)造具有足夠比能量和倍率能力的陰極復(fù)合材料需要離子導(dǎo)電性非常高的SE(~10-2 S cm-1)。Li10GeP2S12(LGPS)及其帶有3D框架結(jié)構(gòu)的類似物顯示,離子電導(dǎo)率非常高~10-2 S cm-1,因此是基礎(chǔ)研究中的原型SE。不幸的是,與所有硫磷鹽SE一樣,LGPS因其對陰極和陽極材料的反應(yīng)性而表現(xiàn)出狹窄的熱力學(xué)穩(wěn)定窗口。Li|LGPS界面的不穩(wěn)定性已經(jīng)得到了很好的研究。
結(jié)果表明,在Li|LGPS界面處形成了離子-電子混合導(dǎo)電界面相,該界面相快速增長,導(dǎo)致阻抗顯著增加。因此,如果沒有鋰金屬陽極的保護(hù),就無法應(yīng)用LGPS。而在正極一側(cè)的SE/CAM界面,特別是LGPS的界面,尚未在實(shí)驗(yàn)中廣泛研究。
學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制
吉森大學(xué)Jurgen Janek教授、Tong-Tong Zuo和布倫瑞克技術(shù)大學(xué)Daniel SchroderNature Communications上發(fā)表文章,對LGPS/NCM622界面的退化反應(yīng)動(dòng)力學(xué)進(jìn)行了深入研究。
在這里,本文通過不同時(shí)間、SOC和溫度下的系統(tǒng)電化學(xué)阻抗測試,并輔之以飛行時(shí)間二次離子質(zhì)譜法(ToF-SIMS)的測量和分析,來監(jiān)測循環(huán)過程中的LGPS|NCM622界面演變,并了解反應(yīng)性和降解動(dòng)力學(xué)。
作者發(fā)現(xiàn),SE的界面降解遵循典型的拋物線速率定律,并可以用擴(kuò)散控制反應(yīng)的Wagner型擴(kuò)散控制反應(yīng)模型很好地描述降解動(dòng)力學(xué),這表明電子傳輸限制了電極|電解質(zhì)界面上形成的降解層的生長。
學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

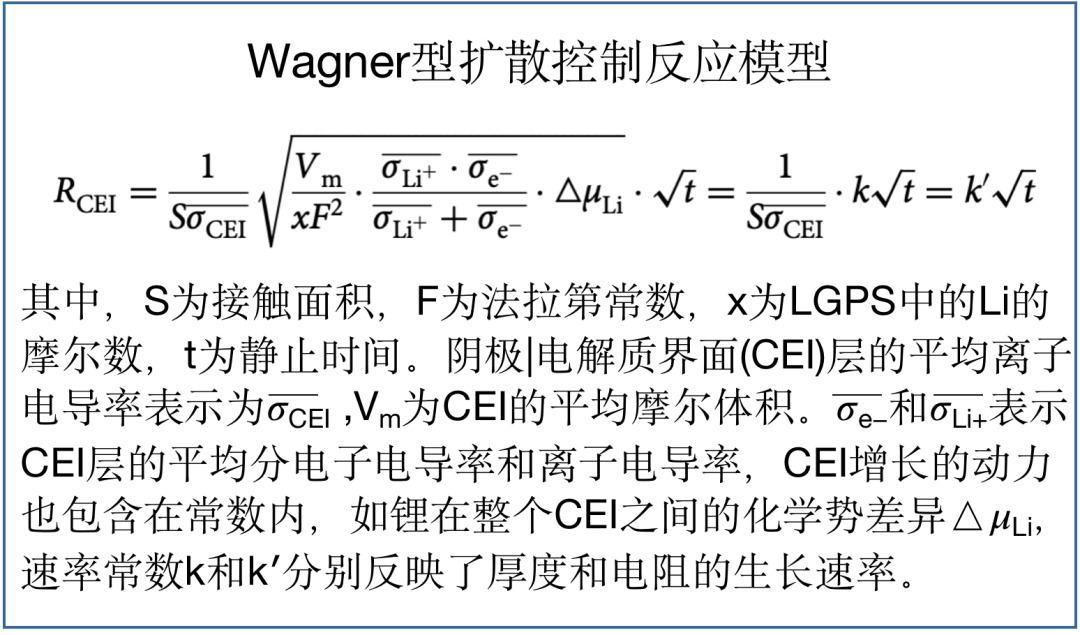

在收集所有RCEI值后,作者繪制LGPS|NCM622電阻與t0.5的曲線(圖1d)。RCEI隨t0.5線性增加,與上述模型對結(jié)果一致。

在低截止電壓范圍內(nèi)(3.1 V-3.7 V vs. In/InLi),界面降解的程度逐漸增加,但仍然微不足道,隨著SOC的進(jìn)一步升高(>80%),高壓(E≥3.7 V vs. In/InLi)觸發(fā)涉及氧氣的降解和巖鹽相的形成,后者進(jìn)一步加速了界面阻力的增長。因此,SOC定義了降解驅(qū)動(dòng)力(即NCM和LGPS之間的鋰化學(xué)勢差),并控制阻抗隨時(shí)間的增加速度。
高電位范圍內(nèi)的加速降解,也得到了非原位ToF-SIMS電極分析的支持,這意味著在這些高壓下氧化反應(yīng)可能會(huì)導(dǎo)致更高的降解速率。結(jié)果表明,SOC不僅主導(dǎo)了界面降解的驅(qū)動(dòng)力,還影響降解層的組成。降解速率常數(shù)的活化能(EA)意味著在更高的SOC下進(jìn)行額外的擴(kuò)散過程。
關(guān)于退化和傳輸過程之間的權(quán)衡,這意味著SSB的真正優(yōu)勢可能是低溫操作,而不是高溫操作。該模型工作闡明了界面穩(wěn)定性和合理的界面設(shè)計(jì)在SSBs中的關(guān)鍵作用。
圖文詳情

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

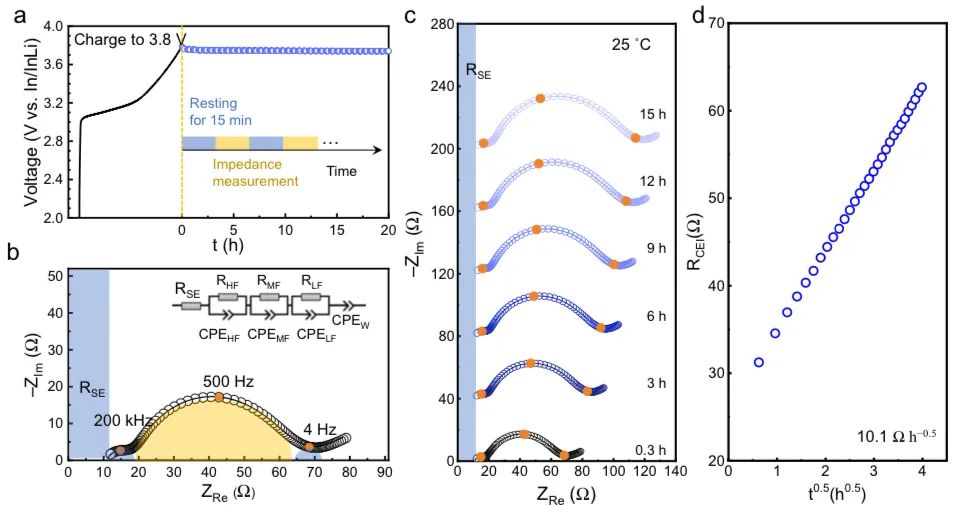

圖1. 充電至3.8 V vs. In/InLi,基于LGPS/NCM622復(fù)合正極的全電池的阻抗測試

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

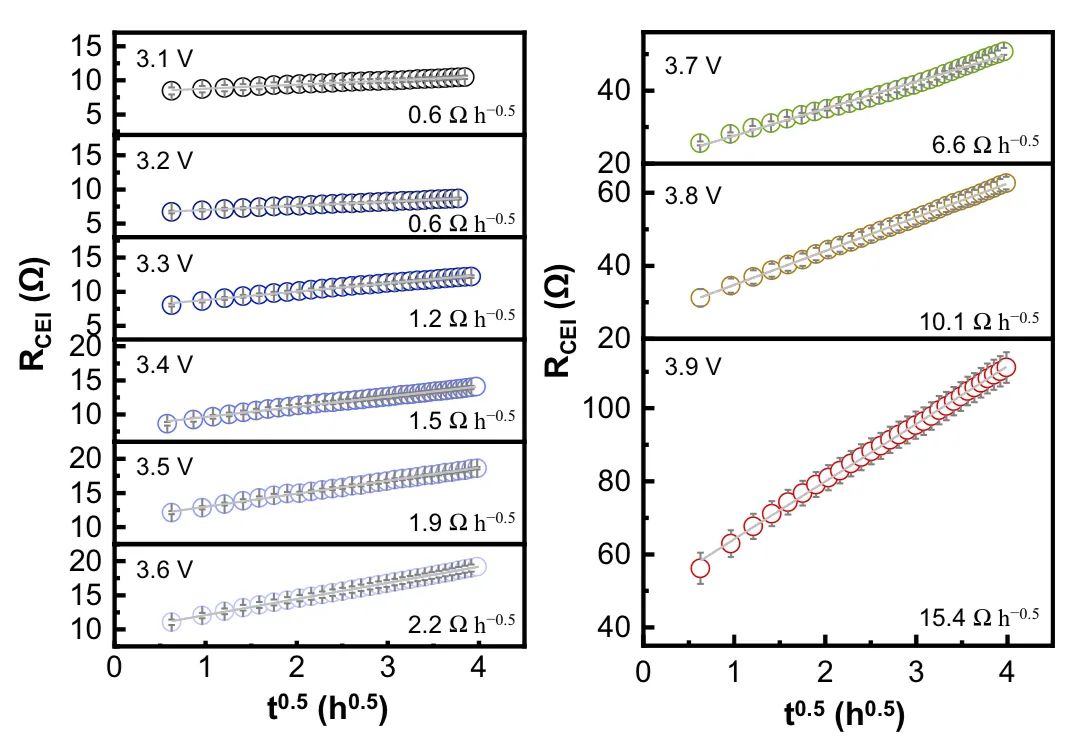

圖2. 電壓依賴的界面阻抗增長

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

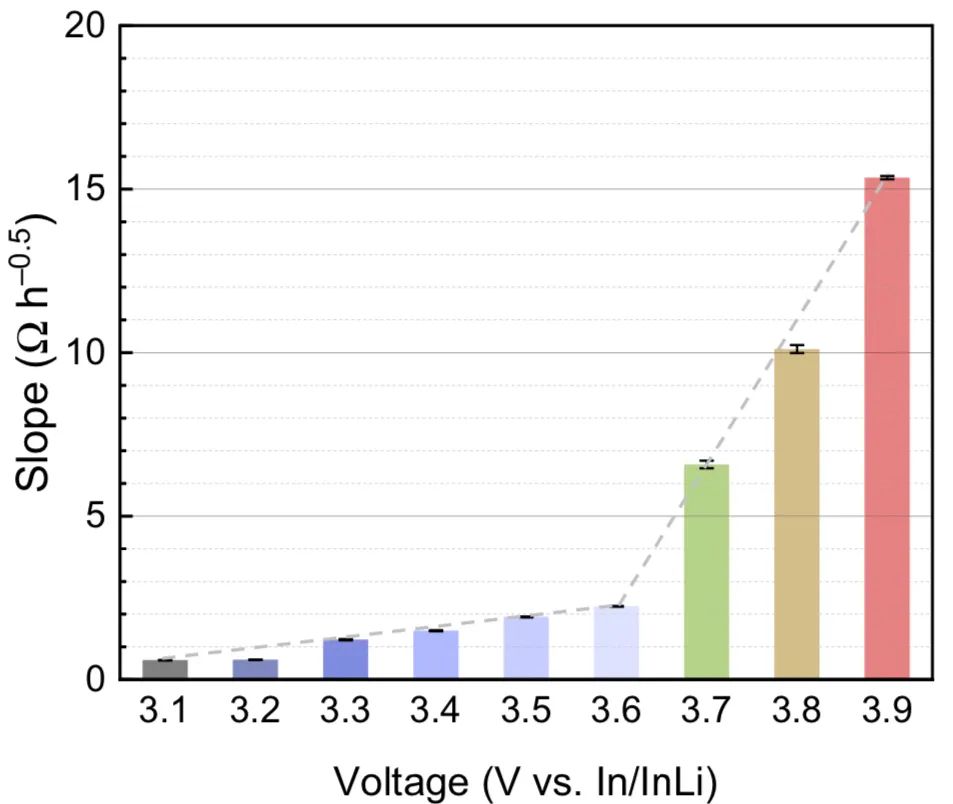

圖3. 定量比較界面阻抗的增加

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

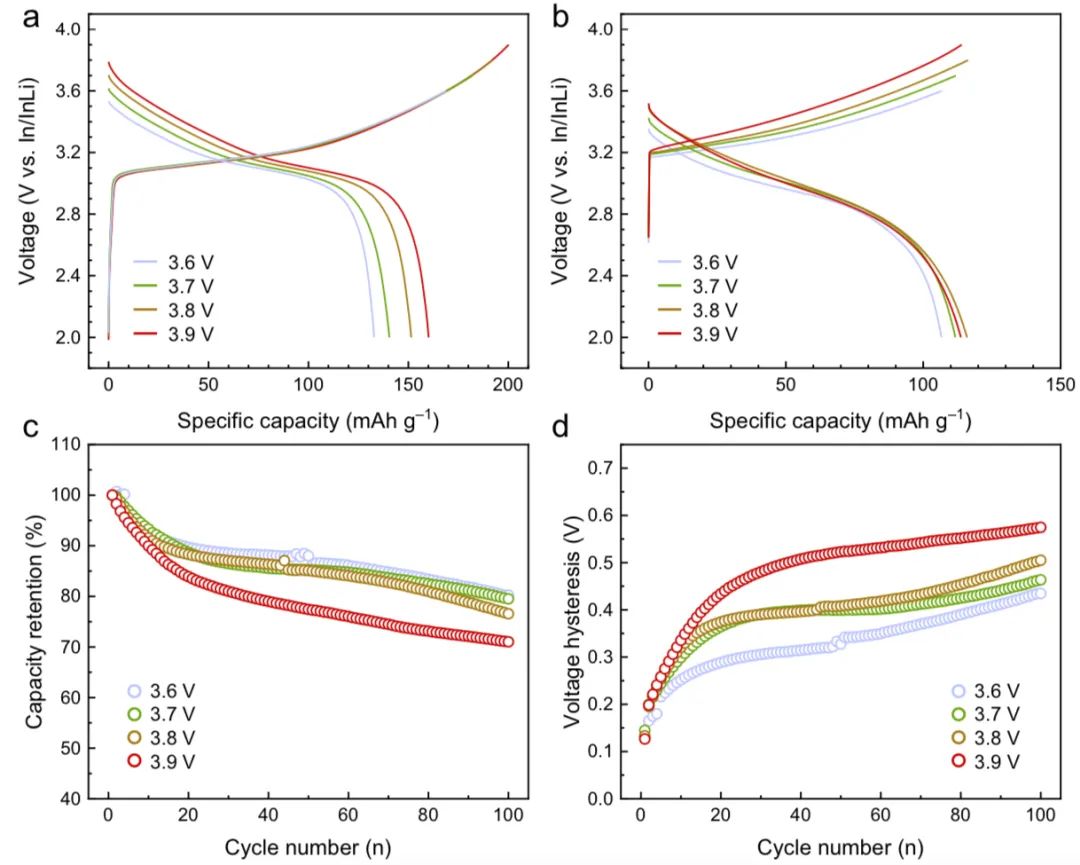

圖4. 不同上截止電壓的SSBs恒流充放電試驗(yàn)

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

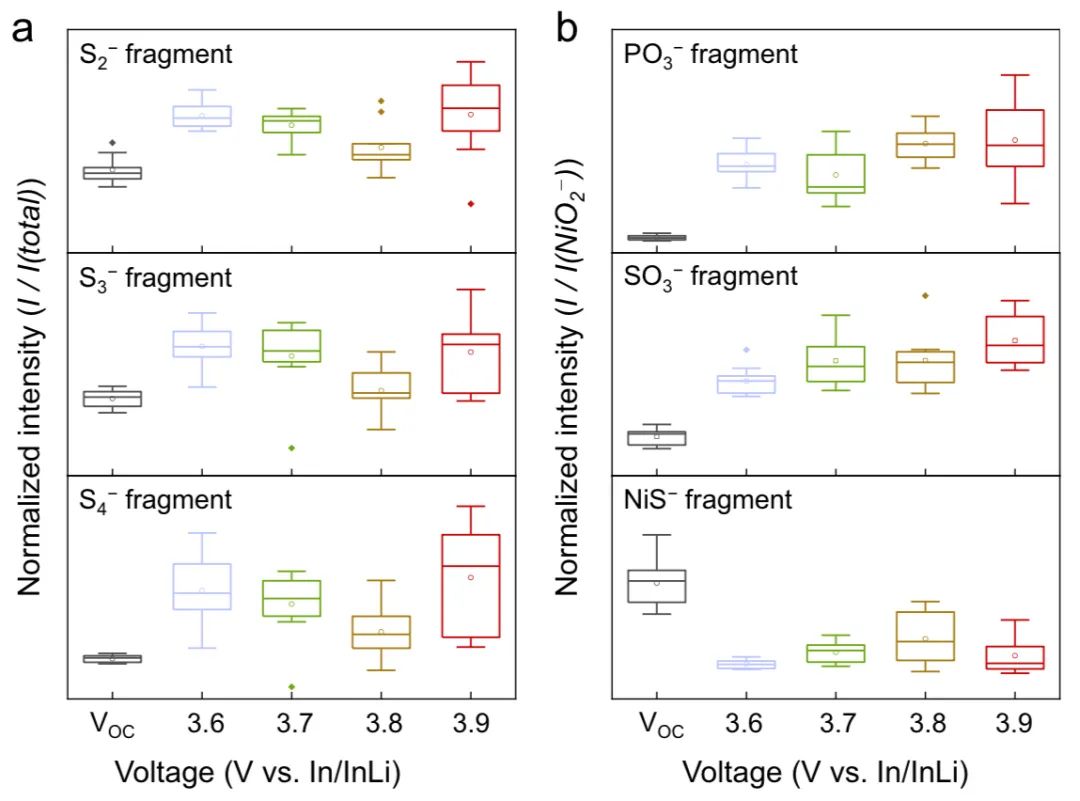

圖5. TOF-SIMS進(jìn)行表面分析

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

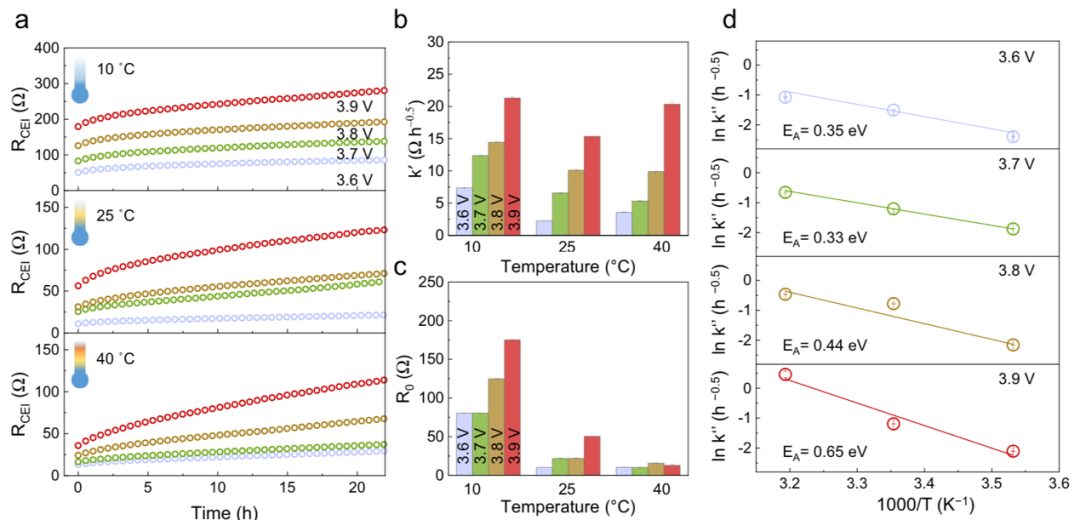

圖6. 溫度依賴的界面阻抗增長

學(xué)好EIS,發(fā)Nature子刊,解析固態(tài)電解質(zhì)/正極界面退化機(jī)制

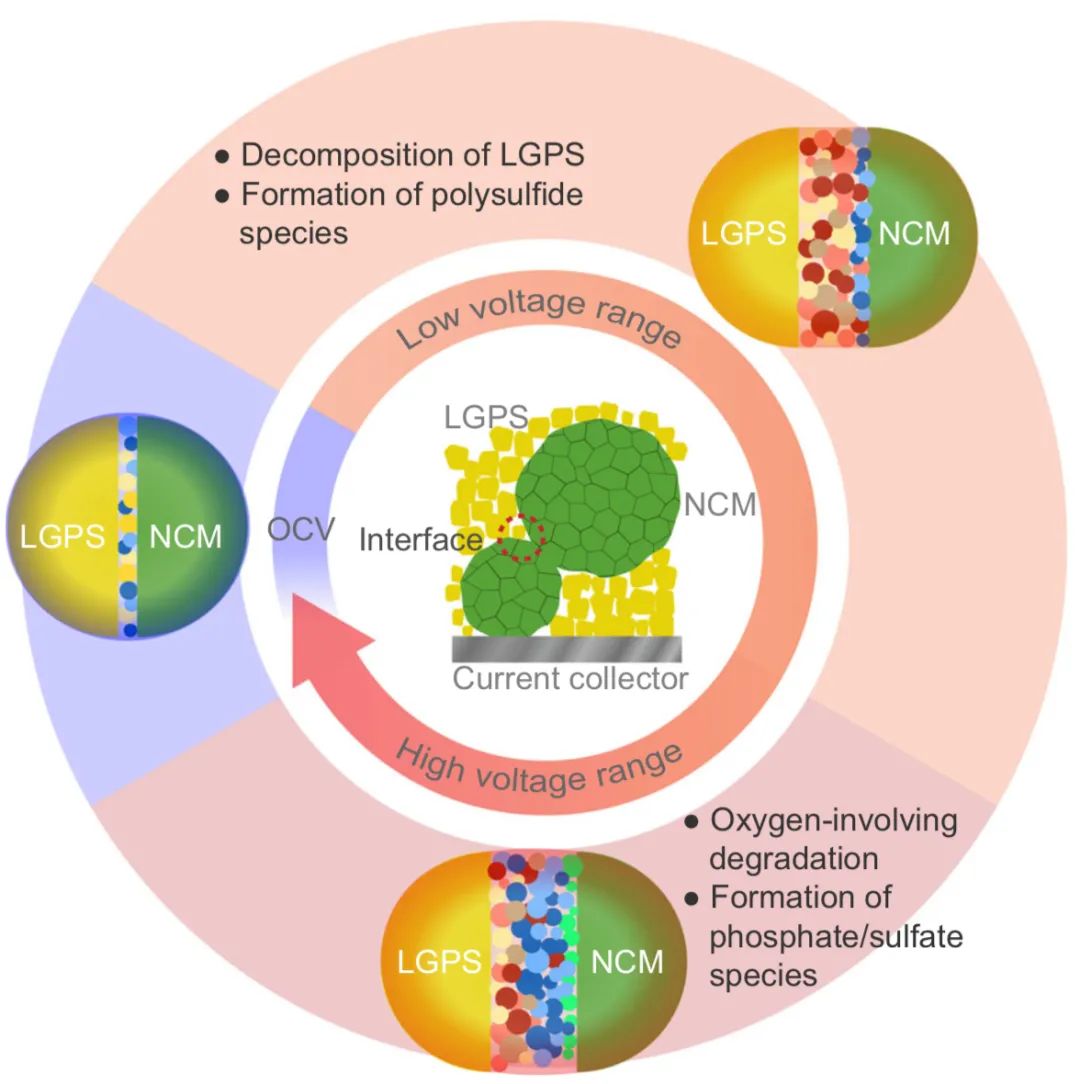

圖7. GPS| NCM622的界面退化示意圖
文獻(xiàn)信息
A mechanistic investigation of the Li10GeP2S12|LiNi1-x-yCoxMnyO2 interface stability in all-solid-state lithium batteries. Nat Commun?12,?6669 (2021).
https://doi.org/10.1038/s41467-021-26895-4

原創(chuàng)文章,作者:科研小搬磚,如若轉(zhuǎn)載,請注明來源華算科技,注明出處:http://www.xiubac.cn/index.php/2023/10/13/caeb774fe9/

(0)

相關(guān)推薦

资中县| 北流市| 和林格尔县| 广元市| 金平| 慈利县| 荔波县| 宁明县| 叙永县| 武功县| 额尔古纳市| 舒城县| 喀喇| 同心县| 日喀则市| 安丘市| 东乌| 常山县| 巫山县| 承德市| 含山县| 县级市| 孙吴县| 石首市| 揭东县| 东阿县| 慈溪市| 瓦房店市| 清徐县| 嘉鱼县| 兴城市| 鄂伦春自治旗| 霞浦县| 科技| 海南省| 碌曲县| 翁牛特旗| 黄石市| 洱源县| 牟定县| 达日县|
