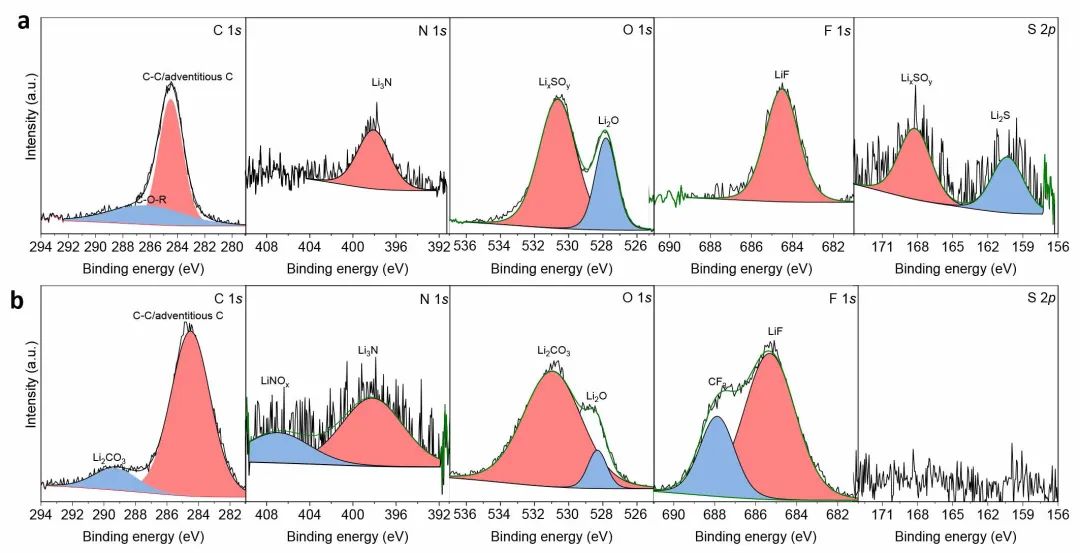

LiNO₃作為一種典型的鹽添加劑，廣泛應(yīng)用于醚類電解液，可通過(guò)在鋰負(fù)極表面形成穩(wěn)定的SEI，以顯著改善鋰金屬負(fù)極的穩(wěn)定性和可逆性。不幸的是，大多數(shù)醚溶劑的最高占據(jù)分子軌道(HOMO)的能量太高，耐氧化性較差，無(wú)法與基于高能量密度正極（NCM622或NCM811等）的鋰金屬電池（LMBs）兼容。相比之下，液態(tài)烷基碳酸酯，如碳酸乙烯酯(EC)和碳酸二乙酯(DEC)，在這些正極的氧化環(huán)境中電化學(xué)穩(wěn)定，因此是基于這些正極的商業(yè)鋰離子電池中最常用的電解液溶劑。然而，這些溶劑無(wú)法在鋰金屬負(fù)極的高還原電位下形成穩(wěn)定的界面相，從而導(dǎo)致鋰剝離/沉積的低可逆性（通常< 90%）。

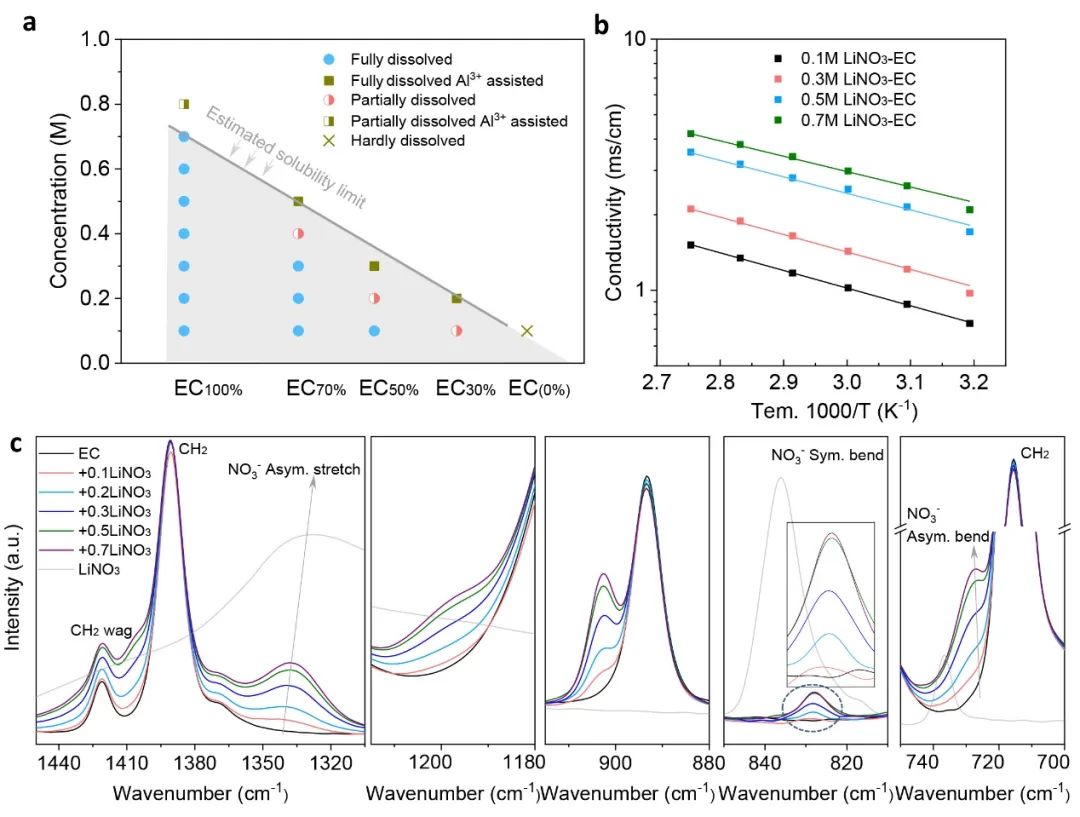

近日，美國(guó)康奈爾大學(xué)Lynden Archer教授等發(fā)現(xiàn)，與常識(shí)相反，EC等環(huán)狀碳酸酯溶劑可以在沒(méi)有任何添加劑的情況下溶解高達(dá)0.7 M的LiNO₃，從而大大提高鋰金屬負(fù)極的可逆性。在此，作者研究了LiNO₃在純環(huán)狀（EC、PC）和線性（DMC、DEC）碳酸酯以及EC/DMC混合物中的溶解度。研究發(fā)現(xiàn)LiNO₃實(shí)際上在EC溶劑中顯示出相當(dāng)大的溶解度，但隨著線性碳酸酯DMC濃度的增加，溶解度顯著下降。

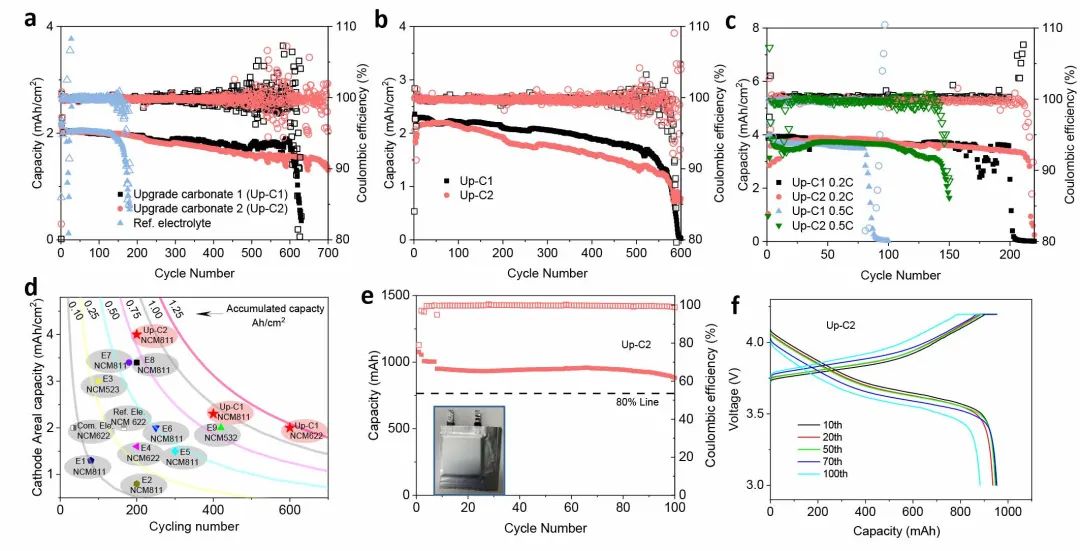

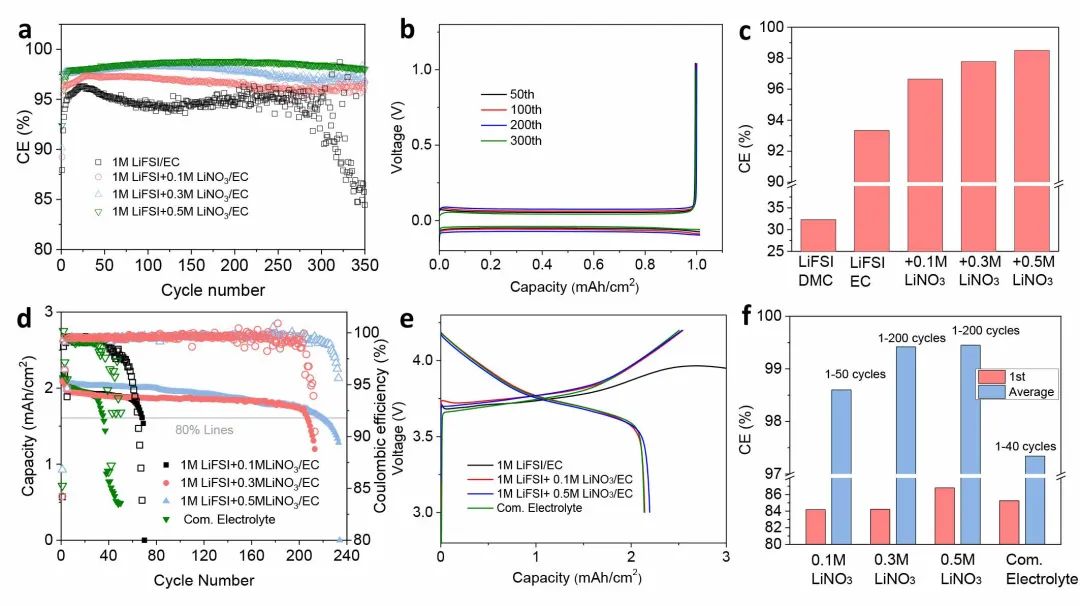

總之，目前的結(jié)果意味著LiNO₃可以作為碳酸酯電解液的有效鹽添加劑，并且先前報(bào)道的在碳酸酯溶劑中實(shí)現(xiàn)高LiNO₃溶解度的困難，很可能是源于使用環(huán)狀/直鏈碳酸酯溶劑混合物的常見做法。一方面，作者傾向于進(jìn)一步論證有限溶解度有一個(gè)簡(jiǎn)單的經(jīng)典解釋（即DMC << EC），這降低了混合物的介電常數(shù)?；谶@些發(fā)現(xiàn)，作者表明EC主導(dǎo)和富含LiNO₃的電解液可以顯著提高LMBs的穩(wěn)定性，從36次循環(huán)到600次循環(huán)。

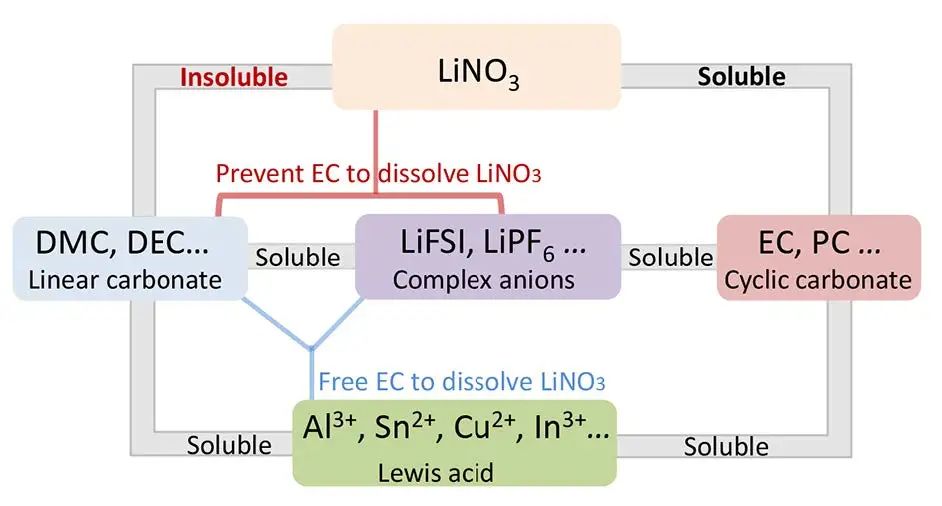

由于這項(xiàng)工作側(cè)重于電解液的研究，因此在鋰金屬上構(gòu)建人工界面、制備結(jié)構(gòu)化鋰金屬負(fù)極等其他策略可以很容易地與這項(xiàng)工作的進(jìn)展相結(jié)合，以進(jìn)一步延長(zhǎng)電池的壽命。此外，這項(xiàng)工作還揭示了鹽與鹽、鹽與溶劑、溶劑與溶劑通過(guò)制備電解液之間的競(jìng)爭(zhēng)和促進(jìn)關(guān)系，這在很大程度上影響了不同順序混合時(shí)的溶解度。通過(guò)分離電解液中各組分的作用，預(yù)計(jì)在不久的將來(lái)會(huì)發(fā)現(xiàn)更先進(jìn)的電解液。
