通常而言,高效的鈣鈦礦太陽(yáng)能電池通常是基于n-i-p和p-i-n兩種器件結(jié)構(gòu),但目前報(bào)告的最高光電轉(zhuǎn)換效率是基于n-i-p結(jié)構(gòu)的PSCs。但事實(shí)上,倒置p-i-n結(jié)構(gòu)其制備工藝更加簡(jiǎn)單,能夠用于疊層器件的制備等優(yōu)點(diǎn),具有更好的工業(yè)化應(yīng)用潛力。然而p-i-n結(jié)構(gòu)器件目前PCE還相對(duì)較低。
已知在界面和晶界(GBs)處結(jié)合不配位鉛原子的路易斯堿基分子,可增強(qiáng)金屬鹵化物鈣鈦礦太陽(yáng)能電池(PSCs)的耐久性。
基于密度泛函理論計(jì)算,美國(guó)托萊多大學(xué)鄢炎發(fā)教授發(fā)現(xiàn)在路易斯堿基分子庫(kù)中,含膦分子具有最強(qiáng)的結(jié)合能。
通過(guò)實(shí)驗(yàn),發(fā)現(xiàn)用1,3-雙(二苯基膦)丙烷(DPPP)處理的倒置PSC具有最佳性能,DPPP是一種二膦路易斯堿,可鈍化,結(jié)合和橋接界面和GBs,在模擬AM1.5照明下連續(xù)運(yùn)行后,且在最大功率點(diǎn)和~40℃下連續(xù)運(yùn)行超過(guò)3500小時(shí)后,保持的功率轉(zhuǎn)換效率(PCE)略高于其23%的初始PCE。
同時(shí),DPPP處理的器件在85℃開(kāi)路條件下保持超過(guò)1500小時(shí)后,PCE也顯示出類似的增加。值得注意的是,DPPP處理后的倒置(p-i-n)電池顯示出24.5%的最佳PCE。
相關(guān)論文以“Rational design of Lewis base molecules for stable and efficient inverted perovskite solar cells”為題發(fā)表在Science。
鑒于其高功率轉(zhuǎn)換效率(PCEs),金屬鹵化物鈣鈦礦太陽(yáng)能電池(PSCs)提供了一種降低太陽(yáng)能電力成本的途徑。
然而,耐久性仍然是通往技術(shù)相關(guān)性道路上的主要障礙。在85°C的黑暗中,85%相對(duì)濕度(RH)的濕熱測(cè)試是晶體硅(Si)和薄膜光伏(PV)的測(cè)試標(biāo)準(zhǔn),已被用于加速PSC的耐久性測(cè)試。
PSCs在光激發(fā)條件下下也可能表現(xiàn)出降解,特別是在開(kāi)路(OC)條件下,這比標(biāo)準(zhǔn)化硅測(cè)試中所看到的更嚴(yán)重。從機(jī)制上講,這些發(fā)現(xiàn)通常歸因于離子遷移和界面處的電荷積累。
在此,本文研究了在模擬1個(gè)太陽(yáng)照明(定義為AM1.5或1 kW m-2),OC條件和85°C的工作穩(wěn)定性,這也是迄今為止僅對(duì)鈣鈦礦太陽(yáng)能電池進(jìn)行程度研究的重要測(cè)試條件。
結(jié)果表明,PSCs中的光和熱誘導(dǎo)降解與在界面和晶界(GBs)處形成的點(diǎn)缺陷有關(guān)。使用封裝可以減少水分誘導(dǎo)的降解,而鈣鈦礦薄膜內(nèi)界面和GB處的缺陷需要鈍化以提高PSC的PCE和固有耐久性。使用含磷(P)、氮(N)、硫(S)和氧(O)的路易斯堿基分子形成配位共價(jià)鍵,將電子給予界面和GB處的欠配位鉛原子,這在提高PSC耐久性方面顯示出特別的希望 。
使用密度泛函理論(DFT),表明含P的路易斯堿基分子與不配位的Pb原子顯示出最強(qiáng)的結(jié)合。因此,作者研究了含膦的分子,推斷這些分子將在界面和GB上提供額外的結(jié)合和橋接,發(fā)現(xiàn),用少量1,3-雙(二苯基膦)丙烷(DPPP)處理鈣鈦礦可以提高PCE和耐久性:DPPP處理后的倒置(p-i-n)電池顯示出24.5%的最佳PCE。在~40°C連續(xù)模擬AM1.5照明下,初始PCE為~23%的PSC在最大功率點(diǎn)跟蹤(MPPT)后穩(wěn)定在~23.5%。更加重要的是,DPPP穩(wěn)定的鈣鈦礦太陽(yáng)能電池在OC和85°C條件下保持超過(guò)1500小時(shí)后,沒(méi)有發(fā)生PCE下降。

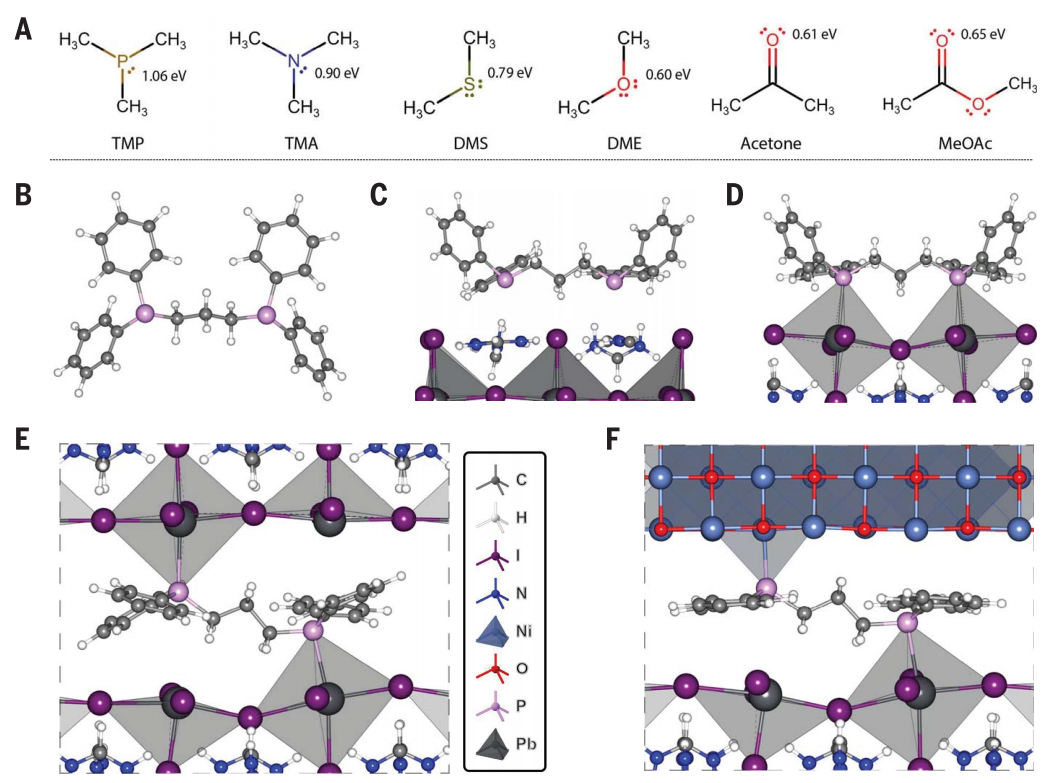

圖1. DFT計(jì)算的DPPP與鈣鈦礦的結(jié)合
圖2. DPPP對(duì)鈣鈦礦薄膜質(zhì)量和器件性能的影響

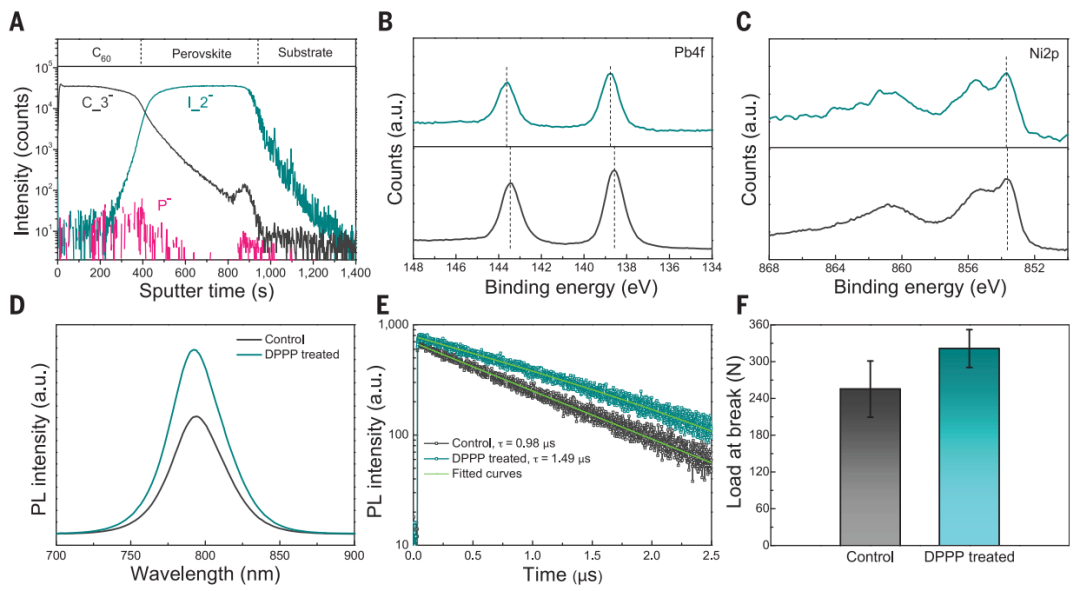

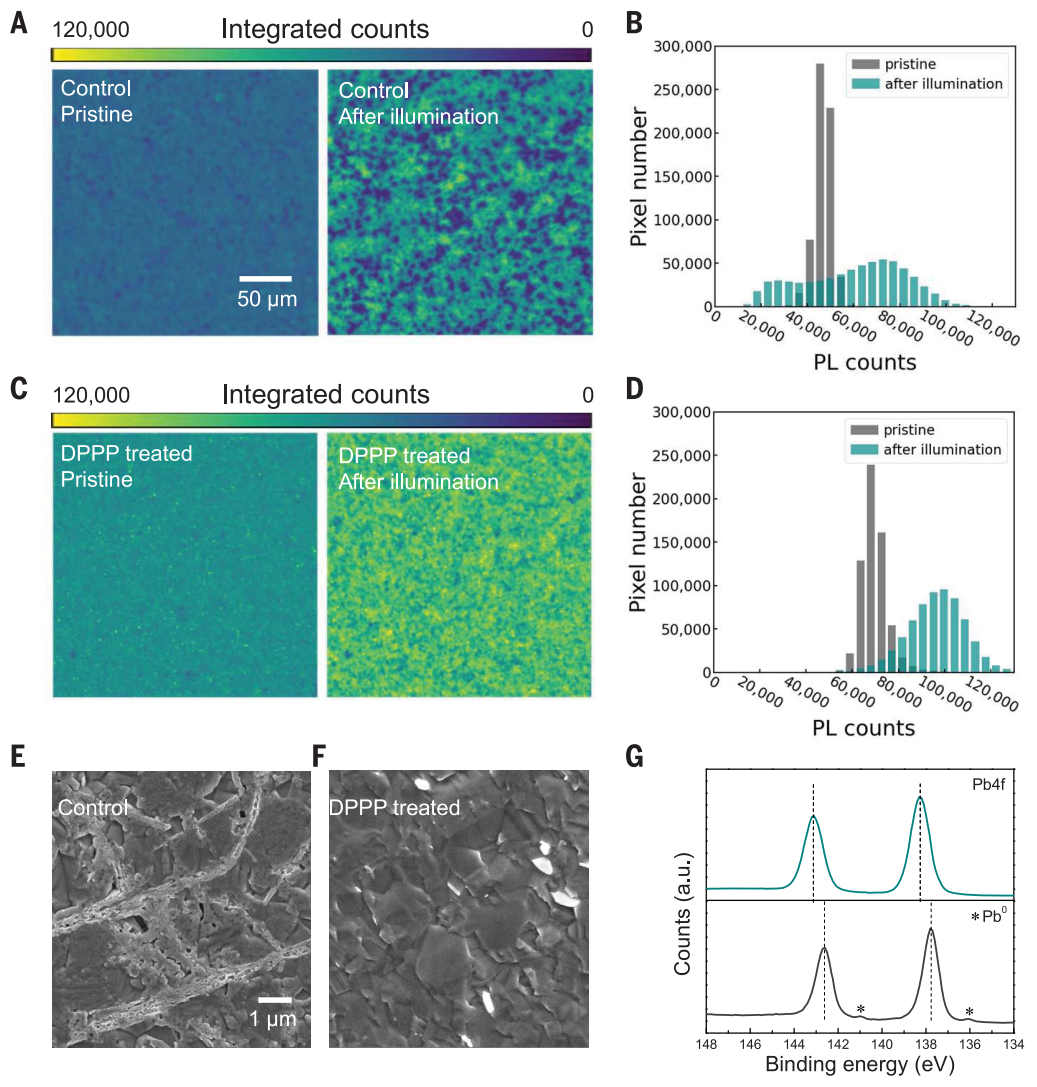

圖3. DPPP處理前后鈣鈦礦膜穩(wěn)定性的表征
圖4. DPPP處理裝置的性能和穩(wěn)定性
在此,中國(guó)科學(xué)技術(shù)大學(xué)徐集賢教授等研究者通過(guò)引入具有隨機(jī)納米級(jí)開(kāi)口的厚(~100 nm)絕緣體層來(lái)克服這一挑戰(zhàn),對(duì)具有這種多孔絕緣體接觸(PIC)的電池進(jìn)行了漂移-擴(kuò)散模擬,并通過(guò)控制氧化鋁納米板的生長(zhǎng)模式來(lái)實(shí)現(xiàn)了這一過(guò)程。
結(jié)果表明,將p-i-n器件的功率轉(zhuǎn)換效率(PCE)從~23%提高到25.5%(認(rèn)證穩(wěn)態(tài)PCE為24.7%,有效面積0.06 cm2),這是p-i-n電池有史以來(lái)報(bào)告的最高值。
相關(guān)論文以“Reducing nonradiative recombination in perovskite solar cells with a porous insulator contact”為題發(fā)表在Science。
先進(jìn)的器件架構(gòu)和接觸設(shè)計(jì),以及吸收器質(zhì)量的提高,推動(dòng)了鈣鈦礦太陽(yáng)能電池的興起。
其中,鈣鈦礦沉積在電子傳輸層(ETL)上的傳統(tǒng)n-i-p器件的功率轉(zhuǎn)換效率(PCE)高達(dá)25.7%。p-i-n電池[建立在空穴傳輸層(HTL)上的倒置架構(gòu)]最近也達(dá)到了~24%的認(rèn)證PCE。
盡管p-i-n電池的PCE落后于n-i-p電池,但它們重視程度仍然高居不下,特別是因?yàn)樗鼈冊(cè)谧钕冗M(jìn)的串聯(lián)電池中表現(xiàn)出更高的穩(wěn)定性和更高的效率。
通常情況下,鈣鈦礦電池的開(kāi)路電壓(Vocs)相對(duì)于Shockley-Queisser(S-Q)極限達(dá)到>90%,超過(guò)了記錄硅電池的水平(~85%)。這種高水平的Voc反映了通過(guò)插入超薄低電導(dǎo)率鈍化層,能夠減少光載流子傳輸界面上的非輻射。
其中,低維鈣鈦礦和低導(dǎo)電性有機(jī)材料是當(dāng)前提高電池性能的主要鈍化材料。據(jù)報(bào)道,由于串聯(lián)電阻損耗,介電層厚度的亞納米增加可導(dǎo)致巨大的填充因子(FF)降低,這種權(quán)衡問(wèn)題對(duì)于二維(2D)鈣鈦礦和絕緣有機(jī)鈍化層也是通用的,這種鈍化-傳輸權(quán)衡使得Voc和FF同時(shí)最大化成為一個(gè)挑戰(zhàn)。
在這里,本文提出了一種接觸結(jié)構(gòu),其中傳統(tǒng)的超?。▇1nm)鈍化層被具有隨機(jī)納米級(jí)開(kāi)口的厚(~100nm)介電掩模所取代(圖1A)。光載流子提取不會(huì)受到影響,其通過(guò)開(kāi)口而不是通過(guò)電隧穿穿過(guò)厚介電掩模。這種觸點(diǎn)設(shè)計(jì)稱為“多孔絕緣體觸點(diǎn)”(PIC)。
同時(shí),本文使用低成本和可擴(kuò)展的解決方案工藝實(shí)現(xiàn)了這種設(shè)計(jì),該工藝對(duì)介電厚度和開(kāi)口尺寸的變化表現(xiàn)出很高的耐受性。數(shù)值模擬和器件實(shí)驗(yàn)表明,PIC通過(guò)接觸面積減小和鈍化的協(xié)同效應(yīng)減少了鈣鈦礦HTL接觸處的非輻射復(fù)合。
此外,由于PIC團(tuán)簇具有親水性和粗糙性,并且優(yōu)選的HTL材料具有疏水性,因此表面潤(rùn)濕和鈣鈦礦薄膜質(zhì)量得到改善。

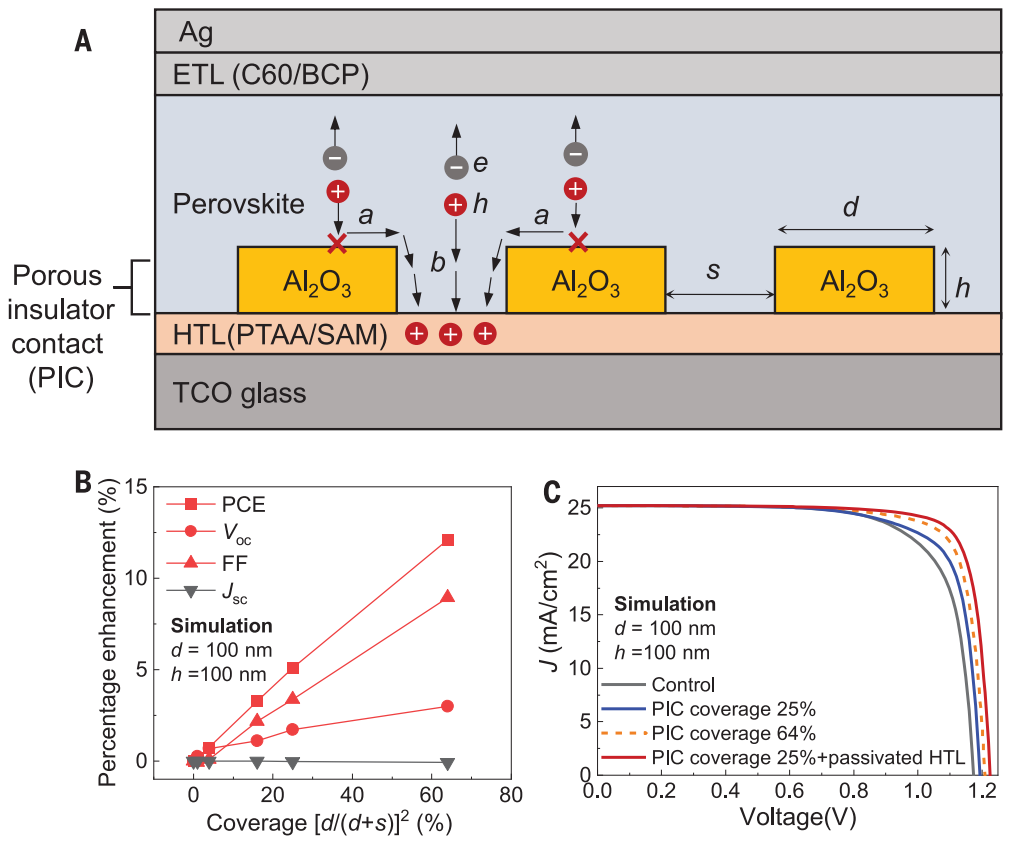

圖1. p-i-n器件PIC的概念和仿真

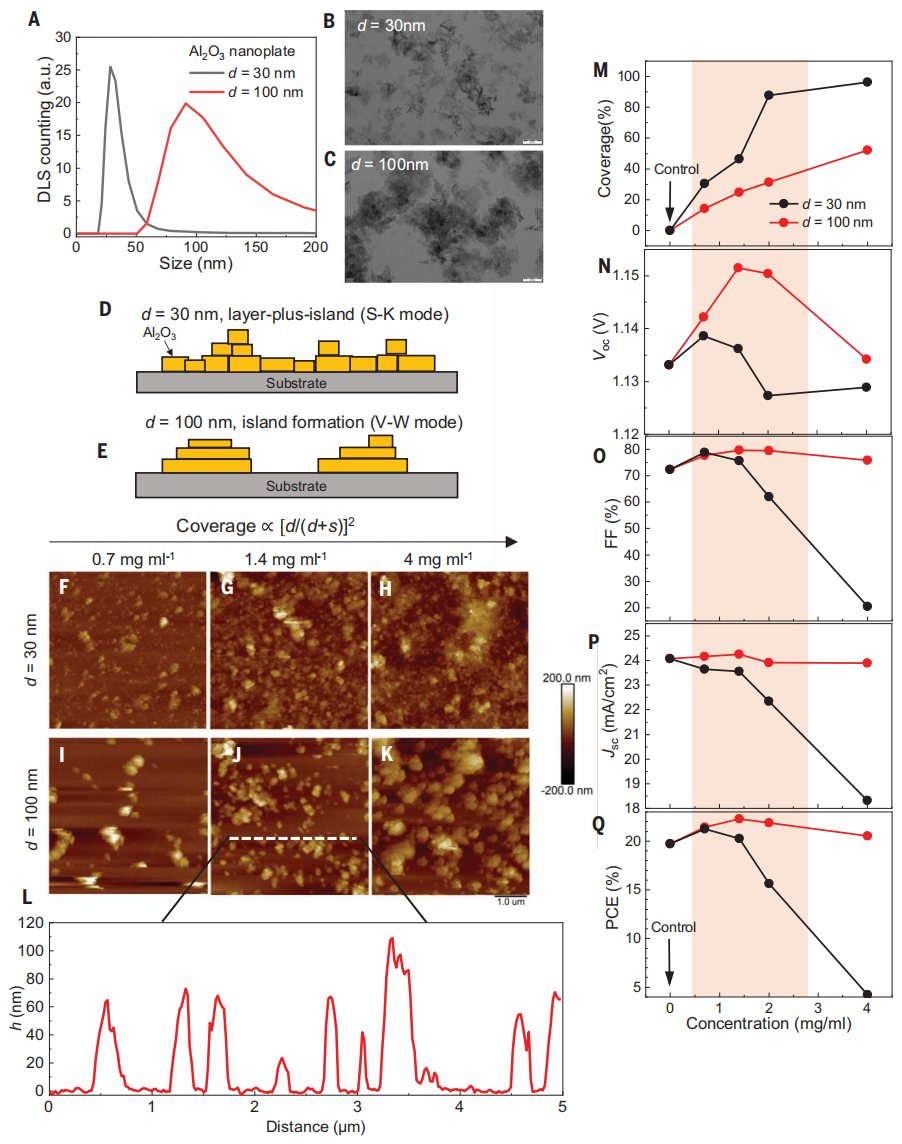

圖2. 通過(guò)Al2O3納米板溶液工藝實(shí)現(xiàn)PIC接觸設(shè)計(jì)
實(shí)驗(yàn)結(jié)果表明,HTL接觸處的表面復(fù)合速度(SRV)從64.2 cm/s降低到9.2 cm/s。由于鈣鈦礦結(jié)晶度的提高,復(fù)合壽命從1.2 μs增加到6.0 μs。同時(shí),使用可以將接觸面積減少~25%的PIC,將p-i-n器件的PCE從~23%提高到25.5%(認(rèn)證穩(wěn)態(tài)PCE為24.7%,有效面積0.06 cm2),這是p-i-n電池有史以來(lái)報(bào)告的最高值。其Voc×FF的乘積為Shockley-Queisser極限的87.9%,可與創(chuàng)紀(jì)錄的n-i-p器件相媲美。
圖3. PIC對(duì)減少非輻射復(fù)合的影響
最重要的是,鈣鈦礦前驅(qū)體溶液的潤(rùn)濕性得到改善,從而證明了一個(gè)效率為23.3%的1平方厘米p-i-n電池,在所有具有大于1平方厘米有效面積的鈣鈦礦電池中名列前茅,且證明了它對(duì)不同HTL和鈣鈦礦成分(帶隙為1.55、1.57和1.65 eV)的廣泛適用性。
圖4. PIC增強(qiáng)p-i-n器件的PV特性
Wei Peng?, Kaitian Mao?, Fengchun Cai, Hongguang Meng, Zhengjie Zhu, Tieqiang Li, Shaojie Yuan, Zijian Xu, Xingyu Feng, Jiahang Xu, Michael D. McGehee, Jixian Xu*, Reducing nonradiative recombination in perovskite solar cells with a porous insulator contact, 2023, Science, https://www.science.org/doi/10.1126/science.ade3126
原創(chuàng)文章,作者:Gloria,如若轉(zhuǎn)載,請(qǐng)注明來(lái)源華算科技,注明出處:http://www.xiubac.cn/index.php/2023/10/12/ede02aa493/
