可拉伸的混合設備，已經實現了高保真的植入式和皮膚上的生理信號監測。這些設備，通常包含與人類和軟體機器人的機械要求相匹配的軟模塊，包含硅基微電子和保護性封裝模塊的剛性模塊。

為了使這種系統在機械上符合要求，模塊之間的連接需要承受應力集中，這可能會限制它們的拉伸，最終導致脫膠失敗。

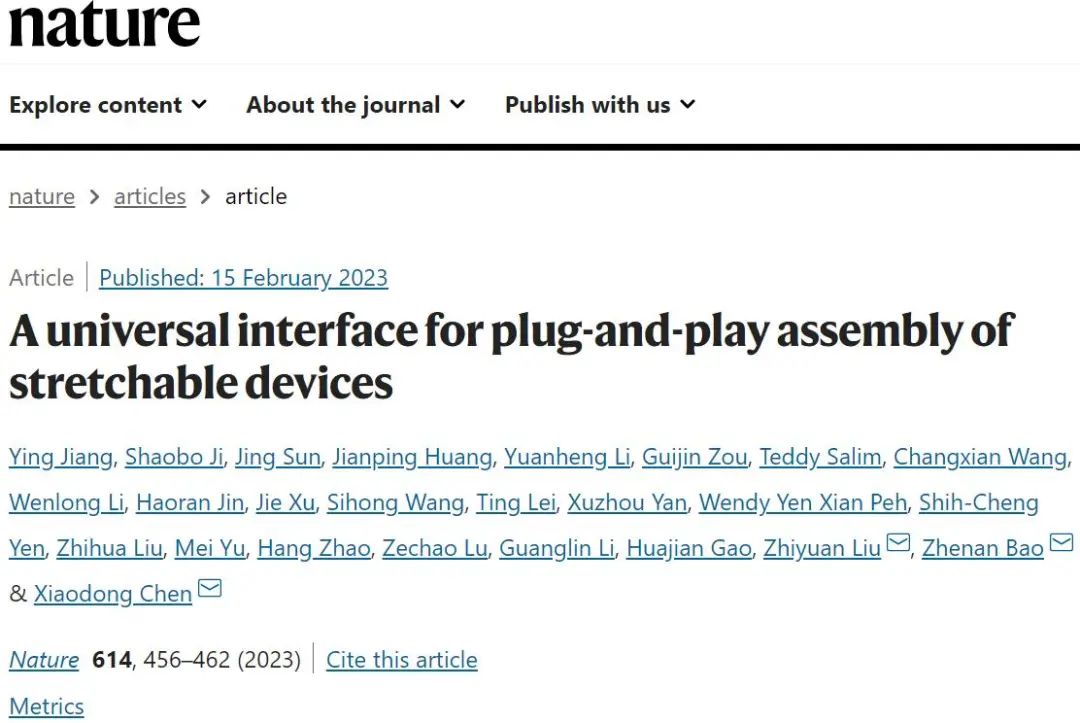

在此，來自中國科學院深圳先進技術研究所的劉志遠&美國斯坦福大學的鮑哲南&新加坡南洋理工大學的陳曉東等研究者報告了一個通用接口，它可以可靠地將軟模塊、剛性模塊和封裝模塊連接在一起，以即插即用的方式形成健壯的和高度可拉伸的設備。相關論文以題為“A universal interface for plug-and-play assembly of stretchable devices”于2023年02月15日發表在Nature上。

可拉伸混合器件，通過連接幾個模塊組裝在一起(圖1a)。它們可分為三種基本類型：機械匹配人體或軟體機器人的組織/皮膚的軟模塊，由硅基微電子組成的剛性模塊和用于保護的封裝模塊。

這些模塊具有不同的材料、形狀因素和加工技術，通常是獨立制造的，然后使用各向異性導電膜(ACF)和銀糊等商業導電糊進行組裝。挑戰在于，由于漿料和模塊之間的機械不匹配，組裝的連接在變形下會出現界面破壞。這個問題極大地限制了可拉伸電子系統的復雜性和魯棒性。

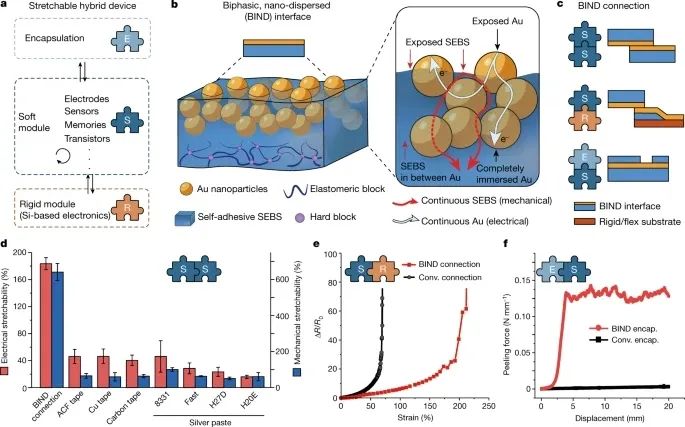

圖1. 可拉伸混合設備的BIND連接

人們嘗試了各種方法來解決這些問題。全軟電子(沒有剛性Si組件)已被開發以消除界面處的機械失配。然而，硅基器件仍然是信號處理和無線通信所必需的。

也有人用液態金屬代替剛性漿料，但其高表面張力導致界面附著力低，并可能涂抹到不需要的地方。由具有導電填料的自愈合聚合物或水凝膠基質組成的復合材料，可能會消除或替代漿料的使用。

然而，它們的大厚度(幾十到幾百微米)導致機械不匹配和降低機械或電氣穩健性，以及不適用于超薄電子設備。

在此，研究者創建了一個雙相、納米分散(BIND)接口，以即插即用的方式，無需使用漿料(圖1b)，可以可靠地將軟模塊、剛性模塊和封裝模塊連接在一起。任何帶有BIND接口的模塊，都可以簡單地面對面壓在一起，在不到10秒的時間內形成BIND連接(圖1c)。

研究者通過熱蒸發金(Au)或銀(Ag)納米顆粒制備BIND界面，在自粘苯乙烯-乙烯-丁烯-苯乙烯(SEBS)熱塑性彈性體內部形成互穿納米結構，SEBS是一種廣泛應用于可拉伸電子產品的軟基板。

SEBS基質表面附近的納米顆粒形成了一個雙相層(大約90納米深)，其中一些納米顆粒完全浸入其中，而另一些納米顆粒部分暴露在外(圖1b插圖)。這種界面結構在表面產生了暴露的SEBS和Au，在基體內部產生了互穿的Au納米顆粒，這為堅固的BIND連接提供了連續的機械和電氣途徑。

研究表明，通過該接口連接的軟-軟模塊的機械和電氣拉伸性能分別達到600%和180%。軟模塊和硬模塊也可以使用上述接口進行電連接。具有該界面的軟模塊的封裝具有強粘接性，界面韌性為0.24 N mm^?1。作為概念證明，研究者使用該接口組裝可拉伸裝置，用于體內神經調節和皮膚肌電圖，具有高信號質量和機械阻力。

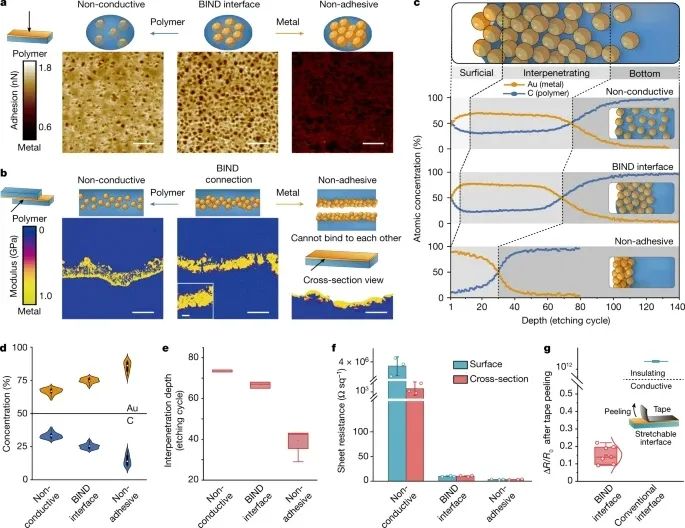

圖2. BIND接口和連接的結構分析

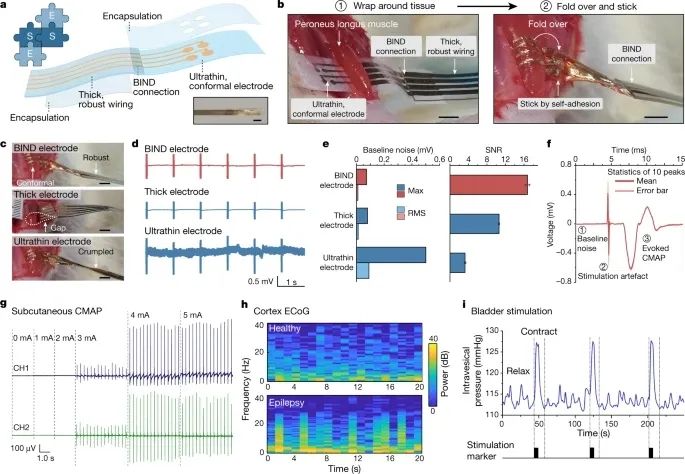

圖3. 通過即插即用BIND連接組裝的體內神經調節可拉伸裝置

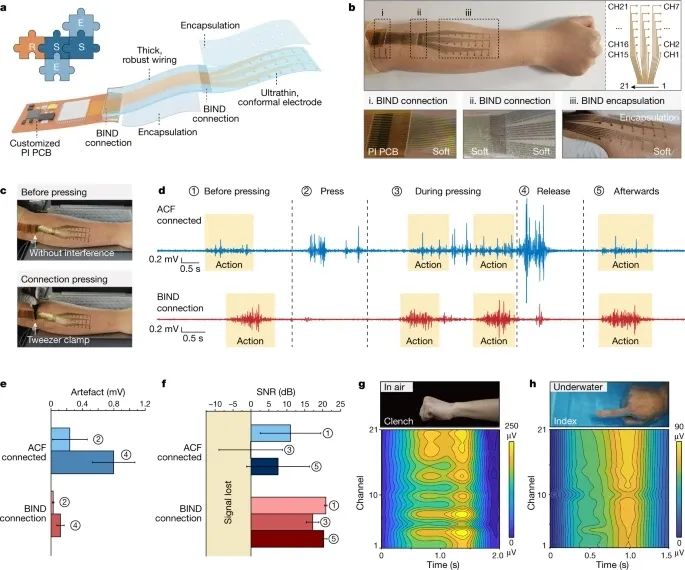

圖4. 使用即插即用BIND連接組裝的21通道皮膚肌電圖電極陣列

綜上所述，研究者報告了一個高度可拉伸的BIND接口，它可以將軟、剛性和封裝模塊集成在一起，以即插即用的方式形成可拉伸的混合設備。BIND界面包含互穿金屬和聚合物納米結構，分別形成連續的機械和電途徑。

研究者利用雙相網絡生長模型，分析了形成過程的納米力學。該裝置實現了具有高電拉伸性(>180%)和機械拉伸性(>600%)的軟-軟BIND連接。軟硬BIND連接涉及剛性/柔性襯底，如PI, PET，玻璃和金屬，也達到了大約200%的高電拉伸性。

此外，軟封裝BIND連接具有很強的粘附性，顯示出比常規封裝大60倍的界面韌性。一種可拉伸的混合裝置，用于體內神經調節，由不同形狀的模塊組成，使用BIND連接，比單一厚度的單片電極表現更好。

進一步表明，用于構建更復雜的21通道皮膚肌電圖電極的即插即用BIND連接使人們能夠收集高質量的肌電圖信號，并具有抗機械干擾的能力。通過即插即用的BIND接口，構建具有不同功能和復雜性的可拉伸混合設備變得簡單而快速，為皮膚上和植入式人機交互提供了無限的選擇。

作者簡介

鮑哲南（Zhenan Bao），美國國籍，柔性電子學家。1970年11月出生于中國江蘇省南京市。1995年獲得美國芝加哥大學博士學位?，F(xiàn)任美國斯坦福大學化學工程系主任、K. K. Lee特聘教授，化學系和材料科學工程系客座教授。2016年，鮑哲南教授創立斯坦福大學可穿戴電子中心并任主任，同年當選為美國國家工程院院士，2017年當選為美國國家發明家學會會士，2021年當選為中國科學院外籍院士、美國藝術與科學院院士。

鮑哲南教授是有機電子材料和器件領域的國際著名學者，是國際同行公認的印刷有機電子和仿生有機電子的開創者和領導者。她的研究成果為下一代基于有機光電材料的柔性電子技術提供了重要的原理和技術支撐，目前，鮑哲南教授已擁有超過100項美國授權專利。同時，她還是兩個硅谷科技公司的創始人。

她發表了700多篇研究論文，獲授權130多項美國專利，其谷歌學術（Google Scholar）的H指數 > 180。她開創了有機電子材料的分子設計概念，使柔性電子電路和顯示器件成為可能。在過去的十幾年中，她開發了以皮膚為靈感的有機電子材料，為醫療設備、能源存儲和環境應用方面帶來了前所未有的性能或功能。

鮑哲南教授受人類皮膚敏感和可拉伸特質的啟發，在世界上首次設計出類皮膚觸感有機電子器件，代表性工作分別發表在《自然?材料》和《自然?納米科技》上，自2010年發表以來，兩篇論文的引用分別逾1840和2230次。這一研究成果被《發現》雜志評為2010年度Top100最重要發現。她同時獲得鳳凰衛視聯合海內外10余家知名華文媒體和機構共同評選的“影響世界華人大獎”。

近期，她又在新型有機電子材料的制備方面取得了重大突破，這一成果打破了對傳統光電材料的認識觀念，實現了有機電子材料在不喪失電學性能的同時還能夠像皮膚一樣柔軟。此外，她還在人機結合領域做出了開創性工作，2015年發表在《科學》上，首次了實現人造電子皮膚與大腦的鏈接，為未來智能電子器件的開發奠定了技術基礎。鑒于她在開發人造皮膚領域作出的卓越貢獻，2017年鮑哲南教授獲得了聯合國教科文組織“世界杰出女科學家獎”。

劉志遠教授，中國工程院中國工程前沿杰出青年學者，中國科學院深圳先進技術研究院生物界面柔性傳感實驗室負責人，粵港澳大灣區重點實驗室學術帶頭人；主持國家重點研發計劃課題，深圳市孔雀團隊等重點項目。在國際頂級期刊Nature Chemical Biology, Advanced Materials, JACS, ACS Nano等發表文章40余篇，曾獲美國材料學會優秀博士生金獎、新加坡材料學會優秀博士生獎、國家優秀留學生獎等獎項。

陳曉東，現任是新加坡南洋理工大學材料科學與工程校長講席教授，兼化學教授和醫學教授。本科就讀于福州大學、碩士畢業于中科院化學所，博士畢業于明斯特大學，美國西北大學從事博士后研究，2009年起任職于新加坡南洋理工大學。

陳曉東教授及其所帶領的團隊特別關注柔性電子傳感和儲能器件研究中的基本科學和技術問題，并長期致力于推動人工電子皮膚的智能化發展；研究重點包括開發軟材料，應用于柔性器件、能源存儲和醫療保健等。陳曉東教授目前是ACS Nano 和 ACS Applied Bio Materials 的顧問編委員會成員，并擔任 ACS Materials Letters 副主編。

文獻信息

Jiang, Y., Ji, S., Sun, J.?et al.?A universal interface for plug-and-play assembly of stretchable devices.?Nature?614, 456–462 (2023). https://doi.org/10.1038/s41586-022-05579-z

原文鏈接：https://www.nature.com/articles/s41586-022-05579-z
