国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

成果簡介

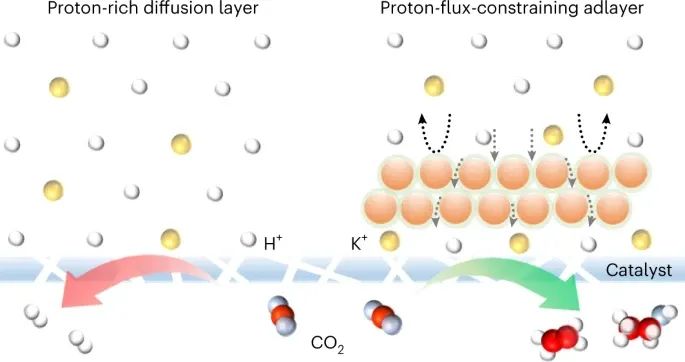

在酸性電解質(zhì)中還原CO₂電合成多碳（C₂₊）產(chǎn)物是克服堿性和中性電解質(zhì)中CO₂反應(yīng)物損失的一種有前途的方法，但是催化劑表面富質(zhì)子環(huán)境有利于析氫反應(yīng)（HER），導(dǎo)致C₂₊產(chǎn)物的能量效率較低。

基于此，加拿大多倫多大學(xué)David Sinton教授和澳大利亞悉尼大學(xué)李逢旺教授（共同通訊作者）等人報道了一種由共價有機骨架（COFs）納米顆粒和陽離子交換離聚物組成的非均相催化劑層，其可以抑制氫的析出并促進(jìn)CO₂轉(zhuǎn)化為C₂₊產(chǎn)物。作者使用絕緣聚合物納米顆粒（IPN）和全氟化磺酸（PFSA）離聚物構(gòu)建了非均相催化劑層，其中帶有亞胺和羰基的兩性共價有機框架（COF）通過靜電相互作用誘導(dǎo)定向PFSA離聚物涂層的均勻分布。

該復(fù)合結(jié)構(gòu)限制了質(zhì)子向親水納米通道的傳輸，并使催化劑表面附近的鉀離子富集。由此產(chǎn)生的高局部堿度和富陽離子環(huán)境使C-C耦合在100-400 mA cm^?2之間，調(diào)節(jié)的質(zhì)子通量和陽離子分布為Cu催化劑提供了CO₂活化（FE_CO2R?>?85%）和抑制HER（FE_H2?<?15%）。在200 mA cm^?2時，C₂₊法拉第效率（FE）達(dá)到75%。此外，作者還?展示了一個全電池電壓為3.5 V的系統(tǒng)?，酸性CO₂轉(zhuǎn)換為C₂₊的能源效率為25%，是文獻(xiàn)基準(zhǔn)催化劑的兩倍。

研究背景

電催化CO₂轉(zhuǎn)化為乙烯（C₂H₄）和乙醇（C₂H₅OH）等多碳（C≥2）產(chǎn)物特別受關(guān)注，但大多數(shù)體系依賴于堿性或中性電解質(zhì)來促進(jìn)C-C耦合，并抑制競爭性的析氫反應(yīng)（HER）。陰極-電解質(zhì)界面的局部堿性環(huán)境誘發(fā)碳酸鹽形成，導(dǎo)致CO₂單次轉(zhuǎn)化效率較低。在中性電解槽中，碳酸鹽穿過陽極釋放CO₂，從陽極O₂流中分離CO₂會產(chǎn)生額外的成本。在擴散層中，大塊酸性電解質(zhì)中的質(zhì)子將局部形成的碳酸鹽轉(zhuǎn)化為CO₂，可防止CO₂交叉到陽極，但驅(qū)動高電流密度所需的高電壓（約4.2 V）和有限的C₂法拉第效率（FE_C2）共同導(dǎo)致了低能源效率。

為提高能源效率，應(yīng)在低電流下追求高C₂選擇性，同時保持足夠的工業(yè)應(yīng)用反應(yīng)速率。在中等電流密度下（100-400 mA cm^-2），酸性環(huán)境（pH＜1）的質(zhì)子流入大于質(zhì)子的局部消耗，有利于HER，并抑制C₂產(chǎn)物的形成。降低電解質(zhì)的酸度可以改善局部的堿性，但會增加溶液電阻和更高的電池電壓。在不犧牲離子導(dǎo)電性的情況下，在催化劑-電解質(zhì)界面上限制質(zhì)子流入的催化劑層可提高局部堿度，有利于電合成C₂。研究發(fā)現(xiàn)，形成的非均質(zhì)薄層可以對局部pH值和陽離子環(huán)境獨立的控制。

圖文導(dǎo)讀

當(dāng)質(zhì)子絕緣納米顆粒（直徑500 nm）嵌入離聚體層時，質(zhì)子傳輸進(jìn)一步限制在顆粒間距離聚體納米通道內(nèi)。催化劑表面達(dá)到pH≈12.5的堿度時，增大粒徑或?qū)雍駥植繅A度影響不大。作者制備了一種分散良好的商用聚苯乙烯納米球（PS，直徑450 nm）和PFSA離聚體的混合物，并將分散體噴涂到多孔聚四氟乙烯（PTFE）基底上形成200 nm厚Cu層。水解離產(chǎn)生的OH^?被滲透室中的循環(huán)水除去或被通過adlayer的質(zhì)子中和，質(zhì)子通量約束效應(yīng)通過滲透液pH值的變化進(jìn)行量化。

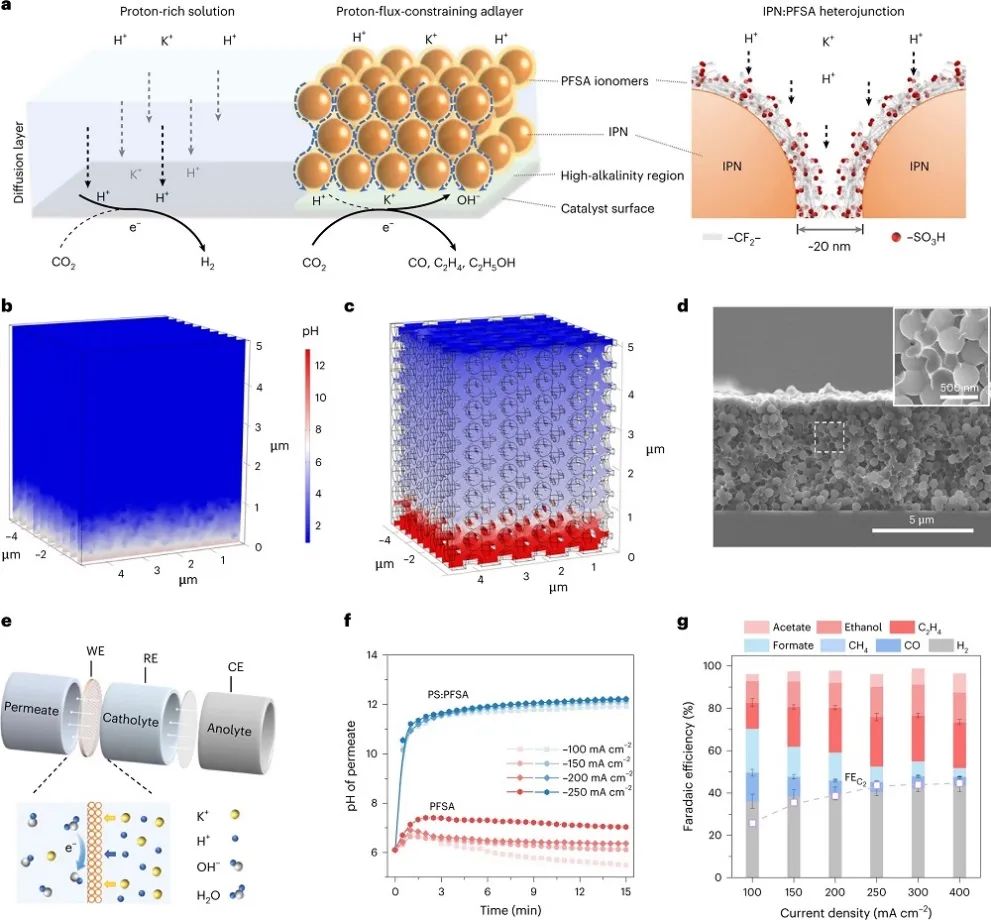

圖1. 控制酸性介質(zhì)中的催化劑微環(huán)境

作者設(shè)計了一個有序的adlayer，以抑制HER并控制C₂電合成。在異質(zhì)結(jié)處可形成具有-SO₃H和-CF₂富集疇交替層的局部有序PFSA構(gòu)型，陽離子（水合H⁺和K⁺）傳輸被限制在親水性層狀納米通道中，而局部產(chǎn)生的氣體可通過定向的疏水通道擴散出去。作者合成了一種耐酸的三甲?；饺雍吐?lián)苯胺衍生的兩性COF（Tp-COF，其中Tp為1, 3, 5-三甲?；饺樱?，富含亞胺和羰基。亞胺基在酸性溶液（pH＜6）中質(zhì)子化形成正電荷位，與PFSA的-SO₃^–基團相互作用，增加與COF的粘附性，調(diào)節(jié)其微觀結(jié)構(gòu)。富電子羰基在中性和堿性（pH＞6）條件下，通過互變異構(gòu)和脫質(zhì)子作用形成帶負(fù)電荷的COF表面，有助于K⁺在催化劑和CO₂R動力學(xué)附近的穩(wěn)定。

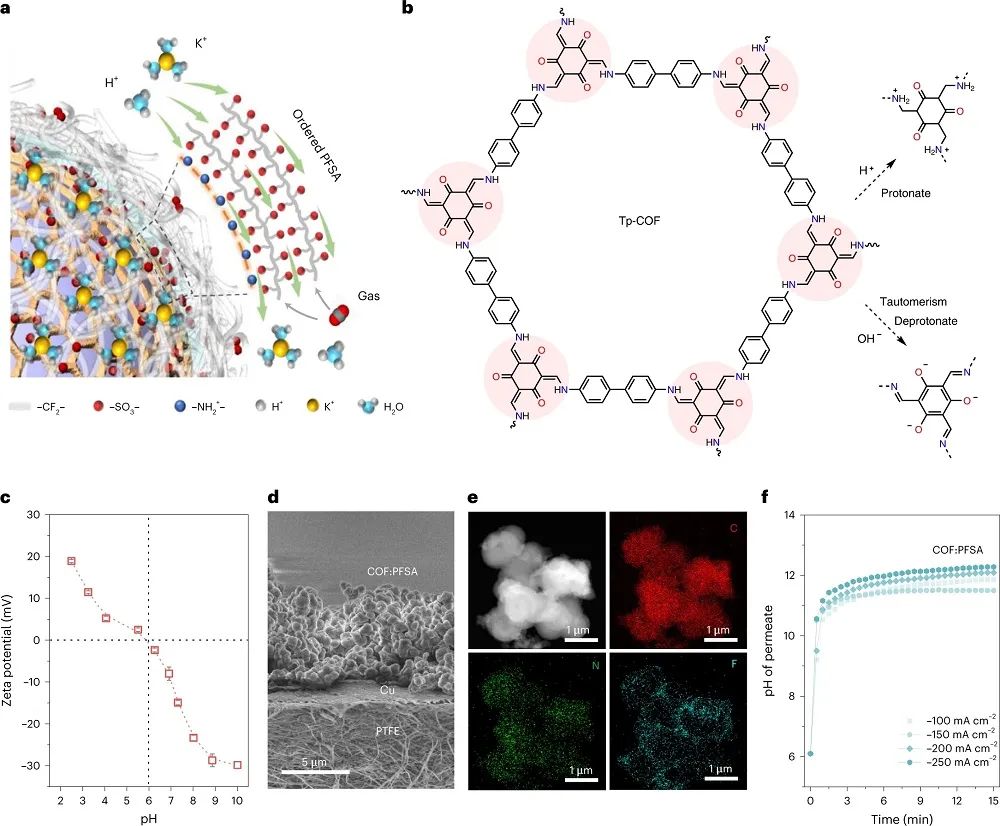

圖2. COF: PFSA異質(zhì)結(jié)的結(jié)構(gòu)和質(zhì)子通量約束特性

在全電流密度范圍內(nèi)（100-400 mA cm^?2），COF: PFSA-adlayer極大地抑制了HER（＜15%），并提高了CO₂R選擇性（FE?＞85%）。FE_C2值在250 mA cm^?2處達(dá)到78%的峰值，表現(xiàn)出火山趨勢。在200 mA cm^?2時，F(xiàn)E_H2被抑制到9%，F(xiàn)E_C2達(dá)到75%，C₂的局部電流密度為150 mA cm^?2。當(dāng)電解液酸度從pH=0.7降低到1.9時，F(xiàn)E_C2的值基本保持不變，而FE隨著K⁺濃度從3 M降低到0.5 M而降低，因此足夠濃度的K⁺離子（至少2 M）對于有效合成C₂必不可少。在200 mA cm^?2的電解條件下，反應(yīng)的FE_C2在20 h內(nèi)保持在75%，在電解30 h后仍為70%。

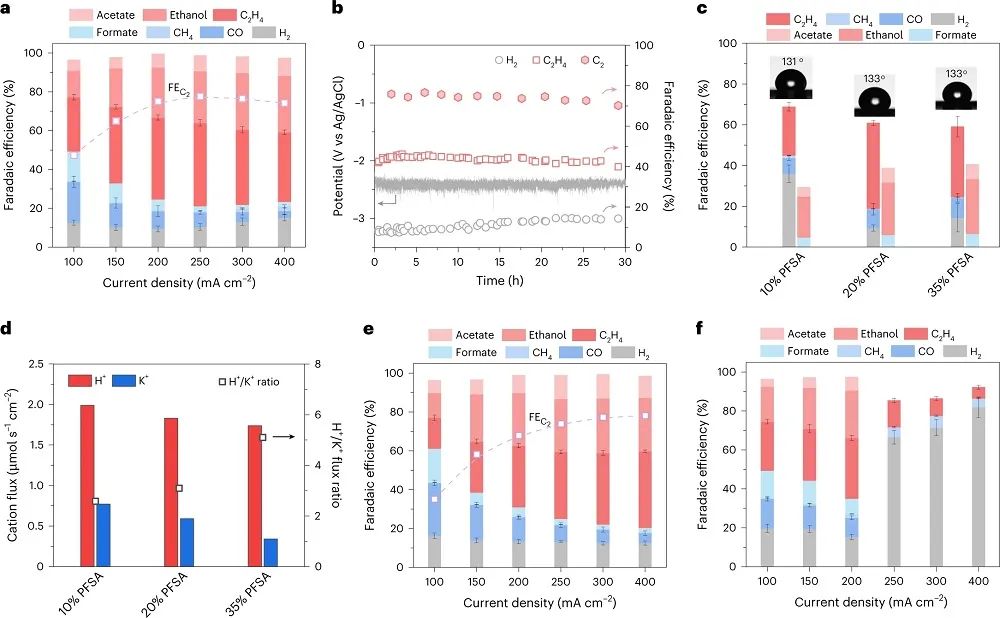

圖3. 催化性能

在低阻流動池中，以100-300 mA cm^?2的中等電流密度測試COF: PFSA-adlayer改性銅電極。在此機制下，實現(xiàn)了CO₂R的FE超過85%，與文獻(xiàn)基準(zhǔn)中性和堿性介質(zhì)CO₂R體系的選擇性相當(dāng)。全電池電壓范圍在-3.2至-3.9 V，推導(dǎo)出的EE_C2在-3.47 V時表現(xiàn)出最大值為25%，C₂局部電流密度為150 mA cm^?2。在此條件下操作全電池電解初始10 h測試，F(xiàn)E_C2值保持在75%左右，全電池電壓保持在-3.5 V左右，表明在該系統(tǒng)中生產(chǎn)C₂的EE_C2值穩(wěn)定在25%左右，C₂的能源效率比文獻(xiàn)基準(zhǔn)酸性CO₂R系統(tǒng)提高了兩倍。

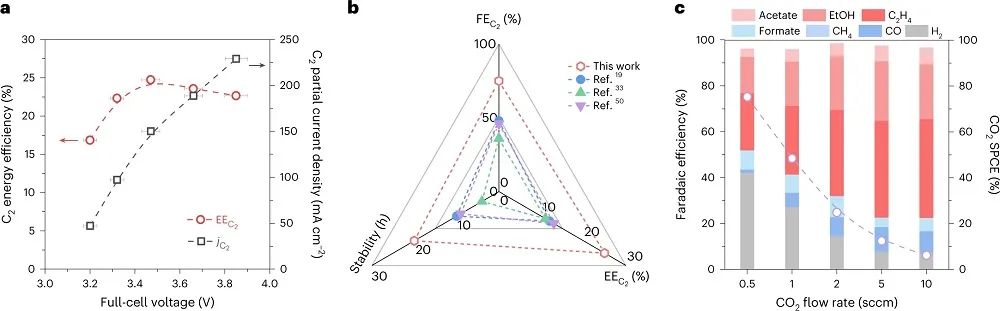

圖4. 酸性CO₂在流電池中電合成C₂

文獻(xiàn)信息

Conversion of CO₂ to multicarbon products in strong acid by controlling the catalyst microenvironment. Nature Synthesis, 2023, DOI: 10.1038/s44160-022-00234-x.

https://doi.org/10.1038/s44160-022-00234-x.

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/12/3a27cd9cbf/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

David Sinton&李逢旺，最新Nature Synthesis！

相關(guān)推薦

David Sinton&李逢旺，最新Nature Synthesis！
