在追求能量密集型全固態(tài)鋰電池(ASSBs)的過程中,富鋰錳基氧化物(LRMO)正極提供了一條可行的途徑,其具有意想不到的高容量、低成本和優(yōu)異的可加工性。然而,LRMO/固體電解質(zhì)界面降解的原因仍然是個(gè)謎,阻礙了LRMO基ASSBs的應(yīng)用。 這里,清華大學(xué)張強(qiáng)教授和趙辰孜博士等人首次揭示了LRMO的表面氧不穩(wěn)定性是界面退化的驅(qū)動(dòng)力,這嚴(yán)重阻礙了界面鋰離子傳輸并引發(fā)快速電池失效。通過用亞硫酸鹽代替表面氧的電荷補(bǔ)償,可以有效地防止過氧化和界面降解,從而獲得高比容量(約248 mAh g-1,1.1 mAh cm-2;約225 mAh g-1,2.9 mAh cm-2)和超過300次循環(huán)的出色長期循環(huán)穩(wěn)定性,室溫下容量保持率為81.2%。這些發(fā)現(xiàn)強(qiáng)調(diào)了不可逆陰離子反應(yīng)在界面退化中的重要性,并為在LRMO基ASSBs中構(gòu)建穩(wěn)定的界面提供了新的見解。
圖文解讀

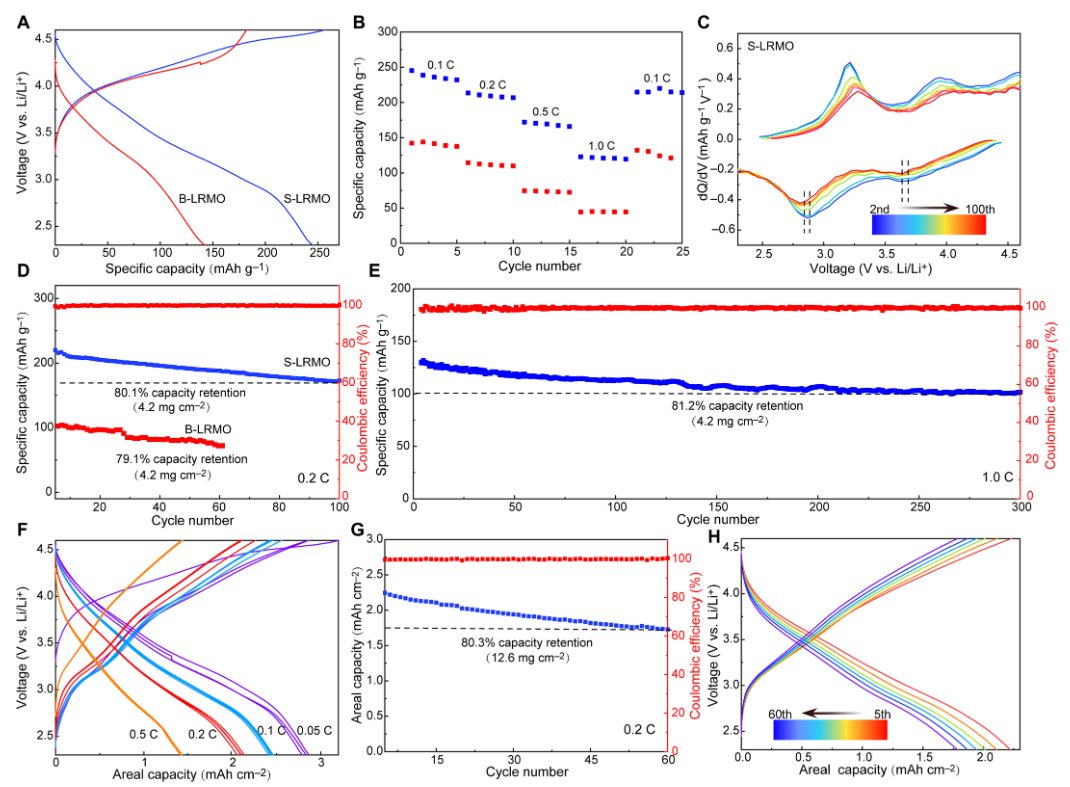

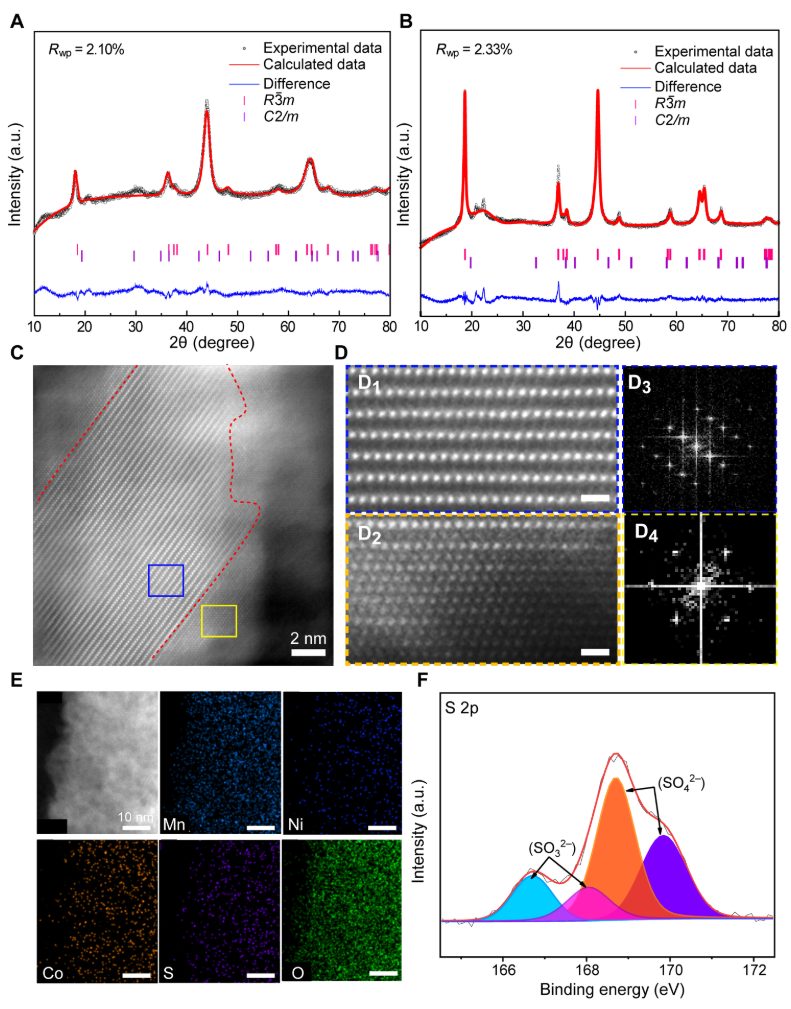

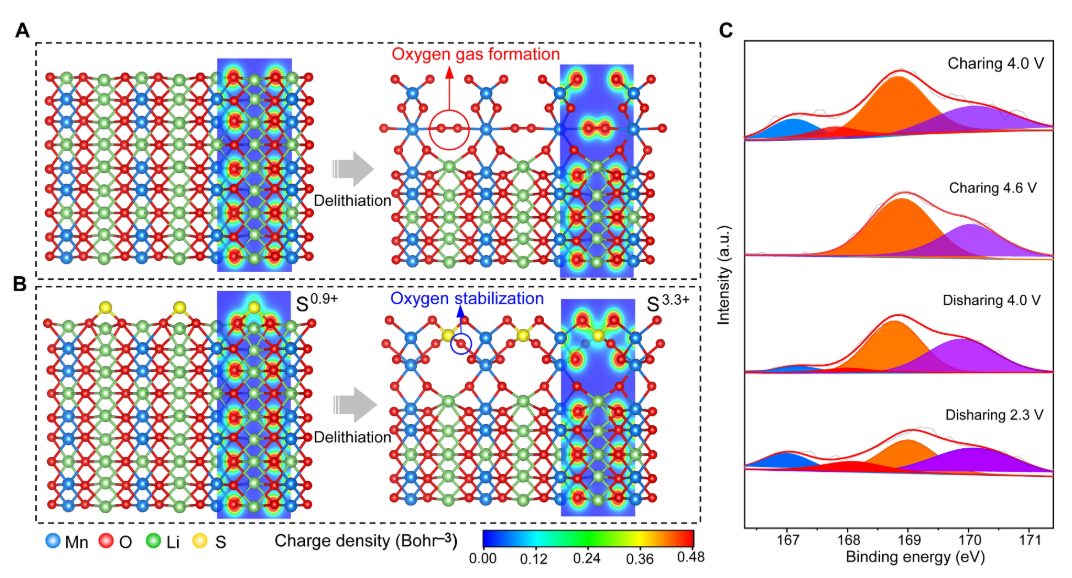

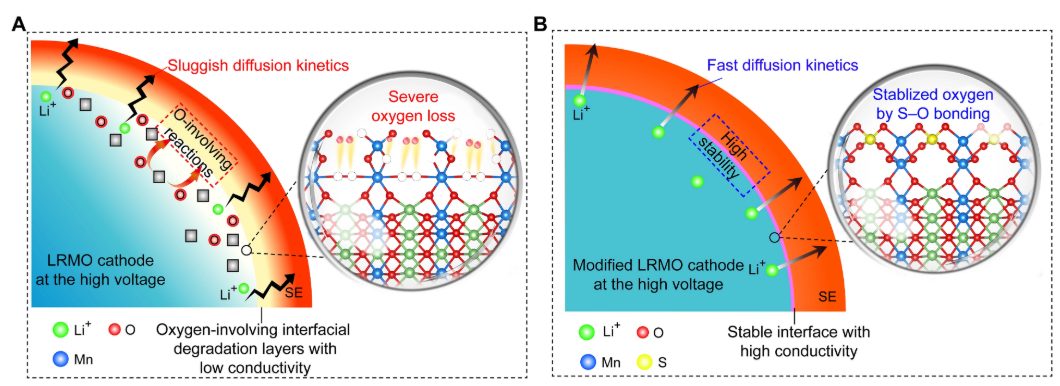

圖1. 界面調(diào)控機(jī)制本文提出了一種有效的工程策略來定制LRMO材料(Li1.2Mn0.54Co0.13Ni0.13O2),通過在表面結(jié)合亞硫酸鹽(SO32?)并同時(shí)與無定形硫酸鋰形成高離子傳導(dǎo)路徑(圖1)。用穩(wěn)定的聚陰離子取代弱鍵合的表面氧,可以通過在充電過程中將O2-的電荷補(bǔ)償轉(zhuǎn)移到SO32?來防止表面氧的過度氧化。由于穩(wěn)定的界面和有利的離子傳輸網(wǎng)絡(luò),基于改性Li1.2Mn0.54Co0.13Ni0.13O2 (S-LRMO)正極的ASSB可以提供高比容量(在1.1和2.9 mAh cm-2下分別為248和225 mAh g-1)和在高達(dá)4.6 V vs. Li/Li+下優(yōu)異的長期循環(huán)穩(wěn)定性 (在室溫下以1.0 C的倍率超過300次循環(huán)時(shí)約81.2%的容量保持率)。圖2. S-LRMO材料的表征S-LRMO是通過LRMO和Li2SO4的簡易固態(tài)機(jī)械化學(xué)制備的。為了比較,作者提供了單個(gè)LRMO (B-LRMO)的球磨處理。X射線衍射(XRD)圖揭示了S-LRMO和B-LRMO的晶體結(jié)構(gòu)。LRMO相保存良好,Li2SO4以無定形相存在。然而,衍射峰(003)/(104)的變化強(qiáng)度比代表了層狀結(jié)構(gòu)中陽離子的有序程度。與原始LRMO相比,B-LRMO和S-LRMO的低強(qiáng)度比值表明出現(xiàn)了無序的巖鹽相。為了揭示表面成分的演變,作者進(jìn)行了高分辨率能量色散譜(EDS)測試。如圖2E所示,Mn、Co、Ni、O和S的EDS圖譜顯示了S元素在納米尺寸晶體本體區(qū)域中的均勻分布。根據(jù)XRD、TEM/STEM、XPS和XAS結(jié)果,可以令人信服地得出結(jié)論: SO32?鍵合在S-LRMO的表面,未反應(yīng)的無定形Li2SO4位于SO32?的外層。圖3. 電化學(xué)測試作者組裝固態(tài)電池來評價(jià)S-LRMO正極的電化學(xué)性能。S-LRMO的初始庫侖效率(ICE)為94%,遠(yuǎn)高于B-LRMO電極的初始庫侖效率(79%),表明陰離子氧化還原的可逆性提高。圖3B顯示了作為電流密度函數(shù)的B-LRMO和S-LRMO的計(jì)算比容量。S-LRMO在電流密度為0.1 C時(shí)達(dá)到248 mAh g-1的高比容量,當(dāng)電流密度增加到1.0 C時(shí),S-LRMO仍然提供125 mAh g-1的高得多的比容量。B-LRMO和S-LRMO在0.2 C下的長期循環(huán)行為如圖3D所示。S-LRMO ASSB顯示出較小的容量衰減,在0.2 C下100次循環(huán)后保持80.1%的容量。形成鮮明對比的是,B-LRMO ASSB遭受嚴(yán)重的氧損失并導(dǎo)致嚴(yán)重的S-LRMO|LICF界面降解,因此顯示出快速的容量衰減,僅在60次循環(huán)后保持80%的容量。令人印象深刻的是,當(dāng)S-LRMO ASSB在1.0 C下進(jìn)行長時(shí)間循環(huán)時(shí)(圖3E),相應(yīng)的容量在初始循環(huán)時(shí)為130 mAh g-1,在300次循環(huán)后保持81.2%的容量保持率,這表明在電化學(xué)過程中S-LRMO和LICF之間具有優(yōu)異的界面穩(wěn)定性。圖3F展示了具有高面容量的ASSB在室溫下循環(huán)(0.05 C時(shí)約2.9 mAh cm-2;12.6 mg cm?2)。此外,S-LRMO提供了良好的倍率性能;225和115 mAh g-1可分別在0.05和0.5 C下實(shí)現(xiàn),證明了S-LRMO正極復(fù)合材料內(nèi)的快速離子擴(kuò)散動(dòng)力學(xué)。具有12.6 mg cm-2的高活性材料負(fù)載量的S-LRMO ASSB可在60次循環(huán)后提供80.3%的出色長期循環(huán)穩(wěn)定性(圖3G和H)。圖4. 穩(wěn)定表面氧的強(qiáng)界面聚陰離子鍵具有高度穩(wěn)定的氧結(jié)構(gòu)的S-LRMO通過結(jié)合的亞硫酸鹽的電荷補(bǔ)償抑制氧損失,從而賦予S-LRMO|LICF界面高度穩(wěn)定性。因此,基于S-LRMO正極復(fù)合材料的ASSB在初始循環(huán)中表現(xiàn)出大大降低的容量損失(ICE = 94%),并提供優(yōu)異的長期循環(huán)穩(wěn)定性。總之,這一關(guān)于合理設(shè)計(jì)LRMO正極復(fù)合材料界面化學(xué)的發(fā)現(xiàn)有望為開發(fā)具有高能量密度的高安全性LRMO材料開辟一條途徑。
文獻(xiàn)鏈接
Eliminating interfacial O-involving degradation in Li-rich Mn-based cathodes for all-solid-state lithium batteries. https://doi.org/10.1126/sciadv.add5189
