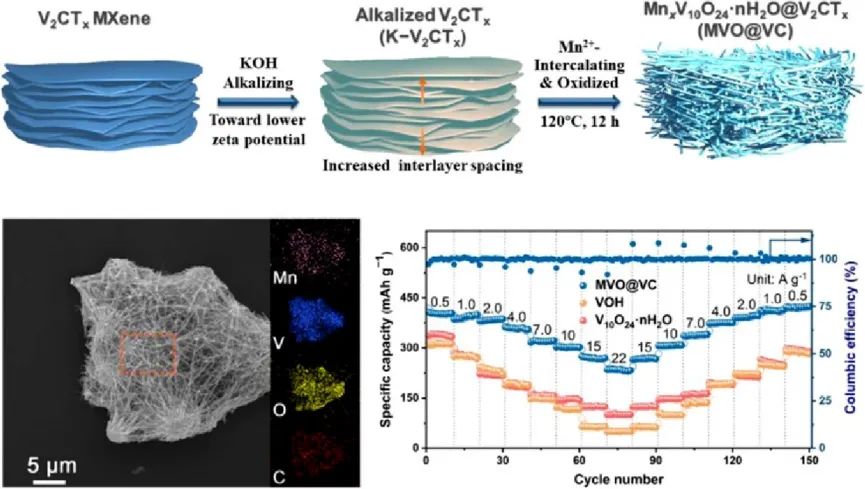

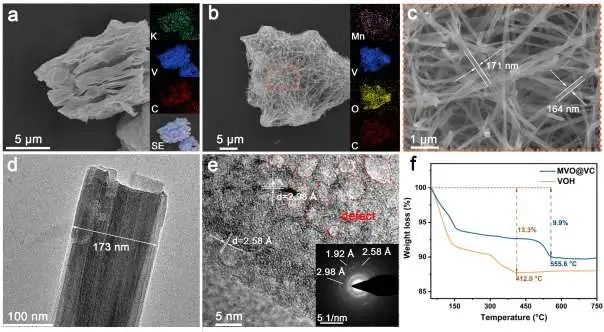

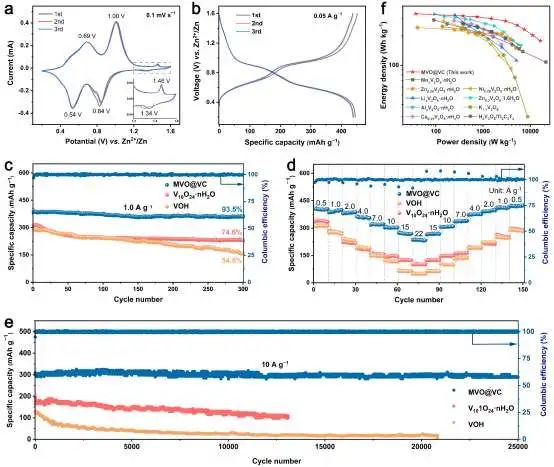

圖1. 材料表征結(jié)果,在10 A g-1的高電流密度下,原位衍生化制備的Mn2+嵌入水合釩酸鹽和殘留V2CTx骨架的異質(zhì)結(jié)構(gòu)雜化物(MVO@VC)正極實現(xiàn)了289.6 mAh g-1的超穩(wěn)定容量,在25000次循環(huán)后保持了92.9%,優(yōu)于δ型水合釩酸鹽正極和大多數(shù)報道的釩基正極。通過進一步調(diào)節(jié)離子嵌入,Li+/Al3+預(yù)嵌入水合釩酸鹽還具有高倍率容量和穩(wěn)定的循環(huán)性能。這項工作的研究結(jié)果證實,來自V2CTx-MXene的水合釩酸鹽同時離子嵌入是改進或設(shè)計用于多價離子電池高性能正極材料的有效方法, 而且可以推廣到制備各種MXene衍生物以實現(xiàn)更廣泛的應(yīng)用。圖2. MVO@VC的電化學(xué)性能Ion-intercalation Regulation of MXene-Derived Hydrated Vanadates for High-Rate and Long-Life Zn-Ion Batteries. Energy Storage Materials 2021. DOI: 10.1016/j.ensm.2021.12.002
