可充電Li-O₂電池因其極高的理論能量密度（3505 Wh kg^-1）而成為儲(chǔ)能系統(tǒng)的主要候選之一，正極處的高效電催化對(duì)于克服Li-O₂電池的局限性（例如穩(wěn)定性差和倍率能力低）至關(guān)重要。

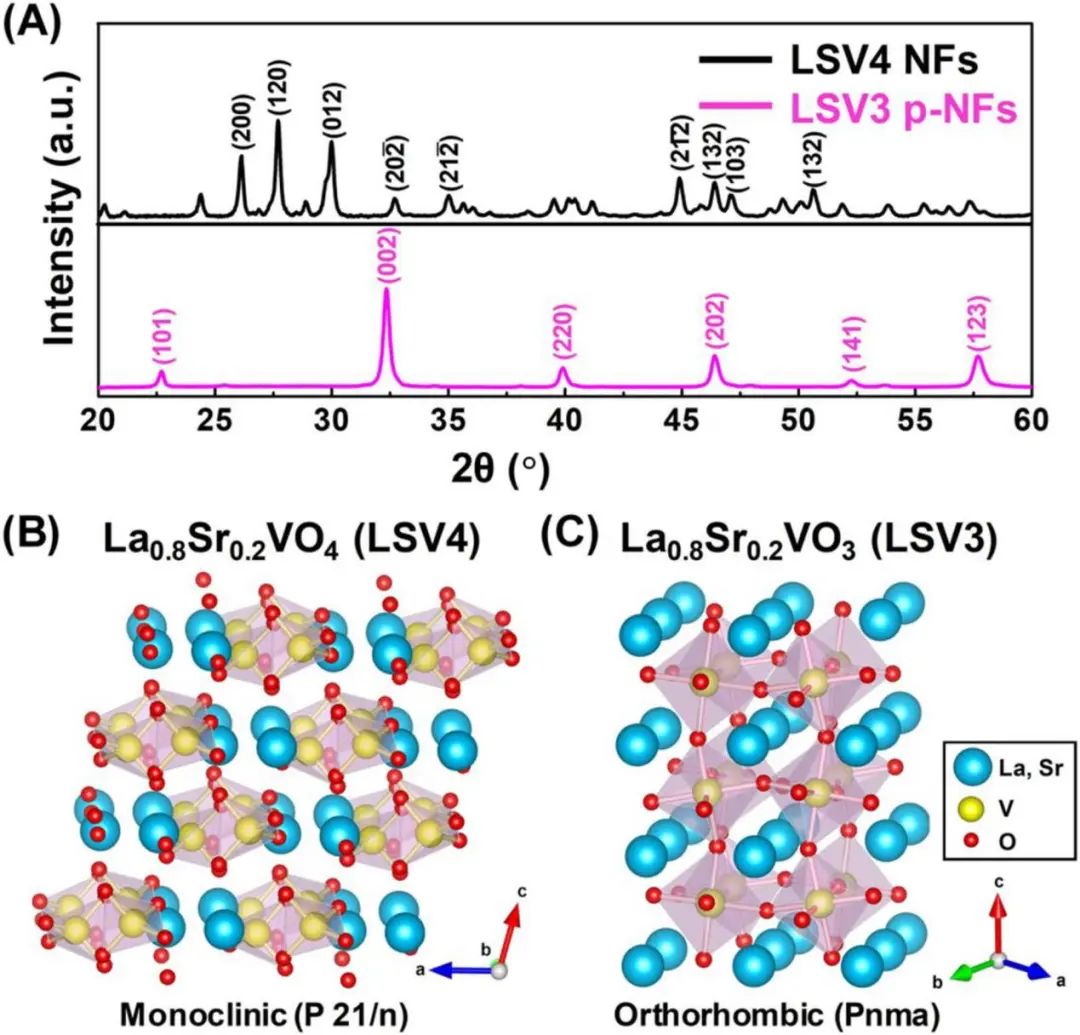

在此，韓國(guó)高麗大學(xué)Dong-Wan Kim等人首次將釩基多孔鈣鈦礦納米纖維（LSV3 p-NFs）用作鋰氧電池的雙功能電催化劑。通過(guò)與鈣鈦礦納米纖維（LV NFs）和獨(dú)居石鈣鈦礦納米纖維（LSV4 NFs）的比較，對(duì)LSV3 p-NFs的內(nèi)在結(jié)構(gòu)特征和Sr摻雜效應(yīng)進(jìn)行了研究。

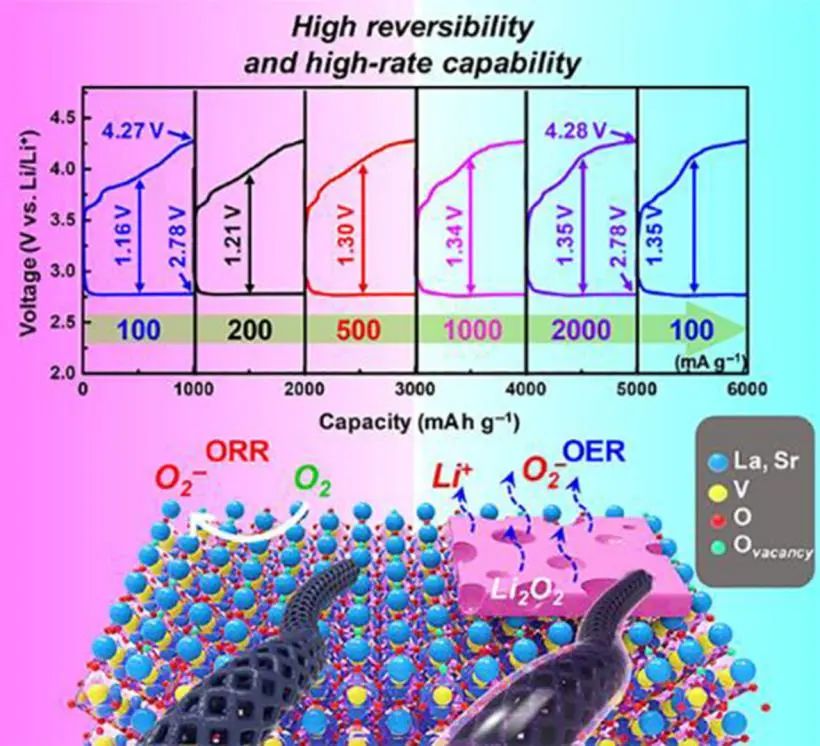

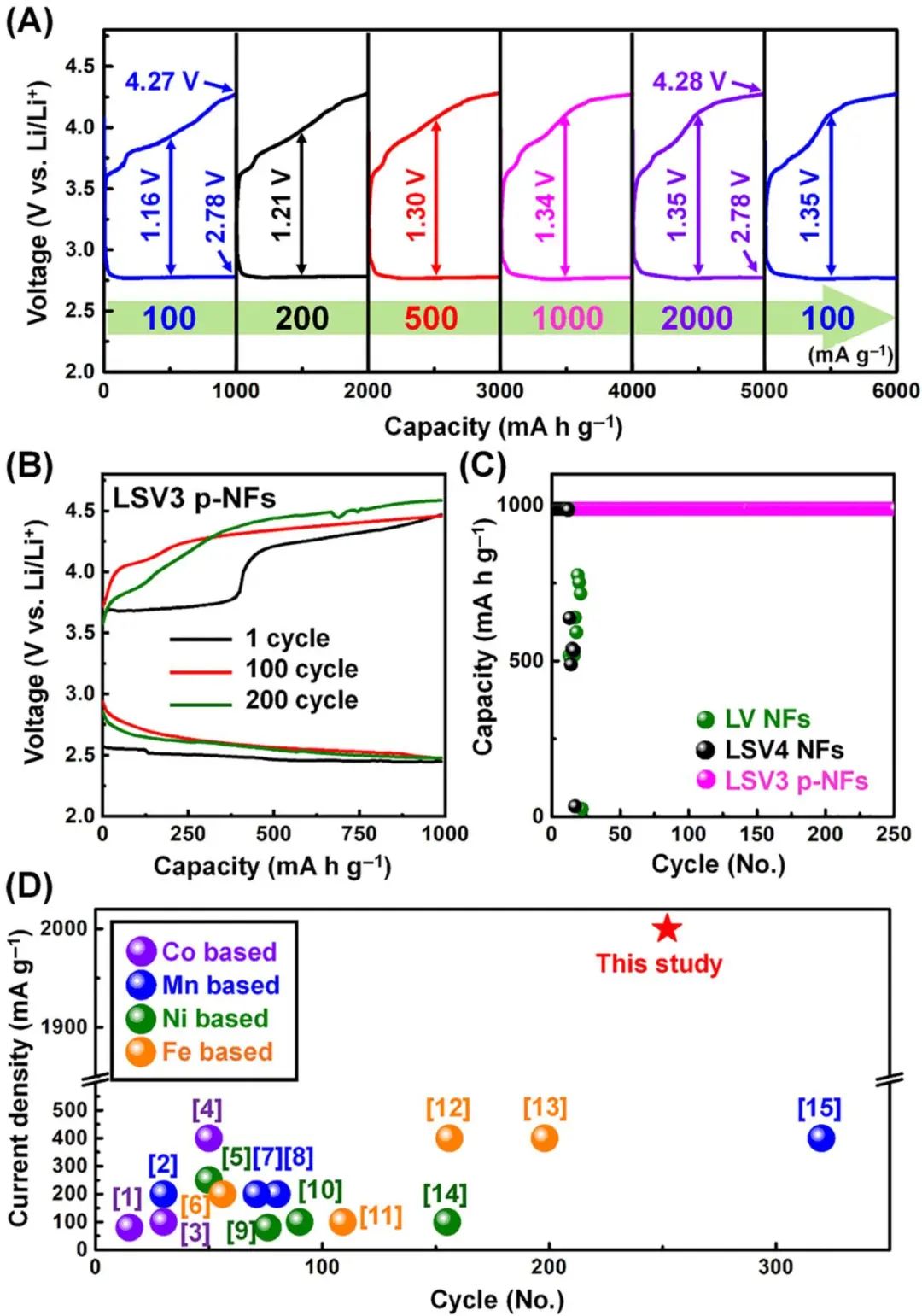

當(dāng)鈣鈦礦結(jié)構(gòu)的A位摻雜Sr時(shí)，多價(jià)釩陽(yáng)離子（B位）因鈣鈦礦結(jié)構(gòu)內(nèi)的相互作用而減少。因此，釩的各種氧化態(tài)有利于形成數(shù)量增加的活性缺陷。當(dāng)用于鋰氧電池時(shí)，具有可調(diào)催化活性的LSV3 p-NF電極在高電流速率 (2000 mA g^-1 )下在253次循環(huán)中表現(xiàn)出高可逆性。
