国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

背景介紹

水裂解是生產(chǎn)高純度清潔氫氣的重要途徑，可以解決當(dāng)前的環(huán)境污染和能源需求。水裂解分為析氫反應(yīng)(HER)和析氧反應(yīng)(OER)兩個半反應(yīng)，其中使用貴金屬催化劑來降低反應(yīng)勢能。然而，貴金屬的高價格和稀缺儲量阻礙了水分解技術(shù)的工業(yè)化應(yīng)用。近年來，過渡金屬碳化物、氮化物、硫化物、磷化物、合金等以過渡金屬為基礎(chǔ)的催化劑的開發(fā)一直是新能源研究的熱點

崔小強(qiáng)&鄭偉濤Adv. Sci.：Ni中心配位重構(gòu)的納米珊瑚高效分解水

近日，吉林大學(xué)崔小強(qiáng)教授，鄭偉濤教授等人報道了設(shè)計并實現(xiàn)了一種通過多維調(diào)制相變、碘配位和空位缺陷實現(xiàn)的鎳活性中心配位重建方法。這種配位重構(gòu)導(dǎo)致Ni₅P_4?XI_X/Ni₂P納米珊瑚的成功合成，由于吸附能的深度優(yōu)化，這些納米珊瑚顯示出優(yōu)異的雙功能催化活性。提出了一種“熱力學(xué)穩(wěn)定性-電學(xué)性質(zhì)-電荷轉(zhuǎn)移-吸附能”的材料四維綜合設(shè)計策略。

圖文介紹

理論設(shè)計與預(yù)測

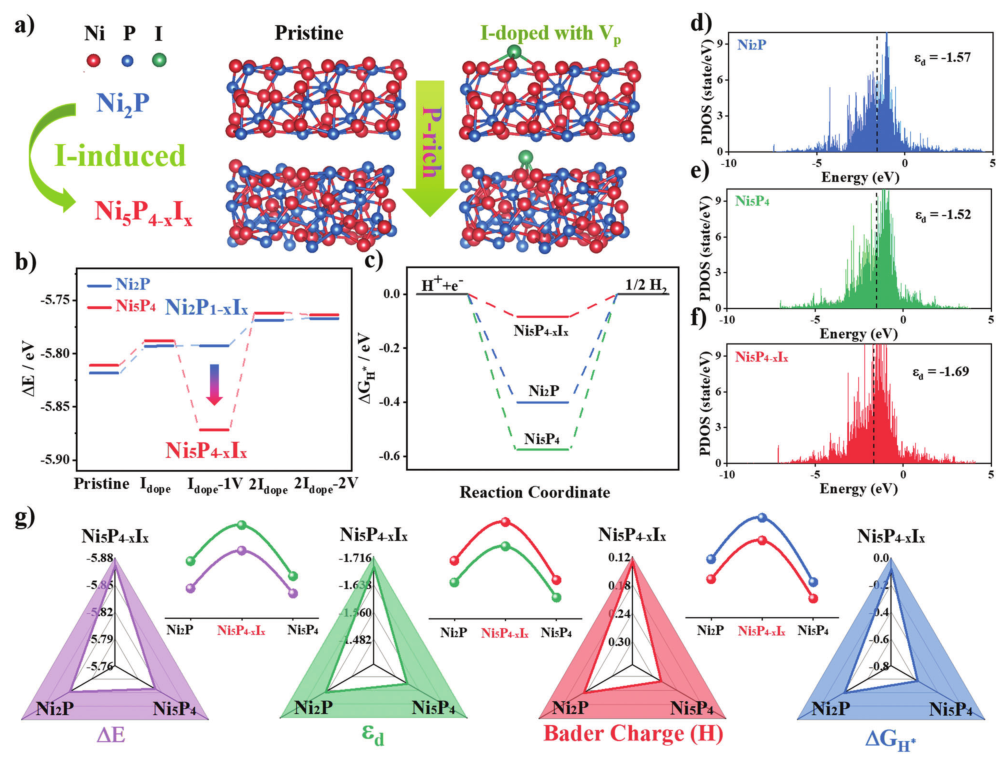

圖1.?Ni₅P_4?XI_X/Ni₂P的理論模擬

通過I元素的引入可以實現(xiàn)Ni₂P和Ni₅P₄兩相的熱力學(xué)穩(wěn)定性的相對關(guān)系，碘配位的配位條件下可以成功實現(xiàn)Ni₅P_4?XI_X成為熱力學(xué)優(yōu)勢相，同時理論模擬的結(jié)果顯示Ni₅P_4?XI_X展現(xiàn)出更接近電中性的氫吸附能。我們通過雷達(dá)曲線圖將ΔE、d帶中心、H的巴德電荷和ΔG_H*作為四個指標(biāo)，如圖1g所示。Ni₅P_4?XI_X在所有這些指標(biāo)中都顯示出明顯的優(yōu)勢。有趣的是，這四個指標(biāo)的波動趨勢表明，在描述Ni₂P、Ni₅P₄、Ni₅P_4?XI_X的能量和電子性質(zhì)方面具有顯著的一致性。在此基礎(chǔ)上，提出了“TECA”的4D集成材料設(shè)計策略。首先，這種設(shè)計策略關(guān)注形成能的熱力學(xué)差異，并選擇具有形成優(yōu)勢的結(jié)構(gòu)。然后對新結(jié)構(gòu)的電子性質(zhì)和與催化中間體的電荷傳輸進(jìn)行了探討。通過對吸附能的進(jìn)一步分析，完成了可在實驗中準(zhǔn)確實現(xiàn)的材料模擬設(shè)計。

結(jié)構(gòu)與形貌

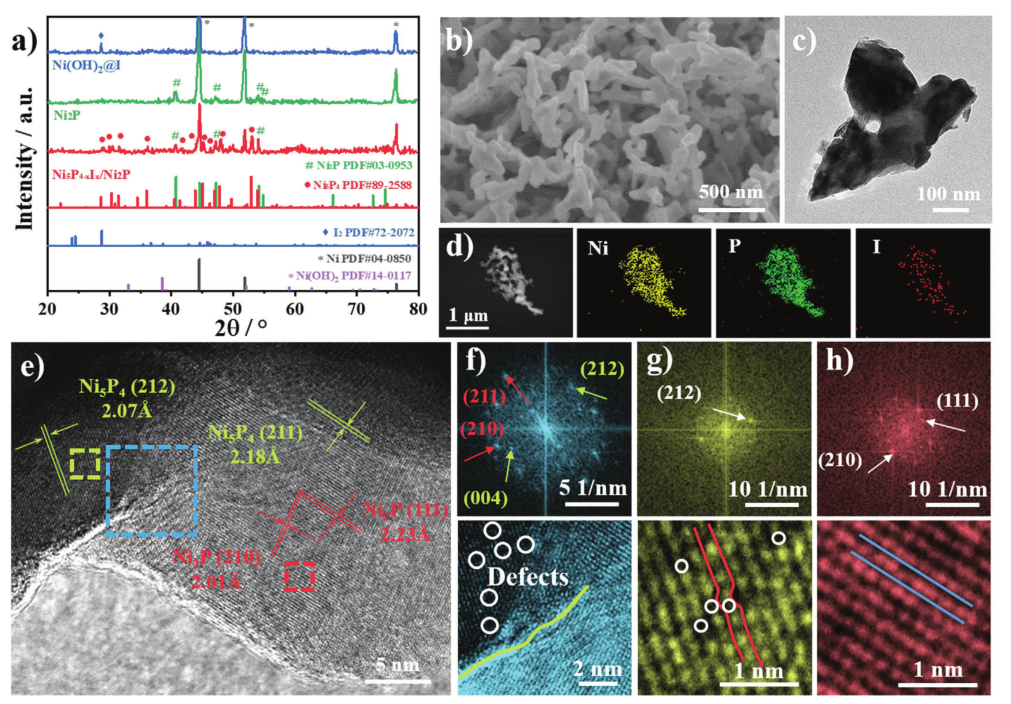

圖2.?材料的X射線衍射圖和SEM，TEM表征

XRD的結(jié)構(gòu)表征可以驗證理論模擬的成功實現(xiàn)，碘元素的引入可以成功誘導(dǎo)Ni₅P₄新相的形成。SEM結(jié)果顯示納米珊瑚的特定形貌。在高分辨透射電鏡圖中可以清晰地觀察到Ni₂P 和Ni₅P₄兩相晶格，在Ni₅P₄的晶格區(qū)域明顯晶格缺陷更加明顯。Ni，P和I三種元素分布均勻。

元素狀態(tài)與配位環(huán)境

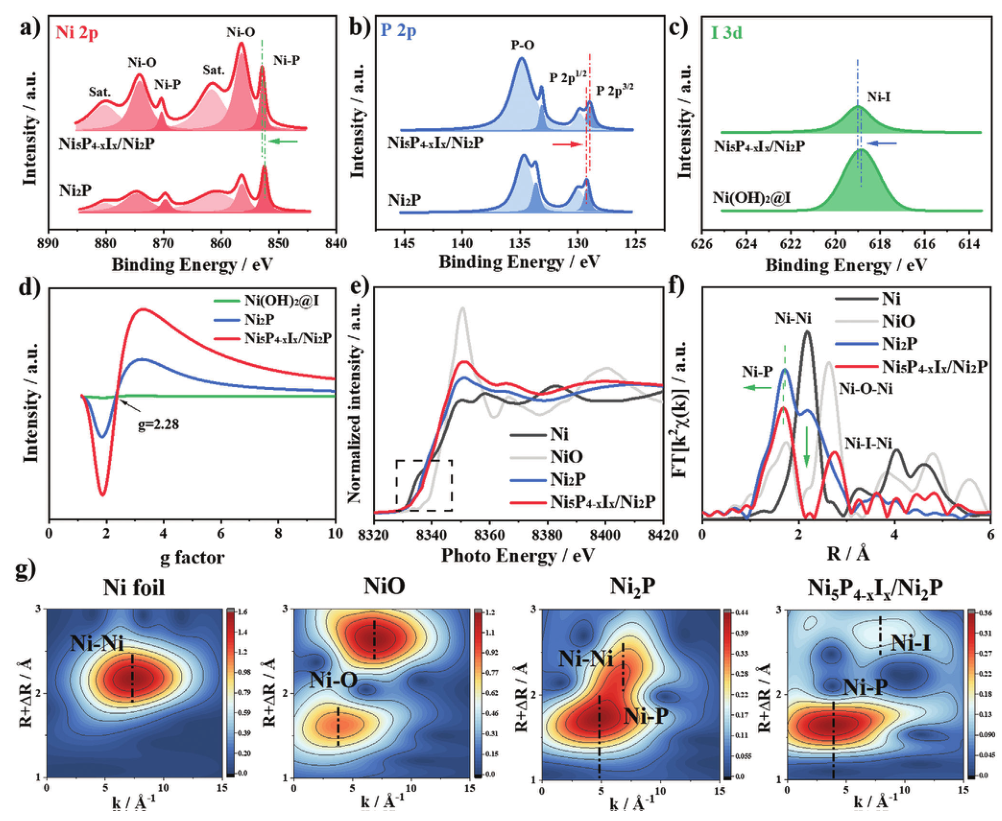

圖3.?XPS，EPR和XANES光譜測試

通過XPS，EPR和XANES一系列譜學(xué)進(jìn)行表征I引入后的元素狀態(tài)變化。XPS結(jié)果中顯示，I元素成功的引入并于Ni成功配位，并引起了表面P含量的減少。EPR顯示I配位大幅度改變了Ni的電子自旋狀態(tài)。同步輻射的結(jié)果中顯示Ni₅P_4?XI_X中Ni價態(tài)的升高，同時Ni-P配位數(shù)的降低，綜上實現(xiàn)了Ni配位的深度重構(gòu)。

催化性質(zhì)

圖4. 材料的HER，OER，OWS測試中的電催化活性和穩(wěn)定性

在1M KOH電解液中測試了Ni₅P_4-xI_x/Ni₂P、Ni₂P、Ni(OH)₂@I和Ni的電催化性能。如圖4a所示，Ni5P_4-xI_x/Ni₂P表現(xiàn)出優(yōu)異的HER活性，與Ni₂P（113 mV）、Ni(OH)₂@I（148 mV）和Ni（200 mV）相比，只需要45mV即可達(dá)到10 mA cm^-2的電流密度。相應(yīng)的Tafel斜率只有41 mV dec^-1，表明配位重建加速了反應(yīng)動力學(xué).同時在OER方面也展現(xiàn)出優(yōu)異的催化活性，在10 mA cm^?2的電流密度下，過電位低至163mV。在1m KOH電解液中，10 mA cm^?2的全解水所需的電池電壓為1.46V，這比目前的商用催化劑有顯著的優(yōu)勢。

總結(jié)

綜上，報告了一種活性中心配位重建策略，通過引入碘原子來調(diào)節(jié)熱力學(xué)形成能量，從而產(chǎn)生相變和空位缺陷。活性中心配位環(huán)境由溫度和大半徑摻雜原子精確控制，并通過EPR和EXAFS技術(shù)得到充分驗證。Ni5P4-xIx/Ni2P表現(xiàn)出前所未有的優(yōu)于大多數(shù)報告材料的水分離性能。在10 mA cm-2時，HER的過電位為46 mV，OER為163 mV。在堿性電解槽中驅(qū)動10 mA cm-2的整體水分離只需要1.46 V。這種協(xié)調(diào)重建概念和材料設(shè)計方法拓寬了能源材料優(yōu)化和升級的途徑。

文獻(xiàn)信息

Ni Center Coordination Reconstructed Nanocorals for Efficient Water Splitting，https://onlinelibrary.wiley.com/doi/10.1002/advs.202205605

DOI: 10.1002/advs.202205605

原創(chuàng)文章，作者：華算老司機(jī)，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/07/efa6945323/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

崔小強(qiáng)&鄭偉濤Adv. Sci.：Ni中心配位重構(gòu)的納米珊瑚高效分解水

相關(guān)推薦
