国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

姚霞銀團隊AM：氟化Li10GeP2S12可實現(xiàn)穩(wěn)定的全固態(tài)鋰電池

全固態(tài)鋰電池因其安全性的提高和較高的理論能量密度而備受關注。然而在所有固體電解質(zhì)中，硫化物電解質(zhì)Li₁₀GeP₂S₁₂表現(xiàn)出非常高的離子電導率，為12 mS cm^-1與有機液體電解質(zhì)相當。但Li₁₀GeP₂S₁₂在潮濕空氣中容易水解，釋放有毒H₂S導致離子電導率明顯下降。

此外，鋰金屬與Li₁₀GeP₂S₁₂之間的內(nèi)在熱力學不穩(wěn)定性導致Li₁₀GeP₂S₁₂的還原。因此，Li₁₀GeP₂S₁₂對水分和鋰金屬的不穩(wěn)定性是其在全固態(tài)鋰電池中應用的兩個挑戰(zhàn)。

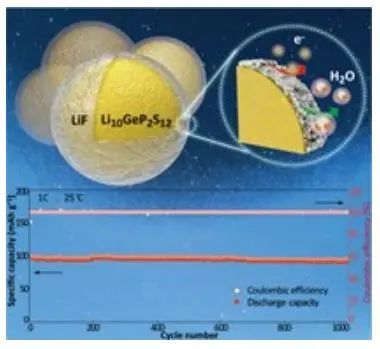

在此，中科院寧波材料所的姚霞銀研究員團隊通過采用氣相氟化法制備了LiF包覆核殼電解質(zhì)LiF@ Li₁₀GeP₂S₁₂。

得到的LiF@ Li₁₀GeP₂S₁₂電解質(zhì)具有優(yōu)異的水分和鋰穩(wěn)定性。并且通過DFT計算表明，具有一階低吸附能0.16eV的LiF殼能有效阻止Li₁₀GeP₂S₁₂鋰位點對H₂O的吸附和PS₄^3-分解。因此，LiF@Li₁₀GeP₂S₁₂在空氣暴露40分鐘后，離子電導率為1.46 × 10^-3S cm^-1。

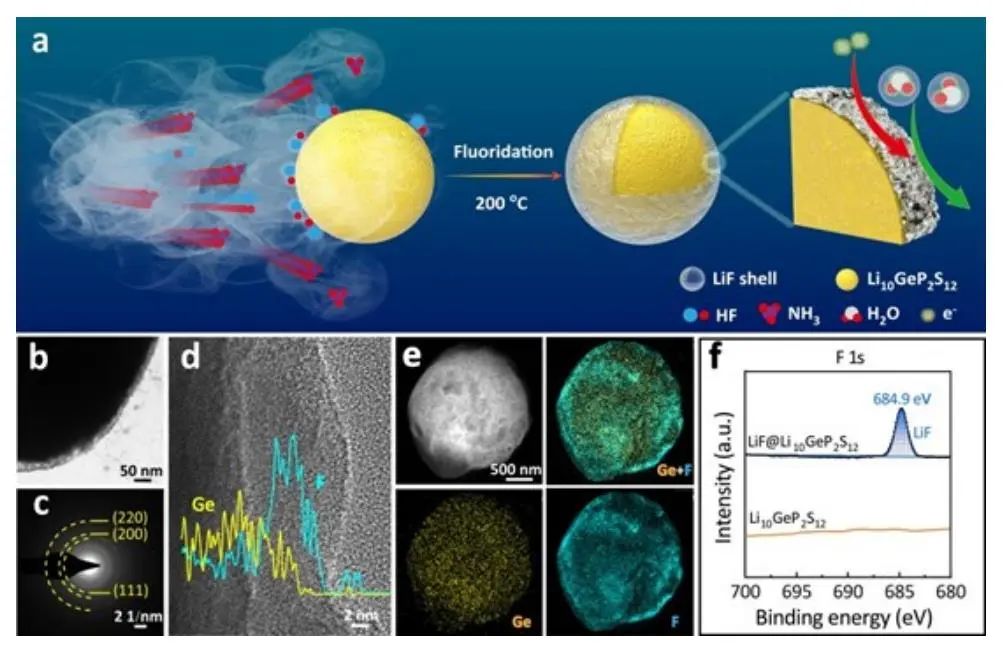

圖1. LiF@Li₁₀GeP₂S₁₂的示意圖及結構表征

實驗結果顯示低電導率(2.42 × 10^-9 S cm^-1)的LiF@Li₁₀GeP₂S₁₂抑制了鋰枝晶的生長，阻斷了對鋰的副反應，使室溫下的CCD從1.0 mA cm^-2提高到3.0 mA cm^-2。

此外，組裝的LiNbO₃@LiCoO₂/ LiF@Li₁₀GeP₂S₁₂/Li全固態(tài)鋰電池在1C下1000次循環(huán)后的可逆容量為101 mAh g^-1，在0.1 C、0.2 C、0.5 C、1 C、2 C和3 C時的倍率性能分別為132.8、128.9、120.7、103.1、80.7和65.1 mAh g^-1。因此，該工作為硫化物電解質(zhì)的水解機制和全固態(tài)鋰電池中硫化物電解質(zhì)對水分和鋰的穩(wěn)定提供了新的視角。

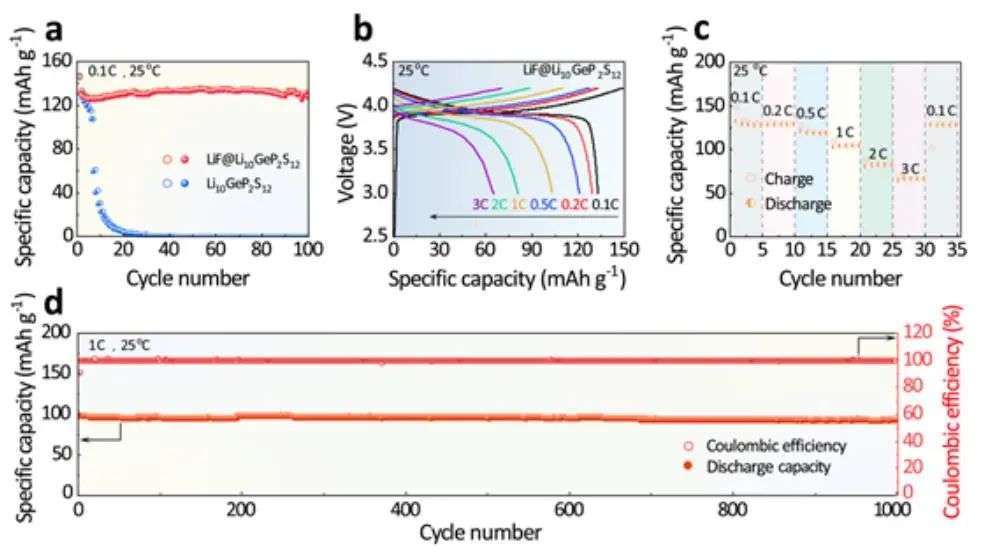

圖2. LiNbO₃@LiCoO₂/ Li₁₀GeP₂S₁₂/Li和LiNbO₃@LiCoO₂/LiF@Li₁₀GeP₂S₁₂/Li的電化學性能

Fluorinated Li10GeP2S12 enables stable all-solid-state lithium batteries，?Advanced Materials 2023 DOI: 10.1002/adma.202211047

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/07/0707109c9d/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

姚霞銀團隊AM：氟化Li10GeP2S12可實現(xiàn)穩(wěn)定的全固態(tài)鋰電池

相關推薦
