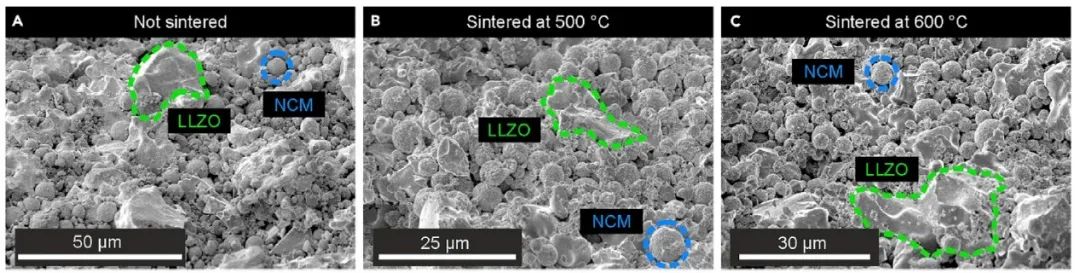

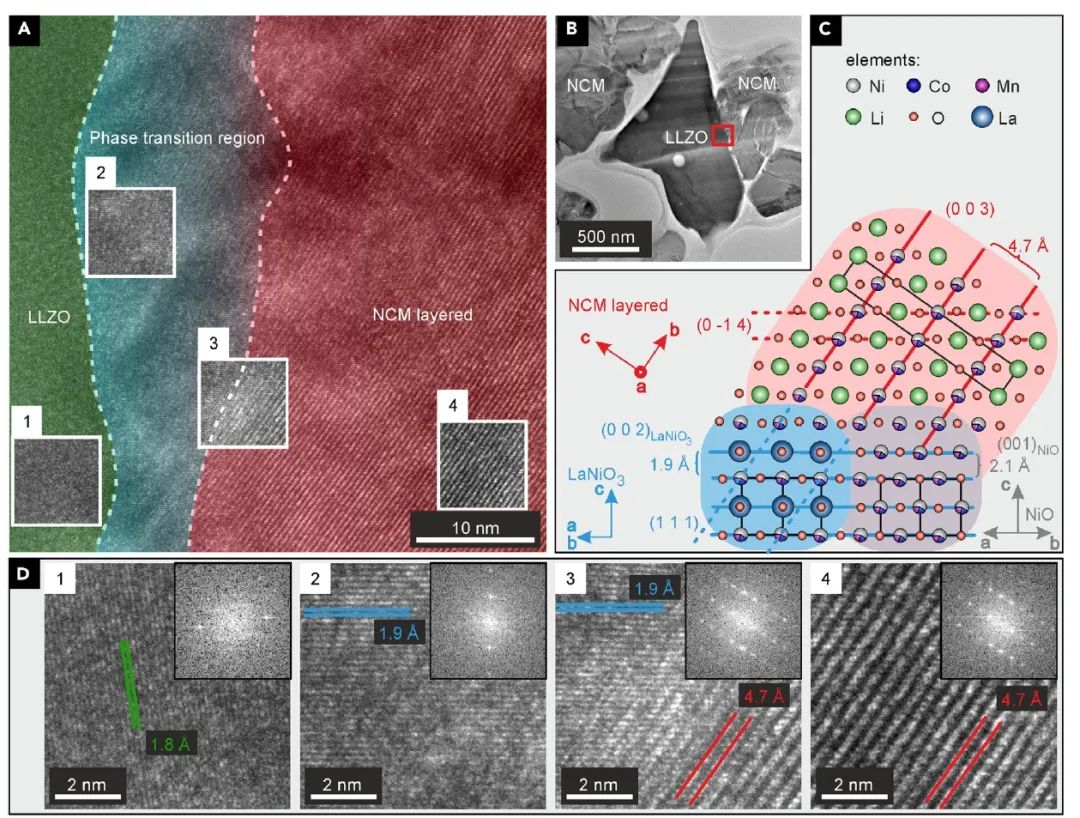

固態(tài)電解質(zhì)(SE)|正極活性材料(CAM)界面的高阻抗往往限制了氧化物基固態(tài)電池(SSB)的電荷傳輸。通過最大化SE和CAM之間的接觸來降低界面阻抗,通常是通過在高溫下將材料共燒結(jié)來實現(xiàn)的。圖1 LLZO|NCM復(fù)合顆粒的SEM圖像馬爾堡-菲利普大學Kerstin Volz、吉森大學Jürgen Janek等采用各種透射電子顯微鏡(TEM)技術(shù)研究了在不同溫度下共燒結(jié)的Li6.25Al0.25La3Zr2O12(LLZO)和LiNi0.6Co0.2Mn0.2O2(NCM)復(fù)合正極,以研究燒結(jié)溫度對材料完整性的影響。具體而言,這里研究了三種不同的樣品:只壓制不燒結(jié),在500℃燒結(jié)和在600℃燒結(jié)。研究顯示,NCM原生顆粒在燒結(jié)溫度為500℃和600℃之間的晶界處發(fā)生了從原始分層相(R3m)到類似巖鹽結(jié)構(gòu)(Fm3m)的相變。雖然在500℃燒結(jié)的NCM顆粒沒有顯示出這些大規(guī)模的相變,但在與LLZO的界面上用HRTEM成像進行更詳細的分析時,發(fā)現(xiàn)晶粒內(nèi)存在大量的晶格缺陷,特別是邊緣位錯,以及在表面從層狀相轉(zhuǎn)變?yōu)長a(Ni,Co,Mn)O3狀結(jié)構(gòu),并形成了巖鹽相。這種結(jié)構(gòu)的變化阻礙了鋰離子向體內(nèi)的傳輸,最終導致電極的倍率能力差,容量低。圖2 LLZO|NCM界面相變區(qū)的可視化額外的電子能量損失能譜(EELS)測試進一步表明LLZO和NCM之間的元素交換,以前只報道過在較高的溫度下發(fā)生。其他分析技術(shù),如XRD、XPS或拉曼光譜,也不能在界面上檢測到這些狹窄的缺陷區(qū)域,這突出了(S)TEM觀察在獲得材料性能的結(jié)構(gòu)性洞察力方面的重要性。圖3 界面區(qū)域的EELS數(shù)據(jù)Influence of the sintering temperature on LLZO-NCM cathode composites for solid-state batteries studied by transmission electron microscopy. Matter 2023. DOI: 10.1016/j.matt.2023.04.022
