將硝酸鹽電化學轉化為氨不僅能夠有效減少硝酸鹽污染物，同時為低溫低壓合成氨提供了途徑。然而，該工藝受到多個競爭反應和表面NO₃^–吸附的限制，導致反應活性與選擇性仍然較低。

中國科學院過程工程研究所朱慶山、張會剛，浙江大學陸俊等人報道了一種負載在多孔氮摻雜石墨烯上的Fe/Cu雙原子催化劑，它表現出高的硝酸鹽還原催化活性和選擇性。該催化劑的NH₃法拉第效率最高可達92.51%(-0.3 V)，NH₃產率最高達1.08 mmol h^-1 mg^-1(-0.5 V）。

計算和理論分析表明，NO₃^–與Fe/Cu之間較強的相互作用促進了NO₃^–陰離子的吸附和轉化。由于雜原子雙位點的存在，氮-氧鍵也被削弱了，降低了整個反應的勢壘。本研究提供的雙位點和雜原子策略，為催化劑的開發提供了見解，并擴展了硝酸鹽還原和氨合成的電催化技術。

相關工作以《Fe/Cu diatomic catalysts for electrochemical nitrate reduction to ammonia》為題在《Nature Communications》上發表論文。

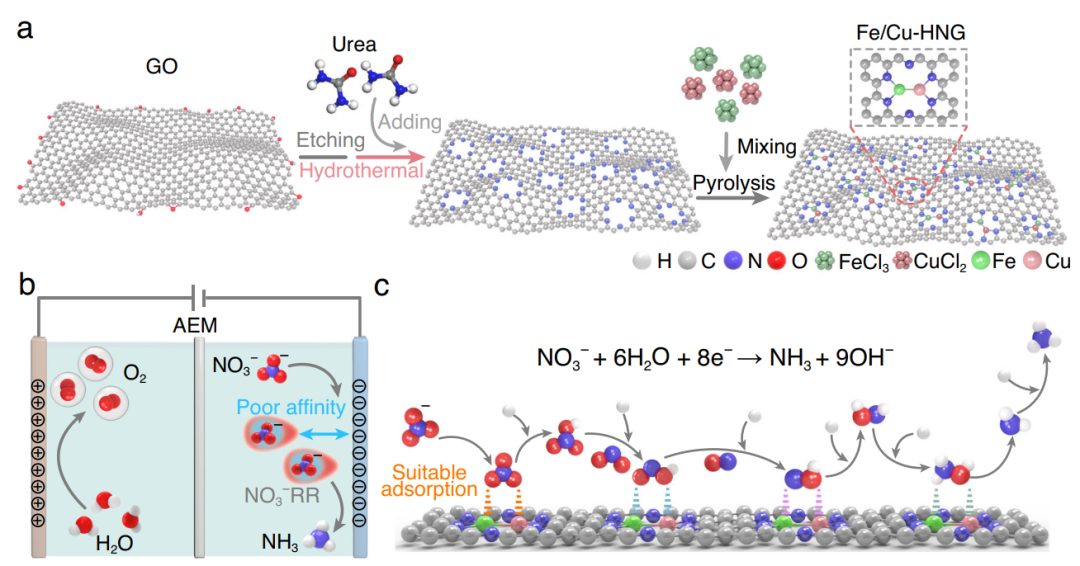

圖1. Fe/Cu-HNG的合成及電催化硝酸鹽還原示意圖

本文提出了一種高效的NO₃^–RR雙原子催化劑?；钚越饘僭?Fe/Cu)被錨定在氮摻雜石墨烯(HNG)的空穴邊緣位點，形成兩個氮原子和一個金屬原子的“Y型”ML₃配位。Fe和Cu原子結合在一起，在空位內形成二聚體結構。

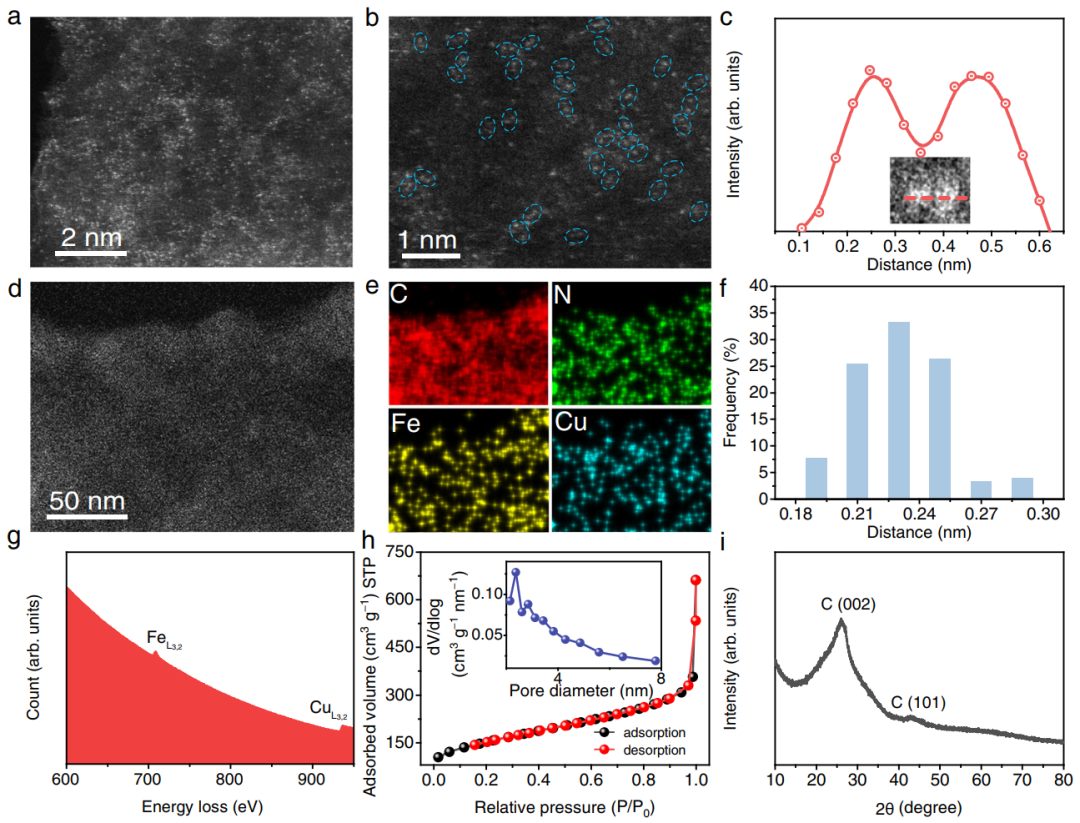

圖2. Fe/Cu雙原子催化劑的材料表征

圖2a、b為Fe/Cu-HNG的HAADF-STEM圖像。HNG上分布著大量原子級的亮點。通過放大圖像，可以觀察到大量的雙原子對(如二聚體)。EDX線掃描顯示兩個亮點的距離為~2.3 ?(圖2c)，這與模擬模型中Fe-Cu的鍵長一致。圖2、e中的EDX元素映射圖清晰地顯示了C、N、Fe和Cu的均勻分布。圖2f給出了雙原子對的間距的統計分布。平均鍵長為2.3±0.2 ?。圖2g中的電子能量損失譜(EELS)顯示了Fe/Cu-HNG中Fe和Cu元素的共存。

Fe/Cu-HNG的N₂吸附-解吸等溫線(圖2h)證實了高度介孔結構的存在。相應的孔徑分布有2~3 nm的主峰。Fe/Cu-HNG的BET表面積為858 m² g^-1，比rGO高5倍。高比表面積和多孔結構有利于催化劑的傳質，提高催化劑的表觀活性。XRD圖(圖2i)顯示只有兩個寬峰，這歸因于堆疊石墨烯層。同時沒有觀察到其他雜質峰。因此，可以得出結論，F(xiàn)e/Cu雙原子結構在HNG上被成功構建，沒有觀察到金屬的聚集或納米顆粒。

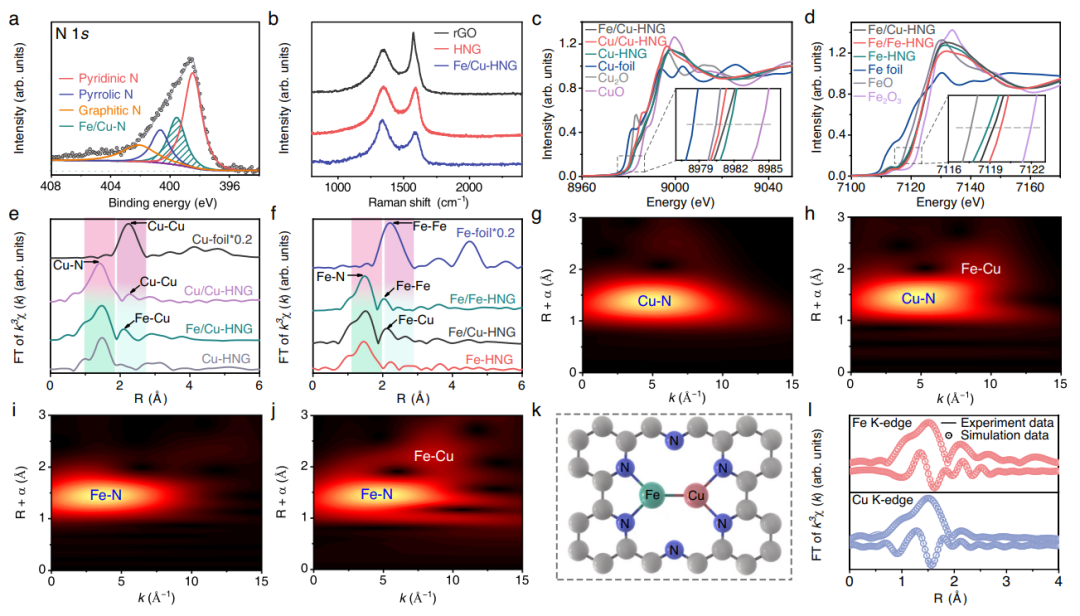

圖3. Fe/Cu雙原子催化劑的原子結構和化學態分析

圖3a給出了N 1s信號的XPS分析。N 1s信號可擬合為吡啶N (~398.3 eV)、吡啶N (~400.6 eV)、石墨N (~401.4 eV)和Fe-N/Cu-N (~399.0 eV)。圖3b中的拉曼光譜分別在1362和1576 cm^-1處顯示了石墨烯的兩個典型D峰和G峰。Fe/Cu-HNG的D/G強度比高于rGO和HNG，表明Fe/Cu摻雜導致了缺陷碳納米片的形成。

圖3c-f為XANES和EXAFS譜圖。Cu的K邊XANES譜圖(圖3c)證實了Fe/Cu-HNG的Cu具有氧化態，處于+1~+2之間。同樣，F(xiàn)e的K邊XANES譜圖(圖3d)證實了Fe/Cu-HNG的Fe的價態處于0~+3，表明Fe/Cu-HNG中的Fe被氧化。

與Fe-HNG相比，F(xiàn)e/Cu-HNG中Fe的K邊向高能方向發生輕微移動，這表明HNG中的Fe/Cu二聚體由于Cu配體的作用而略微增加了Fe的氧化態。與Cu-HNG相比，F(xiàn)e/Cu-HNG中的Fe原子將電子轉移到Cu上，并略微還原Cu。

這一趨勢與XPS分析結果一致。圖3e、f的FT-EXAFS譜圖顯示，F(xiàn)e/Cu-HNG中的金屬-金屬距離比Cu/Cu-HNG中的Cu-Cu配位短，比Fe/Fe-HNG中的Fe-Fe配位長，驗證了Fe/Cu-HNG中存在非均相Fe-Cu位點。圖3g-j顯示，對于Fe/Cu-HNG，無論是Fe還是Cu，其K邊信號的WT都在2.15 ?處顯示最大值，該值介于Cu和Fe箔的金屬-金屬鍵長度之間，與Fe/Fe-HNG和Cu/Cu-HNG不同，表明Fe- Cu鍵的形成。

為了進一步驗證Fe/Cu-HNG的配位結構，作者使用圖3k中的模型擬合圖3l中的FT-EXAFS曲線。位于1.97 ?和2.05 ?附近的擬合主峰來自第一Fe-N和Cu-N配位殼層。Fe-N和Cu-N的配位數分別在2.16和2.23左右。圖3l中的第二個峰擬合為~2.25 ?，對應于Fe-Cu路徑。實驗結果與擬合結果吻合較好，證實了所提出的結構：Fe/Cu雙原子錨定在MN₂位點上，相鄰的Fe/Cu原子鍵合在一起形成金屬-金屬二聚體結構。

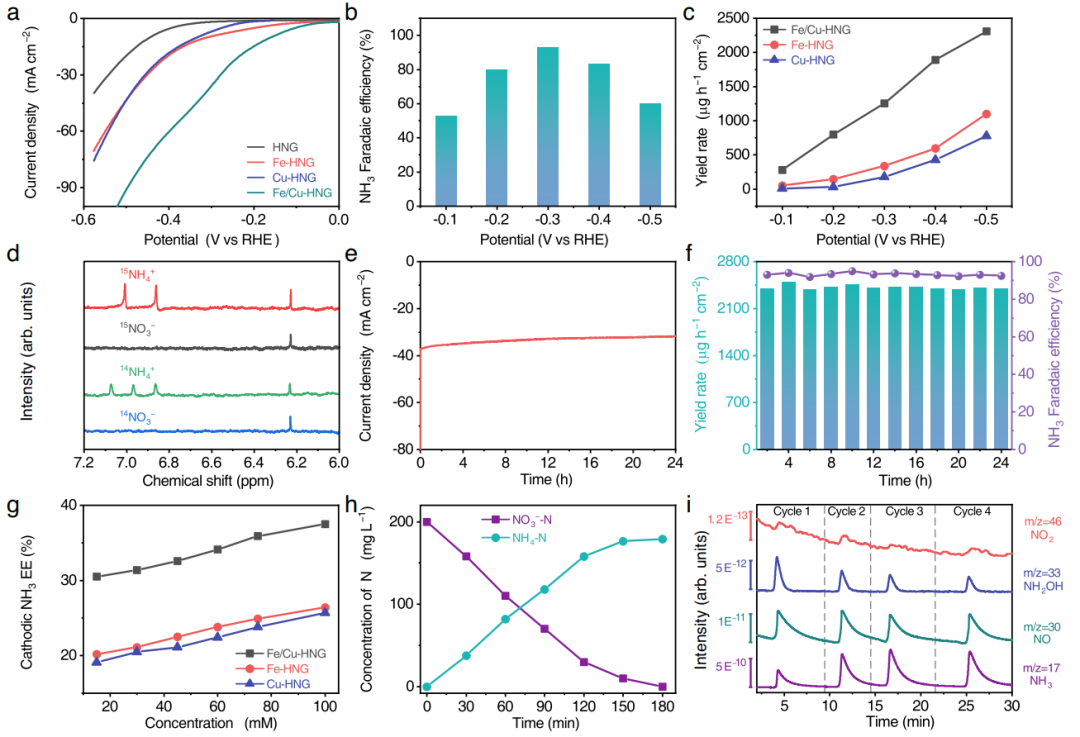

圖4. NO₃^–RR性能及機理

圖4a為在1 M KOH和0.1 M KNO₃的電解液中電化學還原硝酸鹽的LSV曲線。與單原子催化劑以及Fe-HNG和Cu-HNG的機械混合物相比，雜原子雙位點催化劑(Fe/Cu-HNG)顯著提高了電流密度。

作者量化了不同電位下主要產物的法拉第效率(FE)和產率。從圖4b可以看出，NH₃的FE先隨還原電位升高而升高，然后在高還原電位下逐漸降低。具體來說，F(xiàn)e/Cu-HNG在-0.3 V下NH₃的FE達到最高，為92.51%，高于Fe-HNG和Cu-HNG，表明雙原子催化劑比SACs具有更高的催化活性。圖4c中NH₃的產率進一步證明了Fe/Cu-HNG比Fe- HNG和Cu-HNG具有更強的活性和選擇性。

為了確定檢測氨的N源并獨立評估NH₃的產率，采用¹H核磁共振(NMR)測試方法鑒定了Fe/Cu-HNG在0.1 M ¹⁵NO₃^–或¹⁴NO₃^–條件下在1 M KOH中NH₃的生成。¹H NMR譜圖顯示，¹⁵NO₃^–電解后的¹⁵NH₄⁺有2個峰，¹⁴NO₃^–電解后的¹⁴NH₄⁺有3個峰，證實產物NH₃實際上來源于NO₃^–RR而非污染物(圖4d)。¹⁵NH₃和¹⁴NH₃的產率通過平均核磁共振峰面積來量化。¹H NMR譜校正曲線與比色法紫外-可見分光光度法測量結果吻合較好，證明了氨生產效率試驗的可靠性。

圖4e是計時電流曲線。在恒定電壓下，只觀察到電流密度略有下降。連續電解24 h(圖4f)， Fe/Cu-HNG催化劑的FEs和NH₃產率分別保持在90%和~2400 μg h^-1 cm^-1，表明其具有優異的電化學穩定性。

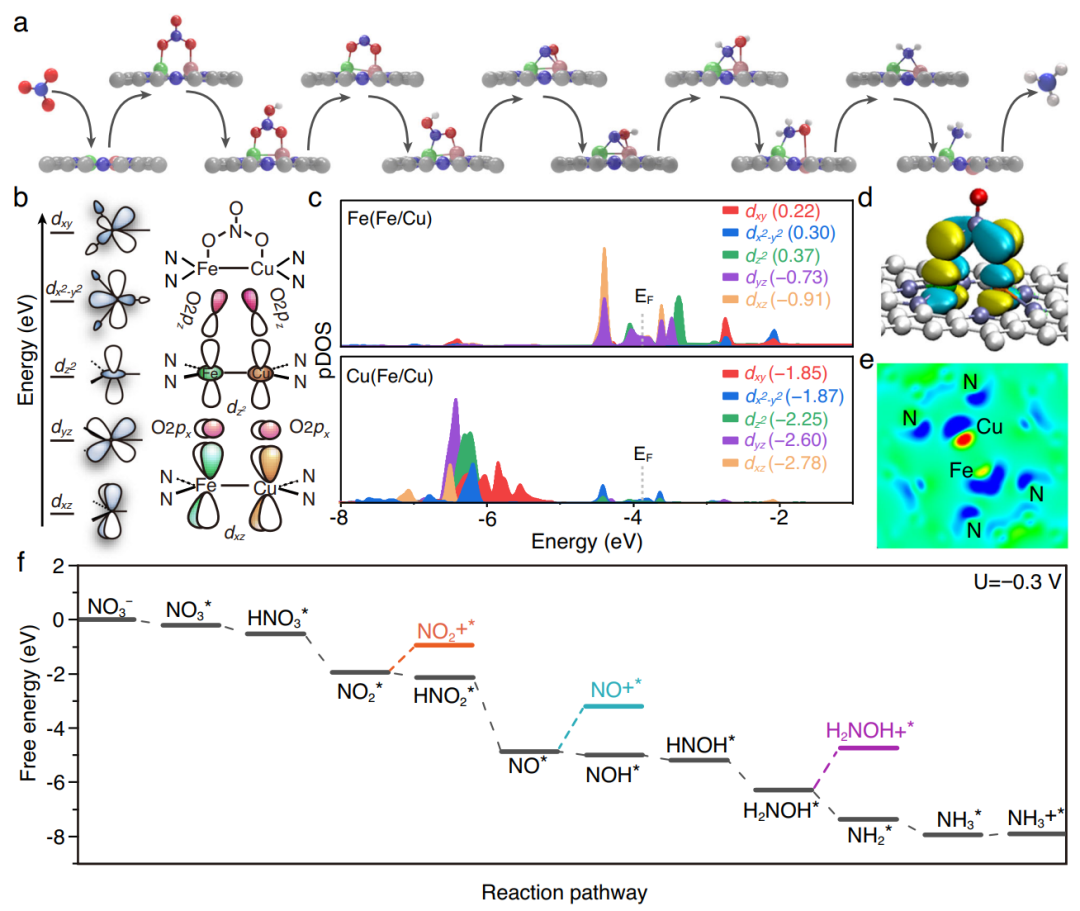

圖5. 催化機理的理論分析

根據DEMS測量，得到了NO₂、NO和NH₂OH的信號，這意味著最可能的反應途徑如圖5a所示。NO₃^–首先被吸附并形成*NO₃，由于NO₃^–的親和力較差，使得進一步還原變得困難，因此*NO₃起著重要的作用。接著，*NO₃就會被氫化形成*NO₃H，再被質子攻擊釋放出H₂O，生成*NO₂。經過氫化/脫水循環，*NO₂的還原順序為：*NO₂H→*NO→*NOH→*NHOH→*NH₂OH→*NH₂→*NH₃。最后一步是催化劑上NH₃的解吸。

基于分子軌道(MO)理論，作者在圖5b中繪制了3d軌道的能級分裂及其與NO₃的相互作用。圖5c給出了計算得到的Fe/Cu-HNG的d軌道的偏態密度(PDOS)。通過對這些3d軌道的積分，得到了每個d軌道的相對能級。它們的相對位置與圖5b中的MO理論分析一致。

此外，還對Fe/Cu-HNG上的NO₃進行了建模和分析。幾何優化后，NO₃的兩個氧原子能夠吸附在Fe/Cu雙位點上。圖5d為NO₃在Fe/Cu-HNG上相互作用的Wannier軌道，其中Fe/Cu的3d_xz軌道與NO₃的兩個氧的2p_x軌道成鍵，基本符合MO理論分析。

從d帶中心的角度可以理解，F(xiàn)e的3d軌道比Cu的高，可能導致大多數中間體的吸附更強。這些異?？赡苤饕怯僧愒佣垠w的構型引起的，圖5e中的電子密度差圖也證明了這一點。Fe將電子轉移到Cu上，形成極化金屬-金屬二聚體。

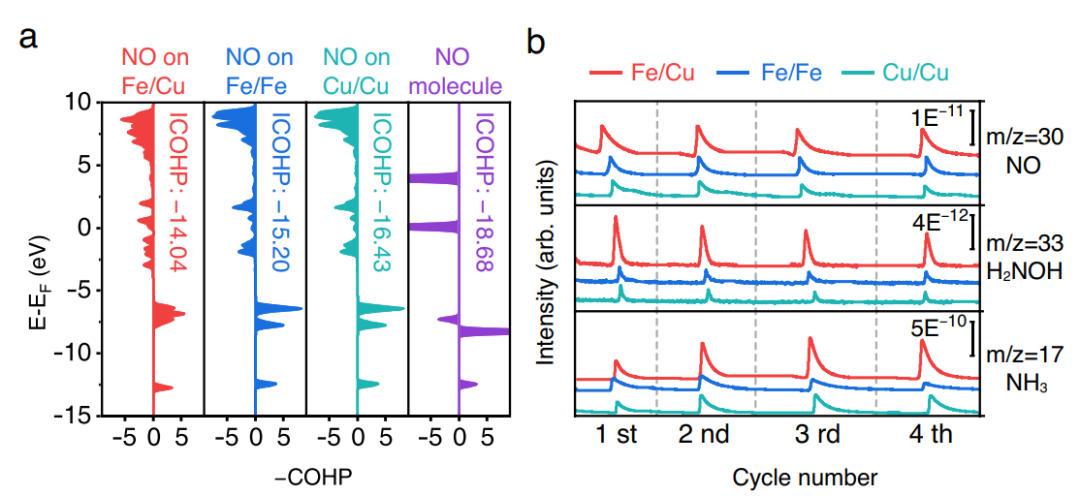

圖6. N-O鍵活化的理論與實驗分析

為了進一步闡明隨后的脫氧/氫化反應，作者計算了吸附在Fe/Cu、Fe/Fe和Cu/Cu雙原子位點上的NO分子的晶體軌道漢密爾頓布居(COHP)。圖6a中的綜合COHP (ICOHP)可以作為N-O活化的定量指標。與游離NO分子相比，NO分子在Fe/Fe和Cu/Cu位點上的活化程度不同。NO分子在Fe/Cu位點上的ICOHP相對較高(?14.04 eV)，表明由于異原子結構，N-O鍵明顯減弱。活化的N-O鍵將促進隨后的氫化。

作者進行了原位DEMS測量以驗證計算結果。從圖6b可以看出，F(xiàn)e/Cu與Cu/Cu(或Fe/Fe)的NO產率比在2左右。由于Fe/Cu位點的顯著活化，F(xiàn)e/Cu-HNG催化劑的NH₂OH/NH₄產率比Cu/Cu或Fe/Fe催化劑高8-10倍。還應注意的是，NH₃信號的強度比中間體高兩個數量級。這些實驗和理論結果證實，F(xiàn)e/Cu-HNG可以降低NO₃^–RR的能壘，激活NO分子，從而提高NH₃的產率和選擇性。

Fe/Cu diatomic catalysts for electrochemical nitrate reduction to ammonia，Nature Communications，2023.

https://www.nature.com/articles/s41467-023-39366-9
