国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

無負極全固態(tài)電池（ASSB）因其卓越的能量密度和安全性以及材料的經(jīng)濟性是下一代電動汽車的目標。然而，由于采用了無負極結(jié)構，鋰沉積（脫出）反應動力學遲緩，而且會形成界面空隙，因此要在室溫和低壓條件下同時運行電池并非易事。

在此，首爾國立大學Jang Wook Choi、現(xiàn)代汽車公司Samick Son團隊開發(fā)了一種無負極保護層，使硫化物基 ASSB 能夠在室溫和低壓（2 MPa）條件下工作。

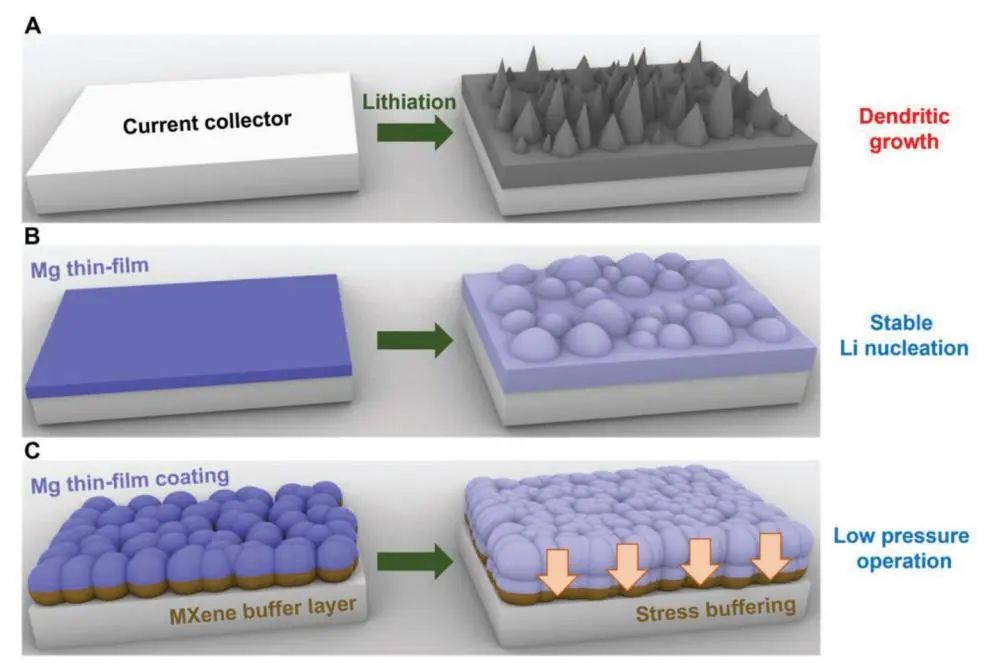

該保護層由一層鎂薄膜組成，可促進鋰（脫）沉積的可逆性，并在室溫下具有相當大的容量。此外，在鎂層下面還采用了額外的 Ti₃C₂T_x MXene 緩沖層，以引入低壓操作所需的延展性，使得電池即使在2MPa的低壓下也可通過抑制空隙的形成來維持電解質(zhì)-電極界面。

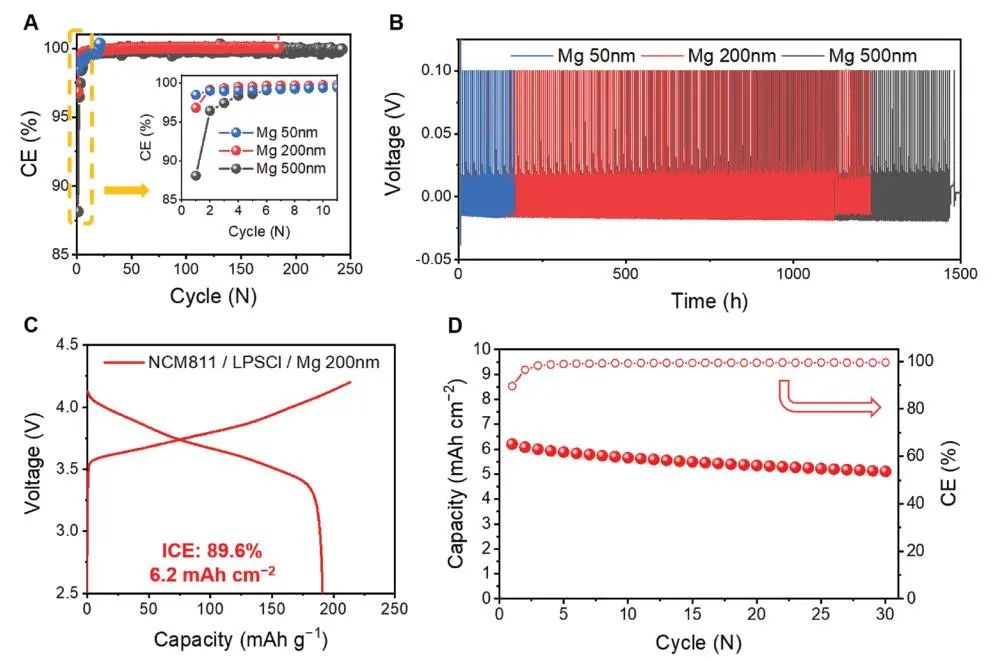

圖1. 電池性能

總之，該工作報告了一種雙層薄膜，作為硫化物無負極ASSB的保護層。由于鎂的鋰化能壘較低，選擇了鎂作為上層，使電池能在室溫下工作。

由于單獨的鎂層無法適應鋰沉積和剝離過程中電極的體積變化，因此在其下方集成并插入了韌性 MXene 層，以釋放機械應力，從而使電池能夠在低壓（即 2 MPa）下運行。

二維和三維微觀結(jié)構分析證實，高延展性雙層結(jié)構可通過緩沖應力來維持電極-電解質(zhì)界面。因此，該策略可使無負極 ASSB同時在室溫和低壓下工作。

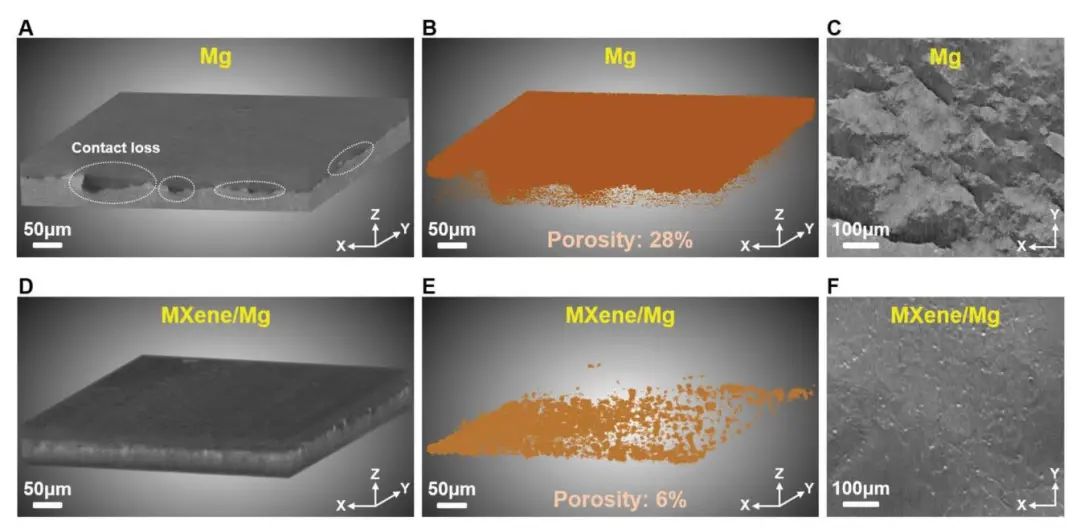

圖2. 電極-電解質(zhì)界面的X射線顯微鏡 (XRM) 和微計算機斷層掃描 (μCT)

Anode-Less All-Solid-State Batteries Operating at Room Temperature and Low Pressure, Advanced Energy Materials 2023 DOI: 10.1002/aenm.202301508

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/04/6c13314760/

?AEM：常溫低壓無負極全固態(tài)電池
