成果簡介

鋰硫電池具有超高的理論能量密度，具有廣闊的應用前景。然而，它們的循環壽命仍然較差，這主要與緩慢的多硫化鋰電極動力學有關。

清華大學張強教授、北京理工大學李博權副研究員等人發現多硫化物的溶劑化結構與多硫化物電極動力學相關。研究發現，強溶劑化電解質的溶劑化結構將導致負極的動力學加快，加速負極失效，而弱溶劑化電解質的溶劑化結構又會減緩正極動力學，導致電池容量損失加快。相比之下，具有中等溶劑化能力的電解質的溶劑化結構平衡了正極和負極動力學，提高了Li-S電池的循環性能。

研究發現，使用這種具有具有中等溶劑化能力的電解質時，由超薄鋰負極和高S負載的正極組裝的Li-S紐扣電池可以穩定循環146圈。當組裝成軟包電池時，能量密度可達338 Wh kg-1，并可穩定循環運行30圈。本研究闡明了多硫化物溶劑化結構與電極動力學之間的關系，為長循環鋰硫電池的合理電解質設計提供了啟示。

相關工作以《Correlating Polysulfide Solvation Structure with Electrode Kinetics towards Long-Cycling Lithium–Sulfur Batteries》為題在《Angewandte Chemie International Edition》上發表論文。

相關報道可見：

成果簡介

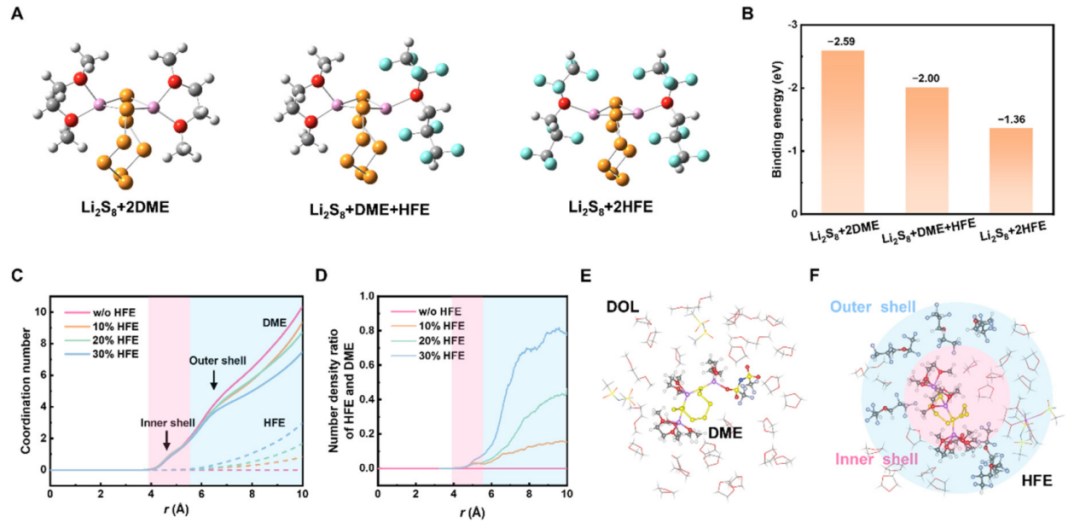

圖1 LiPS溶劑化結構的理論模擬

通過密度泛函理論(DFT)計算，首次研究了1,2-二甲氧基乙烷(DME)和氟醚(HFE)對電解質溶劑化能力的影響。構建由一個Li₂S₈分子與兩個DME、一個DME和一個HFE以及兩個HFE組成的模型來代表不同溶劑化能力的電解質(圖1A)。Li₂S₈與溶劑之間的結合能作為溶劑化能力的指標。Li₂S₈與兩個DME之間的結合能為-2.59 eV，由于給電子能力強和DME分子的螯合作用，Li₂S₈與兩個DME的結合能是三種體系中最高的(圖1B)。然而，當DME取代HFE后，Li₂S₈與DME和HFE的結合能以及Li₂S₈與兩個HFE的結合能分別為-2.00 eV和-1.36 eV，表明HFE的溶劑化能力較弱。此外，Li₂S₄與不同溶劑分子的結合能也得出了相同的結論。由此可見，電解質中HFE含量的增加會降低電解質的溶劑化能力。

通過分子動力學(MD)模擬進一步揭示了不同溶劑化能力的電解質得到的LiPS的溶劑化結構。選擇Li₂S₈作為典型的LiPS。MD模擬系統由1.0 M[S] Li₂S₈的DOL和DME(1:1，vol.)組成，其中不含，或者含有10%、20%或30%的HFE。在不同HFE含量的電解質體系中，以S₈^2-為中心的溶劑的配位數(CN)是不同的(圖1C)。在DME的CN-半徑剖面上出現了兩個高原。其中，第一個平臺出現在3.9 ?~5.5 ?的位置，第二個平臺出現在大于5.5 ?的位置，分別定義為內、外溶劑化殼層。需要注意的是，在不同HFE含量的電解質體系中，DME的CN在內殼中是相同的，而在外殼中DME的CN隨著HFE含量的增加而降低。相反，HFE只出現在外殼中，隨著HFE含量的增加，HFE的CN也隨之增加。

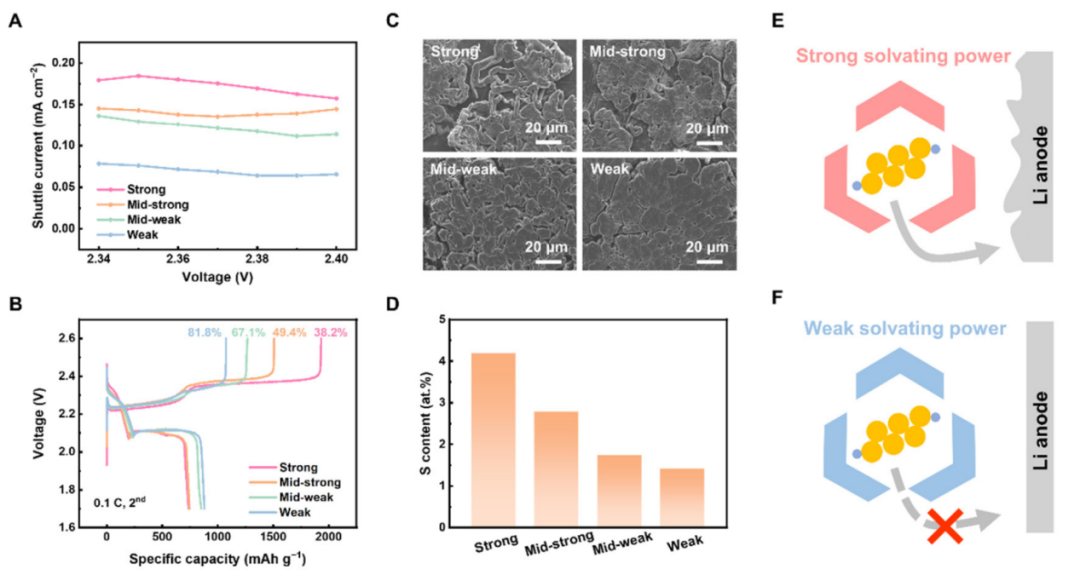

圖2 LiPSs的負極動力學

根據模擬結果，制備了不同HFE含量(0%、10%、20%和30%)的電解質，并分別用不同的溶劑化能力(分別表示為強、中強、中弱和弱)來實現不同的LiPS溶劑化結構。無HFE樣品采用傳統的DOL/DME電解質進行比較。此外，還對電解質體系的電極動力學和電池性能進行了實驗研究。由強溶劑化動力電解質衍生的LiPSs的溶劑化結構簡稱為強溶劑化結構，其他體系的名稱也類似。

首先定量評價了LiPS溶劑化結構與負極動力學之間的關系。在不含LiNO₃的Li-S紐扣電池中測量了穿梭電流，作為LiPSs與鋰金屬反應的負極動力學指標。在2.34~2.40 V的電壓范圍內，隨著電解質溶劑化能力的降低，穿梭電流逐漸下降，表明LiPSs與Li金屬之間的寄生反應受到抑制，且弱溶劑化結構降低了LiPSs負極動力學(圖2A)。在不含LiNO₃的Li-S電池中進一步分析了庫侖效率(CE)，以確定LiPSs的負極動力學。強、中強、中弱和弱溶劑化結構的初始CE分別為38.2%、45.4%、67.1%和81.8%，與穿梭電流試驗結果一致。因此，隨著LiPS溶劑化結構溶劑化能力的降低，LiPS負極動力學降低(圖2B)。

通過對循環鋰電池的后期分析，進一步證明了負極動力學的影響。從SEM圖像可以看出，循環5次后，具有強溶劑化結構的電解質中的Li沉積疏松多孔，可以明顯觀察到樹枝狀的Li(圖2C)。然而，隨著溶劑化能力的降低，沉積的鋰變得更加致密和光滑。特別是，弱溶劑化結構產生了塊狀的鋰沉積，其直徑約為20 μm。利用XPS分析了SEI的組成。在強溶劑化(4.18%)、中強溶劑化(2.79%)、中弱溶劑化(1.74%)和弱溶劑化(1.41%)結構中，SEI中S含量依次降低(圖2D)。S的存在形態與不同的溶劑化結構相似，既有高價態(Li₂SO₄和Li₂SO₃)，也有低價態(Li₂S、Li₂S₂和LiPSs)。

此外，不同溶劑化結構的SEI中F原子含量和種類分布相似，CV測試驗證了HFE在Li金屬負極上的還原穩定性很高。因此，HFE不參與SEI的形成，電極動力學的差異主要歸因于不同的溶劑化結構。簡而言之，更強的溶劑化結構誘導更快的LiPS陽極動力學。弱溶劑化結構抑制了LiPSs與Li金屬之間的寄生反應，提高了Li金屬負極的穩定性(圖2E和2F)。

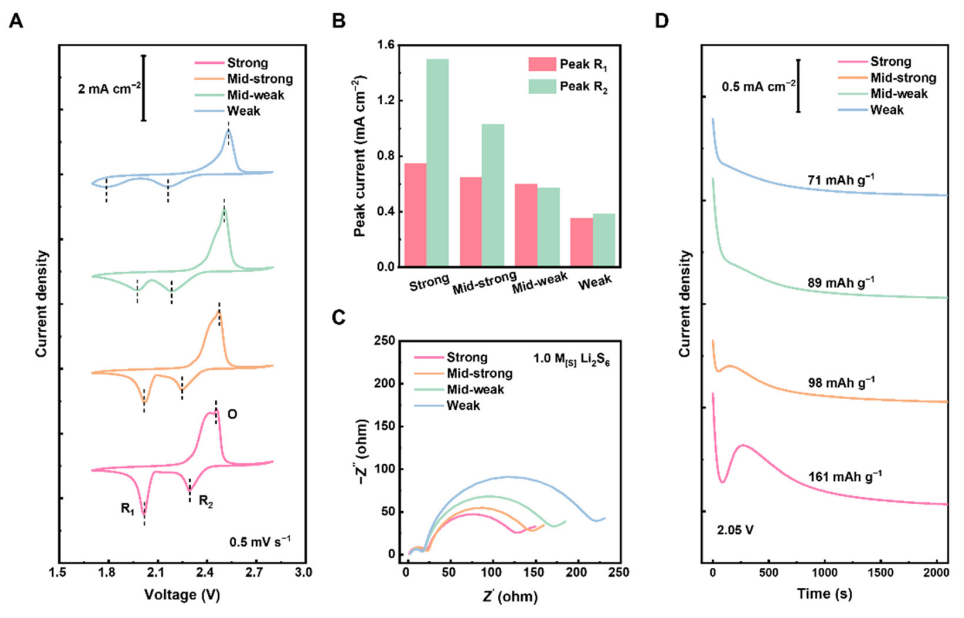

圖3 LiPSs的正極動力學

另一方面，作者評價了不同溶劑化結構的LiPSs的正極動力學。首先，通過CV測試了電池的整體正極動力學。在1.7~2.8 V的電壓窗內，顯示兩個還原峰和一個氧化峰，分別記為R₁峰、R₂峰和O峰(圖3A)。R₁峰出現在2.02、2.01、1.97和1.78 V處，分別為強、中強、中弱和弱溶劑化結構。R₂峰值與R₁峰值的趨勢相同，分別出現在2.30 V、2.25 V、2.18 V和2.16 V。相反，隨著溶劑化能力的降低，O峰呈現右移，分別出現在2.45、2.47、2.50和2.53 V。R₁、R₂和O峰的位移表明，隨著溶劑化結構的溶劑化能力降低，氧化還原動力學減慢，相應的電壓極化增加。從CV曲線進一步得到峰值電流。當溶劑化結構從強到弱變化時，R₁峰的峰值電流從0.75減小到0.35 mA cm^-2，R₂峰的峰值電流從1.5減小到0.38 mA cm^-2(圖3B)。電壓極化增大，峰值電流減小，表明弱溶劑化結構導致LiPSs正極動力學緩慢。

考慮到正極過程中的多相轉化反應，分別研究了液-液和液-固轉化動力學。利用Li₂S₆對稱電池的電化學阻抗譜(EIS)定量評價了溶解LiPSs之間的液-液轉化動力學。用兩個CP電極和含有Li₂S₆的電解質組裝Li₂S₆對稱電池。從強溶劑化結構到弱溶劑化結構，高頻區接觸電阻(R_con)和低頻區電荷轉移電阻(R_ct)急劇增加。增大的R_ct表明，隨著溶劑化能力的降低，液-液轉化動力學緩慢。同時，在Li | Li₂S₈電池中，通過計時電流成核試驗研究了LiPSs向Li₂S轉變的液固轉化動力學。如圖3D所示，給出了2.05 V時的電流響應曲線，并根據積分面積得到了Li₂S沉積容量。由強到弱的溶劑化結構使Li₂S的沉積容量分別降低了161、98、89和71 mAh g^-1，表明弱溶劑化結構抑制了Li₂S的沉積。因此，隨著溶劑化能力的降低，液-液和液-固轉化過程的陰極動力學變得更加緩慢。

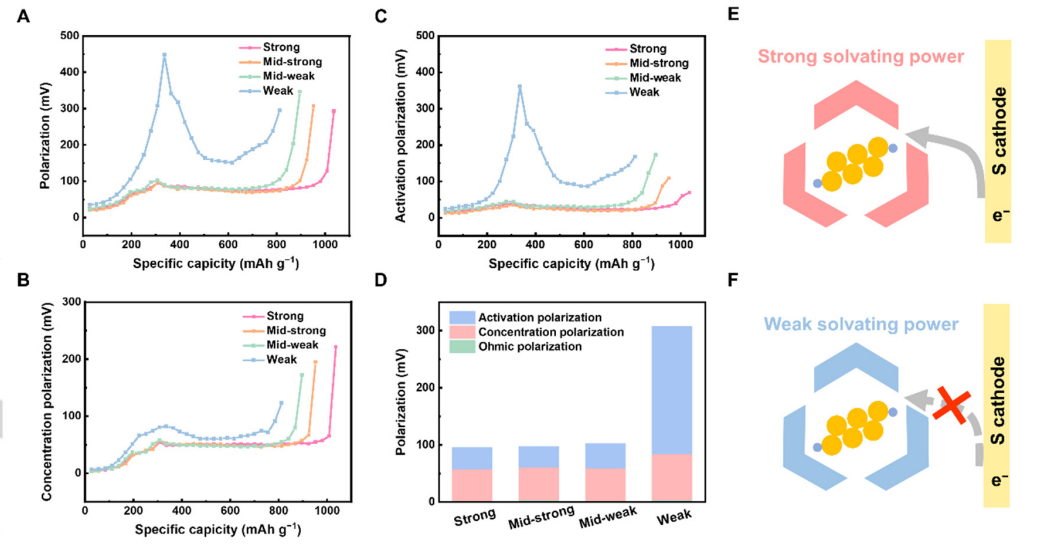

圖4 LiPSs的正極動力學的極化解耦研究

隨著溶劑化能力的降低，特別是對于弱溶劑化結構的電池，工作電壓急劇下降，導致極化大，正極動力學延遲。通過比較電池的平衡電壓和工作電壓，總極化如圖4A所示。根據EIS結果，歐姆電阻非常低，可以合理地忽略歐姆極化(?_ohm)的變化。因此，?_ohm在整個放電過程中被認為是一個常數。

通過進一步解耦總極化，發現濃差極化(?_con)從強溶劑化結構到弱溶劑化結構略有增加，表明傳質限制較小(圖4B)。相反，活化極化(?_act)表現出急劇增加，特別是對于具有弱溶劑化結構的電池，其在336 mAh g^-1的比容量下達到362 mV(圖4C)。巨大的?_act出現在第一和第二平臺的過渡區，這可能是由于Li₂S成核和沉積的阻礙所致。解耦極化的比容量為308 mAh g^-1，如圖4D所示。溶劑化結構由強變?yōu)槿酰?_con從55 mV增加到81 mV， ?_act從38 mV增加到223 mV。?_act在總極化中所占的比例從40.2%急劇上升到72.5%，表明?_act的增加是正極動力學緩慢的決定性因素。因此，LiPSs的強溶劑化結構促進了LiPSs的正極動力學，而弱溶劑化結構導致正極動力學緩慢，并在相變過程中引起嚴重的活化極化(圖4E和4F)。

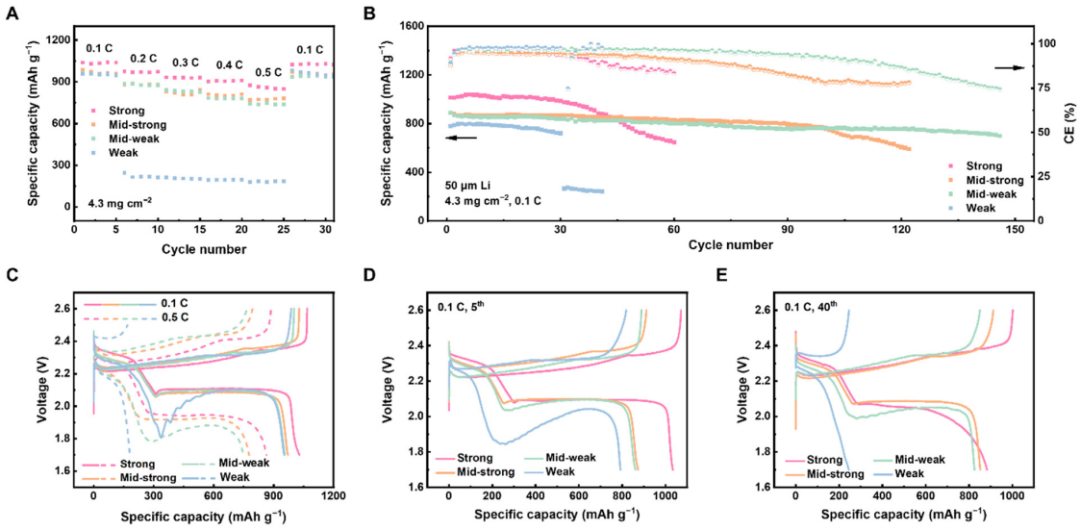

圖5 Li-S紐扣電池在不同溶劑化結構下的性能

綜上所述，強溶劑化結構的快速負極動力學和弱溶劑化結構的緩慢正極動力學都限制了Li-S電池的循環穩定性。由中等溶劑化動力電解質衍生的優化溶劑化結構有望平衡正極和負極動力學，實現長循環鋰硫電池。

作者評價了不同溶劑化結構電解質對鋰硫電池的影響。采用厚度為50 μm的超薄鋰負極、4.3 mg cm^-2的高S負載正極來組裝Li-S電池，電解質/S(E/S)比為6.1 μL mg^-1。正如預期的那樣，具有強溶劑化結構的Li-S電池表現出最優異的倍率性能。在0.1 C時，不僅可以提供1040 mAh g^-1的高比容量，而且在0.5 C的高倍率下也可以實現874 mAh g^-1的比容量(圖5A)。中等強溶劑化結構和中等弱溶劑化結構的Li-S電池在各倍率下的容量均較差，但仍可接受。值得注意的是，具有弱溶劑化結構的Li-S電池在0.1 C時僅提供956 mAh g^-1的比容量，而在0.2 C或更高的倍率下則呈現懸崖狀下降，至243 mAh g^-1以下。根據圖5B，具有強、中強和中弱溶劑化結構的Li-S電池的工作電壓在0.1 C時相似。相反，在具有弱溶劑化結構的Li-S電池中，由于上文評估的?_act較大，在第一和第二平臺之間的過渡區域觀察到電壓下降。在0.5 C的高倍率下，從強溶劑化結構到弱溶劑化結構的電壓極化明顯增加。值得注意的是，當?_act超過截止電壓時，弱溶劑化結構的電壓比容量曲線僅呈現一個平臺。紐扣型鋰硫電池的倍率性能證明了具有強溶劑化結構的電解質具有快速正極動力學。

在0.1 C下進一步評價鋰硫電池的循環性能，隨著溶劑化結構的溶劑化能力降低，CE從低到高的順序，在第38、65和106圈循環時，分別在強、中強和中弱溶劑化結構下下降到90%(圖5C)。此外，具有中弱溶劑化結構的Li-S電池具有146圈的超長循環壽命，初始比容量為887 mAh g^-1，由于正極和負極動力學平衡，容量保持率為78.5%。同樣，具有中等強溶劑化結構的Li-S電池的循環壽命為122圈，初始比容量為889 mAh g^-1，容量保持率為66.5%。相比之下，具有強溶劑化結構的Li-S電池在30圈循環后容量迅速下降，在60圈循環后容量保持率較低，為63.7%，盡管初始比容量最高為1013 mAh g^-1。

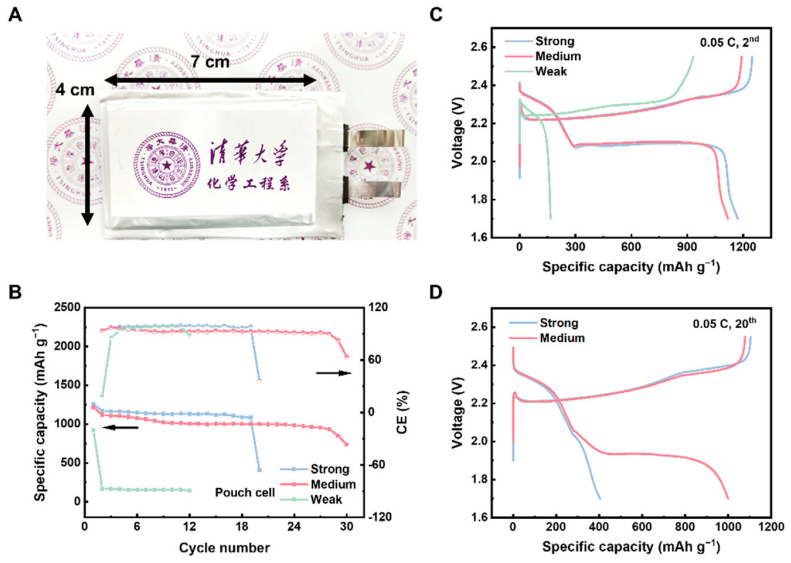

圖6 使用不同溶劑化結構的電解質時，鋰-硫軟包電池的性能

為了進一步驗證溶劑化結構與電極動力學之間的關系，在實際條件下實現長循環鋰硫電池，組裝并評估了鋰硫軟包電池。具有中等溶劑化結構的Li-S電池具有30圈循環壽命，初始能量密度為338 Wh kg^-1。

具有強溶劑化結構的Li-S電池的循環壽命僅有19圈，而具有弱溶劑化結構的Li-S電池僅在第一次循環中正常循環。具體來說，在第2個循環中，強溶劑化結構和中等溶劑化結構的放電曲線都出現了兩個典型的放電平臺，而弱溶劑化結構的放電曲線由于正極動力學緩慢，只出現了一個短暫的放電平臺(圖6C)。在第20圈循環時，具有中等溶劑化結構的軟包電池在電壓極化放大的情況下提供了完整的第二次放電平臺，并提供了高達999 mAh g^-1的高比容量。相反，具有強溶劑化結構的電池表現出傾斜且較短的第二放電平臺，這是由于快速的LiPS負極動力學導致Li負極被破壞(圖6D)。

文獻信息

Correlating Polysulfide Solvation Structure with Electrode Kinetics towards Long-Cycling Lithium–Sulfur Batteries，Angewandte Chemie International Edition，2023.

https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202309968
