成果簡介

三維（3D）離子共價有機框架（COF）膜有望打破離子電導率和離子選擇性之間的權衡，但其還處于等待開發階段?；诖耍?strong>天津大學姜忠義教授（通訊作者）等人報道了利用雙酸介導的界面聚合策略，制備了一種高效、選擇性離子傳輸?shù)?D磺酸功能化COF（3D SCOF）膜。在兩種酸包含的有機-水兩相體系中，通過磺酸功能化醛單體和四-(4-苯基)甲烷單體的反應組裝，制備了3D SCOF膜。3D SCOF膜具有充分延伸和高度互連的傳輸通道、亞1 nm的超微孔尺寸、豐富的磺酸基，可快速傳輸質子和陽離子，并對陰離子有很高的選擇性。

在90 °C、100%相對濕度（RH）下，3D SCOF膜具有843 mS cm^?1的高質子導電性。作為一種概念驗證應用，通過滲透能轉換來評估3D SCOF膜的離子選擇性。通過混合人工海水和河水，3D SCOF膜的功率密度達到21.2 W m^?2，是商業化基準的4倍以上，離子選擇性達到創紀錄的0.976，同時能量轉換效率達到45.3%。在500倍鹽濃度梯度下，功率密度達到69.6 W m^?2，表明該膜適用于高鹽環境。本研究為3D離子COF膜提供了一種替代方法，并促進了3D COF膜在離子傳輸和分離中的應用。

研究背景

離子導電膜可實現選擇性和高效的離子傳輸，在與電化學能量相關的應用中是非常理想的。然而，在離子電導率和膜的選擇性之間往往存在權衡，因為選擇性依賴于比水合離子更小的孔徑，而更小的孔徑又導致離子電導率顯著降低。

各種結構致密、通道孔徑小的聚合物膜被開發出來用于選擇性離子傳輸，但柔性鏈段自組裝形成的長而不連續的通道在很大程度上阻礙了離子的傳遞。通過精確控制層間距有望實現高離子選擇性，但納米片之間空間的曲折路徑和不足的電荷密度往往導致高傳質電阻和離子電導率不足。因此，制造同時具有高導電性和選擇性的離子膜還面臨著巨大的挑戰。

離子共價有機框架（COF）膜是一種多孔晶體材料，由于其永久有序的通道和精確的離子基團排列，顯示出作為高性能離子導體的巨大潛力?；诓煌S度的共價連通性，COFs被分為二維（2D）結構和三維（3D）網絡，其中3D COFs具有狹窄的孔徑，在約0.5-1.5 nm范圍內，為分離離子提供了有前途的途徑。

同時，3D COFs具有3D開放的空間結構和多向、互聯的網絡，離子傳輸效率更高。但是，由于在非平面構建塊的組裝和成膜過程的控制方面的挑戰，只有少數的3D COF膜被報道。特別是，制備具有微孔互聯、離子基團豐富的3D離子型碳納米管膜尚未見報道。

圖文導讀

合成與表征

以2, 5-二羥基對苯二甲酸為原料合成3, 3′-((2, 5-二甲酰-1, 4-苯基)二(氧))二(丙烷-1-磺酸)單體（單體A），并與四面體四-(4-苯基)甲烷單體（單體B）組裝生成側鏈磺酸功能化三維骨架（3D SCOF）。作者發明了雙酸介導的界面聚合策略，將單體A溶解在乙酸水溶液中，單體B溶解在辛酸中。將含胺單體的有機相緩慢添加到含醛單體的水相頂部形成雙層，在不受干擾的條件下，在20 ℃下保持界面反應3天。

然后收集在界面處形成的自支撐式3D SCOF膜，依次用四氫呋喃、丙酮、水和乙醇徹底清洗。所制備的3D SCOF膜完整、無缺陷、柔韌性強、機械強度高。此外，TEM能譜圖顯示，C、O、N、S元素在3D SCOF膜中均勻分布，證實了其結構均勻。

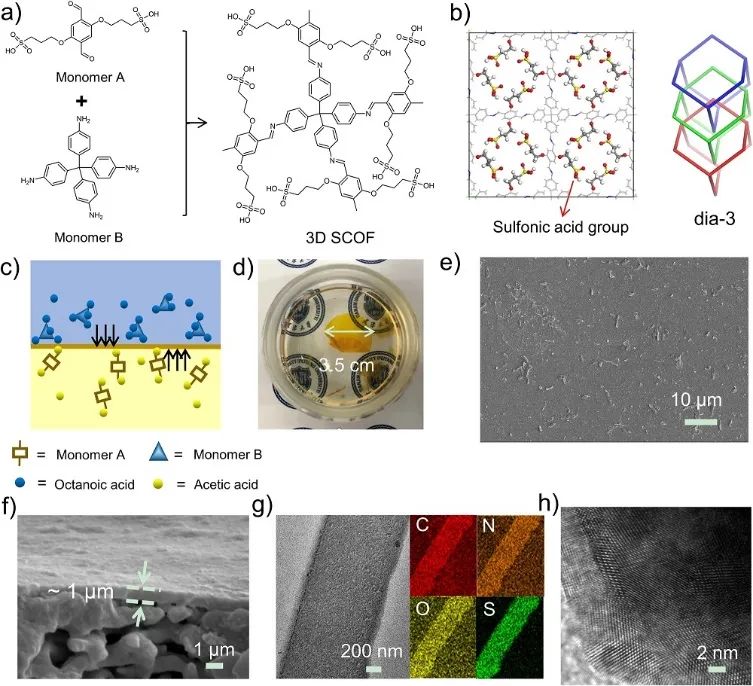

圖1. 3D SCOF膜的制備及形態表征

圖2. 3D SCOF膜的結構表征及膜生長機理示意圖

膜的性能

3D SCOF膜的質子電導率隨著溫度的升高而增加，在90 °C, 100% RH時，質子電導率達到最大值，為843 mS cm^?1。3D SCOF膜的質子電導率達到了最先進的PEMs的3倍，突出了3D SCOF膜在高效離子傳輸方面的應用潛力。3D SCOF膜在60 °C、100% RH下運行一周后，其質子電導率基本保持不變，表明膜結構穩定。

在人工河水（0.01 M NaCl）和海水（0.5 M NaCl）體系下，3D SCOF膜在V=0時，凈離子電流為4.8 μA，表明3D SCOF膜具有從高濃度側向低濃度側的凈陽離子通量，表明膜的陽離子選擇性。在0.5 M和0.01 M NaCl處理下，Debye長度分別為0.86和6.1 nm，相應的能量轉換效率達到了45.3%，是已報道的最高值。

此外，3D SCOF膜的功率密度達到了21.2 W m^?2，超過了目前大多數報道的1D和2D納米流體通道膜系統，是商業化基準值（約5 W m^?2）的四倍多。同時，在50倍濃度梯度下，運行6天后，功率密度的下降可以忽略不計，歸因于3D SCOF膜具有良好的化學和物理結構穩定性。在500倍濃度梯度下，最大功率密度可達到約69.6 W m^?2，表明3D SCOF膜在高濃度鹽環境下的應用可行性。

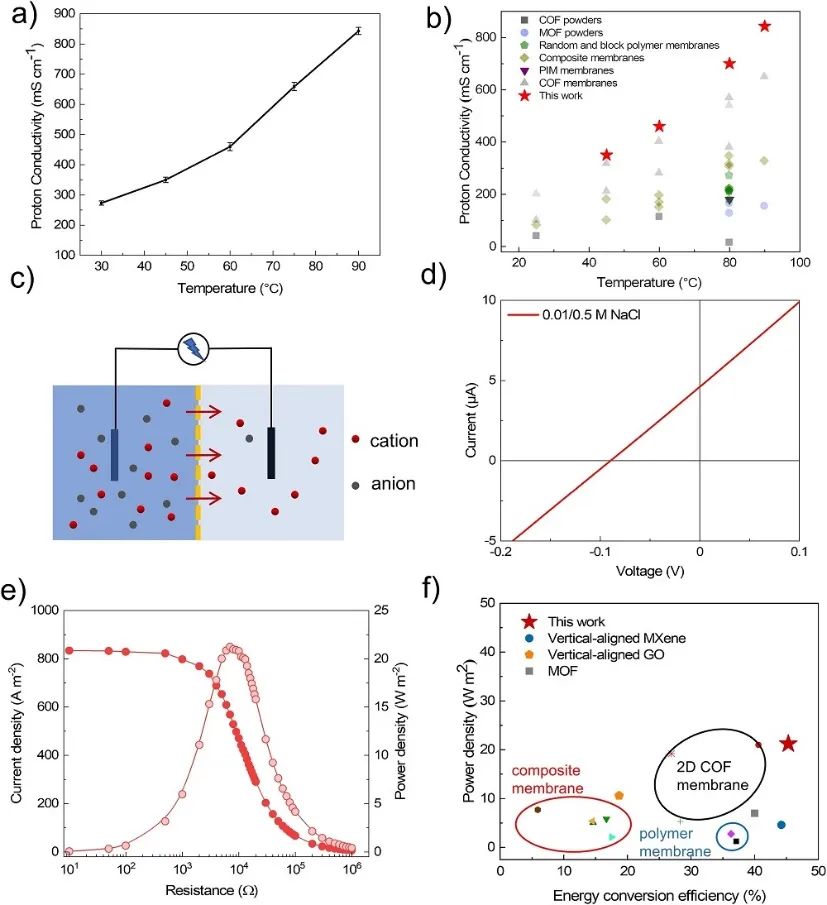

圖3. 3D SCOF膜的質子傳導和滲透能轉換性能

文獻信息

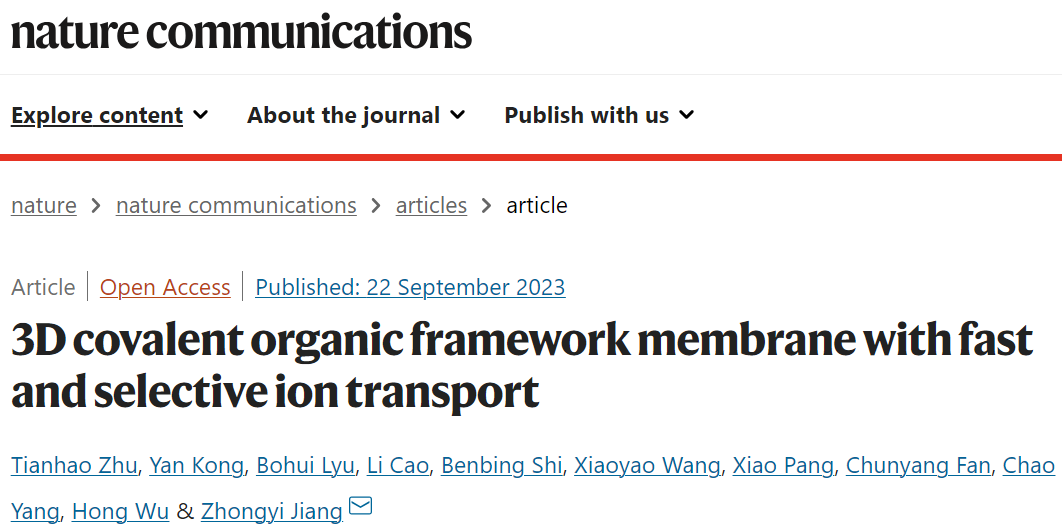

3D covalent organic framework membrane with fast and selective ion transport. Nature Communications, 2023, DOI: 10.1038/s41467-023-41555-5.
