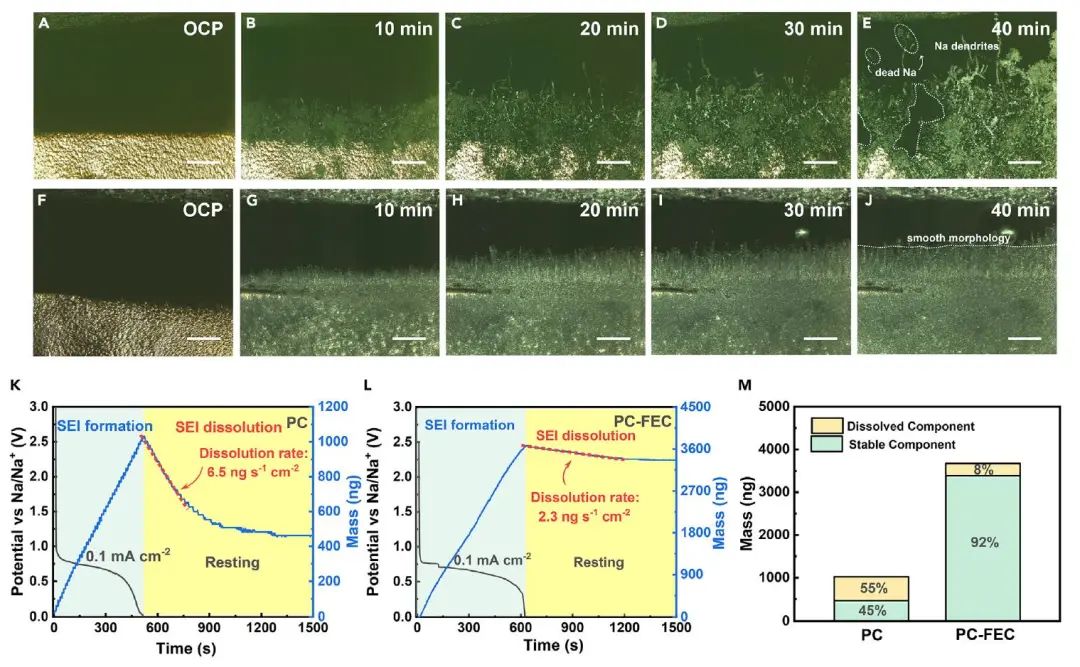

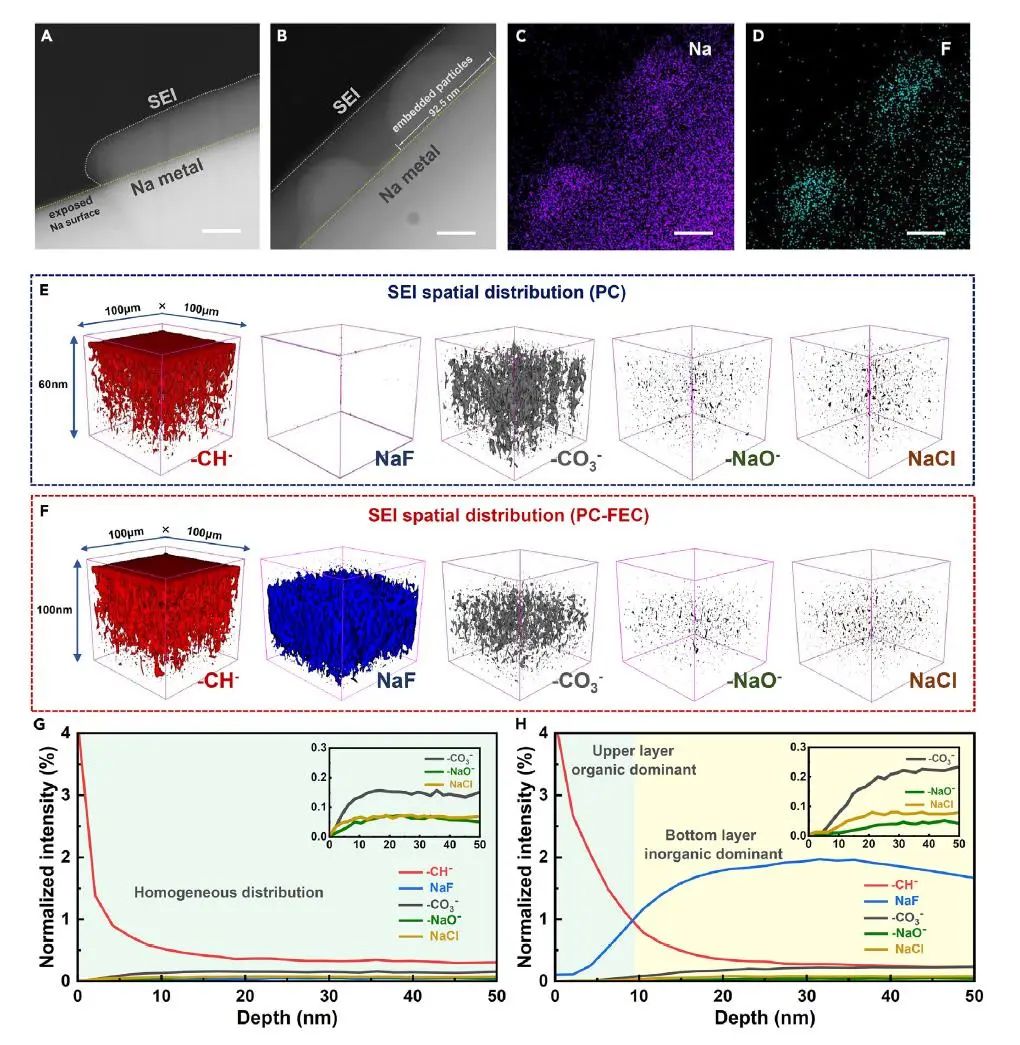

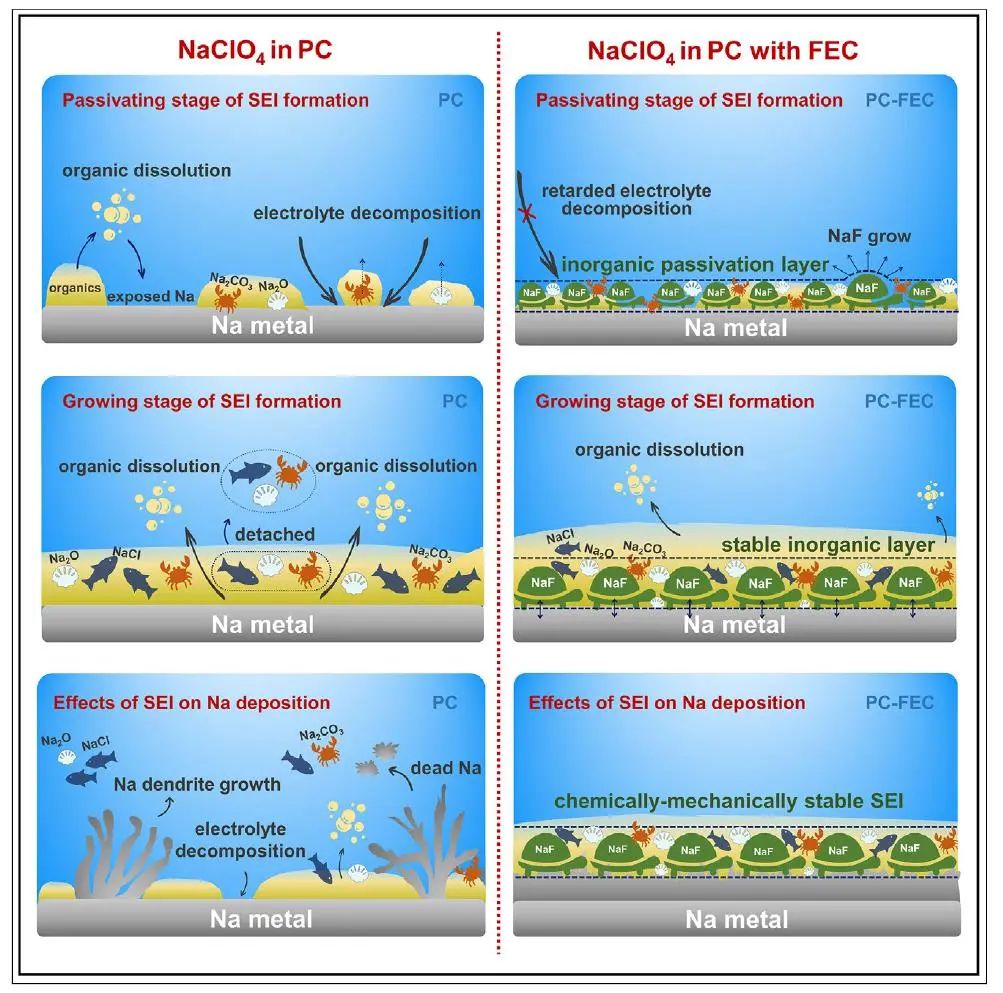

固體電解質(zhì)界面(SEI)的不穩(wěn)定性和易碎性限制了Na金屬負(fù)極的應(yīng)用。盡管大量研究工作致力于探究其化學(xué)成分和物理性質(zhì),但由于缺乏時(shí)間和空間分辨率,對(duì)其形成過(guò)程的直接觀察仍然是一個(gè)挑戰(zhàn)。在此,北京大學(xué)潘鋒教授、楊盧奕研究員等人通過(guò)結(jié)合原位探測(cè)技術(shù),展示了SEI形成過(guò)程中與SEI不穩(wěn)定性相關(guān)的兩個(gè)關(guān)鍵階段。結(jié)果表明,在初始(鈍化)階段未均勻鈍化的Na金屬將在隨后(生長(zhǎng))階段會(huì)引發(fā)不受限制的電解質(zhì)分解和均勻的組分分布。此外,具有均勻分布組分的SEI比從致密鈍化層演變而來(lái)的層狀結(jié)構(gòu)的SEI具有更高的溶解度。圖1. SEI在PC和PC-FEC中的穩(wěn)定性具體而言,本文利用多種原位表征技術(shù)相結(jié)合,共同揭示了不同電位下Na負(fù)極SEI不穩(wěn)定機(jī)制和SEI演化的動(dòng)態(tài)過(guò)程。結(jié)合原位三維激光共聚焦顯微鏡和電化學(xué)石英晶體微量天平監(jiān)測(cè),研究了不同電解質(zhì)中形成的SEI不穩(wěn)定性。通過(guò)原位原子力顯微鏡確定了兩個(gè)SEI演化階段(即鈍化階段和生長(zhǎng)階段)。進(jìn)一步研究發(fā)現(xiàn),在鈍化階段缺乏有效的鈍化層將導(dǎo)致在接下來(lái)的生長(zhǎng)階段發(fā)生嚴(yán)重的電解質(zhì)分解和組分溶解。最后,結(jié)合冷凍透射電鏡和飛行時(shí)間二次離子質(zhì)譜證明了在沒(méi)有鈍化效應(yīng)的情況下,有機(jī)和無(wú)機(jī)組分傾向于均勻分布,在沒(méi)有足夠機(jī)械支撐的情況下表現(xiàn)出高溶解性。相比之下,預(yù)成型的鈍化層表現(xiàn)出更高的穩(wěn)定性??傊?,本工作開(kāi)發(fā)的方法——結(jié)合多個(gè)原位表征系統(tǒng),可進(jìn)一步研究其他沉積型負(fù)極的界面演變,例如堿金屬負(fù)極,鋅負(fù)極等。圖2. SEI成分的內(nèi)部空間分布In situ probing the origin of interfacial instability of Na metal anode, Chem 2023 DOI: 10.1016/j.chempr.2023.06.002
