国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

鉀離子電池（PIB）在低溫儲能方面很有前景。然而，目前對低溫PIB的研究僅限于利用鉀金屬作為負極的半電池，并且由于缺乏可行的負極材料和兼容的電解質(zhì)，實現(xiàn)可充電全電池面臨挑戰(zhàn)。

在此，北京航空航天大學王華教授團隊通過使用硬碳(HC)負極與匹配的電解質(zhì)以及兼容的正極，成功地制造了第一個低溫鉀離子電池。HC中鉀的存儲依賴于缺陷吸附、層間共插和納米孔填充，使完整的電池在?40℃時具有優(yōu)異的電化學性能。值得注意的是，整個儲鉀過程的電阻值和反應活化能都很低，表明溫度對HC電極電化學性能的影響最小。

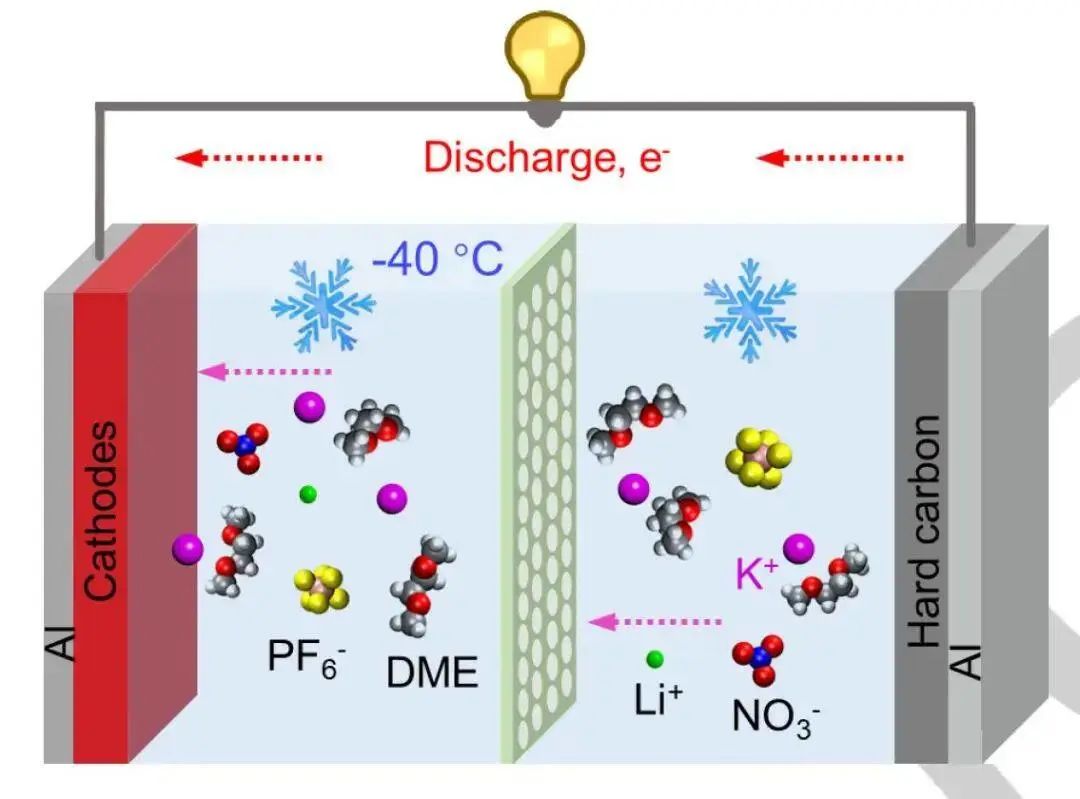

圖1. HC電極K存儲機理示意圖

總之，該工作利用HC負極與匹配的電解質(zhì)以及兼容的正極，首次成功制備了低溫可充電的鉀離子全電池。這歸功于HC獨特的儲鉀機制，即在高電位斜坡區(qū)通過缺陷吸附，然后在低電位平臺區(qū)通過層間共插和納米孔填充。

實驗表征和理論計算表明擴散系數(shù)的提高和K+溶劑化的共插層現(xiàn)象促進了反應的動力學。同時，匹配的電解質(zhì)表現(xiàn)出較低的液相溫度、較低的粘度和較高的離子電導率。這些優(yōu)點有助于降低溫度對HC電極電化學性能的影響。

因此，HC在0.2C、- 40℃的條件下可提供175 mAh g^-1高容量 (室溫容量的68%)。當與不同的正極(FeHCN或PTCDA)配對時電池在?40°C下依舊可實現(xiàn)良好的再充電性能。特別是PTCDA//HC全電池在?40℃下提供了89 mAh g^-1的可觀容量。該工作代表PIBs的發(fā)展取得了重大進步。

圖2. 基于HC負極的全電池在?40℃下的電化學性能

Rechargeable Potassium-Ion Full Cells Operating at ?40 °C,?Angewandte Chemie International Edition?2023 DOI: 10.1002/anie.202307122

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/09/30/5993d1f308/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

北航王華團隊Angew.：在-40℃下工作的可充電鉀離子全電池

相關推薦
