国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

物理所Nature子刊：硫化物固體電解質(zhì)實現(xiàn)長循環(huán)全固態(tài)Li-In||TiS2電池

無機硫化物固態(tài)電解質(zhì)，特別是Li₆PS₅X（X = Cl、Br、I），由于其高離子電導率和低成本，被認為是開發(fā)全固態(tài)電池的可行材料。然而，這類固態(tài)電解質(zhì)在潮濕空氣環(huán)境中存在結構和化學不穩(wěn)定的問題，并且缺乏與層狀氧化物正極活性材料的相容性。

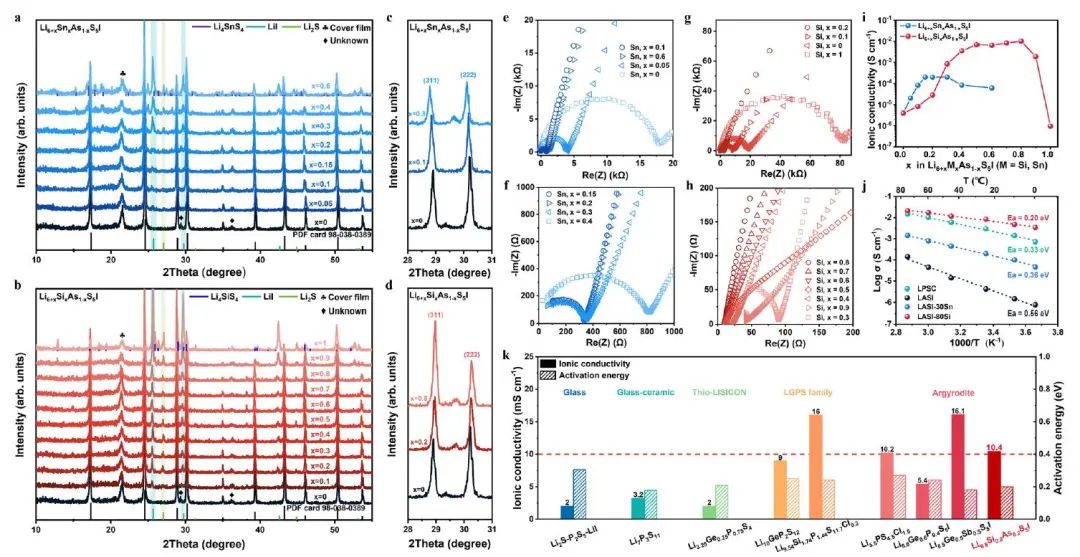

在此，中科院物理所吳凡教授、李泓教授等人合成并系統(tǒng)研究了一類鋰離子導體Li_6+xM_xAs_1-xS₅I(M=Si, Sn)，制備了一種多功能硫化物電解質(zhì)LASI-80Si。通過調(diào)整Si⁴⁺取代As⁵⁺的含量，在25°C下，LASI-80Si顆粒的離子電導率達到了10.4 mS cm^?1，活化能為0.20 eV。研究表明，額外的Li⁺離子占據(jù)了LASI-80Si的高能位點，激活了籠內(nèi)協(xié)同遷移和低能壘的籠間遷移途徑。

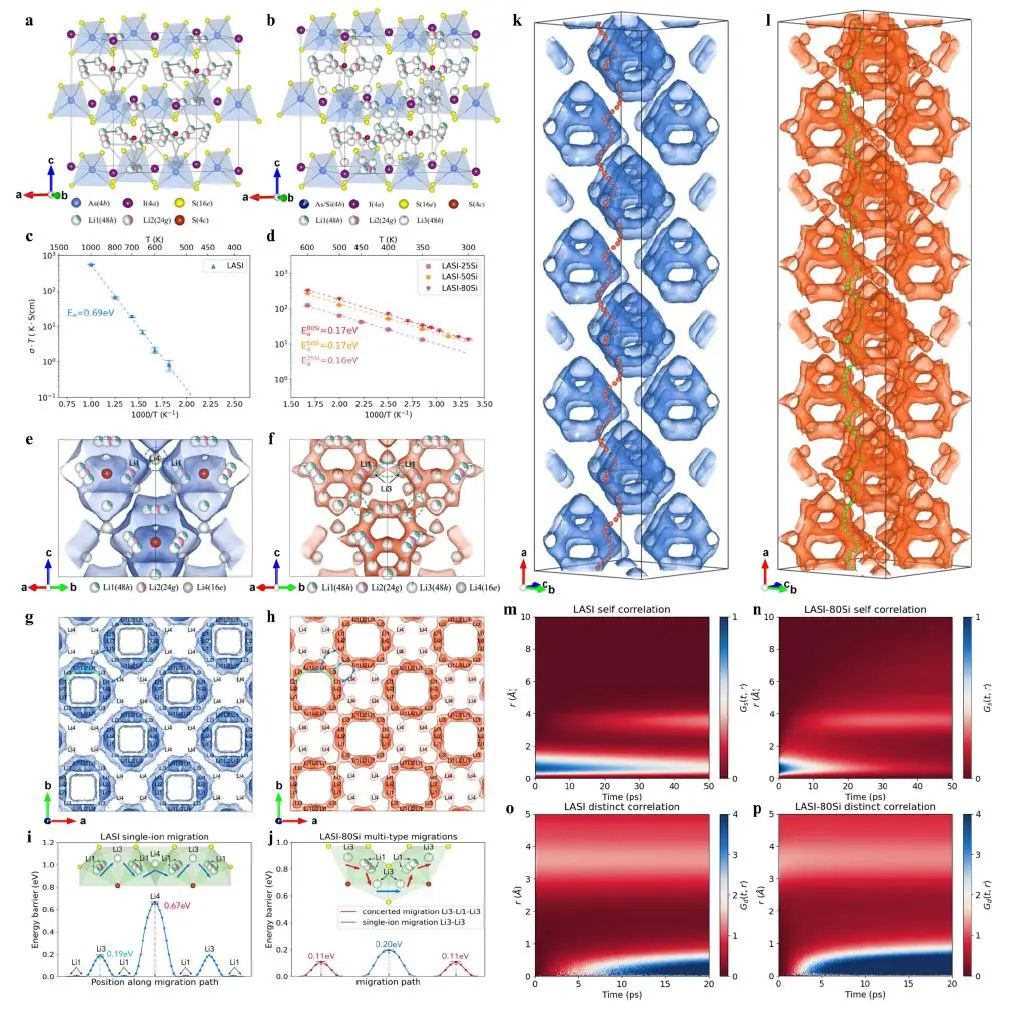

圖1. 離子傳導機理的模擬研究

具體而言，由于LiI和Li₂S功能相的強吸濕性以及LASI-80Si的軟酸As⁵⁺與S^2?的緊密結合，LASI-80Si在空氣穩(wěn)定性方面比LPSI和LPSC表現(xiàn)出更好的穩(wěn)定性，因此產(chǎn)生的H₂S氣體更少，晶體結構更穩(wěn)定。盡管LASI-80Si的氧化穩(wěn)定性有限，但當與鋰離子負極和金屬硫化物正極(即TiS₂)耦合時，該電池表現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性(在2.44 mA cm^-2下循環(huán)62,500次)。

此外，LASI-80Si的超離子導電性、界面鈍化效應和電化學Li⁺補充功能使基于TiS₂的ASSB具有高初始CE(0.76 mA cm^?2時99.06%)、長循環(huán)壽命(0.76 mA cm^?2時1000次和2.44 mA cm^?2時62500次)、高倍率容量(24.45 mA cm^?2)、高面積載量(44.56 mg cm^?2)和高面積容量(9.26 mAh cm^?2)。

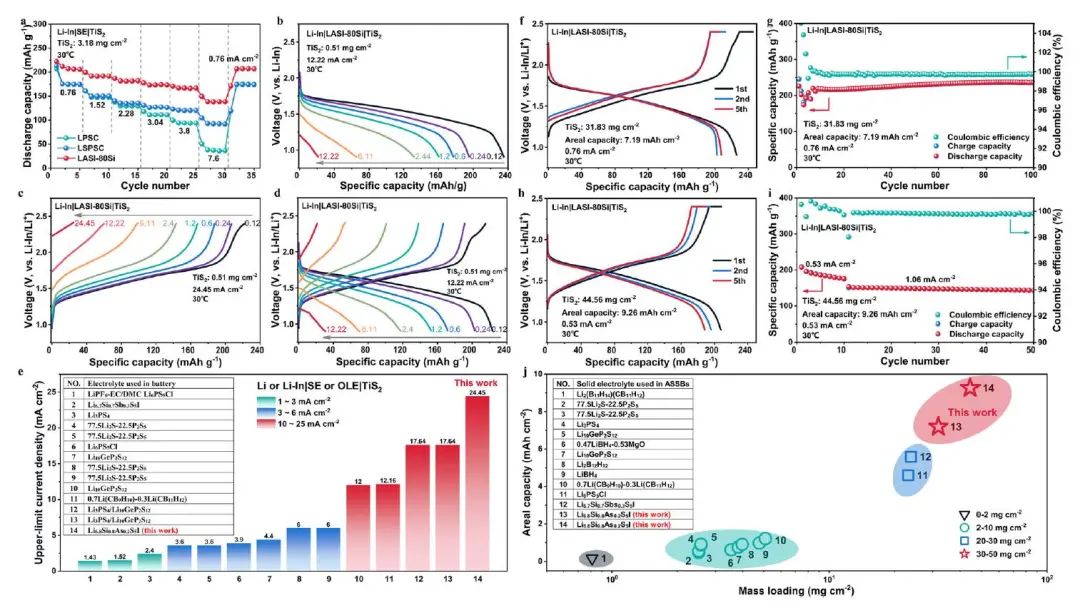

圖2. 倍率性能和高質(zhì)量負載電池性能

Realizing long-cycling all-solid-state Li-In||TiS2 batteries using Li6+xMxAs1-xS5I (M=Si, Sn) sulfide solid electrolytes,?Nature Communications?2023 DOI:10.1038/s41467-023-39686-w

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/09/29/67621c7d61/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

物理所Nature子刊：硫化物固體電解質(zhì)實現(xiàn)長循環(huán)全固態(tài)Li-In||TiS2電池

相關推薦
