国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

枝晶的形成嚴重影響了鋅離子電池（ZIBs）的進一步發(fā)展。增加成核過電位對實現(xiàn)金屬離子的均勻沉積起著至關重要的作用。然而，據(jù)悉，這一策略還沒有引起研究人員的足夠重視。

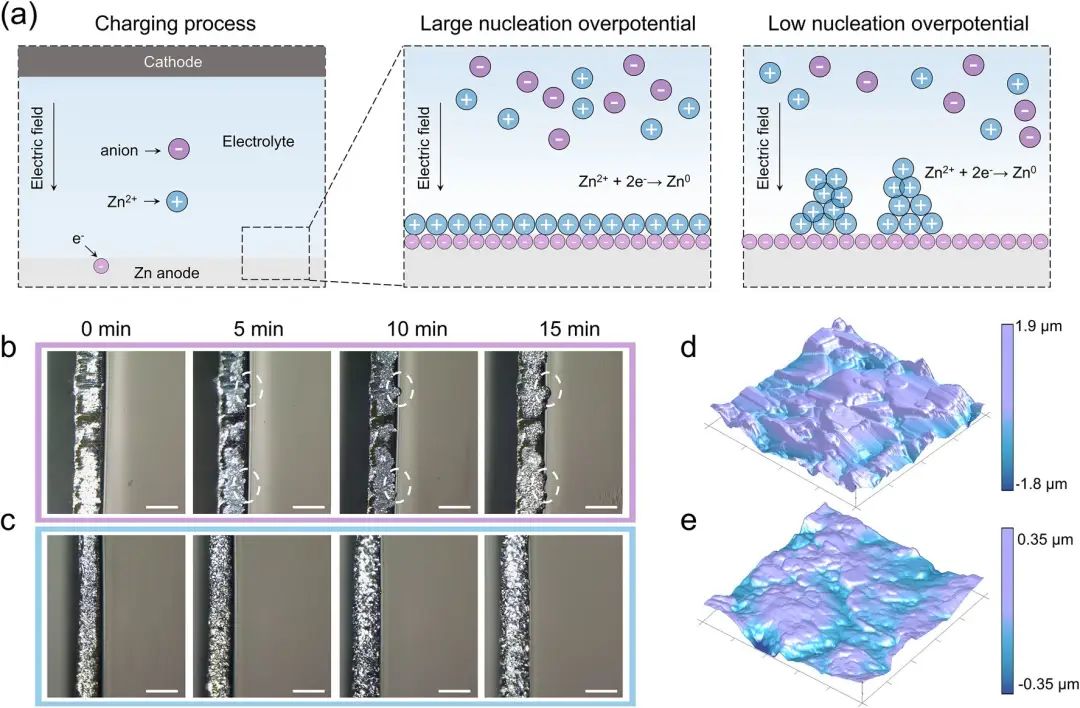

圖1 過電位對鋅沉積過程影響的示意圖和不同電解液沉積鋅的形貌

北京理工大學陳人杰、李麗等將L-酒石酸鈉（Na-L）這種典型的絡合劑引入ZnSO₄（ZS）電解液中，以調(diào)節(jié)無枝晶的ZIBs的成核過電位。

實驗和理論模擬顯示，L-酒石酸陰離子（L-）可以進入Zn²⁺的初級溶劑化殼，減少H₂O分子的數(shù)量并適當增加去溶劑化能壘。此外，Na⁺可以優(yōu)先吸附在Zn金屬負極上，并在突出的Zn突起周圍誘導出一個動態(tài)靜電屏蔽層，從而阻礙簡單的針狀Zn沉積。

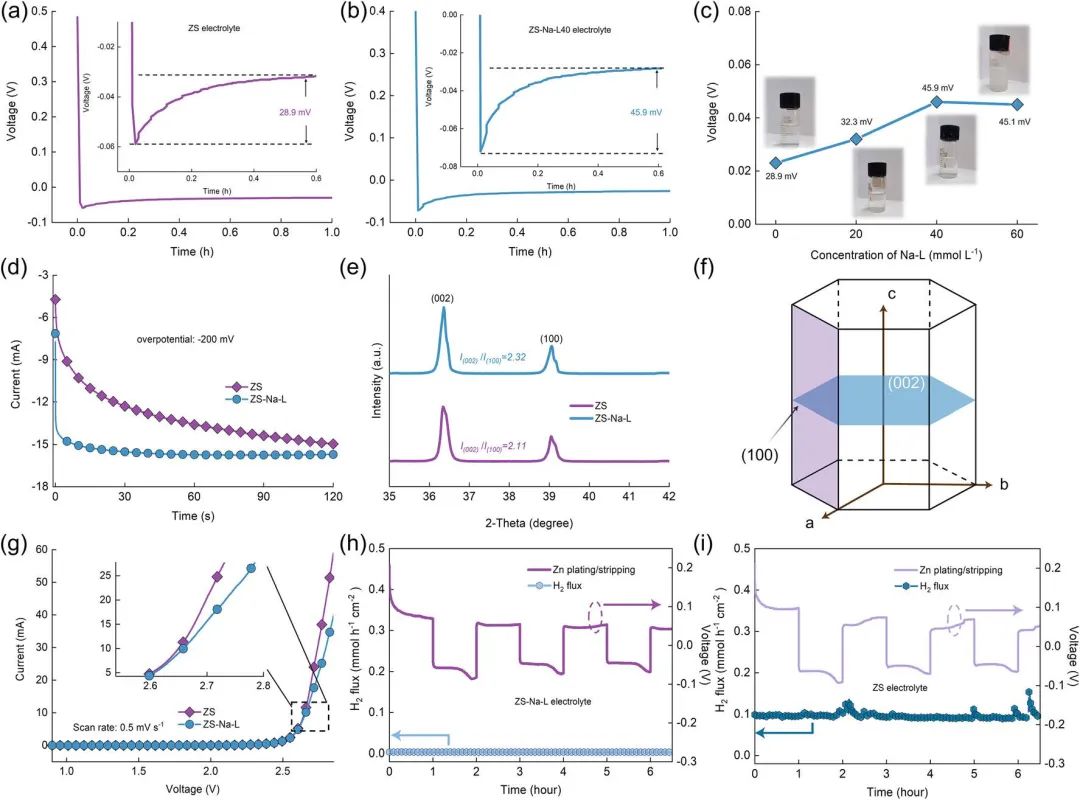

圖2 Na?L在鋅沉積中作用的物理化學研究

因此，在Na-L添加劑的作用下，改性電解液（ZS-Na-L）中的Zn成核過電位可以從28.3 mV增加到45.9 mV。

因此，ZS-Na-L電解液使Zn-Cu電池在電流密度為10 mA cm^-2的情況下，在600次循環(huán)中具有約99.8%的高庫侖效率（CE）。此外，在10 mA cm^-2的電流密度下，具有優(yōu)化電解液的Zn-Zn電池表現(xiàn)出穩(wěn)定的Zn沉積，持續(xù)時間約為500小時。

最后，具有高質量負載Li₂MnO₄（LMO）正極（約12 mg cm^-2）的Zn全電池在500次循環(huán)后提供了90 mAh g^-1的穩(wěn)定放電容量。這些結果證明了成核過電位對鋅沉積的重要性，并為其他金屬負極提供了一個研究范式。

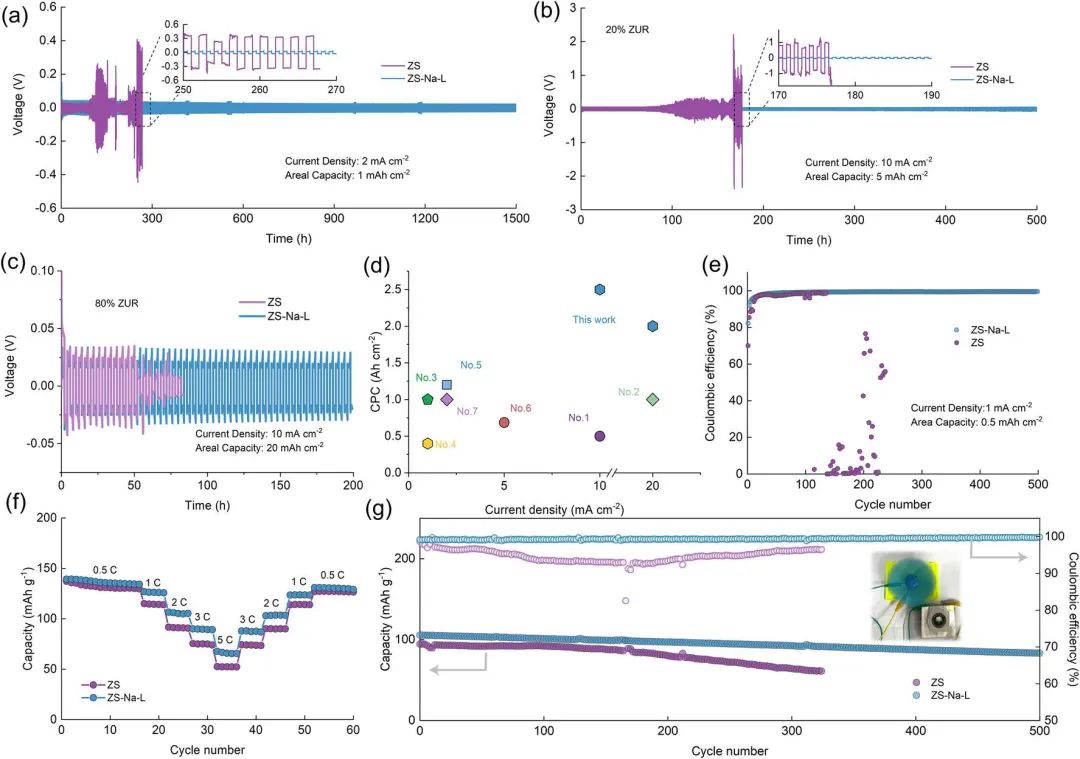

圖3 電化學性能研究

Highly Reversible Zn Metal Anodes Enabled by Increased Nucleation Overpotential. Nano-Micro Letters 2023. DOI: 10.1007/s40820-023-01136-z

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/09/29/0599d3c2d2/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

陳人杰/李麗NML：通過增加成核過電位實現(xiàn)高可逆的鋅金屬負極

相關推薦
