国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?王峰/牛津/高濤EES：新發(fā)現(xiàn)！Si襯底或比Cu更適合鋰沉積！

電化學鋰沉積發(fā)生在快充鋰離子電池和鋰金屬電池中。鋰沉積物的形態(tài)決定了沉積/剝離反應的可逆性，并影響內(nèi)部短路的趨勢，因此決定了鋰離子和鋰金屬電池的性能和安全性。目前的研究已經(jīng)觀察到許多不同的形態(tài)，包括半球形、顆粒狀、柱狀、晶須狀和樹枝狀的鋰沉積物。然而，鋰沉積物如何生長成不同的形態(tài)，在很大程度上仍不清楚。

北京化工大學王峰、牛津、猶他大學高濤等將電子成像、光學成像、分子動力學模擬和電化學測試與理論分析相結合，揭示了在商業(yè)碳酸酯電解液中鋰在Si和Cu襯底上生長的機理。

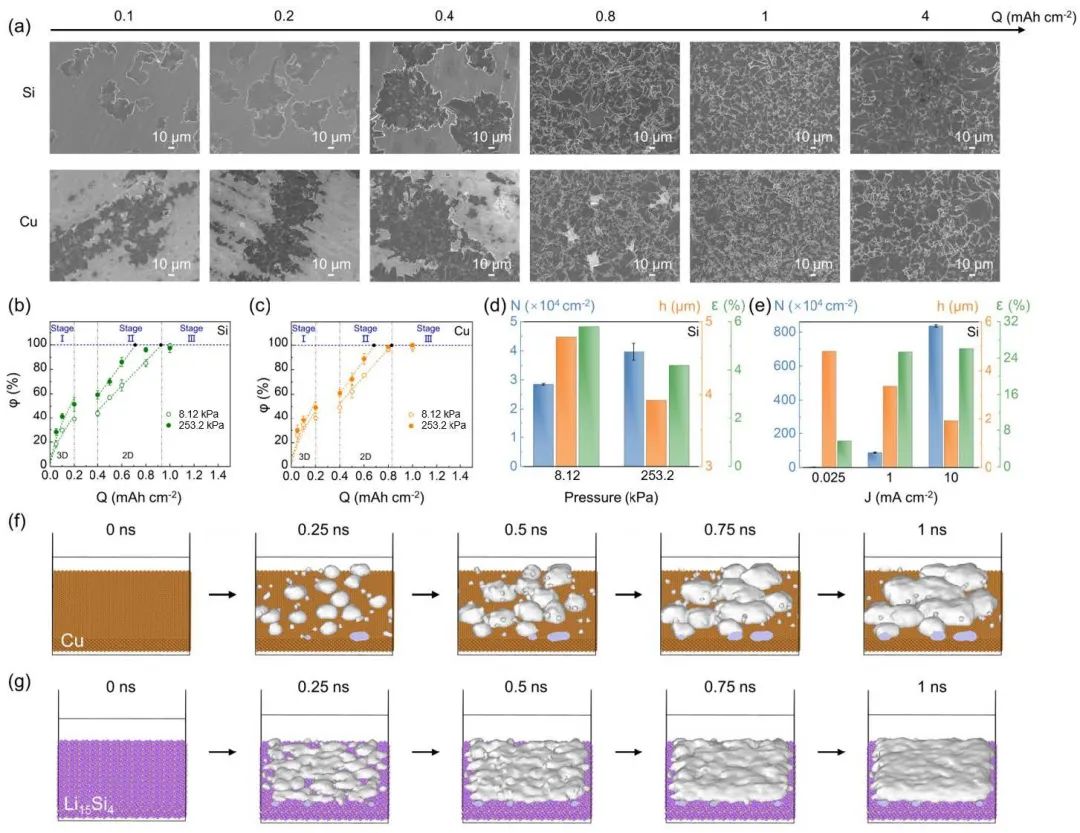

圖1. 鋰在Si和Cu襯底上的沉積

作者通過比較不同電流、容量和溫度下的鋰沉積圖像，分析了鋰生長動力學。對于Si襯底，發(fā)現(xiàn)了與電流密度無關的3D-2D生長機制。對于Cu襯底，生長在準平衡條件下遵循3D-2D機制，但在高電流密度下轉變?yōu)椴煌臋C制，其中1D 鋰晶須從2D 鋰島生長出來。

此外，作者量化了兩種襯底上晶須生長的趨勢，并確定了其對電流密度的依賴性。結果表明，在超過臨界電流密度（Jw=0.79±0.10mA cm^-2）的情況下，Cu上的所有鋰沉積物都變成晶須，而Si襯底的Jw（>10mA cm^-2）大得多，導致幾乎沒有晶須形成。

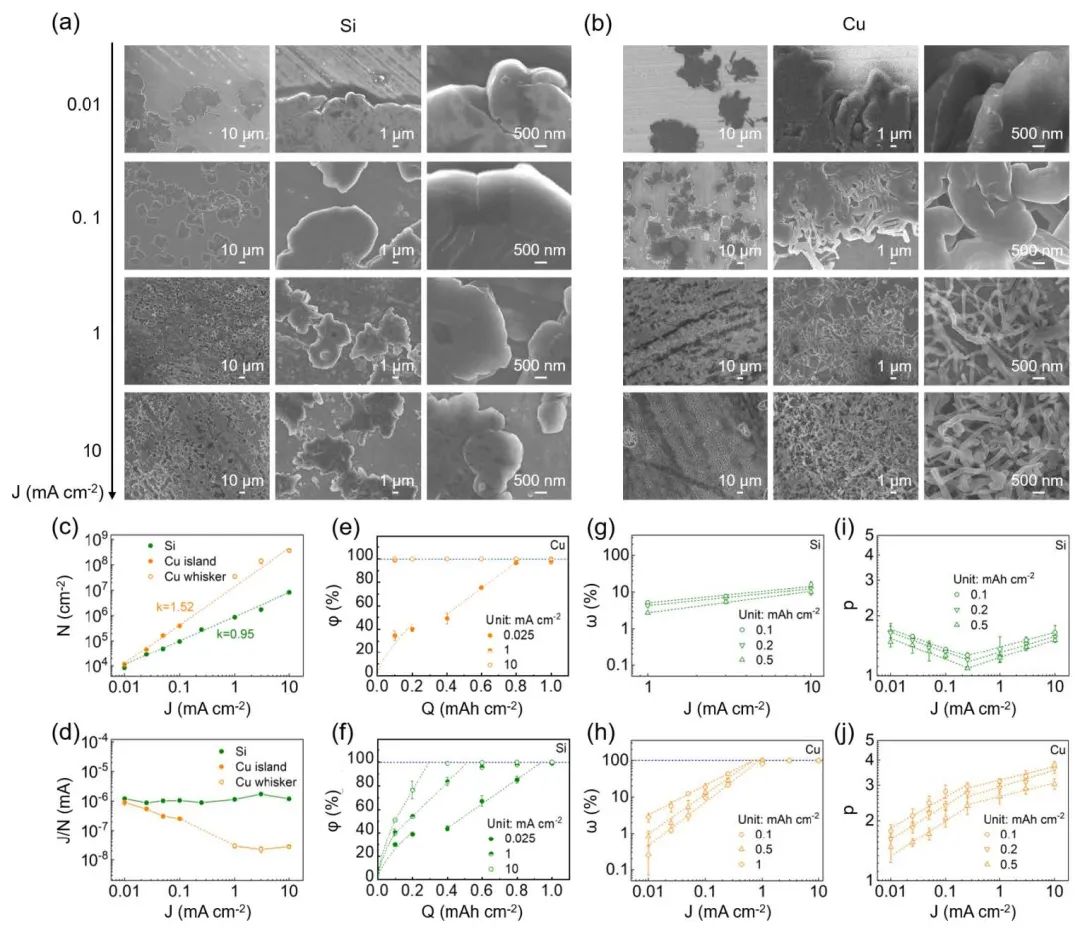

圖2. 電流密度對鋰沉積的影響

Cu和Si襯底之間晶須形成趨勢的這種差異主要歸因于Li原子對Si襯的更快的傳質(zhì)，因為更快的Li原子傳質(zhì)允許Li沉積物更好地緩解由不均勻局部還原電流引起的SEI下的應力。Si襯底上更快的Li原子傳質(zhì)是由于Li原子沿著Li沉積Si接觸面移動的擴散勢壘較低，并且可能是通過Li導電Si襯底的額外傳質(zhì)路徑。

晶須一旦形成就會隨時間變厚，其生長受Li⁺通過SEI的擴散控制。電化學循環(huán)表明，Cu襯底比Si襯底具有更差的庫倫效率，并且更容易誘發(fā)內(nèi)部短路，這表明晶須鋰沉積對于高CE和更好的安全性來說不是首選的。

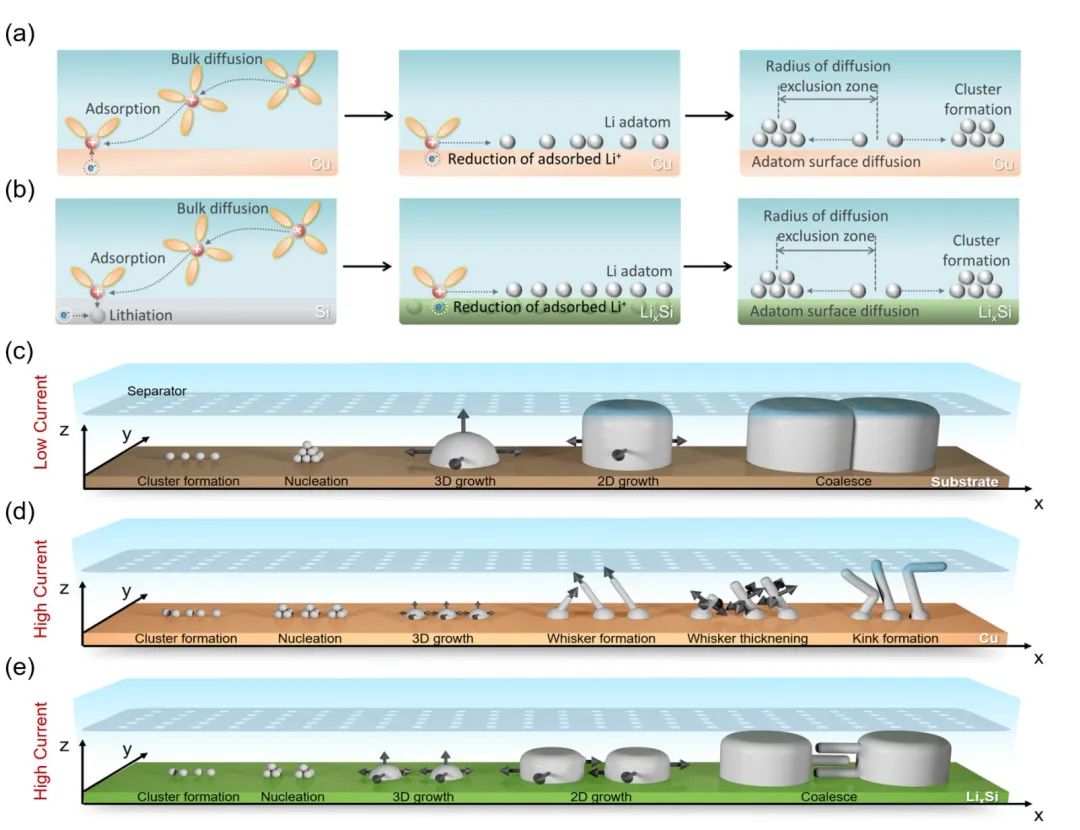

圖3. 鋰成核和生長的示意

Lithium deposition mechanism on Si and Cu substrates in the carbonate electrolyte. Energy & Environmental Science 2022. DOI: 10.1039/d2ee01833k

原創(chuàng)文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2022/11/06/188515dedb/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?王峰/牛津/高濤EES：新發(fā)現(xiàn)！Si襯底或比Cu更適合鋰沉積！

相關推薦

?王峰/牛津/高濤EES：新發(fā)現(xiàn)！Si襯底或比Cu更適合鋰沉積！
