介孔大師！第78篇JACS上線，這一次做成有序納米線陣列！

成果介紹

精確合成可調的、具有活性表面的有序超薄納米線陣列，對于探究高性能的光電器件具有重要意義，但迄今為止該合成仍具有巨大挑戰性。

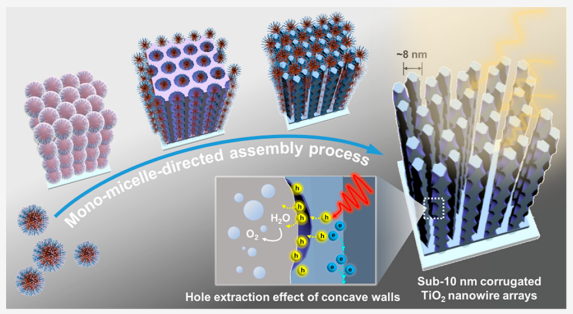

復旦大學趙東元院士、李偉教授等人通過一種獨特的單膠束定向組裝方法，合成了具有可控波紋結構的、排列良好的亞10 nm TiO₂納米線陣列。該納米線的直徑非常小，大小約8 nm且并排生長，相鄰間距相同、間隔約10 nm，形成垂直排列的陣列(厚度約800 nm)，比表面積可達102 m² g^-1。波紋結構由碗狀的凹型結構(直徑約5 nm)所組成，它們沿著超薄納米線的軸線緊密排列。通過簡單地改變反應時間，凹型結構的直徑可以精細地控制在約2 nm至5 nm之間。

這種凹型結構可以通過誘導能帶彎曲和加速表面反應動力學來促進空穴的形成。這意味著該超薄的TiO₂納米線陣列同時實現了有效的電荷分離、電子和空穴輸運，最終實現了表面空穴的活化。因此，當該陣列作為光電陽極，即使在0.41 V的極低電位也可實現高達1.4%的光電轉化效率，同時在1.23 V顯示出高達1.96 mA cm^-2的電流密度。因此，本文從光電子的實際應用角度出發，發現了凹壁結構與電荷動力學的本質關系，為優化多孔結構打開了大門。

相關工作以《Sub-10 nm Corrugated TiO₂?Nanowire Arrays by Monomicelle-Directed Assembly for Efficient Hole Extraction》為題在《Journal of the American Chemical Society》上發表論文。

同時，據Google學術檢索，這也是趙東元院士在《Journal of the American Chemical Society》上發表的第78篇研究文章！

圖文介紹

圖1. 通過單粒定向組裝方法來合成超薄波紋狀TiO₂納米線陣列

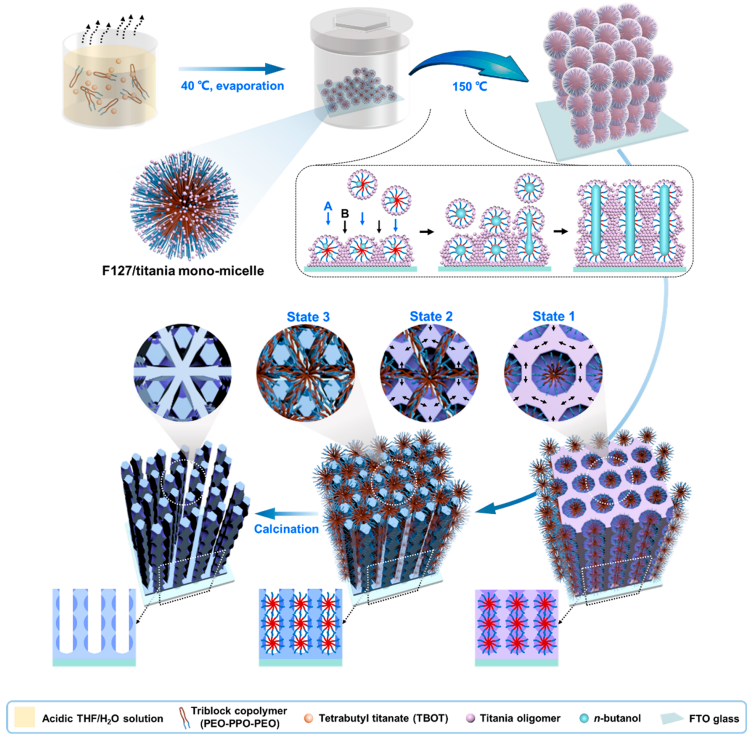

在單膠束定向約束下，在氟摻雜氧化錫(FTO)上制備了UC-TiO₂ NW陣列。首先，以鈦酸丁酯(TBOT)為鈦前驅體的混合溶劑在40℃條件下優先蒸發四氫呋喃(THF)，可形成Pluronic F127/二氧化鈦球形復合單膠束。然后，在不銹鋼高壓釜中150℃加熱24小時后，復合單膠束凝膠在FTO基底上形成納米線陣列。最后，在氮?dú)夂涂諝庵幸来戊褵ケ砻婊钚詣┠０?，得到UC-TiO₂ NW陣列。

圖2. 材料表征

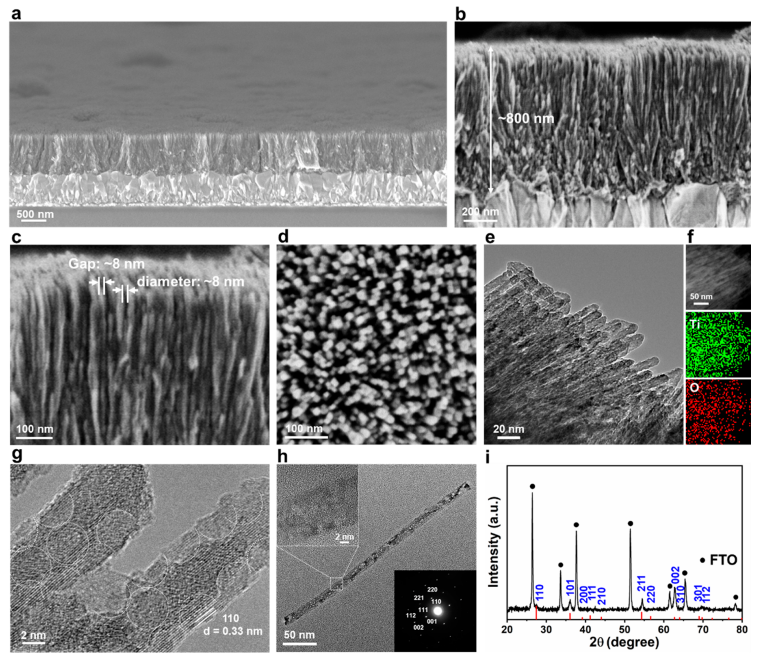

退火后的UC-TiO₂ NW陣列的SEM圖像清楚地顯示，垂直納米線陣列在基底上密集排列，厚度約為800 nm。所有的納米線擁有幾乎相同的長度，使得陣列薄膜的頂部表面較為平坦。放大的SEM圖像顯示超薄納米線(直徑約8 nm)排列良好，它們之間的距離相同(約10 nm)。不同放大倍率下的俯視SEM圖像證實了FTO的整個表面被均勻的超薄納米線覆蓋，非常筆直地站立著。TEM圖像顯示了超薄納米線具有明顯的波紋結構。

圖3. 精細控制波紋狀結構的形成

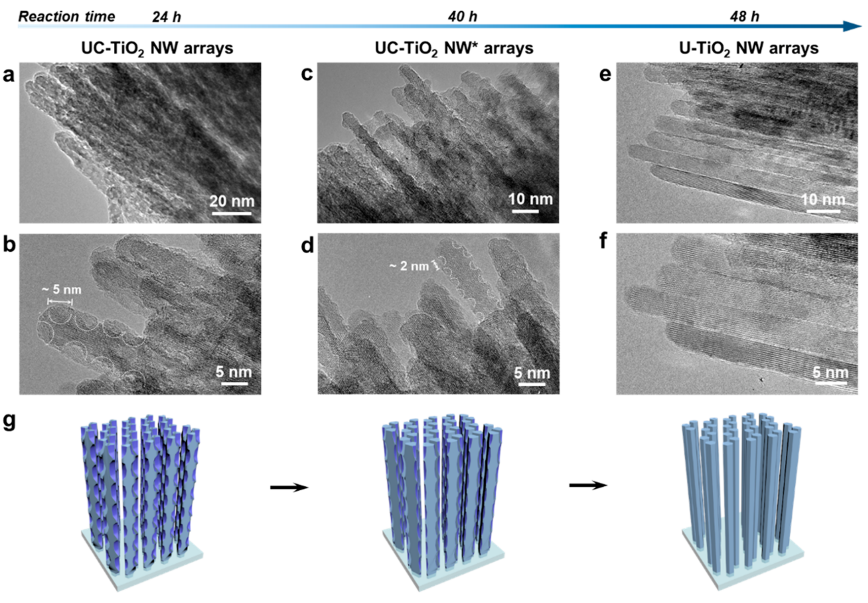

只需調節合成過程，就可以很好地控制UC-TiO₂ NW陣列的結構參數。不同凹型結構尺寸的UC-TiO₂ NW陣列的合成條件相同，但反應時間存在差異。圖3a、b的TEM圖像顯示NW陣列在反應24 h后，凹型結構大小約為5 nm。反應40 h的NW陣列(UC-TiO₂ NW*陣列)的TEM圖像(圖3c、d)顯示陣列厚度約800 nm，直徑約8 nm，但凹型結構大小約2 nm。當反應延長至48 h，納米線表面較為光滑。

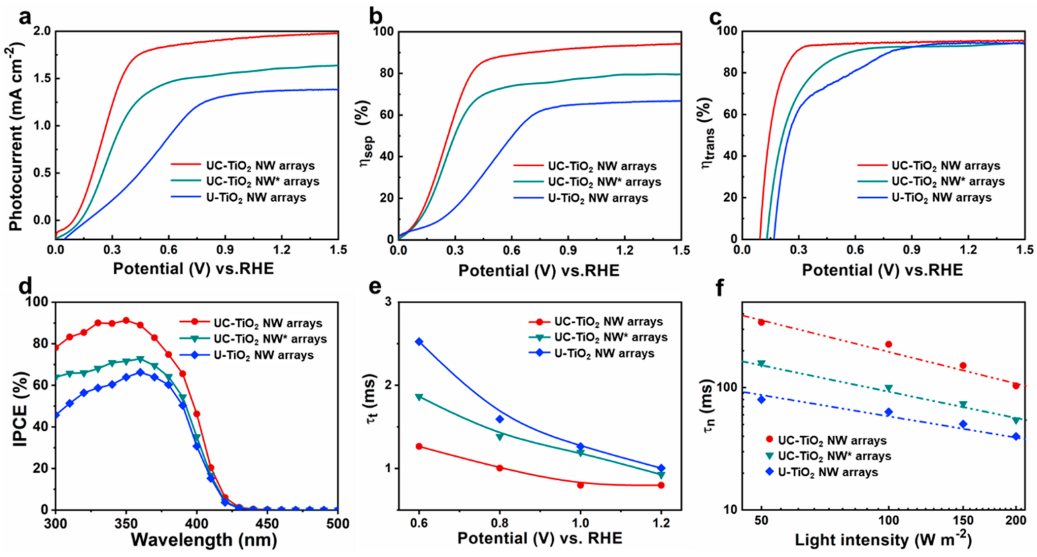

圖4. 光電電化學性能與電荷動力學

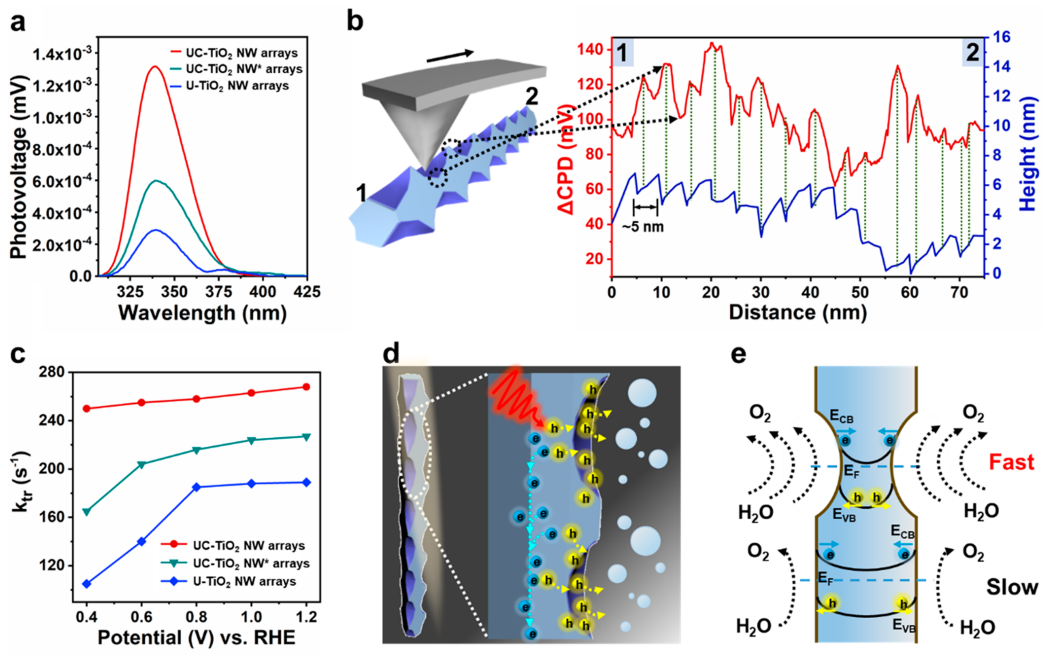

圖5. 凹壁結構與電荷動力學的關系

圖6. DFT計算

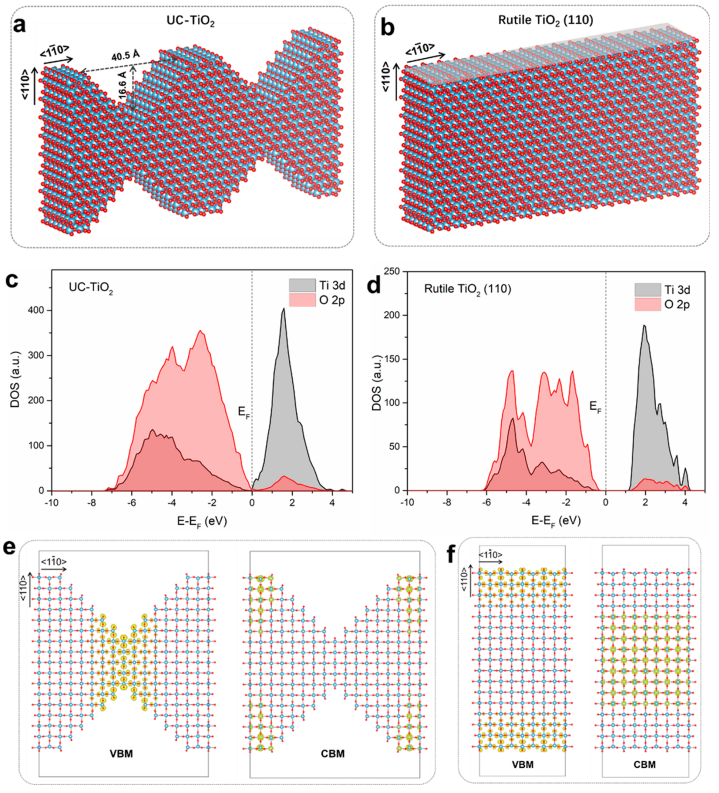

采用DFT計算研究了凹壁結構在促進空穴形成方面的效應。采用具有凹型表面的TiO₂和光滑表面的TiO₂作為模型。進一步計算了凹型表面的電子結構。PDOS分析(圖6c、d)表明，與光滑表面(~ 1.84 eV)相比，凹型表面具有較小的帶隙(~ 0.2 eV)。凹型表面的價帶最大值(VBM)為-6.24 eV，明顯高于光滑表面(-7.58 eV)，而凹型表面和光滑表面的導帶最小值(CBM)分別為-6.08和-5.74 eV，基本沒有變化。因此，與光滑表面相比，凹型表面帶隙的顯著減小可以歸因于VBM的明顯提高。

文獻信息

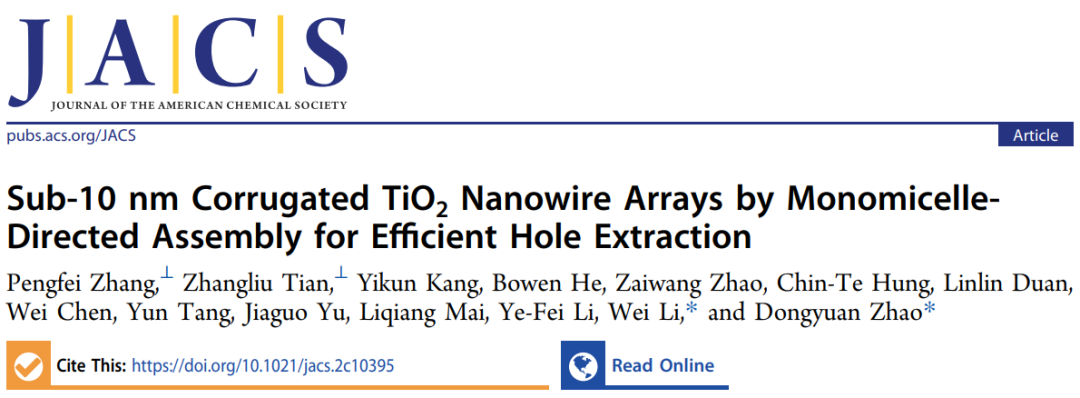

Sub-10 nm Corrugated TiO₂?Nanowire Arrays by Monomicelle-Directed Assembly for Efficient Hole Extraction，Journal of the American Chemical Society，2022.

https://pubs.acs.org/doi/10.1021/jacs.2c10395

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2022/10/29/f403c8d44e/
