国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

兩性離子液體（ZIL）含有共價結(jié)合的陽離子和陰離子分子，具有潛在的電化學(xué)應(yīng)用。

北京化工大學(xué)陳仕謀等通過在電解液中加入ZIL添加劑，在鋅金屬電池的負極和正極的界面上構(gòu)建了一個自適應(yīng)的電雙層（EDL）。

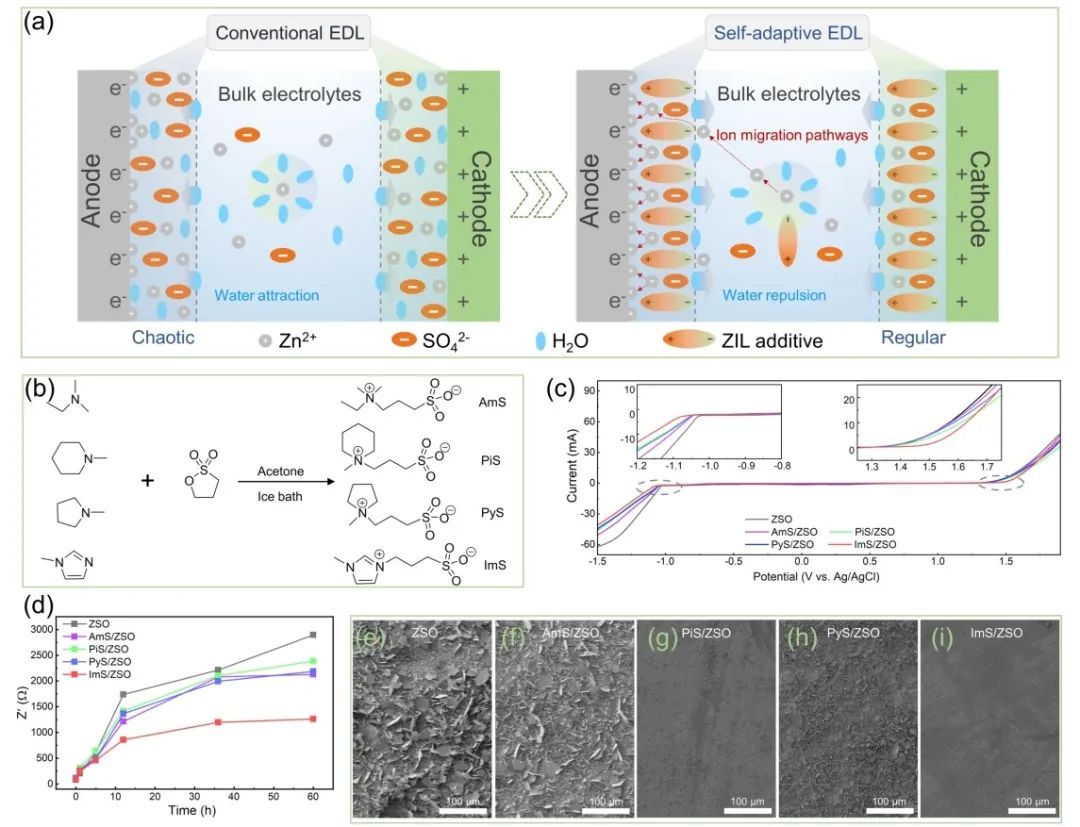

圖1. 電解液設(shè)計

具體而言，在電解液中加入ZIL后，在電場作用下，陽離子和陰離子分子可以選擇性地聚集在電極表面，從而在鋅負極上形成動態(tài)靜電屏蔽層，而在正極上形成獨特的貧水界面。對一系列ZIL的篩選表明，3-（1-甲基咪唑）丙烷磺酸酯（ImS）增強了循環(huán)穩(wěn)定性，因為咪唑陽離子的π-π堆積形成的動態(tài)靜電屏蔽層可以調(diào)節(jié)均勻的鋅沉積，并通過ImS的磺酸鹽提供新的Zn²⁺傳輸通道。

原位表征和模擬計算的結(jié)合表明，ImS添加劑占據(jù)了有限的成核友好位點，迫使Zn²⁺沉積在更多的相鄰位點上，從而改變了Zn²⁺在EDL中的傳輸路徑。此外，正極材料的溶解也被正極上的自適應(yīng)EDL明顯抑制。

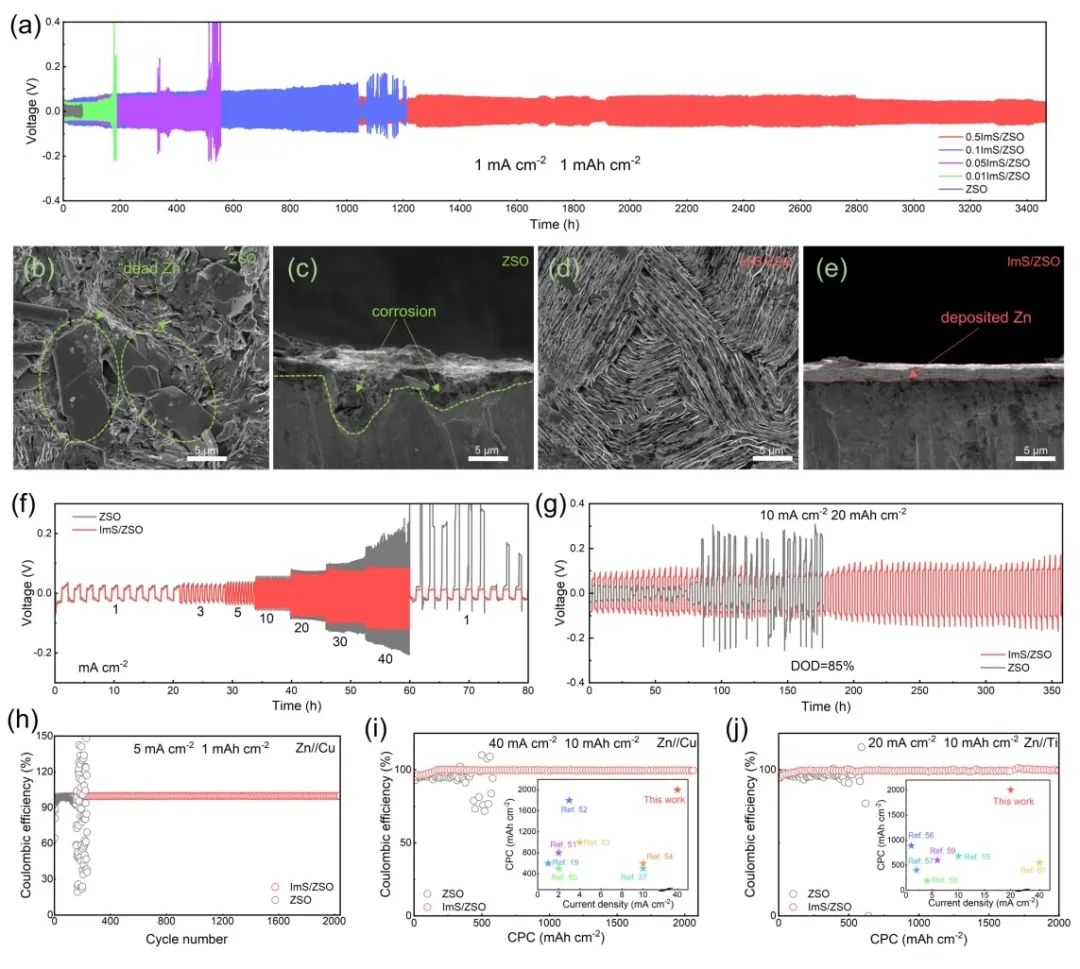

圖2. 半電池性能

因此，受益于上述策略，Zn//Zn電池實現(xiàn)了無枝晶的沉積/剝離，與基礎(chǔ)電解液相比，運行壽命提高了35倍（3500小時），并且在高電流密度（10 mA cm^-2, 20 mAh cm^-2）下，Zn的利用率超高（85%）。

此外，Zn/NaV₃O₈·1.5H₂O全電池顯示出超快的充放電速度（在20A g^-1條件下進行3000次循環(huán)后容量保持率為88%），并在高質(zhì)量負載正極（10.16 mg cm^-2）下表現(xiàn)出3.38 mAh cm^-2的超高面容量（540次循環(huán)后保持率為91.15%）。

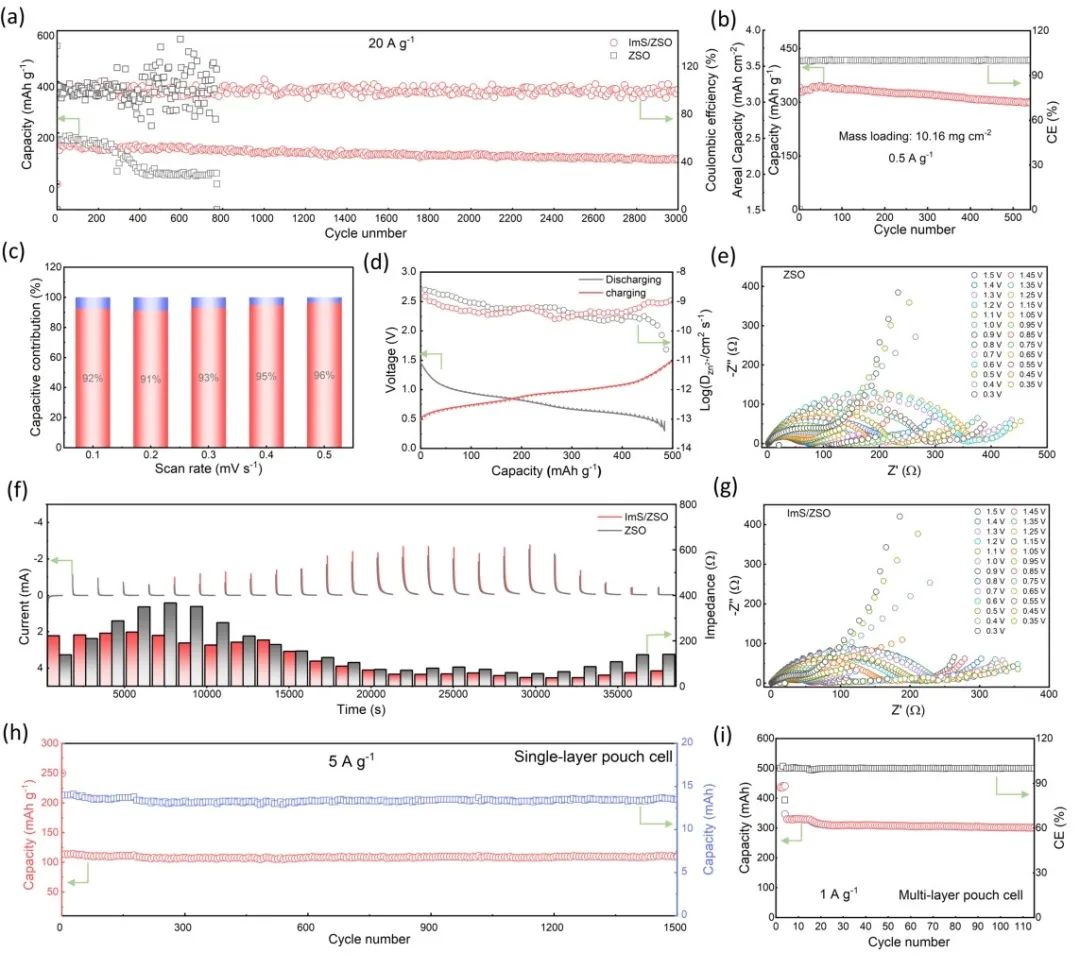

圖3. Zn//NVOH電池性能

Engineering Self-adaptive Electric Double Layer on Both Electrodes for High-Performance Zinc Metal Batteries. Energy & Environmental Science 2022. DOI: 10.1039/d2ee02687b

原創(chuàng)文章，作者：華算老司機，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2022/10/06/09ae12ca5c/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?北化工陳仕謀EES：離子液體添加劑延長鋅電池35倍循環(huán)壽命！

相關(guān)推薦
