国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

成果展示

乙烯基連接的二維共價有機骨架（Vinylene-linked two-dimensional covalent organic frameworks, V-2D-COFs）在電子和光電子學中顯示出巨大的前景。然而，目前只有少數(shù)V-2D-COFs反應被開發(fā)出來。除C=C鍵形成的動力學低可逆性外，V-2D-COFs合成面臨的另一個潛在問題是獲得高（E）-烯烴選擇性以確保2D骨架的適當對稱性。

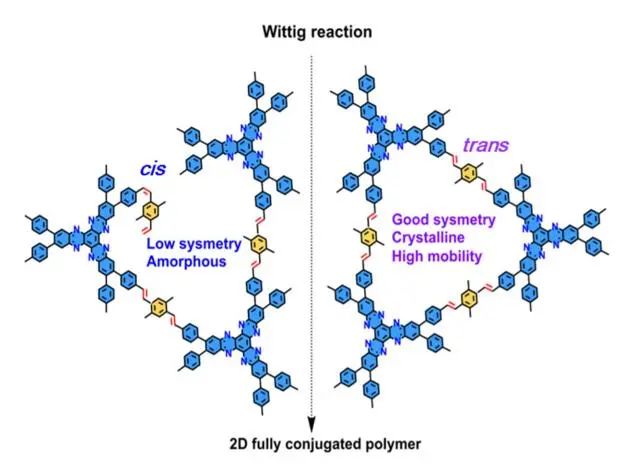

基于此，德國德累斯頓工業(yè)大學馮新亮院士和德國馬克斯·普朗克研究所Hai I. Wang（共同通訊作者）等人報道了一種使用芳基三苯基磷葉立德和芳基醛之間的堿催化Wittig反應合成未取代的V-2D-COFs的新策略。為了控制Wittig反應的立體異構，作者通過（1）提高溫度作為額外的能源來提供熱力學驅動力來調控高E選擇性；（2）篩選合適的催化劑以獲得在C=C鍵形成過程中具有優(yōu)選幾何形狀和相關表面選擇性的更穩(wěn)定的中間體。

將優(yōu)化后的Wittig反應進行2D聚合，將2, 3, 8, 9, 14, 15-六（4-甲酰苯基）二喹啉[2, 3-a: 2′, 3′-c]菲那嗪（HATN-6CHO）與4個葉立德結合，成功合成了4種不同的V-2D-COFs。合成的V-2D-COFs具有晶體雙孔結構和穩(wěn)定的非取代乙烯鍵，化學穩(wěn)定性高。利用Wittig反應法合成的V-2D-COFs的結晶度與用廣泛使用的Knoevenagel反應制備的相同。值得注意的是，超快太赫茲光譜在微觀水平上揭示了優(yōu)異的電荷輸運特性，如V-2D-COFs的長散射時間（~40-110 fs）和高電荷遷移率（0.6-10.3 cm² V^-1 s^-1）。該工作將激發(fā)具有高電荷載流子遷移率的新型2D共軛聚合物的開發(fā)，這對下一代電子和光電子具有很大的前景。

背景介紹

全碳共軛V-2D-COFs作為一類新型二維共軛聚合物（2D CPs），具有擴展的平面內共軛骨架，在光電子、光致發(fā)光、光催化和能量存儲等方面具有廣闊的應用前景。與具有亞胺鍵的類似COFs相比，通過Knoevenagel縮聚合成的V-2D-COFs顯示出更高的共軛性和化學穩(wěn)定性，這促進了這類材料的發(fā)展。然而，C=C鍵形成的可逆性較差，使得合成具有相當?shù)奶魬?zhàn)性，并且可行的策略僅局限于Knoevenagel反應、aldoltype反應和Horner-Wadsworth-Emmons（HWE）縮聚反應等少數(shù)幾種反應，可用單體數(shù)量較少。因此，探索開發(fā)結晶V-2D-COFs的新合成方法是非常必要的。此外，從有機化學的角度來看，反式/順式-（E/Z）C=C鍵構象的有效立體選擇性調整是重要的，也是實現(xiàn)有序結晶V-2D-COFs的先決條件。但是，對于這些反應來說，要達到高E選擇性仍然是一個挑戰(zhàn)。

圖文解讀

作者利用苯甲醛（1）和[（1, 1′-聯(lián)苯）-4, 4′-二基雙（亞甲基）]雙（三苯基磷-氯化銨）（BDMBT）（2）的Wittig反應模型，在1, 3-二甲基-2-咪唑烷酮（DMI）和中三甲苯（Mes）的混合溶劑中，在130 ℃下高產(chǎn)出4, 4′-二（E）-苯乙烯-1, 1′-聯(lián)苯（3）。質譜（MS）和核磁共振¹H譜證實化合物3的形成具有反式C=C構型。在7.1~7.3 ppm（E）和6.6 ppm（Z）的峰面積比內，以Cs₂CO₃為催化劑，在80 ℃（83.3%）和100 ℃（89.1%）條件下，模型反應具有較高的反式選擇性（1+2），而在50 ℃條件下沒有明顯的產(chǎn)物。結果表明，為了達到高選擇性，需要提高反應溫度以提供能量來賦予反應的方向性。

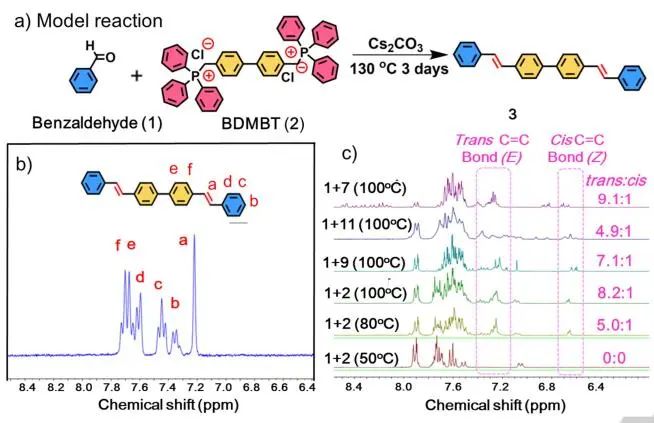

圖1. 化合物3的合成與表征

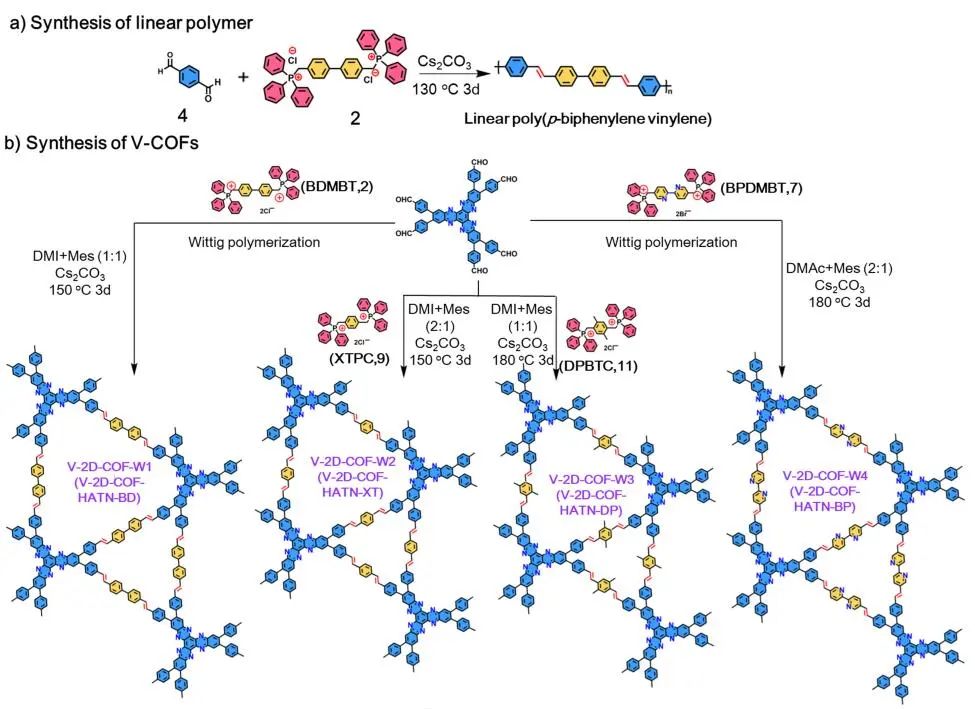

圖2. 通過Wittig 2D縮聚合成四種V-2D-COFs

¹³C交叉極化魔角旋轉（CP-MAS）NMR光譜中δ≈138和132 ppm處的信號表明，V-2DCOFs中亞乙烯基鍵的形成。隨著接觸時間增加，可以觀察到C=O峰，但強度仍然很低，表明C=O基團的密度相對較低。值得注意的是，COF層之間沒有發(fā)生[2+2]光環(huán)加成。V-2D-COFs的拉曼光譜和FTIR光譜中的1600-1650 cm^-1范圍內的特征帶，進一步證實了其骨架中C=C鍵的形成。

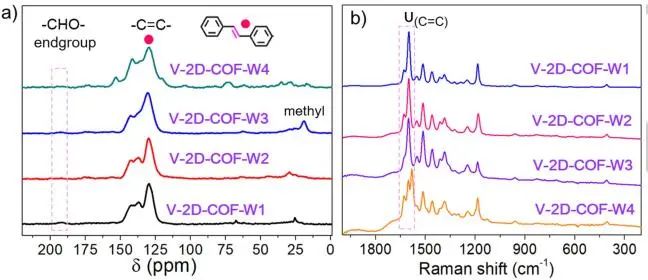

圖3. ¹³C CP-MAS NMR和拉曼光譜表征

通過粉末X射線衍射（PXRD）評估了V-2D-COFs的層狀晶體結構。V-2D-COFs的（100）（3.3-3.8^o）的第一個顯式反射峰和（100）（6-7.5^o）的附加峰表明，V-2D-COFs具有良好的結晶度。代表性V-2D-COF-W1的高分辨率透射電子顯微鏡（HR-TEM）圖像表明，與V-2D-COF-W1的層距相對應的2D堆疊結構（約0.38 nm），即與模擬模型一致。值得注意的是，由于V-2D-COFs的平面內波狀結構，V-2D-COFs的（001）峰在模擬和實驗PXRD光譜中都不明顯。等溫線圖中低壓范圍（P/P_o=0-0.1）的上升，表明典型的由于V-2D-COFs的微孔結構導致的I-型N₂吸附等溫線。非局部密度泛函理論（NLDFT）計算揭示了它們的雙孔結構。

圖4. V-2D-COFs的晶體結構分析

在光激發(fā)后，原始和I₂-摻雜的V-2D-COFs都表現(xiàn)出非常相似的動力學，由于自由載流子注入而快速上升，后快速衰減（在2 ps內），可能是由于電荷定位和/或電子-空穴復合。對原始和I₂-摻雜的V-2D-COF-W1的頻率分辨THz光電導率測量發(fā)現(xiàn)，原始和I₂-摻雜的V-2D-COF-W1產(chǎn)生的散射時間（τ）分別為49±8和110±12 fs。密度泛函理論（DFT）計算發(fā)現(xiàn)，減少的電子空穴有效質量m*=0.63 m₀（1/m*=1/m_e + 1/m_h），作者估計電荷遷移率（μ=eτ/m*(1+c)）的原始和I₂-摻雜V-2D-COF-W1在直流極限分別為~1.4 cm² V^-1 s^-1和3.1 cm² V^-1 s^-1。請注意，估計的遷移率顯示出與光電導率相同的趨勢。

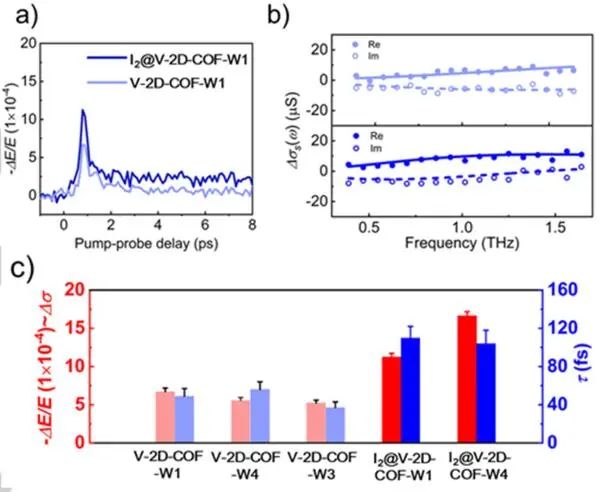

圖5. V-2D-COFs的時間和頻率分辨THz光電導率

文獻信息

Vinylene-Linked 2D Conjugated Covalent Organic Frameworks by Wittig Reaction. Angew. Chem. Int. Ed., 2022, DOI: 10.1002/anie.202209762.

https://doi.org/10.1002/anie.202209762.

原創(chuàng)文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2022/10/02/842f4f2651/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

馮新亮院士等人，最新Angew！

相關推薦

馮新亮院士等人，最新Angew！
